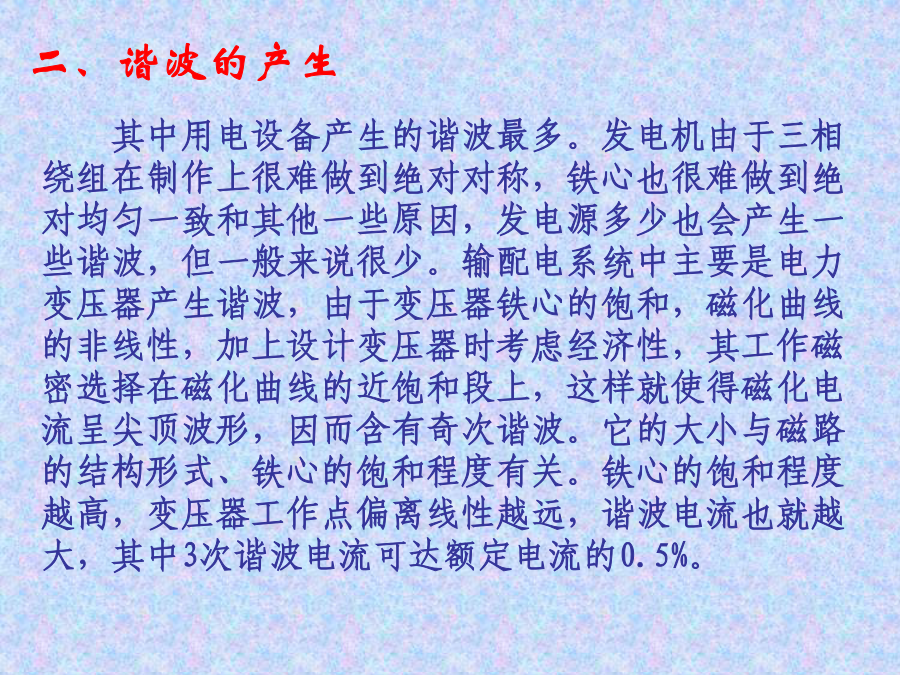

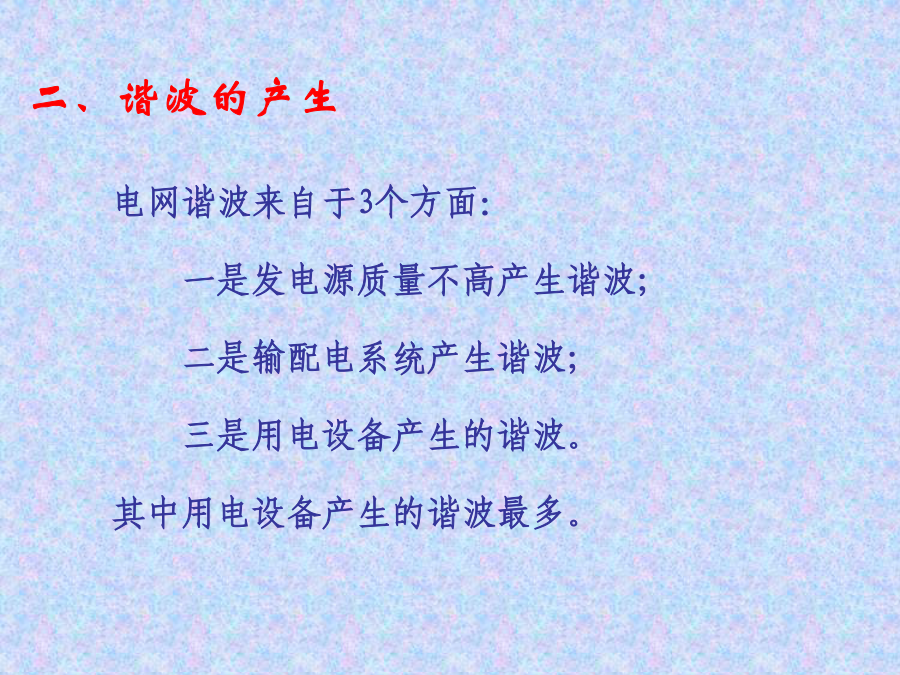

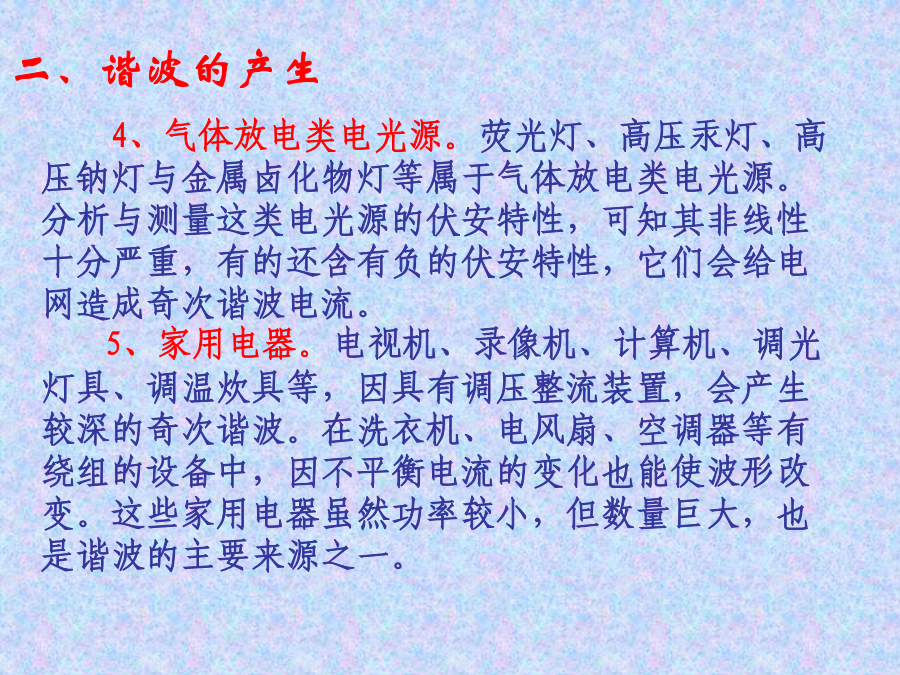

电网谐波来自于3个方面：一是发电源质量不高产生谐波；二是输配电系统产生谐波；三是用电设备产生的谐波。其中用电设备产生的谐波最多。其中用电设备产生的谐波最多。发电机由于三相绕组在制作上很难做到绝对对称，铁心也很难做到绝对均匀一致和其他一些原因，发电源多少也会产生一些谐波，但一般来说很少。输配电系统中主要是电力变压器产生谐波，由于变压器铁心的饱和，磁化曲线的非线性，加上设计变压器时考虑经济性，其工作磁密选择在磁化曲线的近饱和段上，这样就使得磁化电流呈尖顶波形，因而含有奇次谐波。它的大小与磁路的结构形式、铁心的饱和程度有关。铁心的饱和程度越高，变压器工作点偏离线性越远，谐波电流也就越大，其中3次谐波电流可达额定电流的0.5%。在用电设备中，下面一些设备都能产生谐波。1、晶闸管整流设备。由于晶闸管整流在电力机车、铝电解槽、充电装置、开关电源等许多方面得到了越来越广泛的应用，给电网造成了大量的谐波。如果整流装置为单相整流电路，在接感性负载时则含有奇次谐波电流，其中3次谐波的含量可达基波的30%；接容性负载时则含有奇次谐波电压，其谐波含量随电容值的增大而增大。如果整流装置为三相全控桥6脉整流器，变压器原边及供电线路含有5次及以上奇次谐波电流；如果是12脉冲整流器，也还有11次及以上奇次谐波电流。经统计表明：由整流装置产生的谐波占所有谐波的近40%，这是最大的谐波源。2、变频装置。变频装置常用于风机、水泵、电梯等设备中，由于采用了相位控制，谐波成份很复杂，除含有整数次谐波外，还含有分数次谐波，这类装置的功率一般较大，随着变频调速的发展，对电网造成的谐波也越来越多。3、电弧炉、电石炉。由于加热原料时电炉的三相电极很难同时接触到高低不平的炉料，使得燃烧不稳定，引起三相负荷不平衡，产生谐波电流，经变压器的三角形连接线圈而注入电网。其中主要是27次的谐波，平均可达基波的8%～20%，最大可达45%。4、气体放电类电光源。荧光灯、高压汞灯、高压钠灯与金属卤化物灯等属于气体放电类电光源。分析与测量这类电光源的伏安特性，可知其非线性十分严重，有的还含有负的伏安特性，它们会给电网造成奇次谐波电流。5、家用电器。电视机、录像机、计算机、调光灯具、调温炊具等，因具有调压整流装置，会产生较深的奇次谐波。在洗衣机、电风扇、空调器等有绕组的设备中，因不平衡电流的变化也能使波形改变。这些家用电器虽然功率较小，但数量巨大，也是谐波的主要来源之一。电网谐波造成电网污染，正弦电压波形畸变，使电力系统的发供用电设备出现许多异常现象和故障，情况日趋严重。谐波的危害电力系统中谐波的危害是多方面的，概括起来有以下几个方面：1.对供配电线路的危害（1）影响线路的稳定运行——供配电系统中的电力线路与电力变压器一般采用电磁式继电器、感应式继电器或晶体管继电器予以检测保护，它们容易受谐波影响，产生误动或拒动。这样，谐波将严重威胁供配电系统的稳定与安全运行。（2）影响电网的质量——电力系统中的谐波能使电网的电压与电流波形发生畸变，从而降低电网电压，浪费电网的容量。2.对电力设备的危害（1）对电力电容器的危害——当电网存在谐波时，投入电容器后其端电压增大，通过电容器的电流增加得更大，使电容器损耗功率增加，使电容器异常发热，在电场和温度的作用下绝缘介质会加速老化。在谐波严重的情况下，还会使电容器鼓肚、击穿或爆炸。（2）对电力变压器的危害——谐波使变压器的铜耗增大，谐波还使变压器的铁耗增大。由于以上两方面的损耗增加，因此要减少变压器的实际使用容量。除此之外，谐波还导致变压器噪声增大，有时还发出金属声。（3）对电力电缆的危害——由于谐波次数高频率上升，再加之电缆导体截面积越大趋肤效应越明显，从而导致导体的交流电阻增大，使得电缆的允许通过电流减小。3.对用电设备的危害（1）对电动机的危害——谐波对异步电动机的影响，主要是增加电动机的附加损耗，降低效率，严重时使电动机过热。尤其是负序谐波在电动机中产生负序旋转磁场，形成与电动机旋转方向相反的转矩，起制动作用，从而减少电动机的出力。（2）对低压开关设备的危害——全电磁型的断路器；热磁型的断路器；电子型的断路器，都可能因谐波产生误动作。（3）对弱电系统设备的干扰4.谐波对人体有影响——从人体生理学来说，人体细胞在受到刺激兴奋时，会在细胞膜静息电位基础上发生快速电波动或可逆翻转，其频率如果与谐波频率相接近，电网谐波的电磁辐射就会直接影响人的脑磁场与心磁场。5.影响电力测量的准确性－特别是电能表（多采用感应型），当谐波较大时将产生计量混乱，测量不准确。（2）对于全电子式电能表，在数值计算时由于电子电能表的CPU能够将含有多个不同频率、按正弦规律变化的电压和电流的瞬时值分别采样并作运算，因此有效地记录了负载的瞬时功率、亦即记录瞬间消耗的所有有功能量。从
