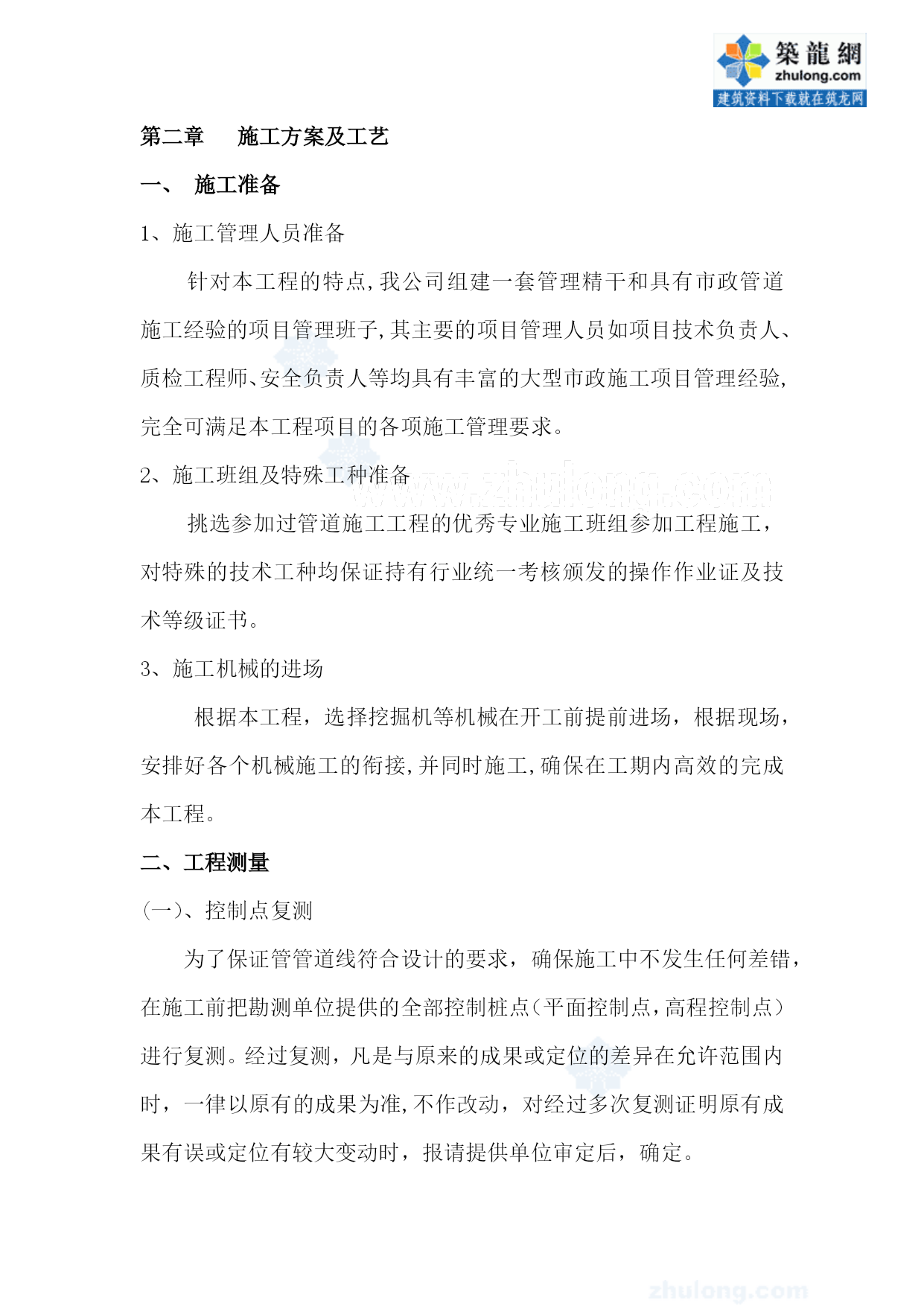

球墨铸铁管及hdpe管施工组织设计【实用文档】doc文档可直接使用可编辑，欢迎下载施工组织设计第一章编制说明及依据通过对招标文件、设计图纸的详细阅读、研究的基础上，我们根据本工程的内容、特点、施工条件、工期质量的要求,并结合考虑我公司的施工经验、技术经济实力、设备人员的配套的能力等多方面的因素，编写了本工程施工组织设计。编写过程中充分考虑各分部分项工程之间的相互协调、工期质量控制等各方面的问题，优化施工，科学合理安排施工进度计划、人员、设备调配计划，以确保施工工期，安全生产、质量，保证高效优质完成工程任务.一、编制依据(1）本标段有关的招标文件、图纸。（2）招标文件中业主规定的工期、质量各项要求.（3）本单位自身的技术、管理水平、施工经验和能力。《给水排水工程管道结构设计规范》（GB50332-2002)《给水排水管道工程施工及验收规范》(GB50268—2021）《工程测量规范》（GB50026—93）《室外给水设计规范》(GB20013—2006）《建筑结构荷载规范》(GB50009-2002）《给水排水构筑物施工及验收规范》（GBJ141—90）《建筑地基基础设计规范》（GB50007-2002)《混凝土结构设计规范》(GB50010-2002）《现场设备工业管道焊接工程施工及验收规范》（GB50236-1998）二、工程概况工程名称：某路、区间路、某路给水工程工程地点:某路、区间路、某路工程范围及内容：本工程位于某工业区，工程分布在友谊路、区间路、某路。全长1895米.管径DN100～DN300,管材主要采用球墨铸铁管、HDPE管、钢管。其中球墨铸铁管1610米，HDPE管70米，钢管428米。三、工程质量目标1、现场条件：已具备施工条件.2、质量目标：合格标准.3、工程工期:承诺工期为30日历天.4、无重大伤亡事故，无重大设备事故，确保文明工地。第二章施工方案及工艺一、施工准备1、施工管理人员准备针对本工程的特点,我公司组建一套管理精干和具有市政管道施工经验的项目管理班子,其主要的项目管理人员如项目技术负责人、质检工程师、安全负责人等均具有丰富的大型市政施工项目管理经验,完全可满足本工程项目的各项施工管理要求。2、施工班组及特殊工种准备挑选参加过管道施工工程的优秀专业施工班组参加工程施工，对特殊的技术工种均保证持有行业统一考核颁发的操作作业证及技术等级证书。施工机械的进场根据本工程，选择挖掘机等机械在开工前提前进场，根据现场，安排好各个机械施工的衔接,并同时施工,确保在工期内高效的完成本工程。二、工程测量(一）、控制点复测为了保证管管道线符合设计的要求，确保施工中不发生任何差错，在施工前把勘测单位提供的全部控制桩点（平面控制点，高程控制点）进行复测。经过复测，凡是与原来的成果或定位的差异在允许范围内时，一律以原有的成果为准,不作改动，对经过多次复测证明原有成果有误或定位有较大变动时，报请提供单位审定后，确定。（二）、中心线的测量管道中心线的测量：根据设计图纸提供的管道轴线，测量放样后一定要请公司工程部进行复核并且填写测量、放样复核单递交工程监理复核(签字)，在复核无误的情况下方可进行施工。三、沟槽开挖1、开挖沟槽（1）沟槽弃土尽量弃于沟槽的一侧，距槽边线不小于0.5m。(2）根据设计管线的分布和实际地质情况，采用机械开挖和人工配合的方法。2、加强基坑支护，基坑深度≤3米时，选用围柃板支护.对开挖深度超过2米的应采取支护措施,先距地面0。6～0。8米处撑头道支撑，以防止塌方，确保沟槽安全。并及时向监理工程师报检验槽。(1）支撑的沟槽，应随沟槽的开挖及时支撑，雨季施工不得不加支撑空槽过夜。(2）支撑应稳固可靠,支撑材料应坚实,撑木不得有劈裂或腐烂情况出现.四、管道基础施工本工程管道采用球墨铸铁管、钢管.在管道施工时要注意以下的要求。（1）基础的底层土应无淤泥和碎石,槽底也应无积水。基础施工前必须复核高程样板的标高，在沟槽底部每隔4m左右钉一只样板,并用样尺检查桩顶标高，以挖制挖土面、垫层面和基础面.（2）做好沟槽排水工作，修整槽底时,单侧设排水沟，设集水坑以便排水。（3）根据管道配件现场所处位置的土质情况,选用支墩尺寸浇注C20混凝土支墩，支墩的后背应是未经扰动的原状土，若经扰动应做相应的加固处理。在沟槽底部如土质较差，根据现场土质情况,才用灌注桩处理，其桩径为Ф600,深度为6米。五、铸铁管铺设安装及接口当管道基础强度达到规范要求后，经监理工程师签证同意后立即进入管道铺设.管道的直管外壁应喷锌，质量应符合《球墨铸铁管—外表面锌涂层（第一部分带终饰层的金属锌层)》的喷锌要求。1、运输及
