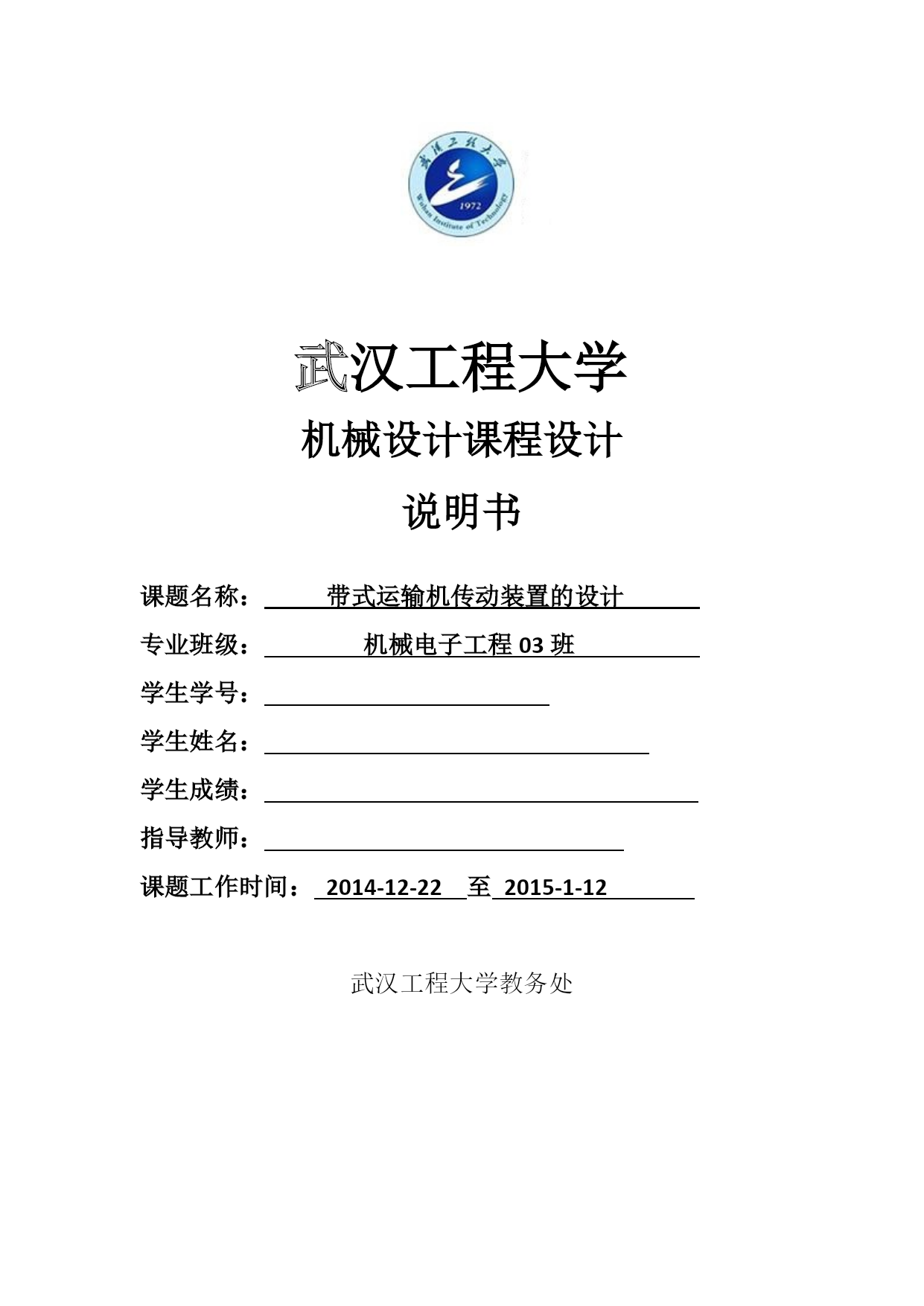

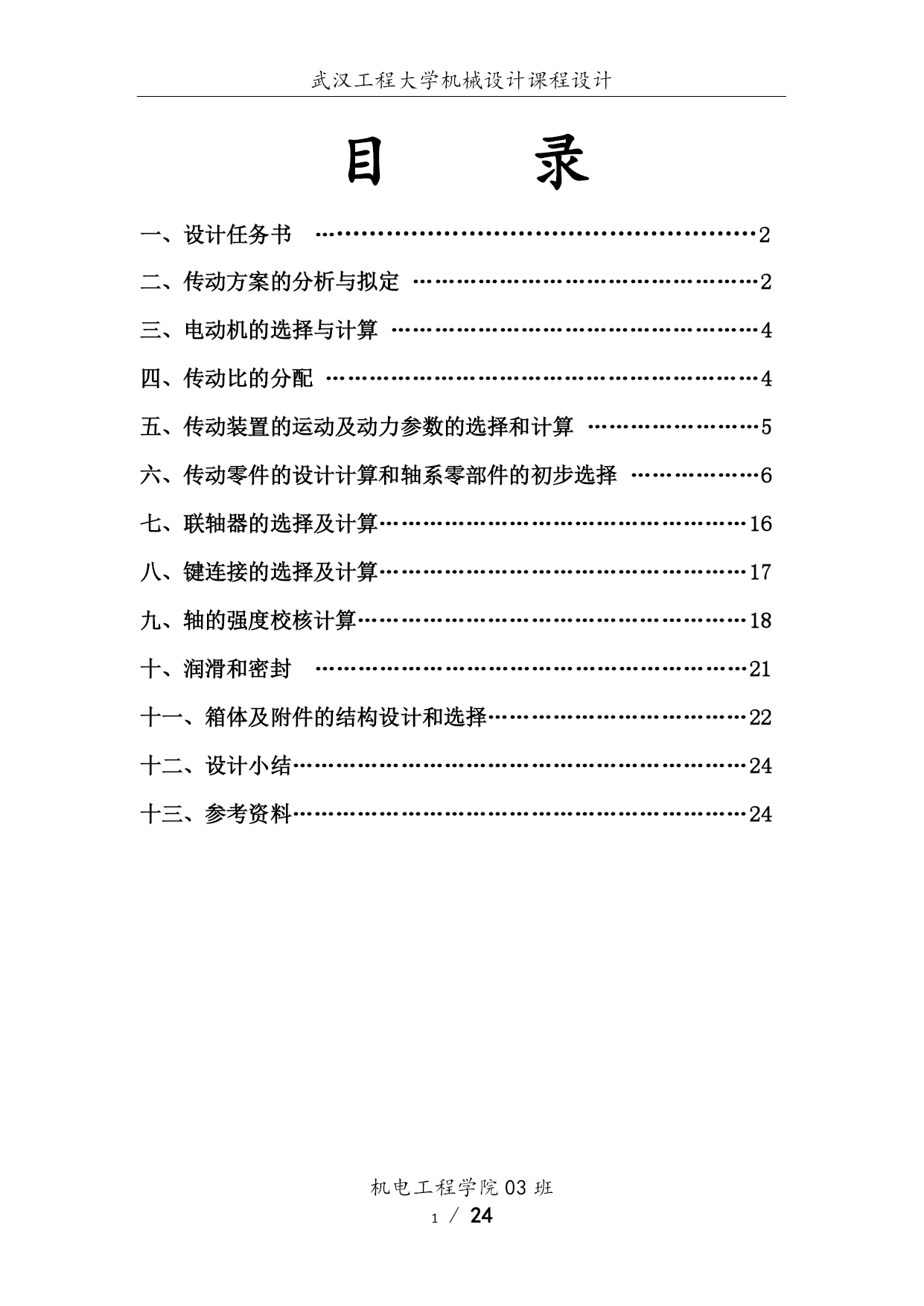

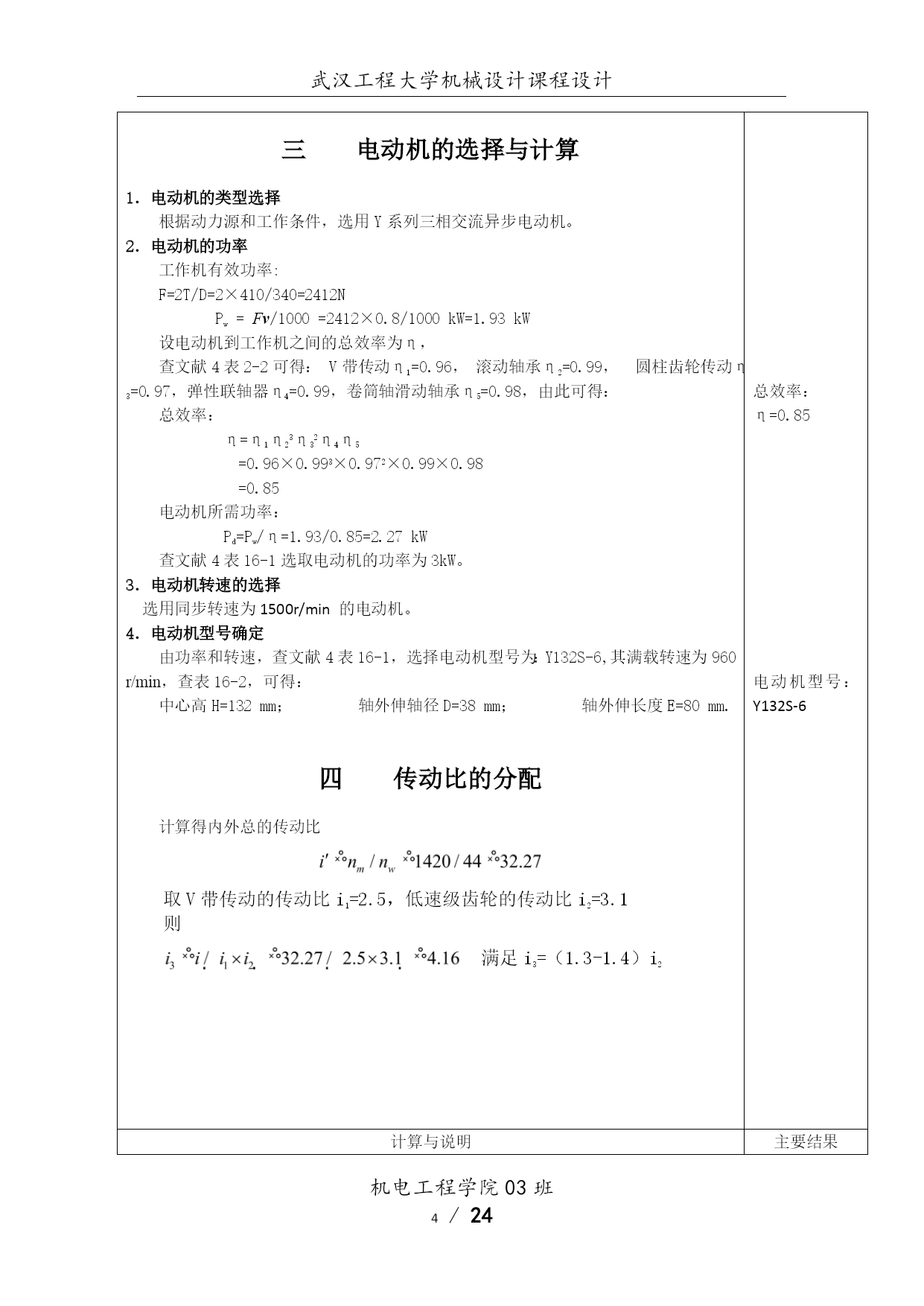

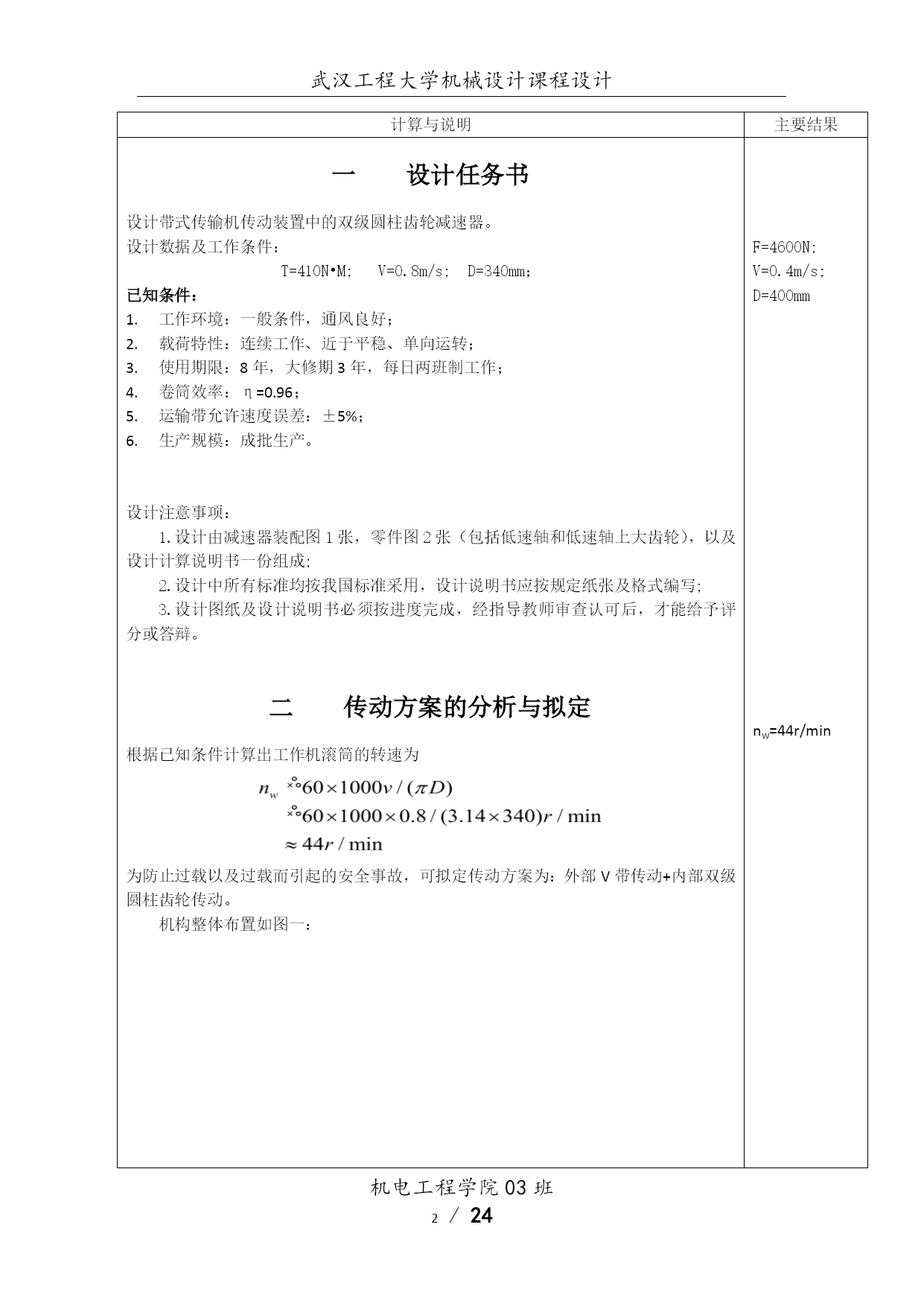

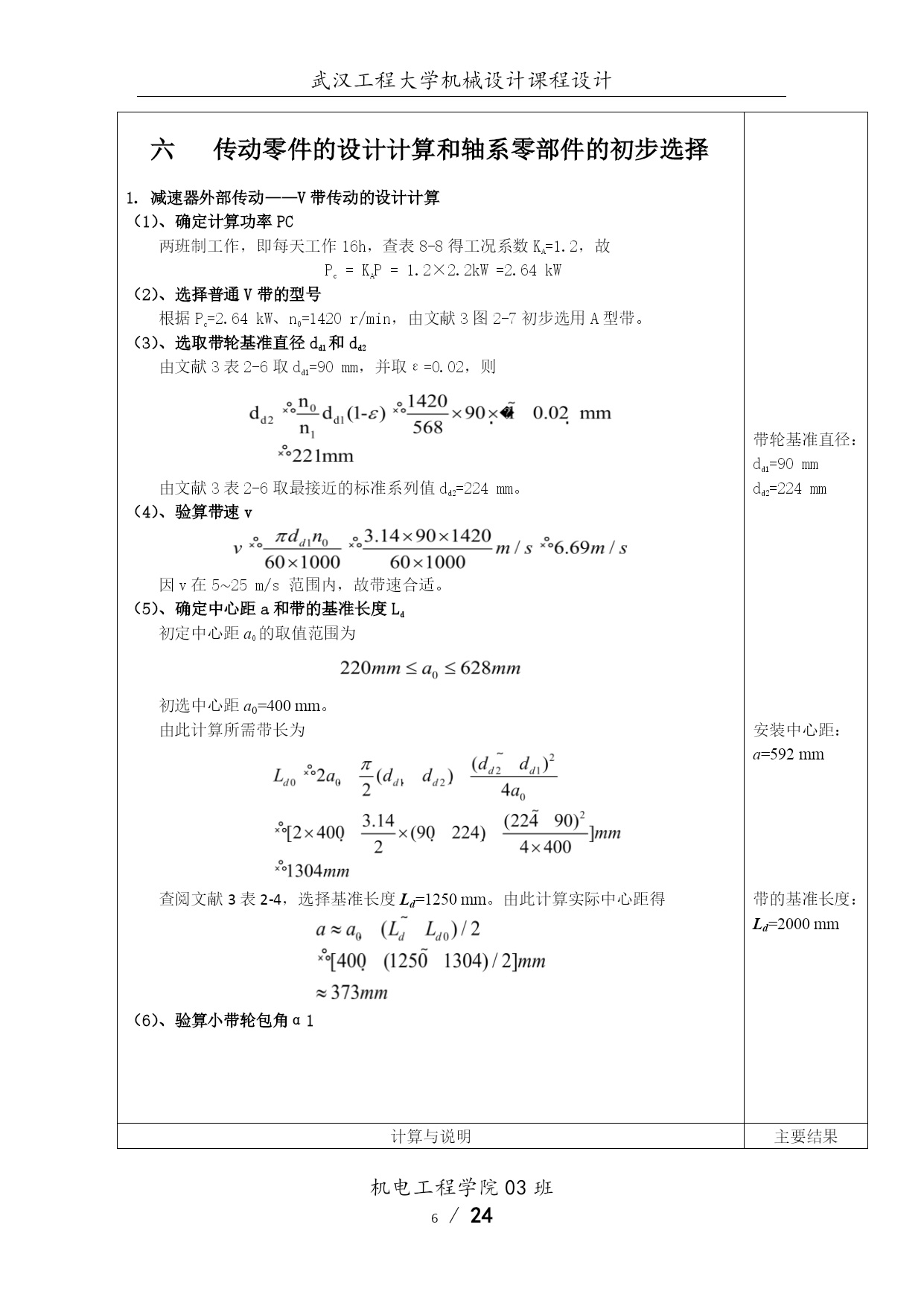

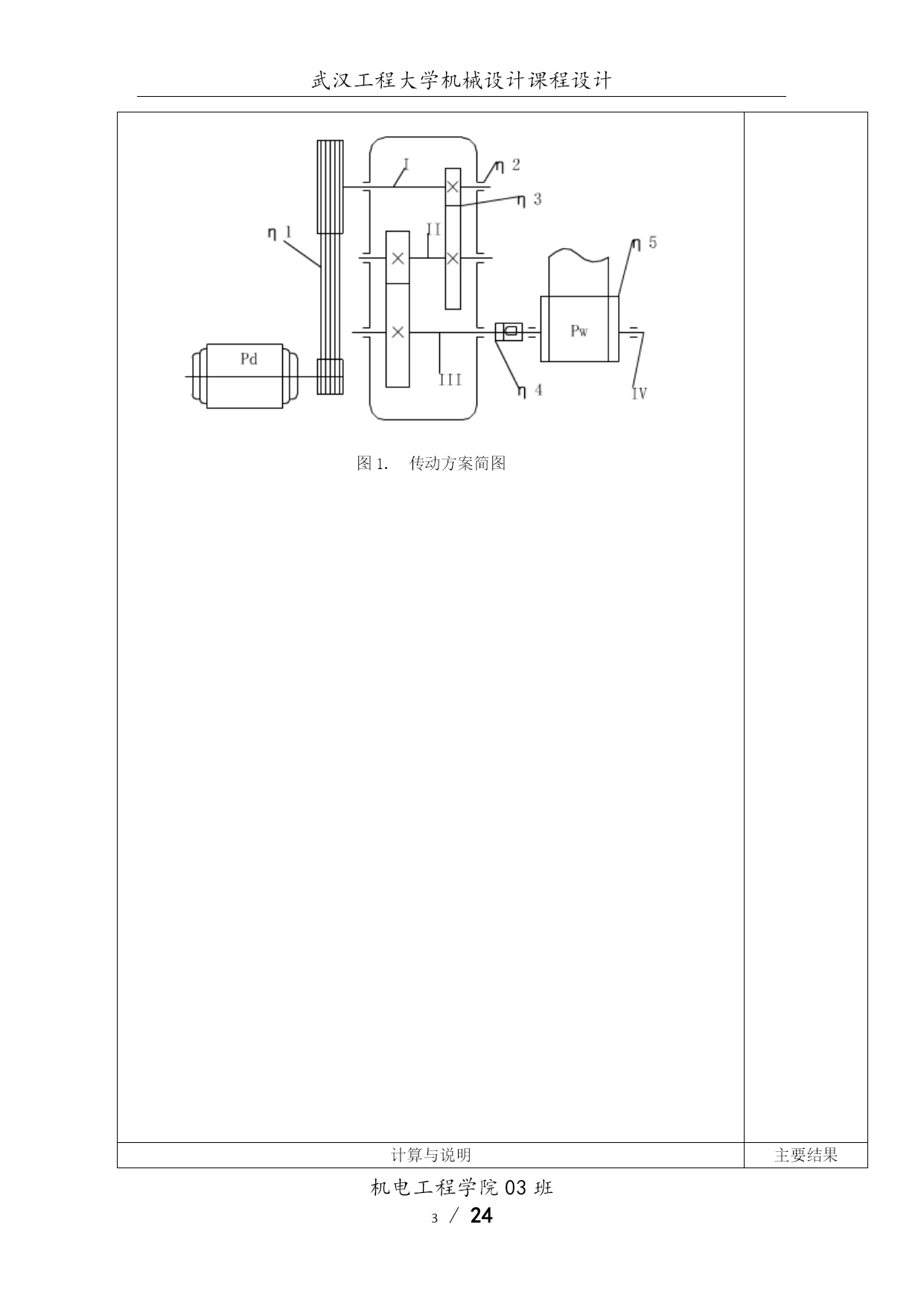

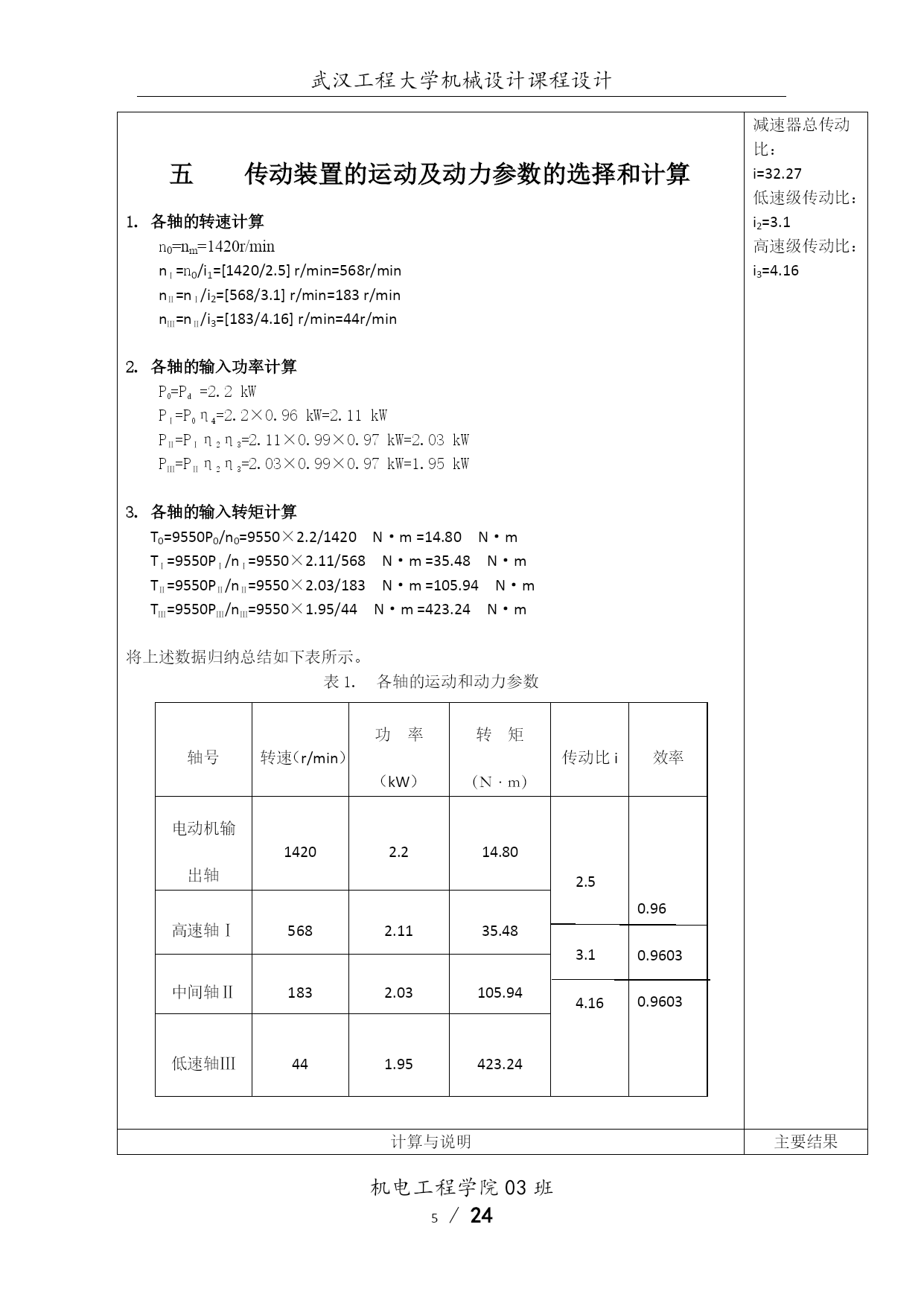

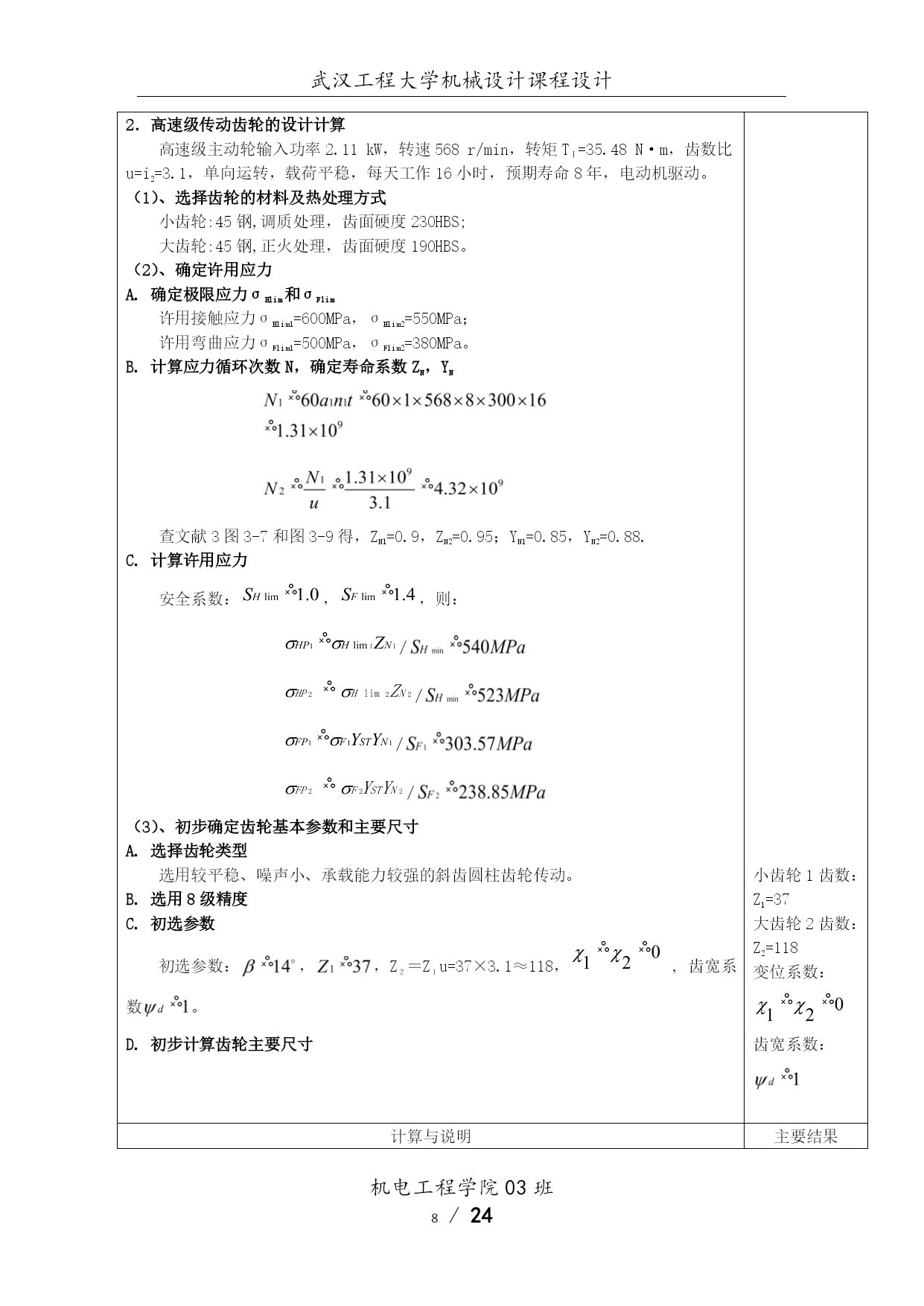

武汉工程大学机械设计课程设计机电工程学院03班PAGE\*Arabic\*MERGEFORMAT27/24武汉工程大学机械设计课程设计说明书课题名称:带式运输机传动装置的设计专业班级:机械电子工程03班学生学号:学生姓名:学生成绩:指导教师:课题工作时间:2014-12-22至2015-1-12武汉工程大学教务处目录一、设计任务书………………………………………………2二、传动方案的分析与拟定…………………………………………2三、电动机的选择与计算……………………………………………4四、传动比的分配……………………………………………………4五、传动装置的运动及动力参数的选择和计算……………………5六、传动零件的设计计算和轴系零部件的初步选择………………6七、联轴器的选择及计算……………………………………………16八、键连接的选择及计算……………………………………………17九、轴的强度校核计算………………………………………………18十、润滑和密封……………………………………………………21十一、箱体及附件的结构设计和选择………………………………22十二、设计小结………………………………………………………24十三、参考资料………………………………………………………24计算与说明主要结果一设计任务书设计带式传输机传动装置中的双级圆柱齿轮减速器。设计数据及工作条件:T=410N•M;V=0.8m/s;D=340mm;已知条件:工作环境:一般条件,通风良好;载荷特性:连续工作、近于平稳、单向运转;使用期限:8年,大修期3年,每日两班制工作;卷筒效率:η=0.96;运输带允许速度误差:±5%;生产规模:成批生产。设计注意事项:1.设计由减速器装配图1张,零件图2张(包括低速轴和低速轴上大齿轮),以及设计计算说明书一份组成;2.设计中所有标准均按我国标准采用,设计说明书应按规定纸张及格式编写;设计图纸及设计说明书必须按进度完成,经指导教师审查认可后,才能给予评分或答辩。二传动方案的分析与拟定根据已知条件计算出工作机滚筒的转速为为防止过载以及过载而引起的安全事故,可拟定传动方案为:外部V带传动+内部双级圆柱齿轮传动。机构整体布置如图一:图1.传动方案简图F=4600N;V=0.4m/s;D=400mmnw=44r/min计算与说明主要结果三电动机的选择与计算电动机的类型选择根据动力源和工作条件,选用Y系列三相交流异步电动机。电动机的功率工作机有效功率:F=2T/D=2×410/340=2412NPw=Fv/1000=2412×0.8/1000kW=1.93kW设电动机到工作机之间的总效率为η,查文献4表2-2可得:V带传动η1=0.96,滚动轴承η2=0.99,圆柱齿轮传动η3=0.97,弹性联轴器η4=0.99,卷筒轴滑动轴承η5=0.98,由此可得:总效率:η=η1η23η32η4η5=0.96×0.993×0.972×0.99×0.98=0.85电动机所需功率:Pd=Pw/η=1.93/0.85=2.27kW查文献4表16-1选取电动机的功率为3kW。电动机转速的选择选用同步转速为1500r/min的电动机。电动机型号确定由功率和转速,查文献4表16-1,选择电动机型号为:Y132S-6,其满载转速为960r/min,查表16-2,可得:中心高H=132mm;轴外伸轴径D=38mm;轴外伸长度E=80mm.四传动比的分配计算得内外总的传动比取V带传动的传动比i1=2.5,低速级齿轮的传动比i2=3.1则满足i3=(1.3-1.4)i2总效率:η=0.85电动机型号:Y132S-6计算与说明主要结果五传动装置的运动及动力参数的选择和计算各轴的转速计算n0=nm=1420r/minnⅠ=n0/i1=[1420/2.5]r/min=568r/minnⅡ=nⅠ/i2=[568/3.1]r/min=183r/minnⅢ=nⅡ/i3=[183/4.16]r/min=44r/min各轴的输入功率计算P0=Pd=2.2kWPⅠ=P0η4=2.2×0.96kW=2.11kWPⅡ=PⅠη2η3=2.11×0.99×0.97kW=2.03kWPⅢ=PⅡη2η3=2.03×0.99×0.97kW=1.95kW各轴的输入转矩计算T0=9550P0/n0=9550×2.2/1420N·m=14.80N·mTⅠ=9
