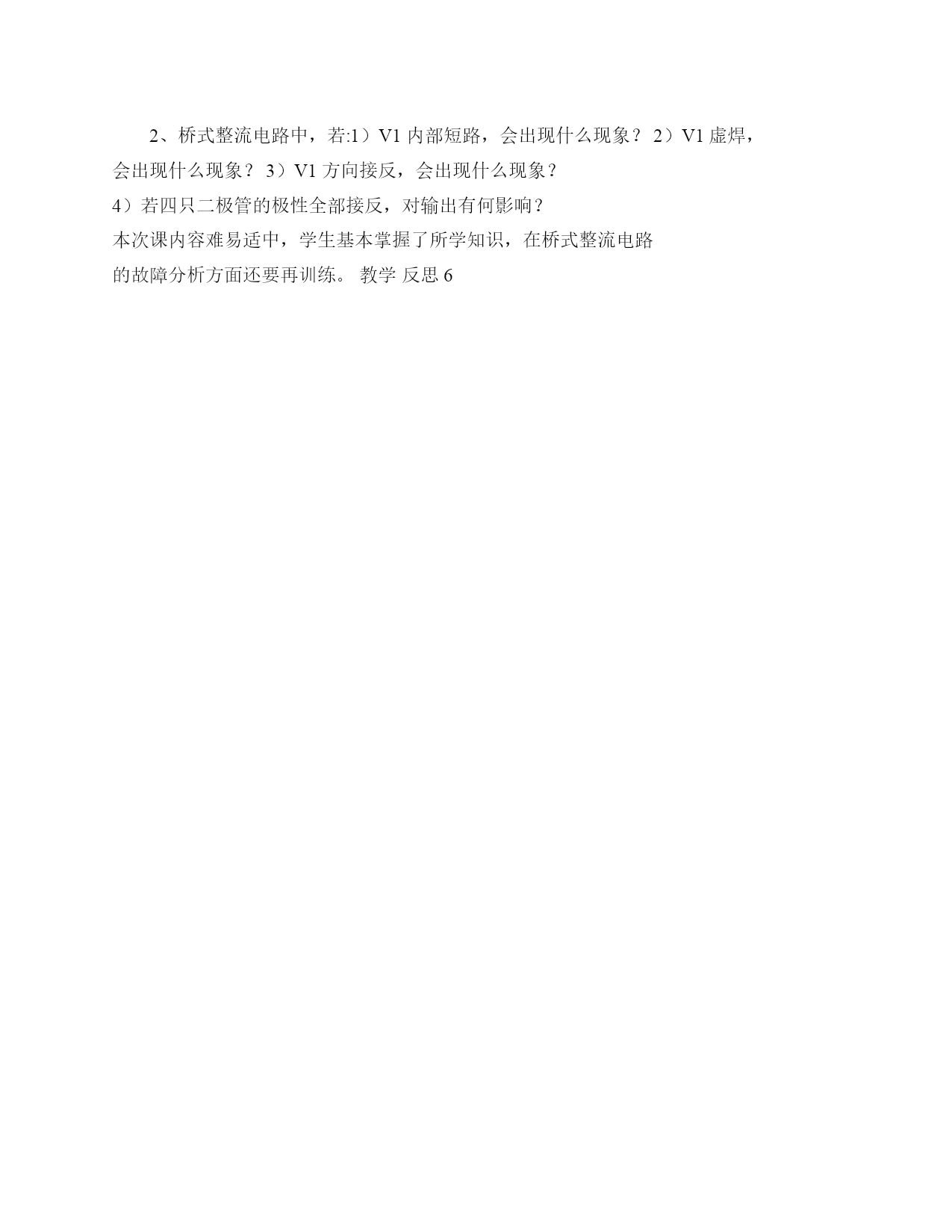

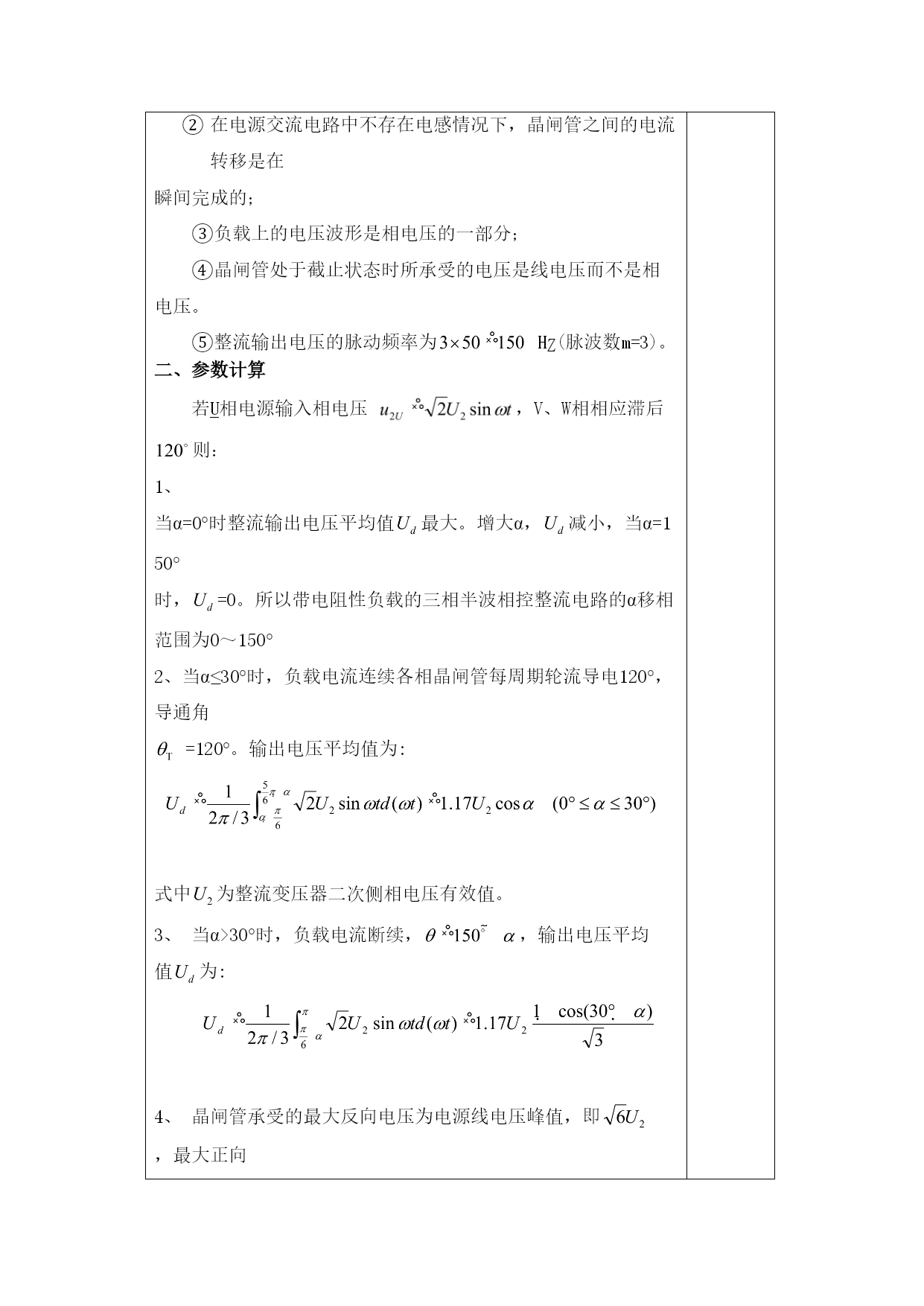

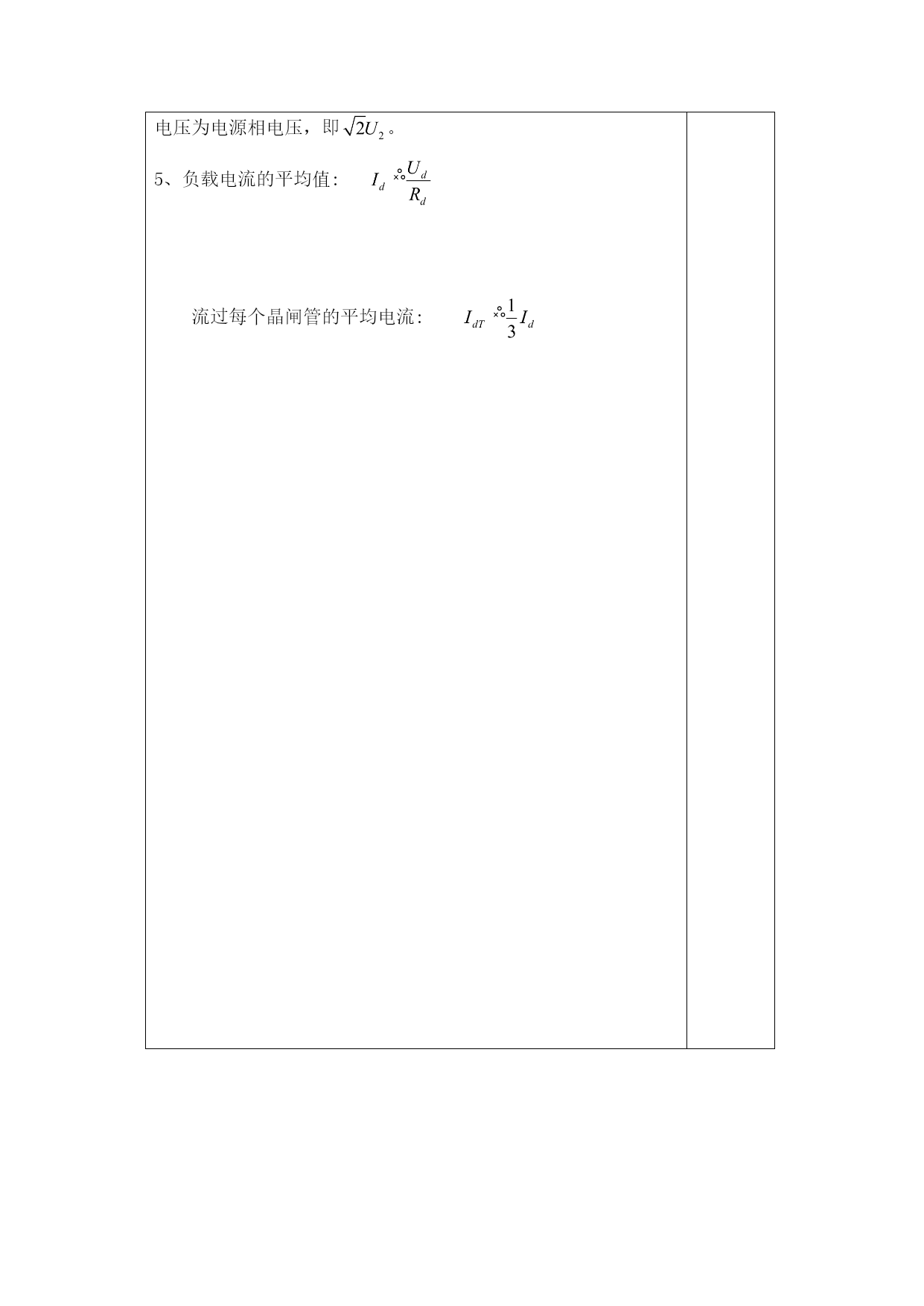

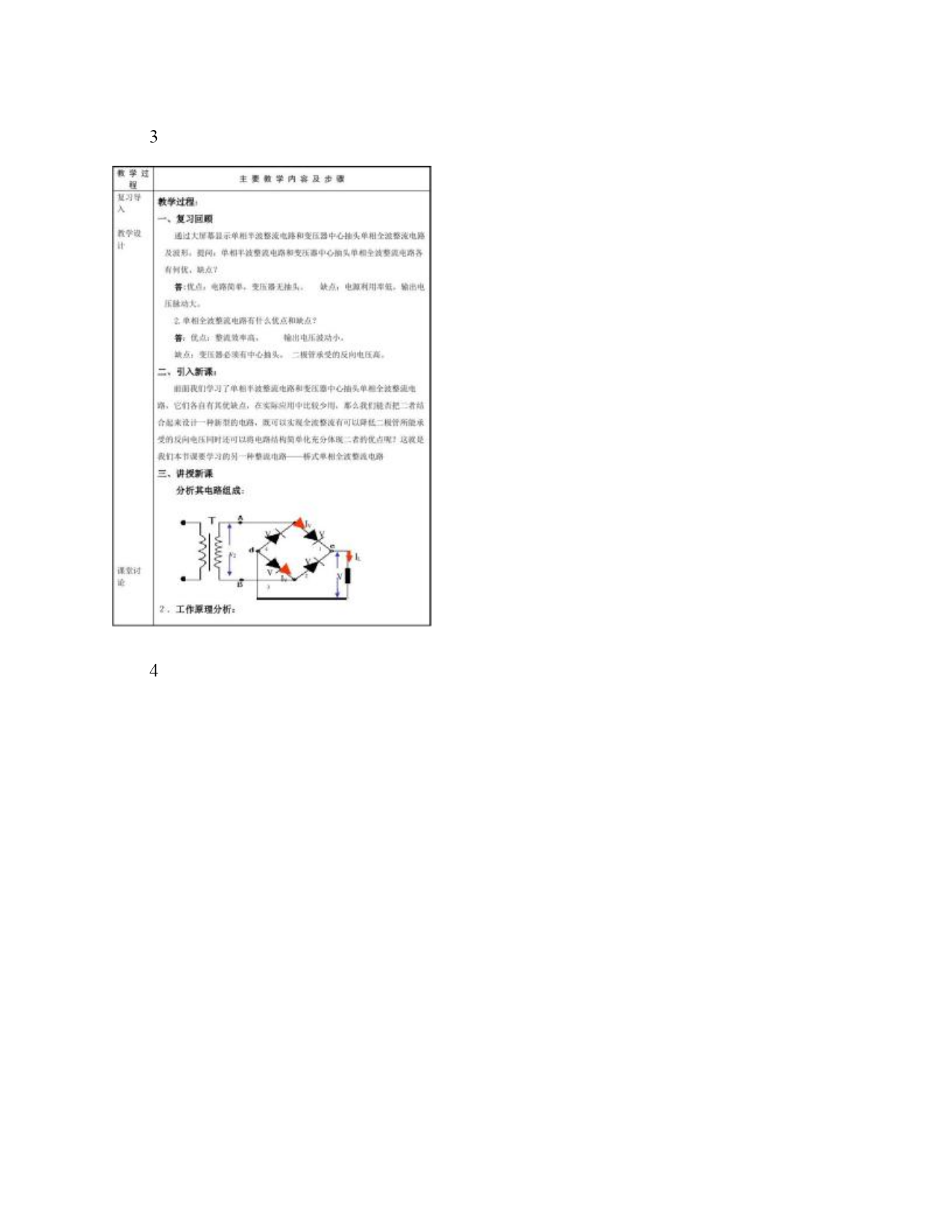

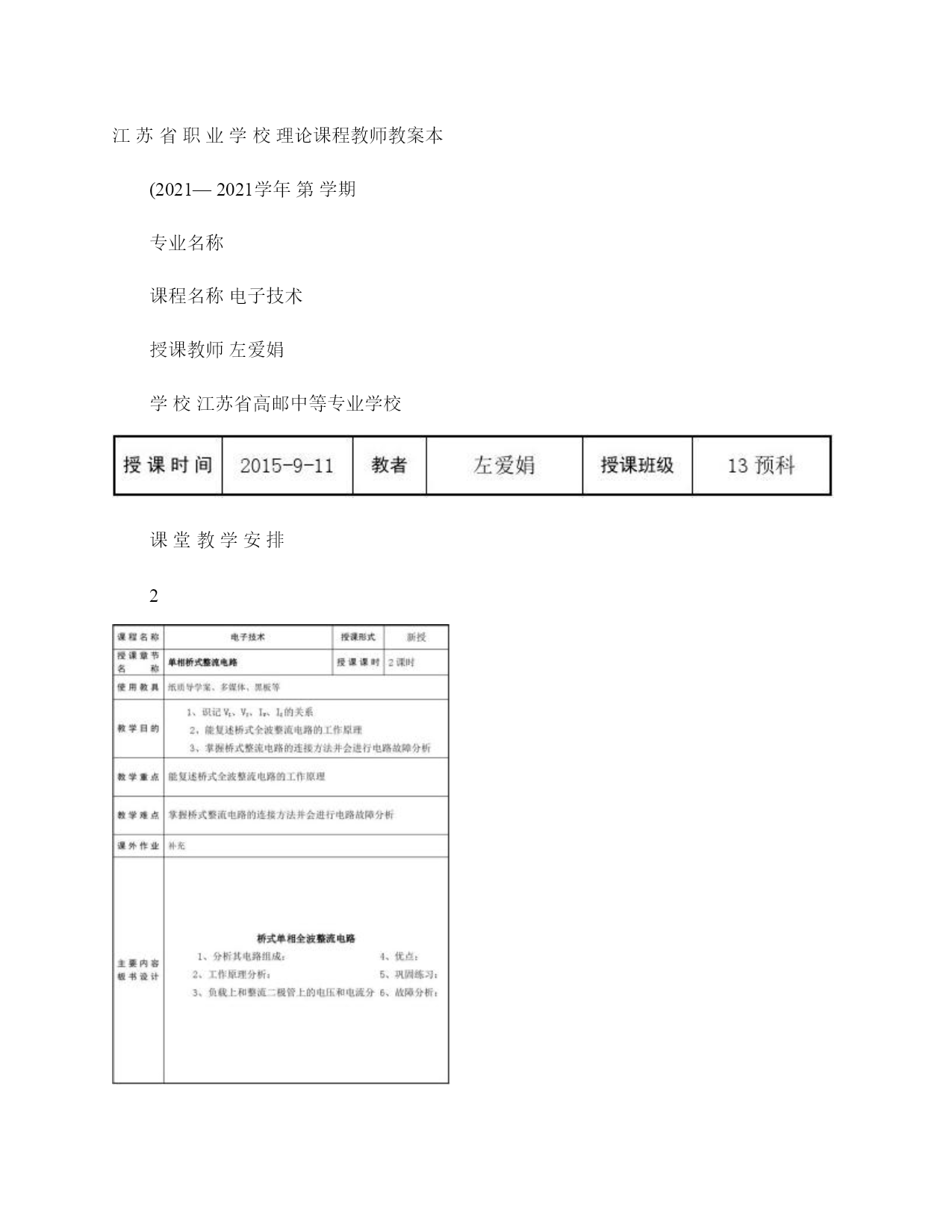

桥式单相全波整流电路.教案（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）江苏省职业学校理论课程教师教案本(2021—2021学年第学期专业名称课程名称电子技术授课教师左爱娟学校江苏省高邮中等专业学校课堂教学安排23452、桥式整流电路中，若:1）V1内部短路，会出现什么现象？2）V1虚焊，会出现什么现象？3）V1方向接反，会出现什么现象？4）若四只二极管的极性全部接反，对输出有何影响？本次课内容难易适中，学生基本掌握了所学知识，在桥式整流电路的故障分析方面还要再训练。教学反思6电力电子技术教案教学主要内容备注任务四搭建与调试三相半波整流电路子任务1三相半波相控整流电路电阻性负载工作原理参数计算一、电阻性负载工作原理分析带电阻性负载的三相半波相控整流电路如图1所示。图中将三个晶闸管的阴极连在一起接到负载端，这种接法称为共阴接法（若将三个晶闸管的阳极连在一起接到负载端，这种接法称为共阳接法），三个阳极分别接到变压器二次侧，变压器为Δ/Y接法。共阴接法时触发电路有公共点，接线比较方便，应用更为广泛。1、触发移相角α=30°(1）在ω～ω期间，U相电压比V、W相都高，如果在ω时刻触发晶闸管导通，负载上得到U相电压Uu。(2）在ω～ω期间，V相电压最高，若在ω时刻触发导通，负载上得到V相电压UV，Uu关断。(3)在ω～ω时期间，C相电压最高，若在ω刻触发导通，负载上得到W相电压UW，并关断。如此循环下去，输出的整流电压Ud是一个脉动的直流电压，它是三相交流相电压正半周的包络线，在三系昂电源的一个周期内有三次脉动。输出电流id、晶闸管两端电压UT1的波形。逐步增大控制角，整流输出电压将逐渐减小。当α=30°时，Ud、id波形临界连续。继续增大α，当α〉30°时，输出电压和电流波形将不再继续。触发移相角α=60°输出电压波形。继续增大控制角α，整流输出电压继续减小，当α=150°时，整流输出电压为零。结论：在α<30°时负载电流连续，每个晶闸管的导电角均为120°，当α>30°时，输出电压和电流波形将不再连续；在电源交流电路中不存在电感情况下，晶闸管之间的电流转移是在瞬间完成的；③负载上的电压波形是相电压的一部分；④晶闸管处于截止状态时所承受的电压是线电压而不是相电压。⑤整流输出电压的脉动频率为HZ(脉波数m=3)。二、参数计算若U相电源输入相电压，V、W相相应滞后则：1、当α=0°时整流输出电压平均值最大。增大α，减小，当α=150°时，=0。所以带电阻性负载的三相半波相控整流电路的α移相范围为0～150°2、当α≤30°时，负载电流连续各相晶闸管每周期轮流导电120°，导通角=120°。输出电压平均值为:式中为整流变压器二次侧相电压有效值。3、当α>30°时，负载电流断续，，输出电压平均值为:4、晶闸管承受的最大反向电压为电源线电压峰值，即，最大正向电压为电源相电压，即。5、负载电流的平均值:流过每个晶闸管的平均电流:晶闸管的单相半波可控整流电路工作原理图5-1-11单相半波可控整流电路晶闸管从开始承受正向阳极电压起，到触发导通其间的电角度称为控制角，用α表示。工作原理如下：u2>0(即0～π)时，晶闸管V承受正向电压，如果V的门极上没有触发脉冲，则V处于正向阻断状态，输出电压uL=0。若在某时刻(控制角α)时，加触发脉冲ug，V导通。在ωt=α～π期间，尽管触发脉冲ug已消失，但晶闸管仍保持导通，直到u2过零（ωt=π）时，通过晶闸管V的电流小于维持电流，晶闸管自行关断。在此期间uL=u2，极性为上正下负。u2<0（即π～2π）时，晶闸管V由于承受反向电压而反向阻断，输出电压uL=0。直到下一个周期到来时，且控制角为α有触发脉冲ug时，晶闸管将再次导通，如此循环往复，在负载上得到单一方向的直流电压，如图5-1-12所示为控制角为α时工作波形。图5-1-12输出电压工作波形晶闸管在一个周期内导通的电角度称为导通角，用θ表示。由图可知，θ=π-α。控制角α越大，导通角θ越小。控制角α分别为00、300、600、900、1800时电路的工作波形分别如图所示的实线。图aα＝00时输出电压波形图bα＝300时输出电压波形图cα＝600时输出电压波形图dα＝900时输出电压波形图eα＝1800时输出电压波形图5-1-13工作波形图由输出波形可见，改变控制角α的大小，即改变触发脉冲在每周期内触发的时刻，uL的波形随之改变，其波形只出现在正半周。当α＝00时，输出波形同单相半波整流电路，这时，输出电
