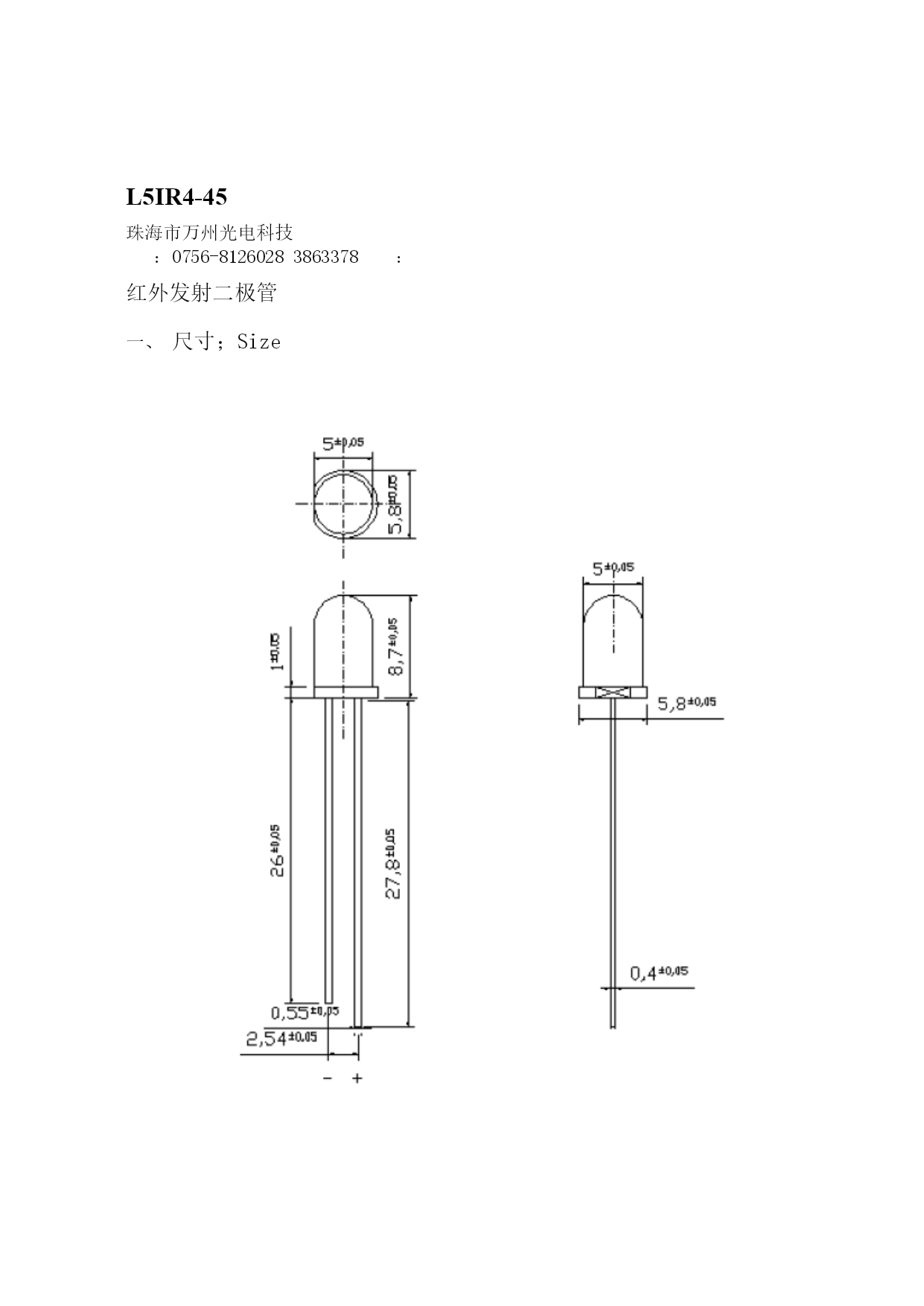

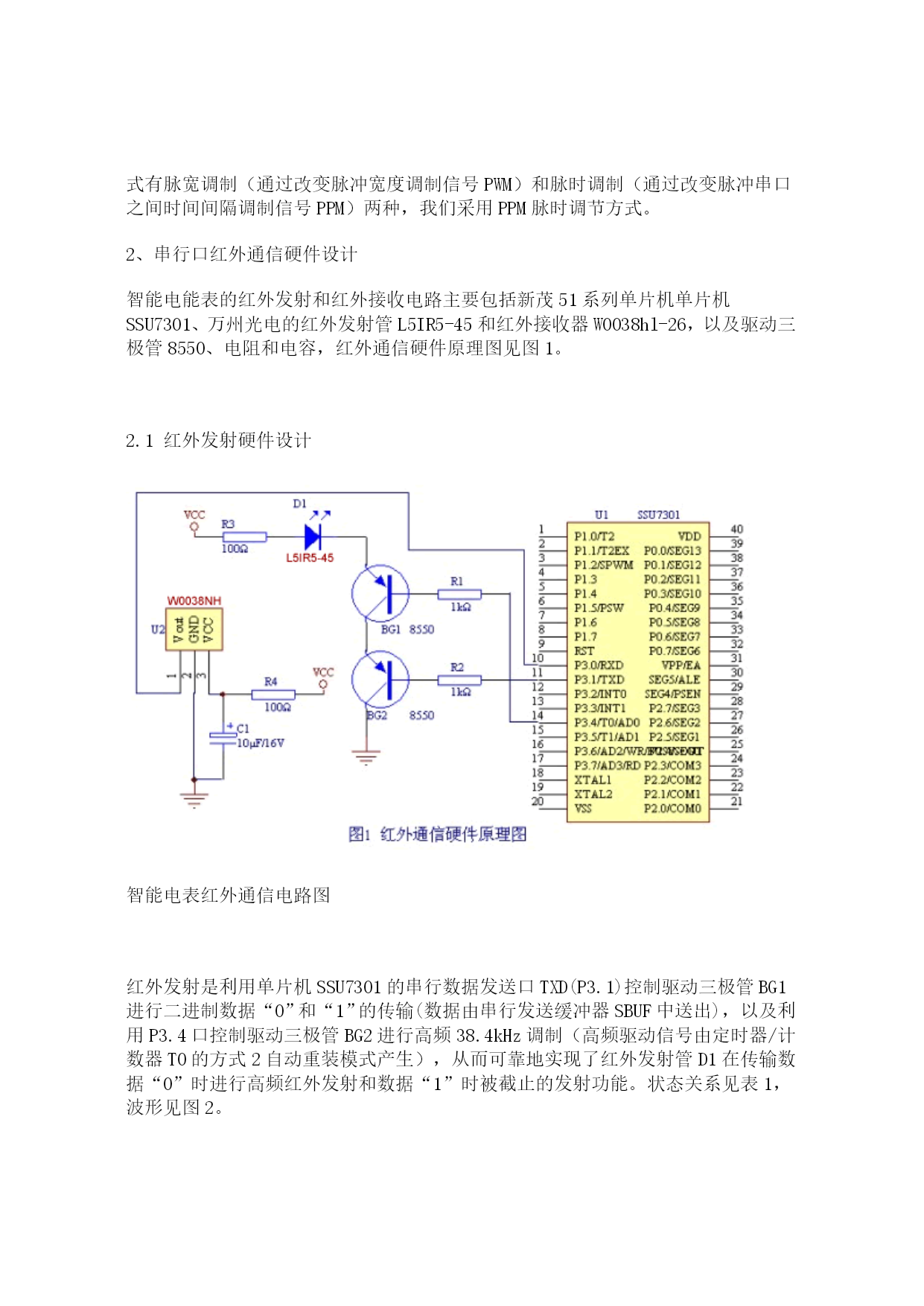

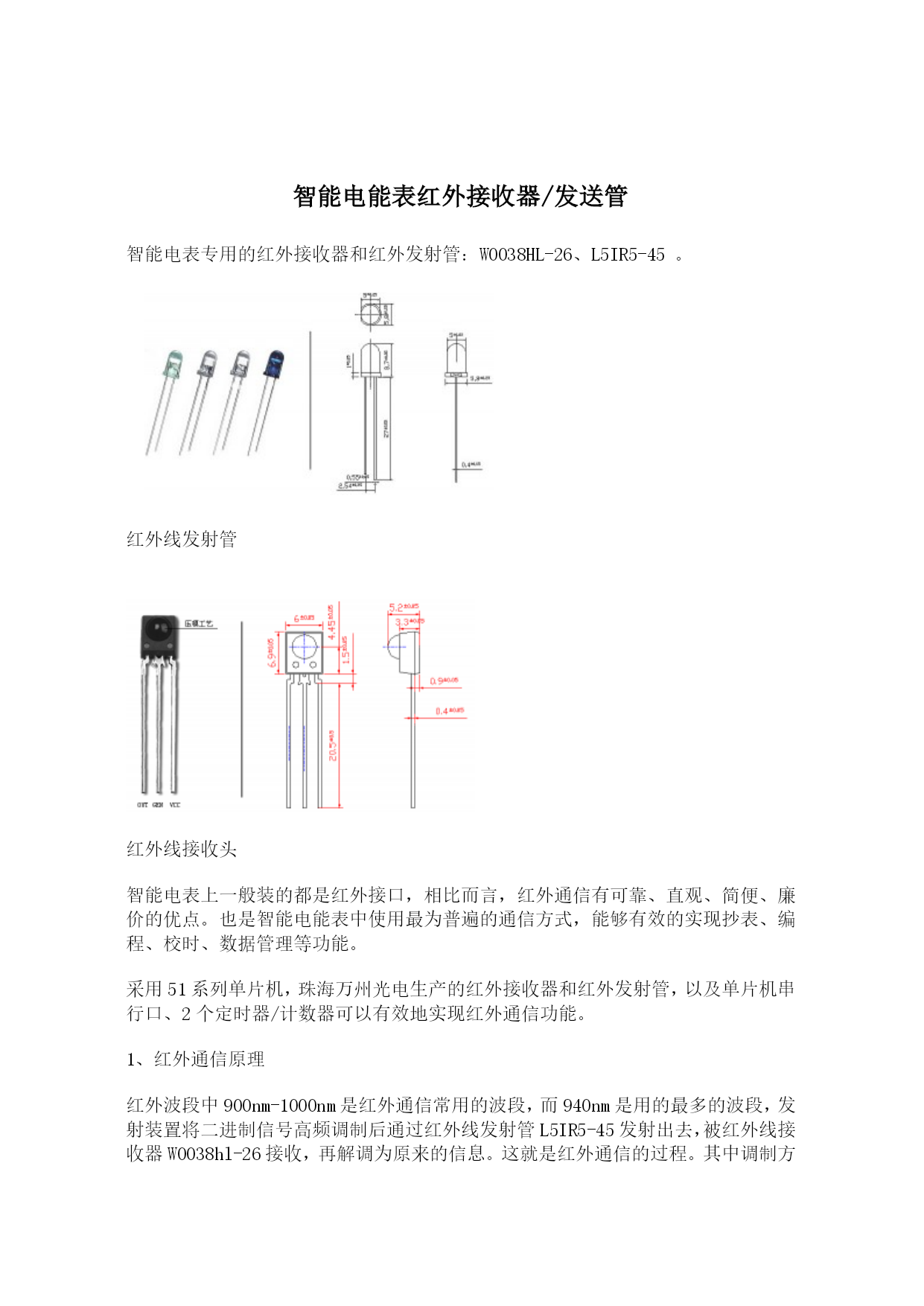

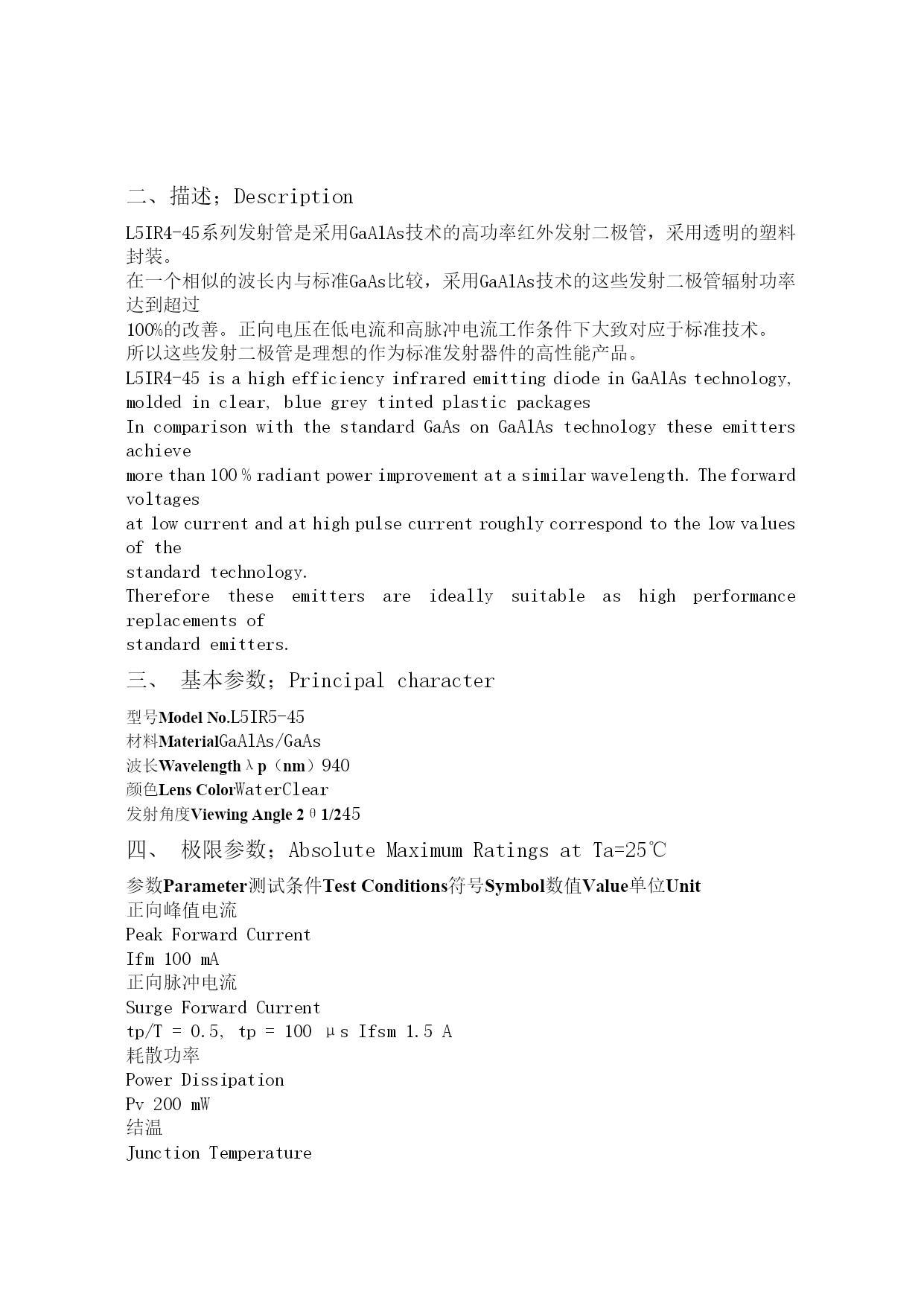

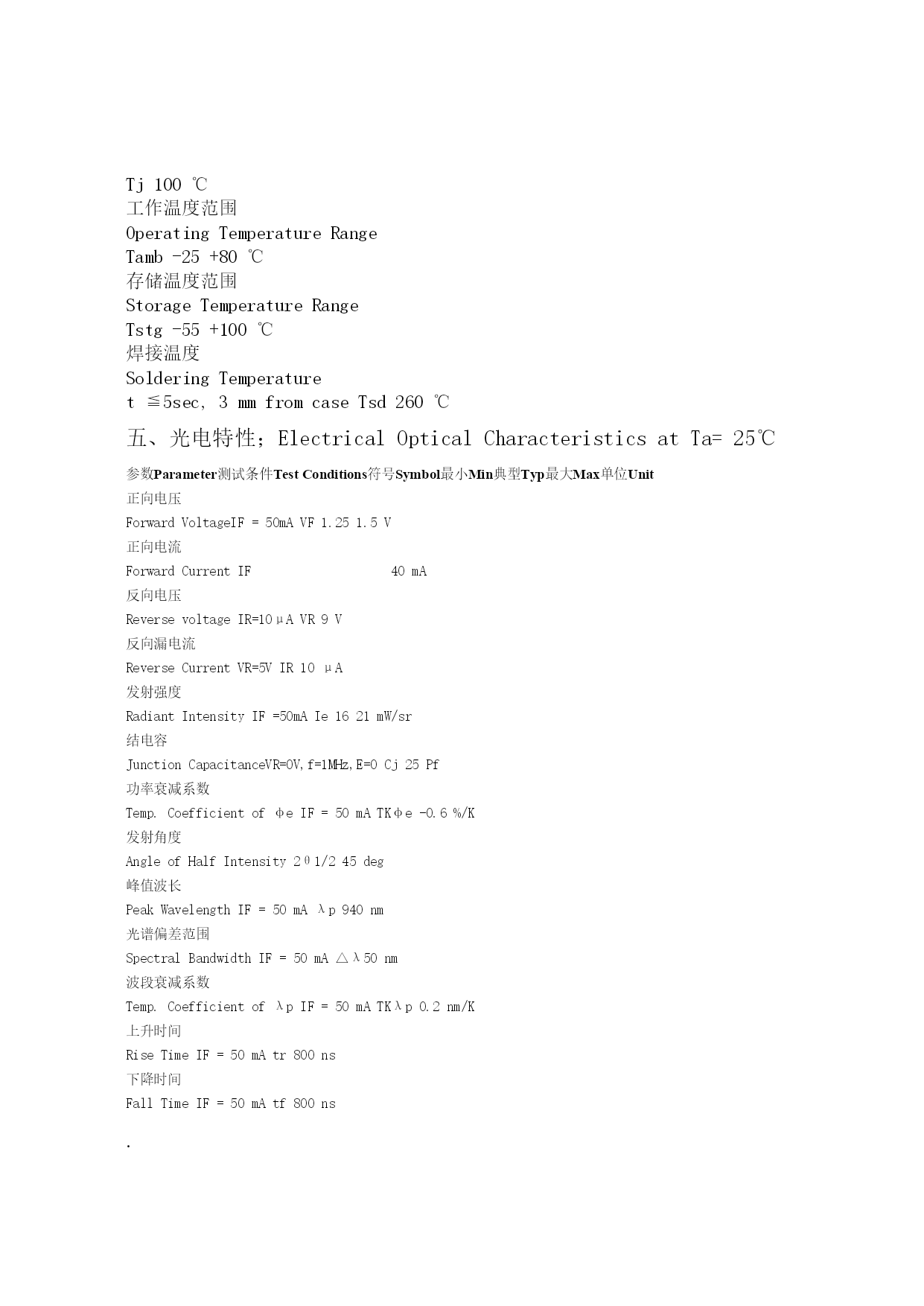

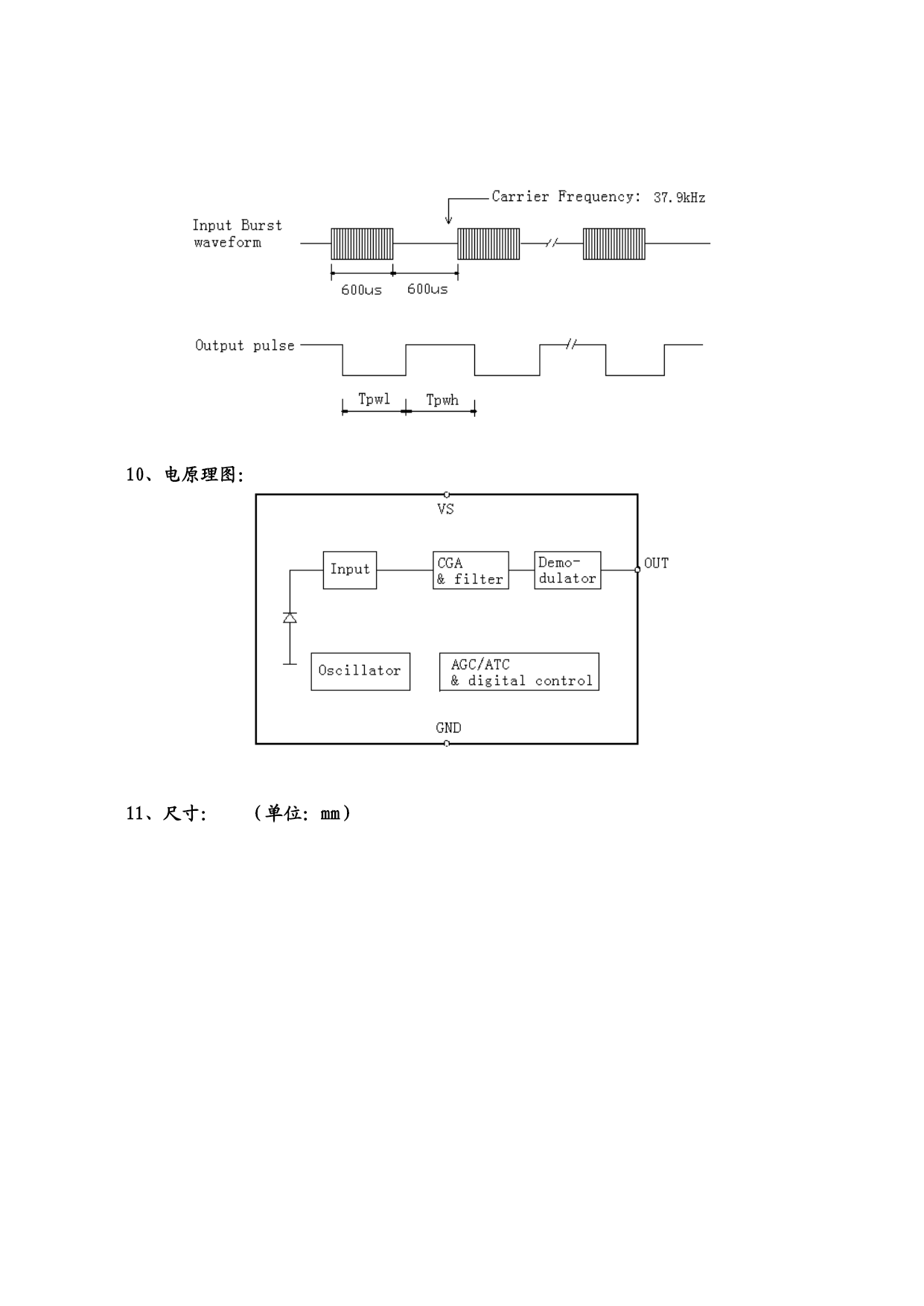

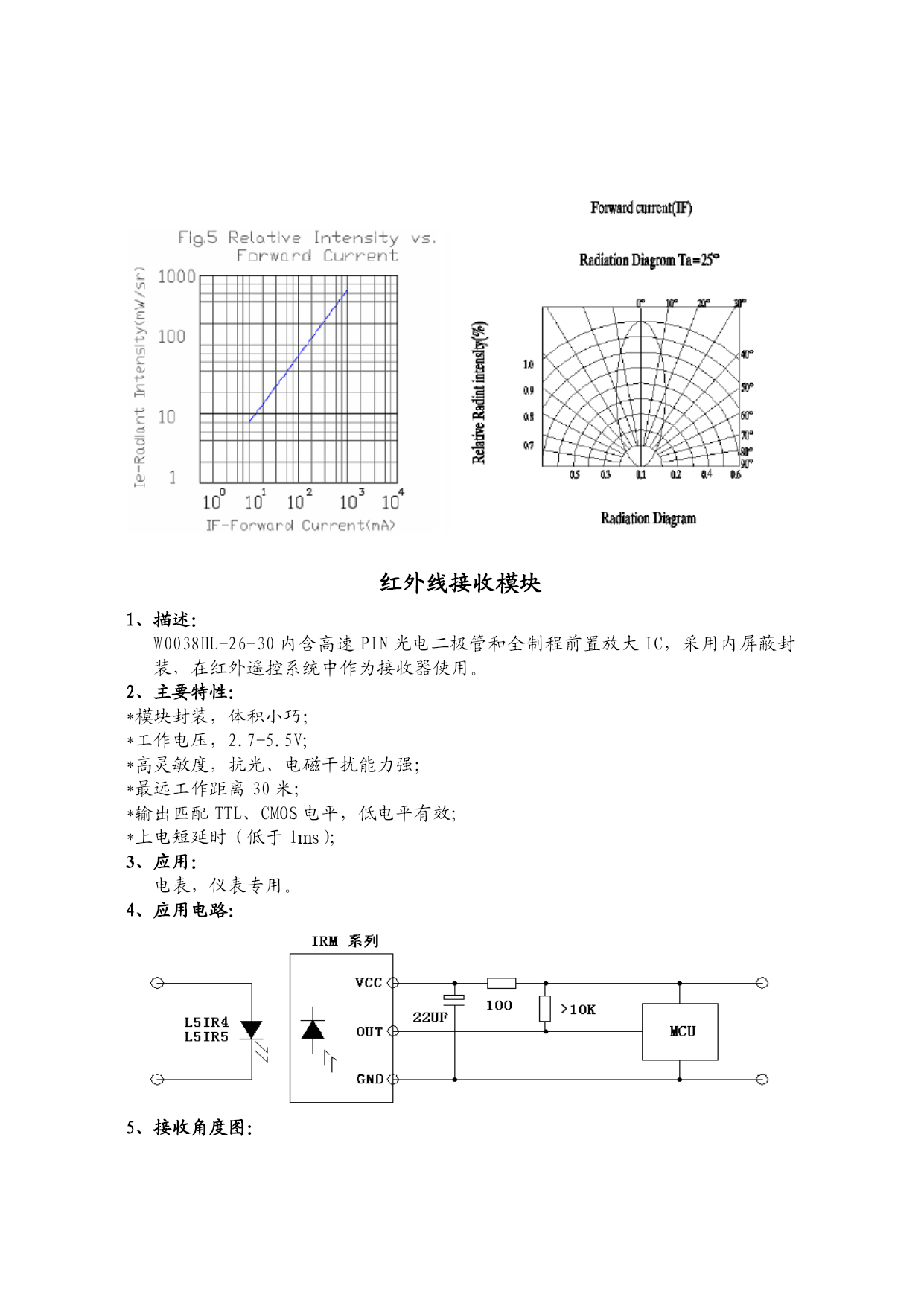

红外接收发送模块WHL-LIR-优质资料(可以直接使用，可编辑优质资料，欢迎下载）智能电能表红外接收器/发送管智能电表专用的红外接收器和红外发射管：W0038HL-26、L5IR5-45。红外线发射管红外线接收头智能电表上一般装的都是红外接口，相比而言，红外通信有可靠、直观、简便、廉价的优点。也是智能电能表中使用最为普遍的通信方式，能够有效的实现抄表、编程、校时、数据管理等功能。采用51系列单片机，珠海万州光电生产的红外接收器和红外发射管，以及单片机串行口、2个定时器/计数器可以有效地实现红外通信功能。1、红外通信原理红外波段中900nm-1000nm是红外通信常用的波段，而940nm是用的最多的波段，发射装置将二进制信号高频调制后通过红外线发射管L5IR5-45发射出去，被红外线接收器W0038hl-26接收，再解调为原来的信息。这就是红外通信的过程。其中调制方式有脉宽调制（通过改变脉冲宽度调制信号PWM）和脉时调制（通过改变脉冲串口之间时间间隔调制信号PPM）两种，我们采用PPM脉时调节方式。2、串行口红外通信硬件设计智能电能表的红外发射和红外接收电路主要包括新茂51系列单片机单片机SSU7301、万州光电的红外发射管L5IR5-45和红外接收器W0038hl-26，以及驱动三极管8550、电阻和电容，红外通信硬件原理图见图1。2.1红外发射硬件设计智能电表红外通信电路图红外发射是利用单片机SSU7301的串行数据发送口TXD(P3.1)控制驱动三极管BG1进行二进制数据“0”和“1”的传输(数据由串行发送缓冲器SBUF中送出)，以及利用P3.4口控制驱动三极管BG2进行高频38.4kHz调制（高频驱动信号由定时器/计数器T0的方式2自动重装模式产生），从而可靠地实现了红外发射管D1在传输数据“0”时进行高频红外发射和数据“1”时被截止的发射功能。状态关系见表1，波形见图2。L5IR4-45珠海市万州光电科技：0756-81260283863378：红外发射二极管尺寸；Size二、描述；DescriptionL5IR4-45系列发射管是采用GaAlAs技术的高功率红外发射二极管，采用透明的塑料封装。在一个相似的波长内与标准GaAs比较，采用GaAlAs技术的这些发射二极管辐射功率达到超过100%的改善。正向电压在低电流和高脉冲电流工作条件下大致对应于标准技术。所以这些发射二极管是理想的作为标准发射器件的高性能产品。L5IR4-45isahighefficiencyinfraredemittingdiodeinGaAlAstechnology,moldedinclear,bluegreytintedplasticpackagesIncomparisonwiththestandardGaAsonGaAlAstechnologytheseemittersachievemorethan100%radiantpowerimprovementatasimilarwavelength.Theforwardvoltagesatlowcurrentandathighpulsecurrentroughlycorrespondtothelowvaluesofthestandardtechnology.Thereforetheseemittersareideallysuitableashighperformancereplacementsofstandardemitters.三、基本参数；Principalcharacter型号ModelNo.L5IR5-45材料MaterialGaAlAs/GaAs波长Wavelengthλp（nm）940颜色LensColorWaterClear发射角度ViewingAngle2θ1/245四、极限参数；AbsoluteMaximumRatingsatTa=25℃参数Parameter测试条件TestConditions符号Symbol数值Value单位Unit正向峰值电流PeakForwardCurrentIfm100mA正向脉冲电流SurgeForwardCurrenttp/T=0.5,tp=100μsIfsm1.5A耗散功率PowerDissipationPv200mW结温JunctionTemperatureTj100℃工作温度范围OperatingTemperatureRangeTamb-25+80℃存储温度范围StorageTemperatureRangeTstg-55+100℃焊接温度SolderingTemperaturet≦5sec,3mmfromcas
