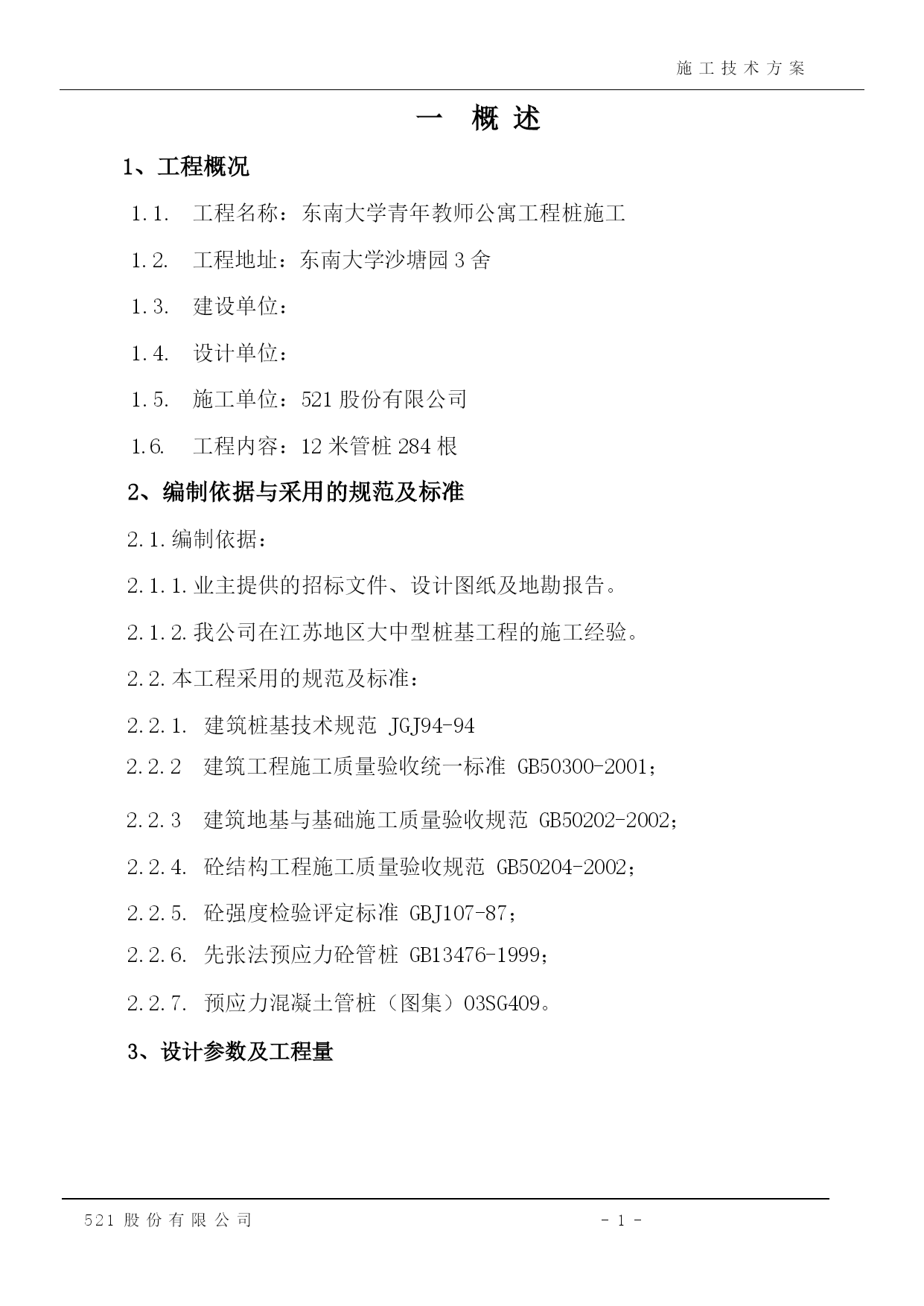

施工技术方案521股份有限公司--一概述1、工程概况工程名称：东南大学青年教师公寓工程桩施工工程地址：东南大学沙塘园3舍建设单位：设计单位：施工单位：521股份有限公司工程内容：12米管桩284根2、编制依据与采用的规范及标准2.1.编制依据：2.1.1.业主提供的招标文件、设计图纸及地勘报告。2.1.2.我公司在江苏地区大中型桩基工程的施工经验。2.2.本工程采用的规范及标准：2.2.1.建筑桩基技术规范JGJ94-942.2.2建筑工程施工质量验收统一标准GB50300-2001；2.2.3建筑地基与基础施工质量验收规范GB50202-2002；2.2.4.砼结构工程施工质量验收规范GB50204-2002；2.2.5.砼强度检验评定标准GBJ107-87；2.2.6.先张法预应力砼管桩GB13476-1999；2.2.7.预应力混凝土管桩（图集）03SG409。3、设计参数及工程量工程项目桩类型桩长（m）数量(根)工程量（m）预应力混凝土管桩PC-500（100）AB-C60-12,12122843408合计设计参数与工程量表二施工管理组织机构2.1.施工管理网络图测量组质量员施测桩位布设控制网点与监护技术资料管理桩身垂直度与标高观测桩材外观质量检查桩位复查施工员施工机组沉桩作业施工原始记录填写项目工程师项目经理桩机日常保养及检修动力电源布设及照明安全员安全文明组安全施工电源安全使用检查物资供应组材料员文明施工达标材料供应与保管材料合格证书验收2.2.管理人员主要职责序号姓名岗位主要职责1项目经理全面领导工程施工并对履行合同负全责，是工程质量、安全、工期、效益的第一责任人。其职责为：负责项目经理部的全面工作，沟通部门之间以及与业主、总包的关系。2项目工程师协助项目经理工作，主要负责施工生产、施工安全及人员、机械、材料等组织管理工作。全面负责技术、质量管理工作，编制本工程的施工组织设计，审查图纸，协调项目经理部与业主、监理的工作关系。3质量员负责工程质量预控、检测、隐蔽工程验收、技术复核、质量评定和技术资料收集工作。4施工员负责整个打桩施工作业及现场协调管理5安全员负责施工现场的安全动态管理，如安全教育，安全隐患检查与防范，劳保用品的使用等，以及消防保卫，环境保护，文明施工。6材料员负责整个工程的材料供应及进出场报验三施工方法3.1.施工总平面图3.2.施工工艺与施工原则本工程预应力混凝土管桩，采用锤击沉桩法施工。施工原则：严格按照国家颁布的规程、规范、技术标准及设计图纸组织施工。3.3.施工配备3.3.1.施工机械配备拟投入本项目的主要施工设备表序号设备名称型号规格数量国别产地制造年份额定功率（kW）生产能力用于施工部位备注1轨道式柴油打桩机DD6.31台中国201172打桩2全站仪SET2101台中国2012测放控制3经纬仪J23台中国2012侧放4经纬仪T66台中国2011测垂5水准仪DS33台中国2011控制6钢卷尺JGW-5083把中国2010放线3.3.2.施工劳动力配备压桩机劳动力计划表序号工种单位数量备注1队长人12测量员人13起重指挥人2一班制4桩机司机人2一班制5小工人4合计人10附表二：劳动力计划表单位：人工种按工程施工阶段投入劳动力情况进场并调试机器打桩整理现场并出场队长111测量员11起重指挥22桩机司机222小工244合计81073.3.3.施工材料配备材料用量计划表序号名称规格型号单位数量备注1柴油90吨22电缆线40mm2m6003预应力混凝土管桩PC-500（100）AB-C60-12,12根1423.3.4.施工场地准备3.3.4.1.施工场地待拆迁完成，并用灰土回填至相应高程。施工场地已经平整，其场地坡度应在10%以内，并具有与选用的桩机机型相适应的地耐力，以确保在管桩施工时地面不致沉陷过大或桩机倾斜超限,影响预应力管桩的成桩质量。3.3.4.2.施工场地下的旧建筑物基础、旧建筑物的砼地坪，在预应力管桩施工前，予以彻底清除。场地上不存在尚在使用的水、电、气管线。3.3.4.3.铺设施工便道，以保证运桩车辆通行，施工道路宽6米，厚0.5米，铺垫建筑垃圾。3.3.4.4.总用电量为400KW，采用自备配电箱和输电电缆，将业主提供的电源接送至施工机组。3.3.4.5.施工用水：将业主提供的水源接至用水点。3.3.4.6.场地的边界与周边建（构）筑物的距离，距离6米，满足最小工作半径，且对周围设置了隔音墙。3.3
