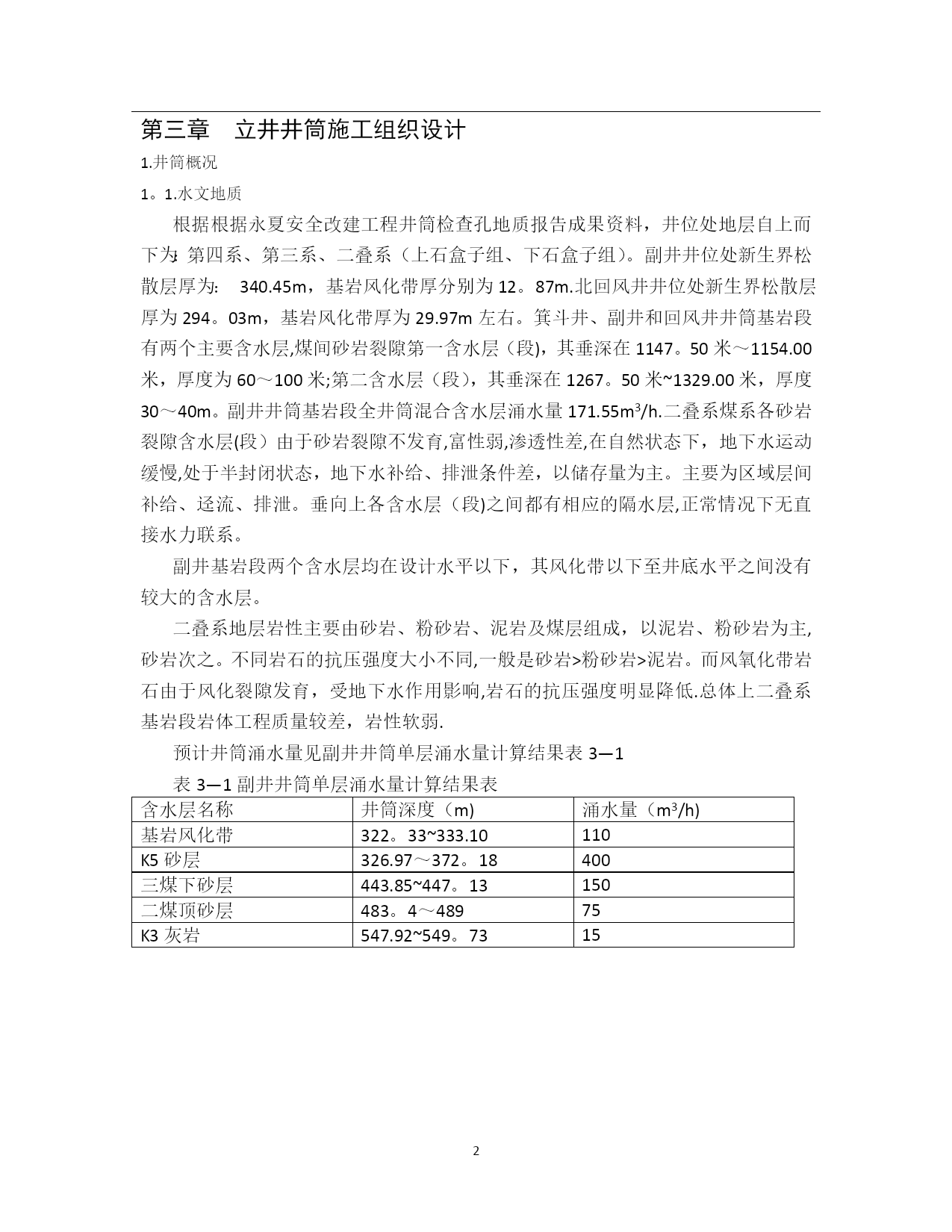

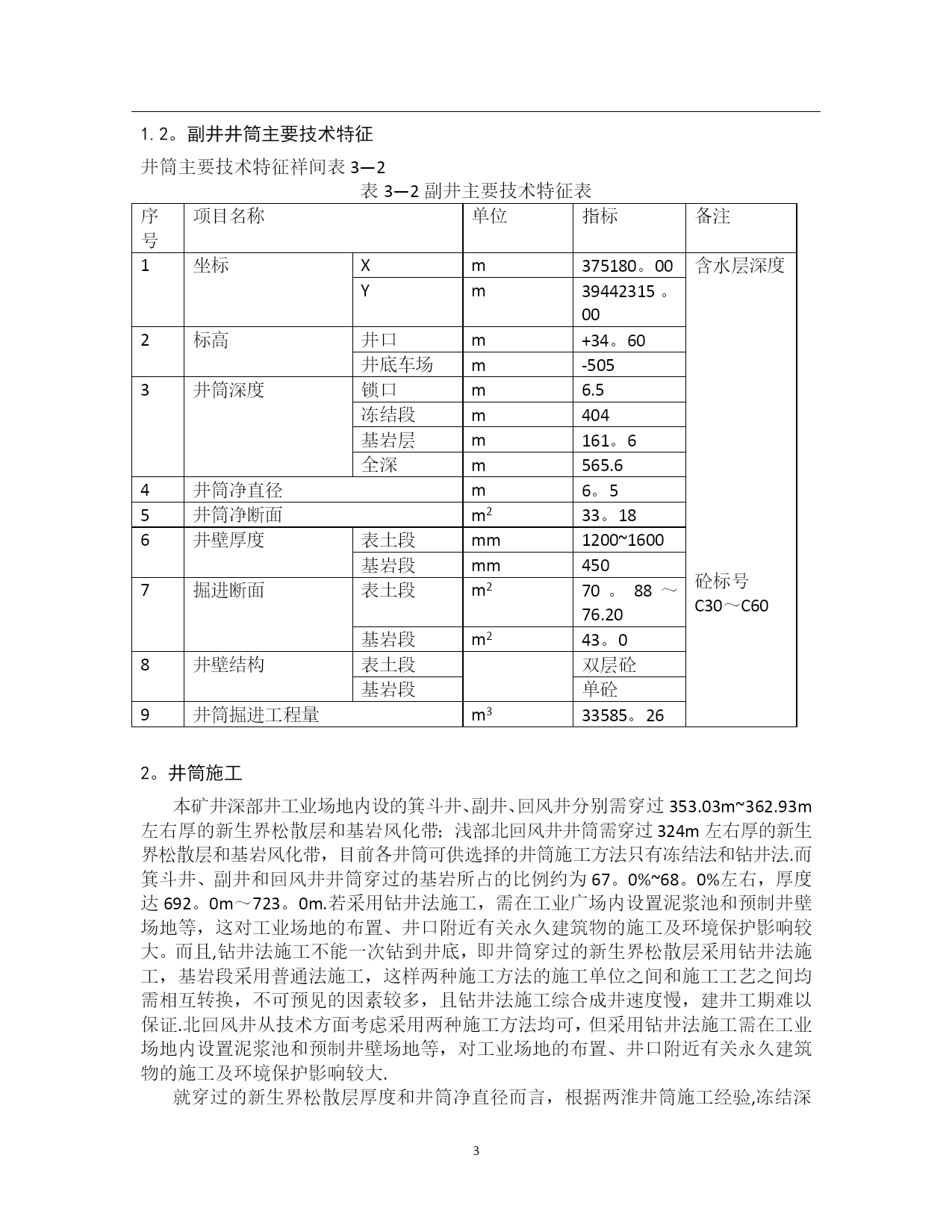

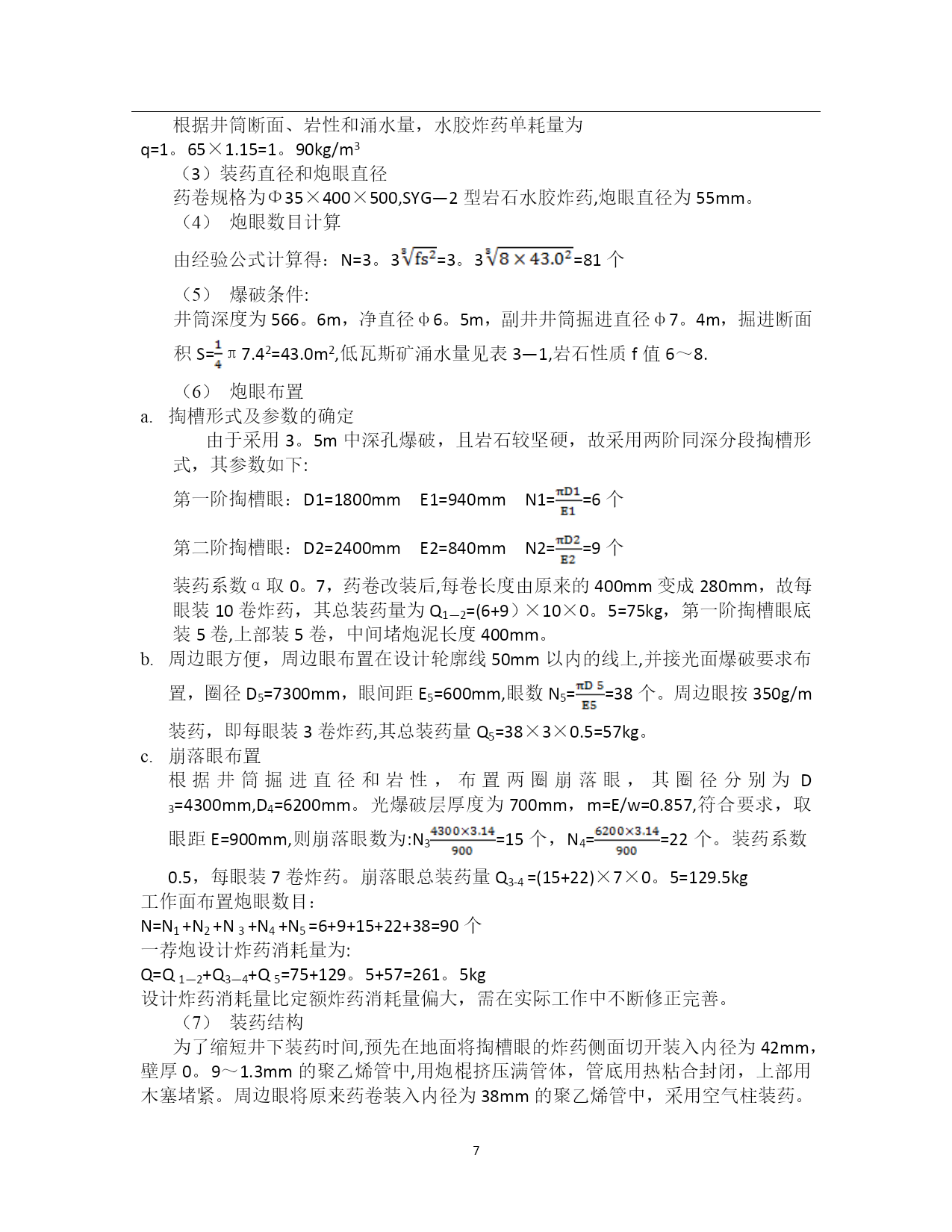

PAGE\*MERGEFORMAT14第三章立井井筒施工组织设计【实用文档】doc文档可直接使用可编辑，欢迎下载第三章立井井筒施工组织设计1.井筒概况1。1.水文地质根据根据永夏安全改建工程井筒检查孔地质报告成果资料，井位处地层自上而下为：第四系、第三系、二叠系（上石盒子组、下石盒子组）。副井井位处新生界松散层厚为：340.45m，基岩风化带厚分别为12。87m.北回风井井位处新生界松散层厚为294。03m，基岩风化带厚为29.97m左右。箕斗井、副井和回风井井筒基岩段有两个主要含水层,煤间砂岩裂隙第一含水层（段)，其垂深在1147。50米～1154.00米，厚度为60～100米;第二含水层（段），其垂深在1267。50米~1329.00米，厚度30～40m。副井井筒基岩段全井筒混合含水层涌水量171.55m3/h.二叠系煤系各砂岩裂隙含水层(段）由于砂岩裂隙不发育,富性弱,渗透性差,在自然状态下，地下水运动缓慢,处于半封闭状态，地下水补给、排泄条件差，以储存量为主。主要为区域层间补给、迳流、排泄。垂向上各含水层（段)之间都有相应的隔水层,正常情况下无直接水力联系。副井基岩段两个含水层均在设计水平以下，其风化带以下至井底水平之间没有较大的含水层。二叠系地层岩性主要由砂岩、粉砂岩、泥岩及煤层组成，以泥岩、粉砂岩为主,砂岩次之。不同岩石的抗压强度大小不同,一般是砂岩>粉砂岩>泥岩。而风氧化带岩石由于风化裂隙发育，受地下水作用影响,岩石的抗压强度明显降低.总体上二叠系基岩段岩体工程质量较差，岩性软弱.预计井筒涌水量见副井井筒单层涌水量计算结果表3—1表3—1副井井筒单层涌水量计算结果表含水层名称井筒深度（m)涌水量（m3/h)基岩风化带322。33~333.10110K5砂层326.97～372。18400三煤下砂层443.85~447。13150二煤顶砂层483。4～48975K3灰岩547.92~549。73151.2。副井井筒主要技术特征井筒主要技术特征祥间表3—2表3—2副井主要技术特征表序号项目名称单位指标备注1坐标Xm375180。00含水层深度砼标号C30～C60Ym39442315。002标高井口m+34。60井底车场m-5053井筒深度锁口m6.5冻结段m404基岩层m161。6全深m565.64井筒净直径m6。55井筒净断面m233。186井壁厚度表土段mm1200~1600基岩段mm4507掘进断面表土段m270。88～76.20基岩段m243。08井壁结构表土段双层砼基岩段单砼9井筒掘进工程量m333585。262。井筒施工本矿井深部井工业场地内设的箕斗井、副井、回风井分别需穿过353.03m~362.93m左右厚的新生界松散层和基岩风化带；浅部北回风井井筒需穿过324m左右厚的新生界松散层和基岩风化带，目前各井筒可供选择的井筒施工方法只有冻结法和钻井法.而箕斗井、副井和回风井井筒穿过的基岩所占的比例约为67。0%~68。0%左右，厚度达692。0m～723。0m.若采用钻井法施工，需在工业广场内设置泥浆池和预制井壁场地等，这对工业场地的布置、井口附近有关永久建筑物的施工及环境保护影响较大。而且,钻井法施工不能一次钻到井底，即井筒穿过的新生界松散层采用钻井法施工，基岩段采用普通法施工，这样两种施工方法的施工单位之间和施工工艺之间均需相互转换，不可预见的因素较多，且钻井法施工综合成井速度慢，建井工期难以保证.北回风井从技术方面考虑采用两种施工方法均可，但采用钻井法施工需在工业场地内设置泥浆池和预制井壁场地等，对工业场地的布置、井口附近有关永久建筑物的施工及环境保护影响较大.就穿过的新生界松散层厚度和井筒净直径而言，根据两淮井筒施工经验,冻结深度在389。0～400.0m左右的箕斗井、副井、回风井和冻结深度在340.0m的北回风井井筒，不仅技术可靠，经济合理,而且建井速度、工期和井壁质量均较易得到保证。综上所述，本矿井内设的副井穿过的新生界松散层段井筒建议采用冻结法施工。2。1.表土施工2.1。1。表土特征表土层为第三、第四系冲积层，厚292。68m，主要由粘土和粉细砂组成，由于粘土前度低,可塑性强，塑性指数在14。1～19.9之间，且粘土具有亲水性,遇水膨胀及失水收缩的特征，在天然状态下处于固结状态。一旦开挖采动，可与上覆砂层沟通，在水的作用下，结构遭到破坏，力学强度降低,同时产生膨胀、你话沿界面滑动等。对井筒稳定不利.风化带厚度33.6～41.6m,为上石盒子组岩层，主要由泥岩、砂质泥岩和中细砂组成。预部风化裂隙发育，岩层破碎，该层含水微弱。2.1.2。临时锁口根据设计图纸,副井井筒有深度为6。5m的井颈，在井颈结构
