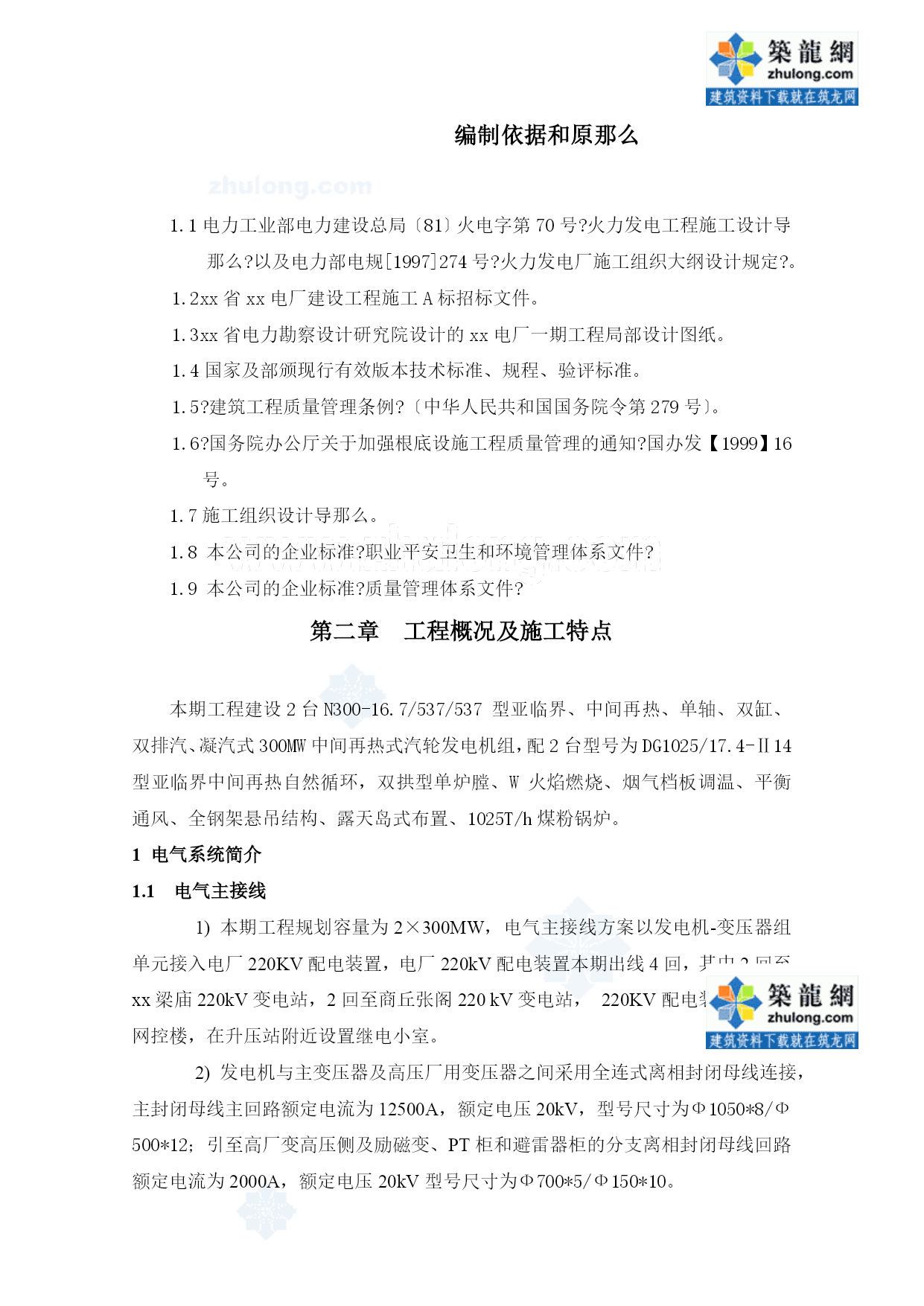

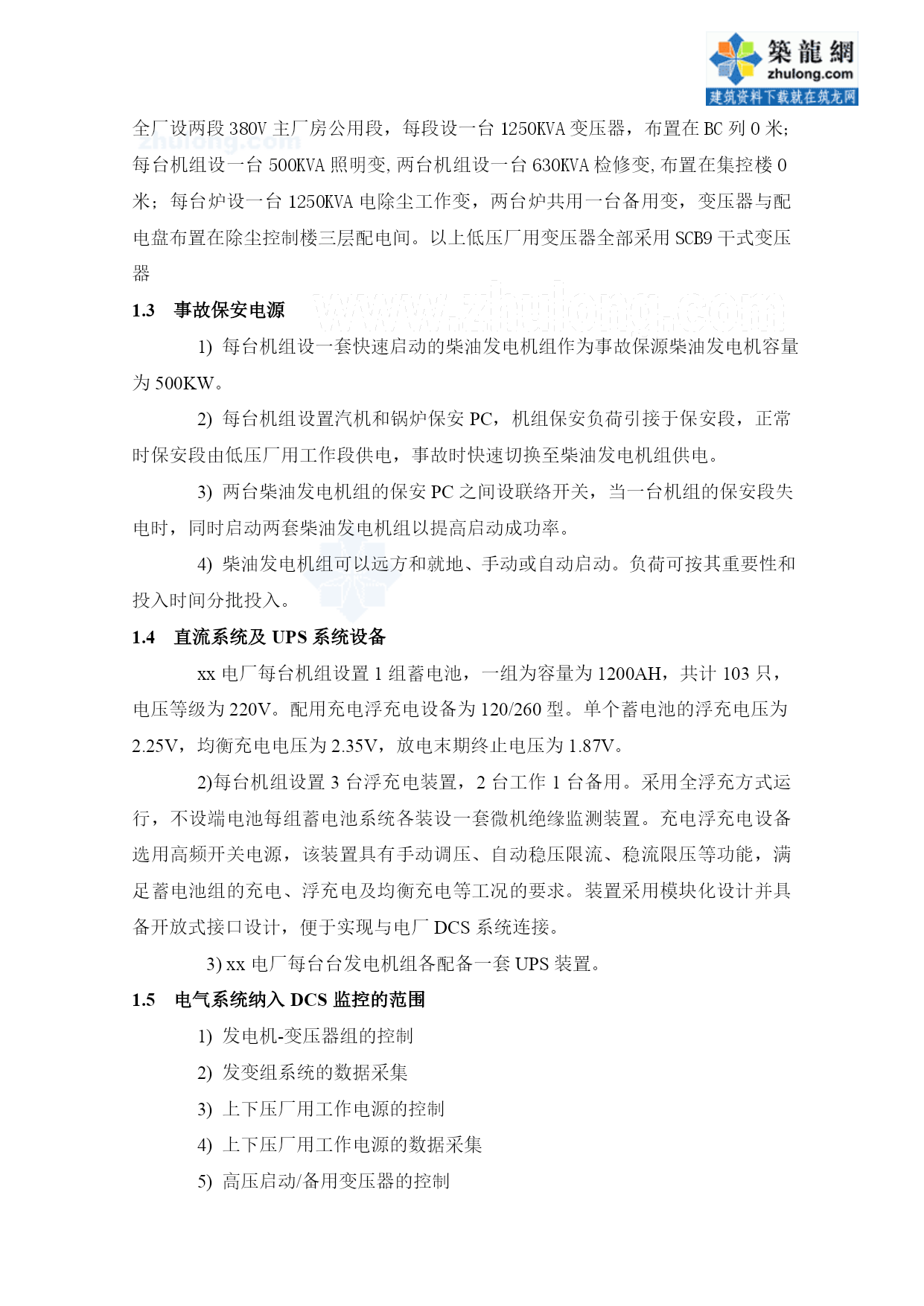

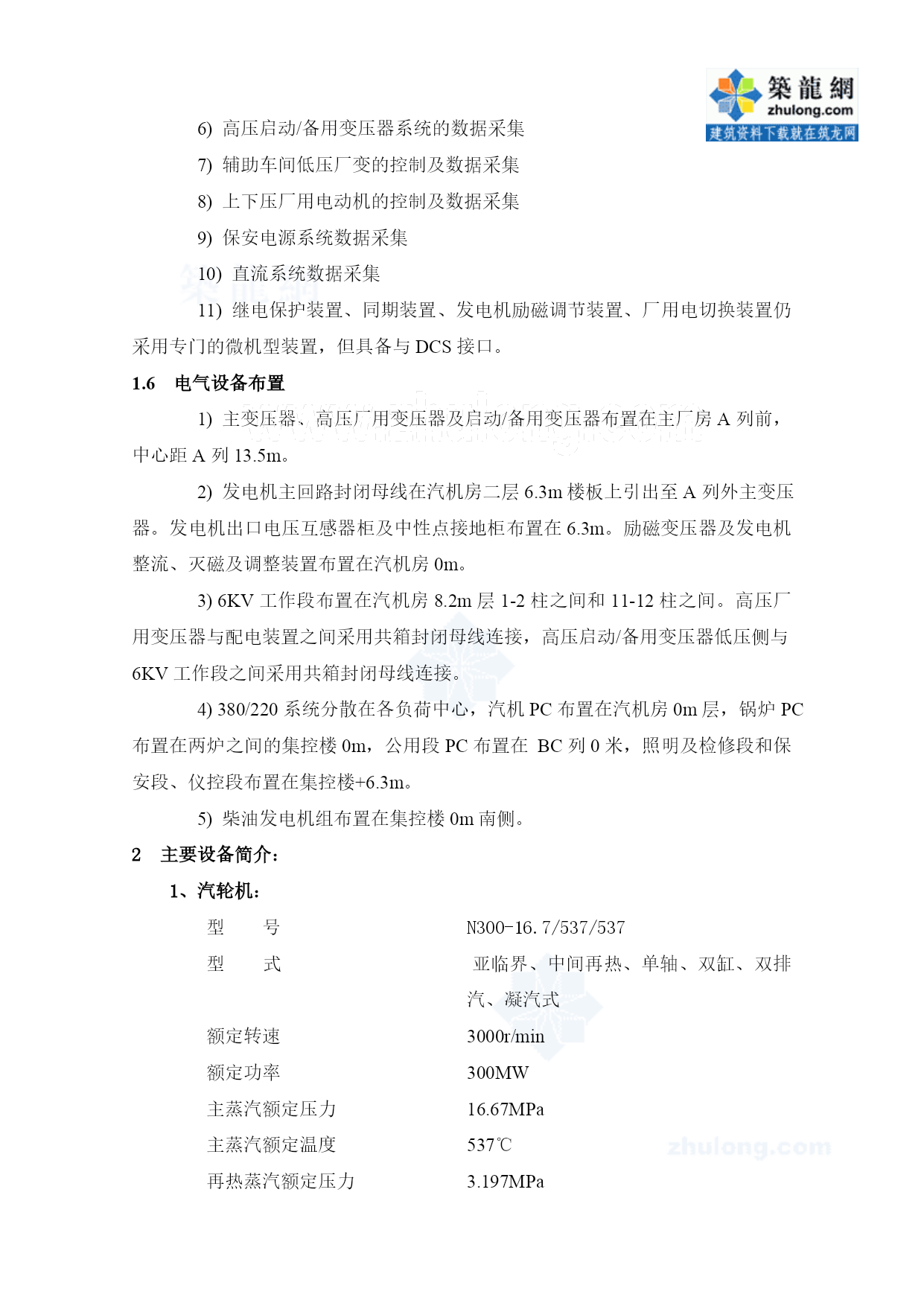

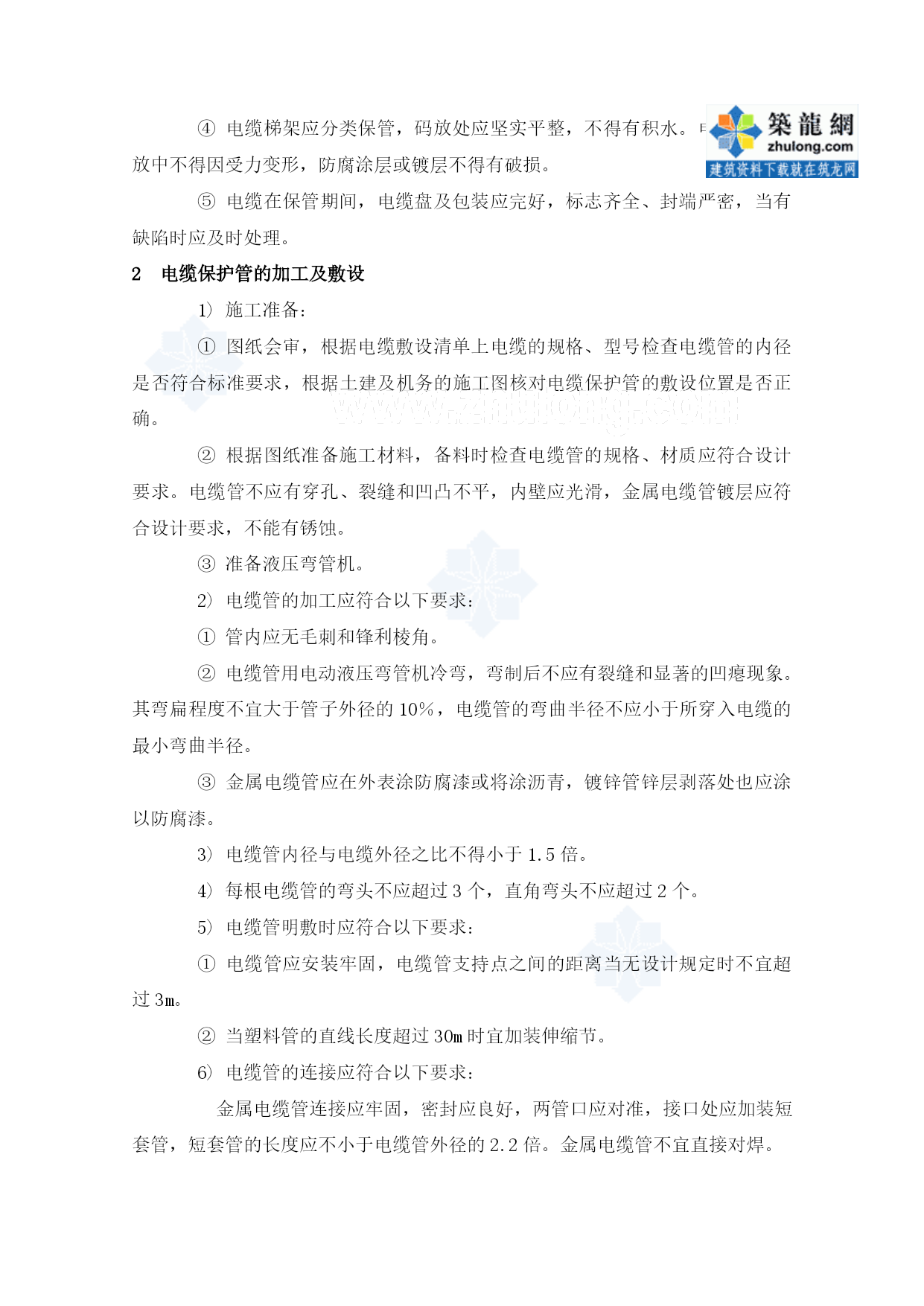

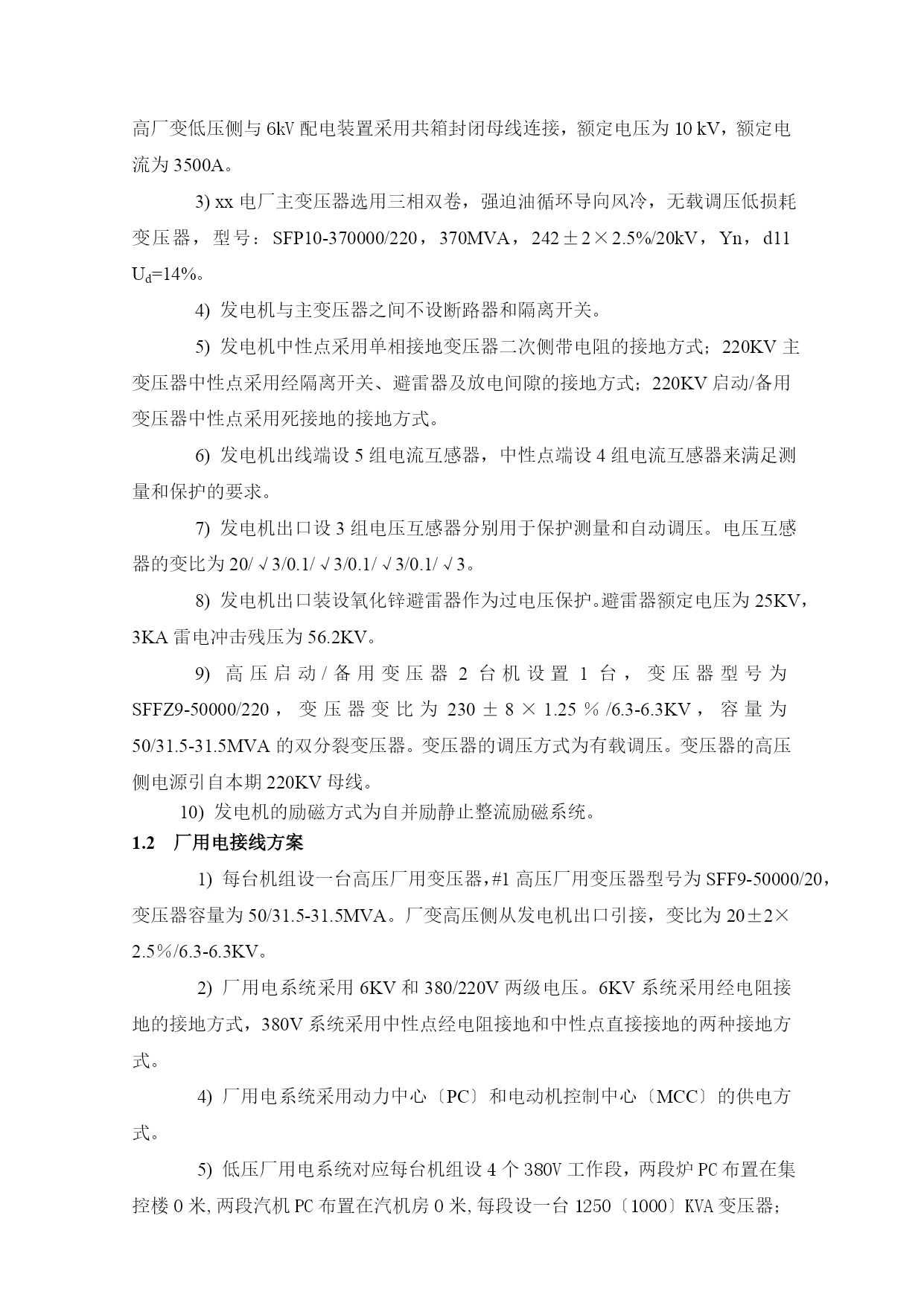

某电厂设备安装工程施工组织设计【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）编制依据和原那么1.1电力工业部电力建设总局〔81〕火电字第70号?火力发电工程施工设计导那么?以及电力部电规[1997]274号?火力发电厂施工组织大纲设计规定?。1.2xx省xx电厂建设工程施工A标招标文件。1.3xx省电力勘察设计研究院设计的xx电厂一期工程局部设计图纸。1.4国家及部颁现行有效版本技术标准、规程、验评标准。1.5?建筑工程质量管理条例?〔中华人民共和国国务院令第279号〕。1.6?国务院办公厅关于加强根底设施工程质量管理的通知?国办发【1999】16号。1.7施工组织设计导那么。1.8本公司的企业标准?职业平安卫生和环境管理体系文件?1.9本公司的企业标准?质量管理体系文件?第二章工程概况及施工特点本期工程建设2台N300-16.7/537/537型亚临界、中间再热、单轴、双缸、双排汽、凝汽式300MW中间再热式汽轮发电机组，配2台型号为DG1025/17.4-Ⅱ14型亚临界中间再热自然循环，双拱型单炉膛、W火焰燃烧、烟气档板调温、平衡通风、全钢架悬吊结构、露天岛式布置、1025T/h煤粉锅炉。1电气系统简介1.1电气主接线1)本期工程规划容量为2×300MW，电气主接线方案以发电机-变压器组单元接入电厂220KV配电装置，电厂220kV配电装置本期出线4回，其中2回至xx梁庙220kV变电站，2回至商丘张阁220kV变电站，220KV配电装置不设置网控楼，在升压站附近设置继电小室。2)发电机与主变压器及高压厂用变压器之间采用全连式离相封闭母线连接，主封闭母线主回路额定电流为12500A，额定电压20kV，型号尺寸为Ф1050*8/Ф500*12；引至高厂变高压侧及励磁变、PT柜和避雷器柜的分支离相封闭母线回路额定电流为2000A，额定电压20kV型号尺寸为Ф700*5/Ф150*10。高厂变低压侧与6kV配电装置采用共箱封闭母线连接，额定电压为10kV，额定电流为3500A。3)xx电厂主变压器选用三相双卷，强迫油循环导向风冷，无载调压低损耗变压器，型号：SFP10-370000/220，370MVA，242±2×2.5%/20kV，Yn，d11Ud=14%。4)发电机与主变压器之间不设断路器和隔离开关。5)发电机中性点采用单相接地变压器二次侧带电阻的接地方式；220KV主变压器中性点采用经隔离开关、避雷器及放电间隙的接地方式；220KV启动/备用变压器中性点采用死接地的接地方式。6)发电机出线端设5组电流互感器，中性点端设4组电流互感器来满足测量和保护的要求。7)发电机出口设3组电压互感器分别用于保护测量和自动调压。电压互感器的变比为20/√3/0.1/√3/0.1/√3/0.1/√3。8)发电机出口装设氧化锌避雷器作为过电压保护。避雷器额定电压为25KV，3KA雷电冲击残压为56.2KV。9)高压启动/备用变压器2台机设置1台，变压器型号为SFFZ9-50000/220，变压器变比为230±8×1.25％/6.3-6.3KV，容量为50/31.5-31.5MVA的双分裂变压器。变压器的调压方式为有载调压。变压器的高压侧电源引自本期220KV母线。10)发电机的励磁方式为自并励静止整流励磁系统。1.2厂用电接线方案1)每台机组设一台高压厂用变压器，#1高压厂用变压器型号为SFF9-50000/20，变压器容量为50/31.5-31.5MVA。厂变高压侧从发电机出口引接，变比为20±2×2.5％/6.3-6.3KV。2)厂用电系统采用6KV和380/220V两级电压。6KV系统采用经电阻接地的接地方式，380V系统采用中性点经电阻接地和中性点直接接地的两种接地方式。4)厂用电系统采用动力中心〔PC〕和电动机控制中心〔MCC〕的供电方式。5)低压厂用电系统对应每台机组设4个380V工作段，两段炉PC布置在集控楼0米,两段汽机PC布置在汽机房0米,每段设一台1250〔1000〕KVA变压器；全厂设两段380V主厂房公用段，每段设一台1250KVA变压器，布置在BC列0米；每台机组设一台500KVA照明变,两台机组设一台630KVA检修变,布置在集控楼0米；每台炉设一台1250KVA电除尘工作变，两台炉共用一台备用变，变压器与配电盘布置在除尘控制楼三层配电间。以上低压厂用变压器全部采用SCB9干式变压器1.3事故保安电源1)每台机组设一套快速启动的柴油发电机组作为事故保源柴油发电机容量为500KW。2)每台机组设置汽机和锅炉保安PC，机组保安负荷引接于保安段，正常时保安段由低压厂用工作段供电，事故时快速切换至柴油发电机组供电。
