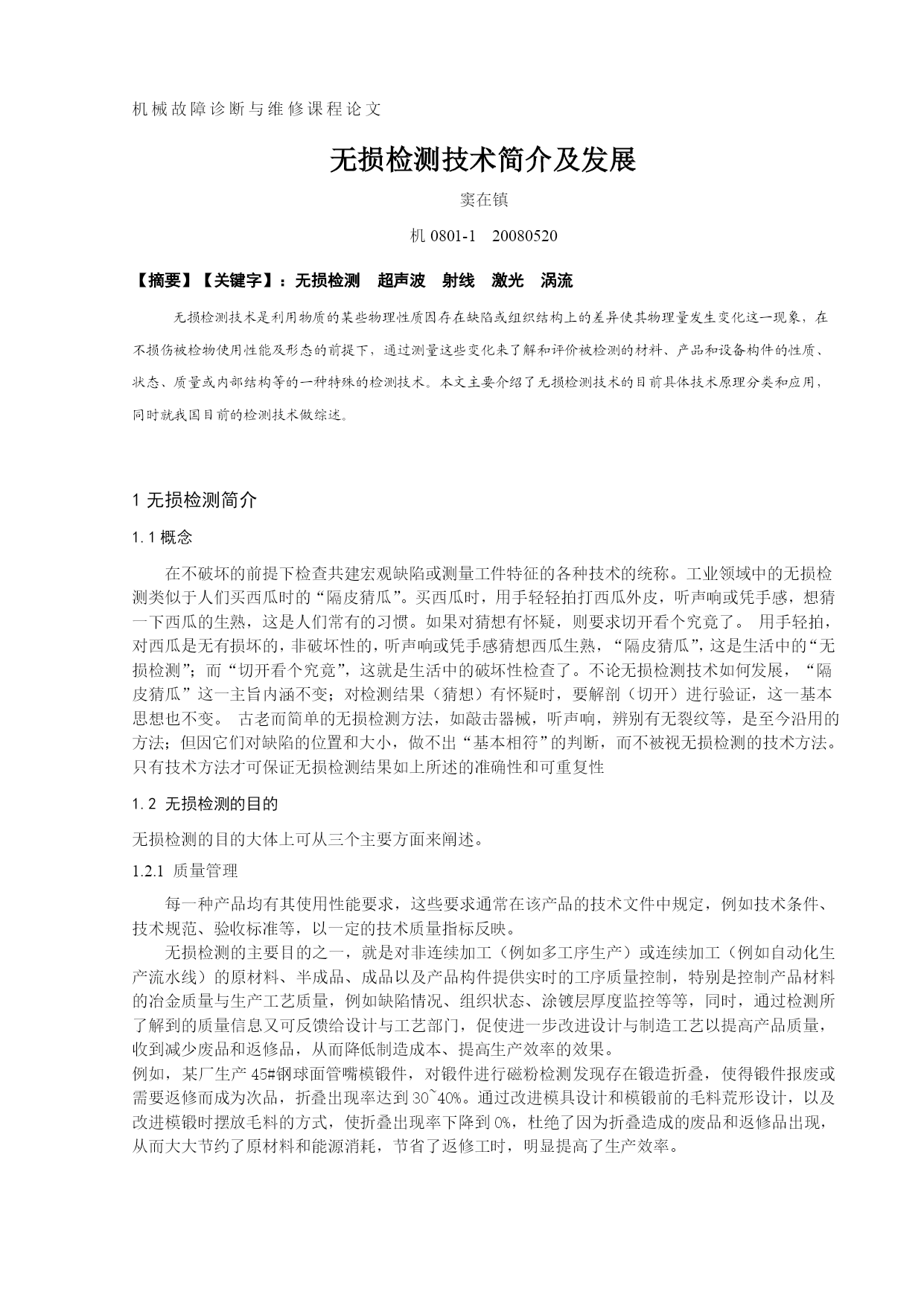

机械故障诊断与维修课程论文无损检测技术简介及发展窦在镇机0801-120080520【摘要】【关键字】：无损检测超声波射线激光涡流无损检测技术是利用物质的某些物理性质因存在缺陷或组织结构上的差异使其物理量发生变化这一现象，在不损伤被检物使用性能及形态的前提下，通过测量这些变化来了解和评价被检测的材料、产品和设备构件的性质、状态、质量或内部结构等的一种特殊的检测技术。本文主要介绍了无损检测技术的目前具体技术原理分类和应用，同时就我国目前的检测技术做综述。1无损检测简介1.1概念在不破坏的前提下检查共建宏观缺陷或测量工件特征的各种技术的统称。工业领域中的无损检测类似于人们买西瓜时的“隔皮猜瓜”。买西瓜时，用手轻轻拍打西瓜外皮，听声响或凭手感，想猜一下西瓜的生熟，这是人们常有的习惯。如果对猜想有怀疑，则要求切开看个究竟了。用手轻拍，对西瓜是无有损坏的，非破坏性的，听声响或凭手感猜想西瓜生熟，“隔皮猜瓜”，这是生活中的“无损检测”；而“切开看个究竟”，这就是生活中的破坏性检查了。不论无损检测技术如何发展，“隔皮猜瓜”这一主旨内涵不变；对检测结果（猜想）有怀疑时，要解剖（切开）进行验证，这一基本思想也不变。古老而简单的无损检测方法，如敲击器械，听声响，辨别有无裂纹等，是至今沿用的方法；但因它们对缺陷的位置和大小，做不出“基本相符”的判断，而不被视无损检测的技术方法。只有技术方法才可保证无损检测结果如上所述的准确性和可重复性1.2无损检测的目的无损检测的目的大体上可从三个主要方面来阐述。1.2.1质量管理每一种产品均有其使用性能要求，这些要求通常在该产品的技术文件中规定，例如技术条件、技术规范、验收标准等，以一定的技术质量指标反映。无损检测的主要目的之一，就是对非连续加工（例如多工序生产）或连续加工（例如自动化生产流水线）的原材料、半成品、成品以及产品构件提供实时的工序质量控制，特别是控制产品材料的冶金质量与生产工艺质量，例如缺陷情况、组织状态、涂镀层厚度监控等等，同时，通过检测所了解到的质量信息又可反馈给设计与工艺部门，促使进一步改进设计与制造工艺以提高产品质量，收到减少废品和返修品，从而降低制造成本、提高生产效率的效果。例如，某厂生产45#钢球面管嘴模锻件，对锻件进行磁粉检测发现存在锻造折叠，使得锻件报废或需要返修而成为次品，折叠出现率达到30~40%。通过改进模具设计和模锻前的毛料荒形设计，以及改进模锻时摆放毛料的方式，使折叠出现率下降到0%，杜绝了因为折叠造成的废品和返修品出现，从而大大节约了原材料和能源消耗，节省了返修工时，明显提高了生产效率。又例如某厂用电弧炉冶炼5CrNiMo热作模具钢，对钢锭开坯锻制成模具毛坯，在投入机械加工之前采用超声波检测，发现比率高达48%存在白点缺陷而导致报废。经过改进冶炼原材料的质量控制、增加炉料烘烤工艺以去除湿气，并且在钢锭开坯锻制成模具毛坯后立即进行红装等温退火处理等一系列的工艺改进，杜绝了白点的产生，大大提高了钢材的收得率，节约了冶炼与锻造的能源消耗并明显提高了生产效率。由此可见，在生产制造过程中采用无损检测技术，及时检出原始的和加工过程中出现的各种缺陷并据此加以控制，防止不符合质量要求的原材料、半成品流入下道工序，避免徒劳无功所导致的工时、人力、原材料以及能源的浪费，同时也促使设计和工艺方面的改进，亦即避免出现最终产品的“质量不足”。另一方面，利用无损检测技术也可以根据验收标准将材料、产品的质量水平控制在适合使用性能要求的范围内，避免无限度地提高质量要求造成所谓的“质量过剩”。利用无损检测技术还可以通过检测确定缺陷所处的位置，在不影响设计性能的前提下使用某些存在缺陷的材料或半成品，例如缺陷处于加工余量之内，或者允许局部修磨或修补，或者调整加工工艺使缺陷位于将要加工去除的部位等等，从而可以提高材料的利用率，获得良好的经济效益。因此，无损检测技术在降低生产制造费用、提高材料利用率、提高生产效率，使产品同时满足使用性能要求（质量水平）和经济效益的需求两方面都起着重要的作用。1.2.2质量鉴定已制成的产品（包括材料、零部件等）在投入使用或作进一步加工，或进行组装之前，需要进行最终检验，亦即质量鉴定，确定其是否达到设计性能要求，能否安全使用，亦即判别其是否合格，以免给以后的使用造成隐患。例如，某厂从国外进口的WNr2713热作模具钢轧棒，未经无损检验即投入锻造加工，结果出现大约56%的锻件开裂报废，经济损失很大，其原因是该批轧棒中存在严重的白点缺陷。又如某厂使用5CrNiMo热作模具钢制成的三吨模锻锤用整体模，在三吨模锻锤上锻制铝合金锻件，仅生产了数十件锻件，模具即开裂报废，按模具的正常设计寿命应能至少生产数千件，其原因是该模具存在严重的过热粗晶。又
