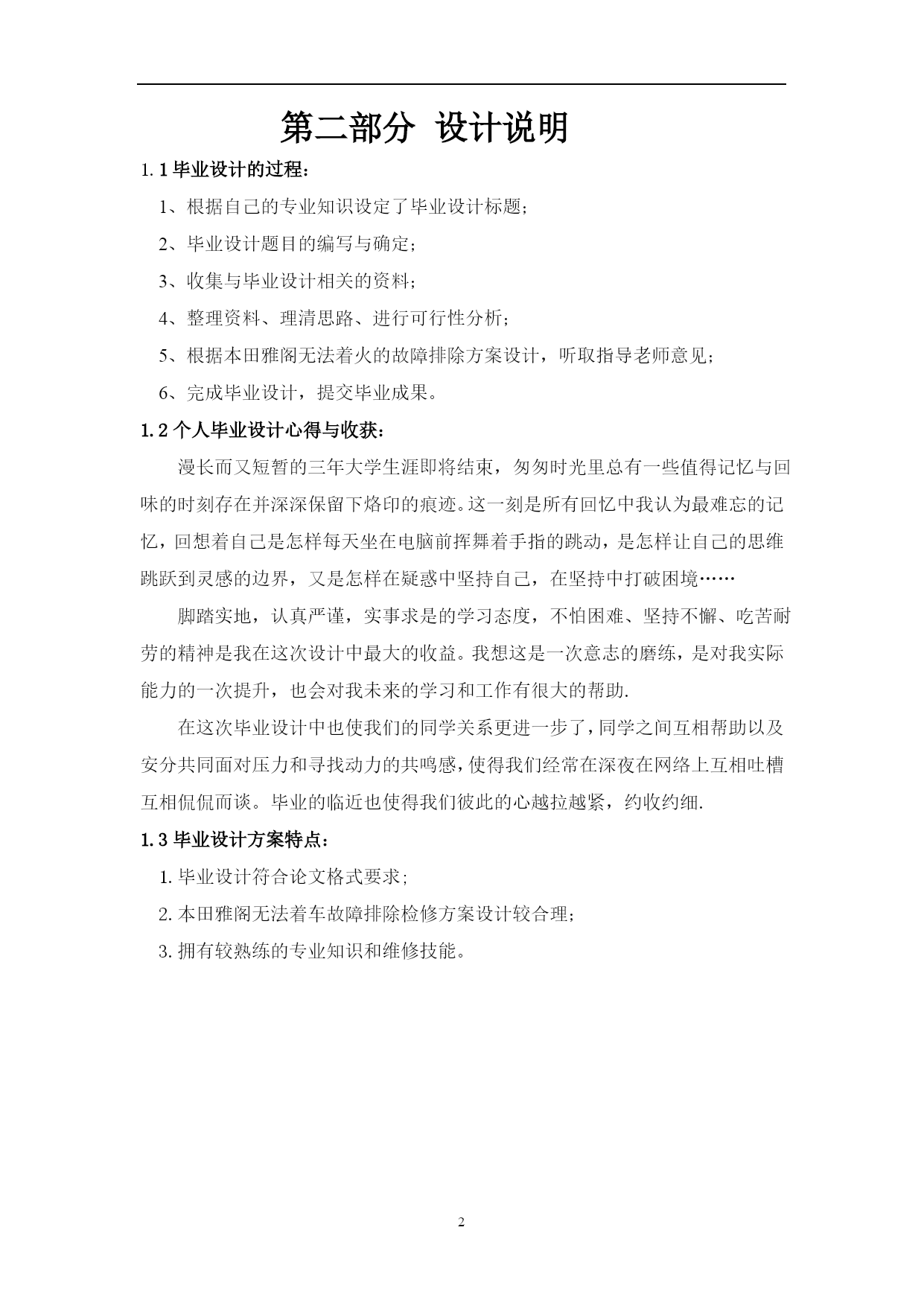

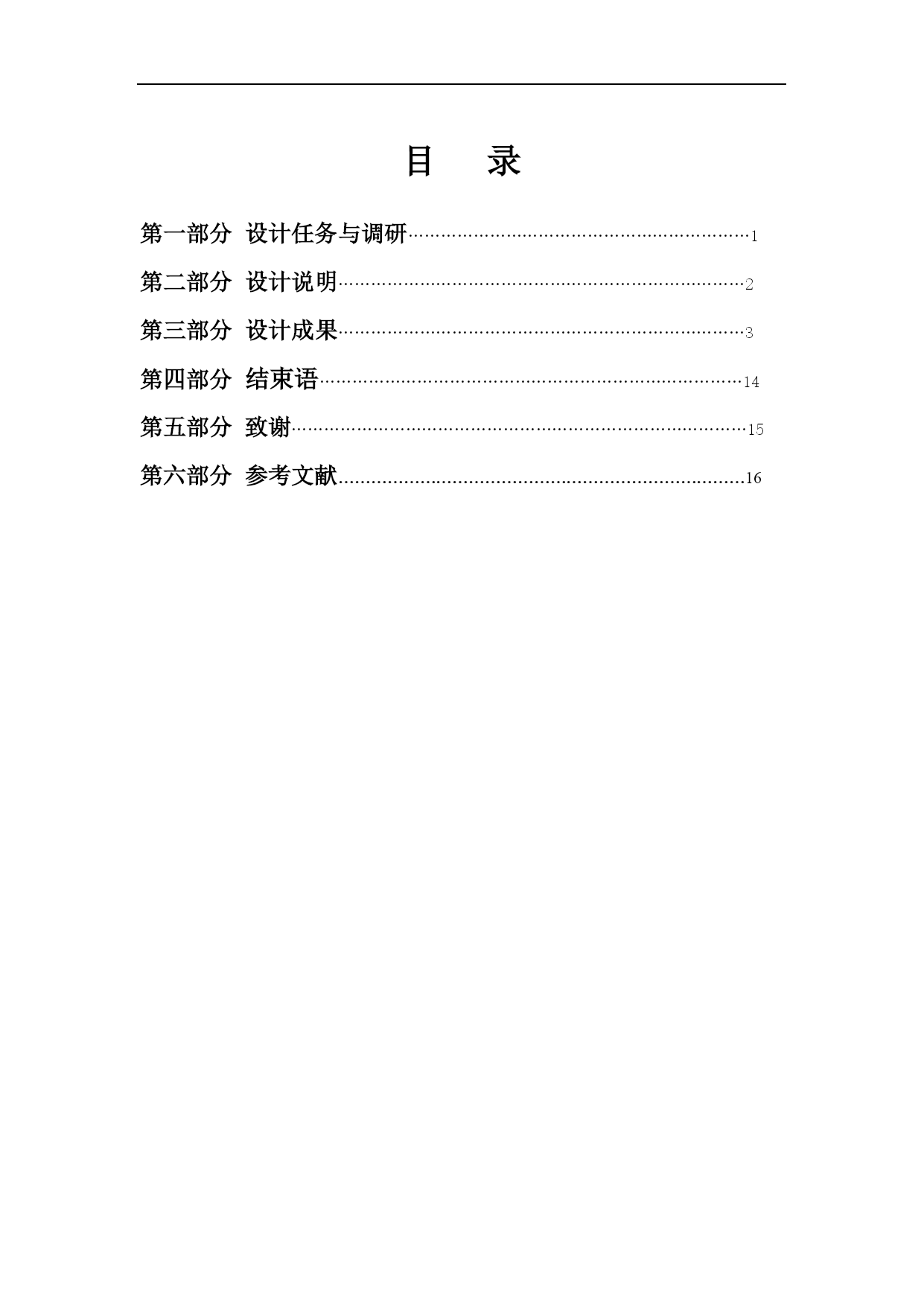

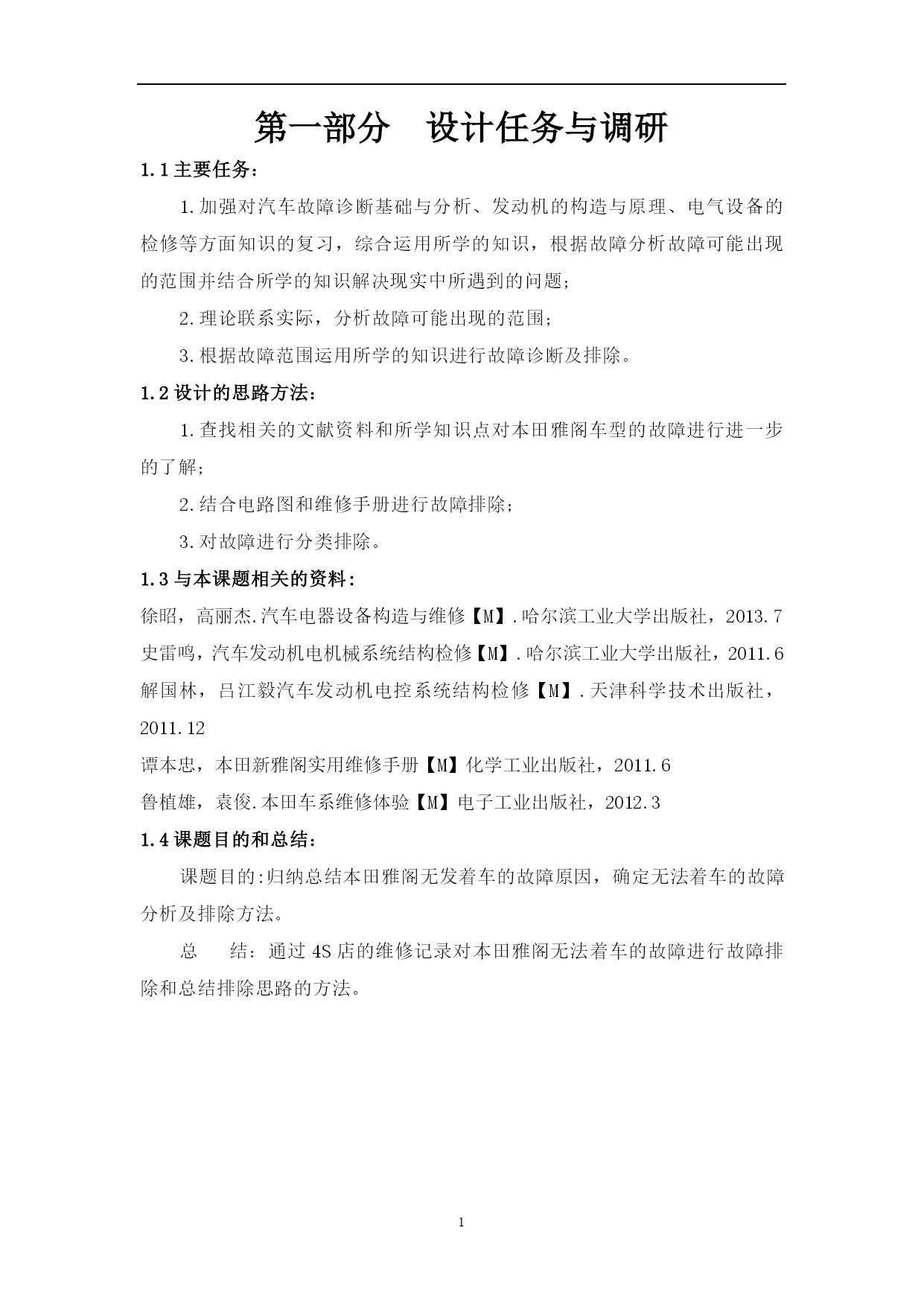

目录第一部分设计任务与调研………………………………………………………1第二部分设计说明…………………………………………………………………2第三部分设计成果…………………………………………………………………3第四部分结束语……………………………………………………………………14第五部分致谢…………………………………………………………………………15第六部分参考文献…………………………………………………………………16PAGE\*MERGEFORMAT16第一部分设计任务与调研1.1主要任务:1.加强对汽车故障诊断基础与分析、发动机的构造与原理、电气设备的检修等方面知识的复习,综合运用所学的知识,根据故障分析故障可能出现的范围并结合所学的知识解决现实中所遇到的问题;2.理论联系实际,分析故障可能出现的范围;3.根据故障范围运用所学的知识进行故障诊断及排除。1.2设计的思路方法:1.查找相关的文献资料和所学知识点对本田雅阁车型的故障进行进一步的了解;2.结合电路图和维修手册进行故障排除;3.对故障进行分类排除。1.3与本课题相关的资料:徐昭,高丽杰.汽车电器设备构造与维修【M】.哈尔滨工业大学出版社,2013.7史雷鸣,汽车发动机电机械系统结构检修【M】.哈尔滨工业大学出版社,2011.6解国林,吕江毅汽车发动机电控系统结构检修【M】.天津科学技术出版社,2011.12谭本忠,本田新雅阁实用维修手册【M】化学工业出版社,2011.6鲁植雄,袁俊.本田车系维修体验【M】电子工业出版社,2012.31.4课题目的和总结:课题目的:归纳总结本田雅阁无发着车的故障原因,确定无法着车的故障分析及排除方法。总结:通过4S店的维修记录对本田雅阁无法着车的故障进行故障排除和总结排除思路的方法。第二部分设计说明1.1毕业设计的过程:1、根据自己的专业知识设定了毕业设计标题;2、毕业设计题目的编写与确定;3、收集与毕业设计相关的资料;4、整理资料、理清思路、进行可行性分析;5、根据本田雅阁无法着火的故障排除方案设计,听取指导老师意见;6、完成毕业设计,提交毕业成果。1.2个人毕业设计心得与收获:漫长而又短暂的三年大学生涯即将结束,匆匆时光里总有一些值得记忆与回味的时刻存在并深深保留下烙印的痕迹。这一刻是所有回忆中我认为最难忘的记忆,回想着自己是怎样每天坐在电脑前挥舞着手指的跳动,是怎样让自己的思维跳跃到灵感的边界,又是怎样在疑惑中坚持自己,在坚持中打破困境……脚踏实地,认真严谨,实事求是的学习态度,不怕困难、坚持不懈、吃苦耐劳的精神是我在这次设计中最大的收益。我想这是一次意志的磨练,是对我实际能力的一次提升,也会对我未来的学习和工作有很大的帮助.在这次毕业设计中也使我们的同学关系更进一步了,同学之间互相帮助以及安分共同面对压力和寻找动力的共鸣感,使得我们经常在深夜在网络上互相吐槽互相侃侃而谈。毕业的临近也使得我们彼此的心越拉越紧,约收约细.1.3毕业设计方案特点:1.毕业设计符合论文格式要求;2.本田雅阁无法着车故障排除检修方案设计较合理;3.拥有较熟练的专业知识和维修技能。第三部分设计成果2.1起动系统故障诊断与排除方法2.1.1故障现象:打开点火开关,起动机不转。2.1.2故障可能范围:a﹑起动电源故障b﹑点火开关故障c﹑起动机本身故障d﹑自动变速器档位开关故障和起动控制线路故障2.1.3电路图图2-1起动系统电路图2.1.4起动机不转故障分析a、起动电路及电源不正常b、起动信号电路不正常c、起动机不正常d、起动继电器不正常2.1.5故障诊断流程图起动机无法起动,蓄电池电压在12V左右无电压或电压低于12V,测量点火开关上电压是否达到12V测量起动接线柱电压电压是达到12V否是是否检查点火开关到起动机的电路是否损坏点火开关故障测量电磁开关接线柱电压是否达到12V是是是否是检修点火开关到起动机的电路检修或更换点火开关电磁开关控制电路故障起动机故障检修电磁开关控制电路检查起动机图2-2起动机不转故障诊断流程图2.1.6故障排除方法1.仪表检查:仪表、P档指示灯亮,制动灯熄灭,方向盘能转动2.检查起动电源。首先可以打喇叭来判断电源是否正常,如果喇叭声音小,说明电源故障,用万用表检查蓄电池两极端子电压、起动机电源接线柱与电线是否有松动或接触不良,检查线路没有问题,如起动电源正常则进行下一步诊断。3.从发动机盖下将继电器盒中19号或23号或33号保险丝拆下,并将自动变速杆置于N或P位置,再起动发动机,看发动机是否能够起动。如果起动
