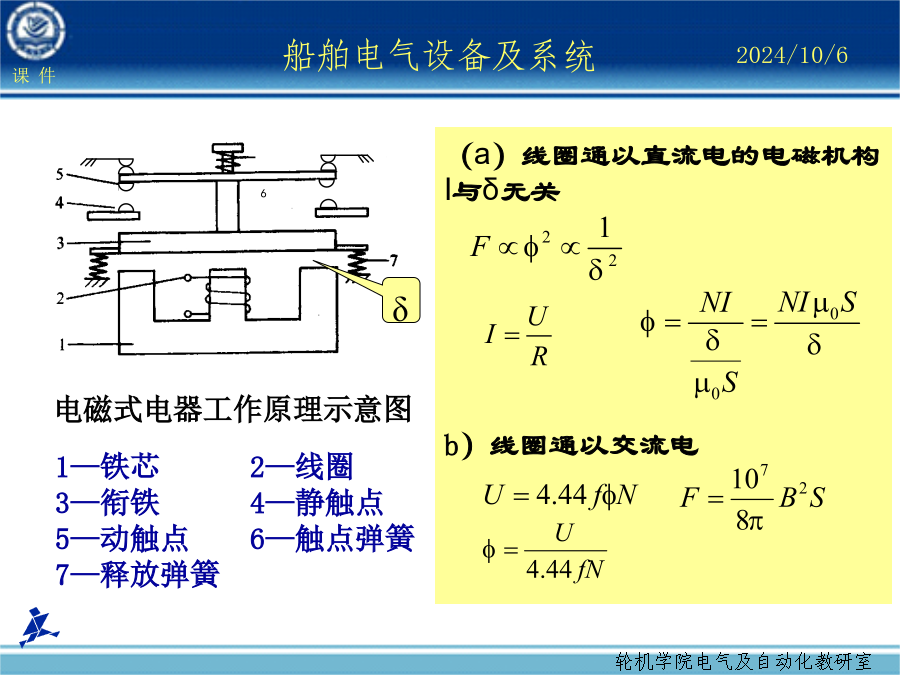

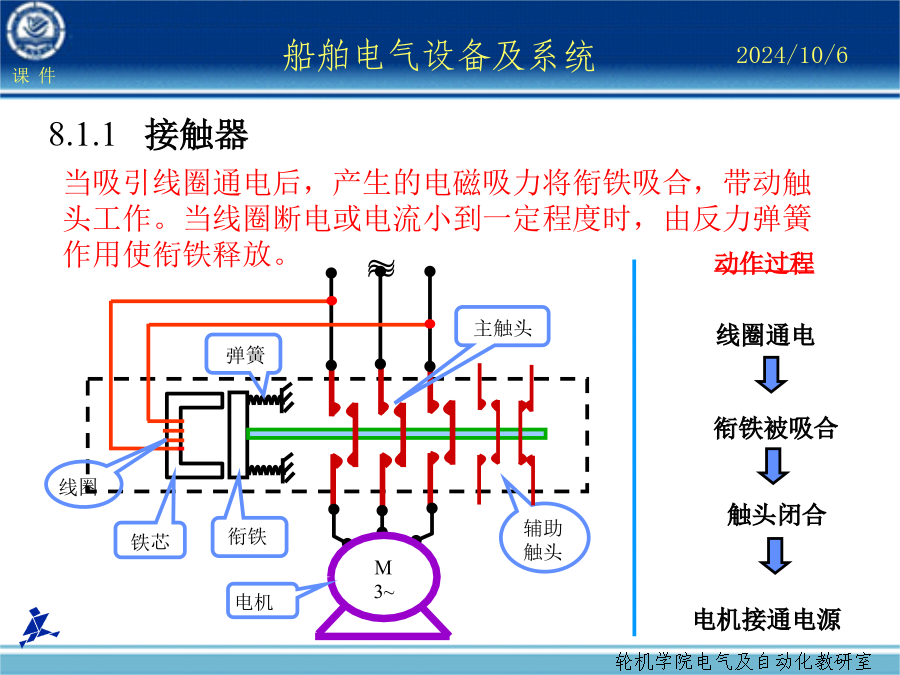

第8章电动机的自动控制基础内容简介电器是一种能根据外界的信号（机械力、电动力和其它物理量），自动或手动接通和断开电路，从而断续或连续地改变电路参数或状态，实现对电路或非电对象的切换、控制、保护、检测和调节用的电气元件或设备。§8.1控制电器的结构原理和功能8.1.1接触器1—铁芯2—线圈3—衔铁4—静触点5—动触点6—触点弹簧7—释放弹簧接触器有关符号：2)接触器的主要技术参数8.1.2主令电器1)按钮开关2)万能转换开关(多路多极开关)转换开关有自复位式和定位式两种操作方式。自复位式转换开关当人手离开操作手柄时能自动回复到原始位置；定位式转换开关则每隔30°或45°有一个定位。3)行程开关行程开关又称限位开关，是利用机械运动部件的碰撞或接近来控制其触头动作的开关电器。常用型式有按钮式和转臂式两种主令控制器是一种多位置多回路的控制开关，适合于频繁操作并要求有多种控制状态的场合，例如起货机、锚机的控制等。低压熔断器是低压配电系统中起安全保护作用的一种电器，广泛应用于电网保护和用电设备保护。主要作短路保护，有时也可起过载保护作用。船上常用的有管式和螺旋式。熔断器按结构可分为：开启式、半封闭式和封闭式三种。封闭式熔断器又分为无填料管式、有填料管式和有填料螺旋式等。1．熔断器的结构和特征（1）插入式熔断器（2）螺旋式熔断器（3）有填料封闭管式快速熔断器2．熔断器的选用（1）电灯支路：熔体额定电流≥支路上所有电灯的工作电流之和。（2）单台直接起动电动机：熔体额定电流＝（1．5～2．5）×电动机额定电流（3）配电变压器低压侧：熔体额定电流＝（1～1．2）×变压器低压侧额定电流熔体额定电流的选择：3．熔断器使用时的注意事项（1）根据各种电器设备用电情况（电压等级、电流等级、负载变化情况等），在更换熔体时，应按规定换上相同型号、材料、尺寸、电流等级的熔体。（2）按线路电压等级选用相应电压等级的熔断器，通常熔断器额定电压不应低于线路额定电压。（3）根据配电系统中可能出现的最大短路电流，选择具有相应分断能力的熔断器。（4）在电路中，各级熔断器应相应配合，通常要求前一级熔体比后一级熔体的额定电流大2～3倍，以免发生越级动作而扩大停电范围。（5）不能随便改变熔断器的工作方式，在熔体熔断后，应根据熔断管端头上所标明的规格，换上相应的新熔断管。不能用一根熔丝搭在熔管的两端，装入熔断器内继续使用。（6）作为电动机保护的熔断器，应按要求选择熔丝，而熔断器只能作电动机主回路的短路保护，不能作过载保护。（7）在下列线路中，不允许接入熔断器①接地线路中。②三相四线制的中性线路中。③直流电动机的励磁回路。三、接触器接触器是利用电磁吸力原理用于频繁地接通和切断大电流电路(即主电路)的开关电器。接触器按控制电流的种类可分为：交流接触器和直流接触器，两类接触器在触头系统、电磁机构、灭弧装置等方面均有所不同。按操作方式分有：1．交流接触器图8-6是交流接触器的结构图和原理图。它主要是由电磁铁和触点组两部分组成。按状态的不同，接触器的触点分为动合（常开）触点和动断（常闭）触点两种。接触器在线圈未通电时的状态称为释放状态；线圈通电、铁心吸合时的状态称为吸合状态。接触器处于释放状态时断开、而处于吸合状态时闭合的触点称为动合触点；反之称为动断触点。辅助触点既有动合触点，也有动断触点，通常接在由按钮和接触器线圈组成的控制电路中，以实现某些功能，这部分电路又称辅助电路。图8-7接触器点动控制电路图8-8接触器连续运行控制电路2．直流接触器直流接触器由操作电磁系统、触点灭弧系统、辅助触点及底板等部分组成。当接通操作线圈的操作电源时，电磁系统就产生电磁吸力，带动可动部分，使接触器触点闭合；当操作线圈断电时，电磁吸力消失，在触点压力和反力弹簧的带动下，使触点断开。交直流接触器在电磁机构有很大的区别，交流接触器的线圈铁芯和衔铁由硅钢片叠成，以便减少铁损，而直流接触器的铁心和衔铁可用整块钢。交流接触器的吸引线圈因具有较大的交流阻抗，故线圈匝数比较少，且采用较粗的漆包铜线绕制。相比之下，直流接触器的线圈匝数较多，绕制的漆包线较细。图8-9短路环四、继电器继电器是根据电量(如电流、电压)或非电量(如时间、温度、压力、转速等)的变化而通断控制线路的电器，常用于信号传递和多个电路的扩展控制。其结构和动作原理与电磁式接触器相似，与接触器不同的地方是继电器无主、辅触头之分，动作灵敏。它也有交流和直流之分。（1）电压继电器：其电压线圈匝数多、线径细，并联于电路中。正常电压时，衔铁被吸合。当电压低于某一整定值或为零时，衔铁被释放。2.时间继电器（1）空气阻尼式时间继电器的工作原理常开触头延时闭合断电式（2）半导体时间继电器+（2）半导体时间继
