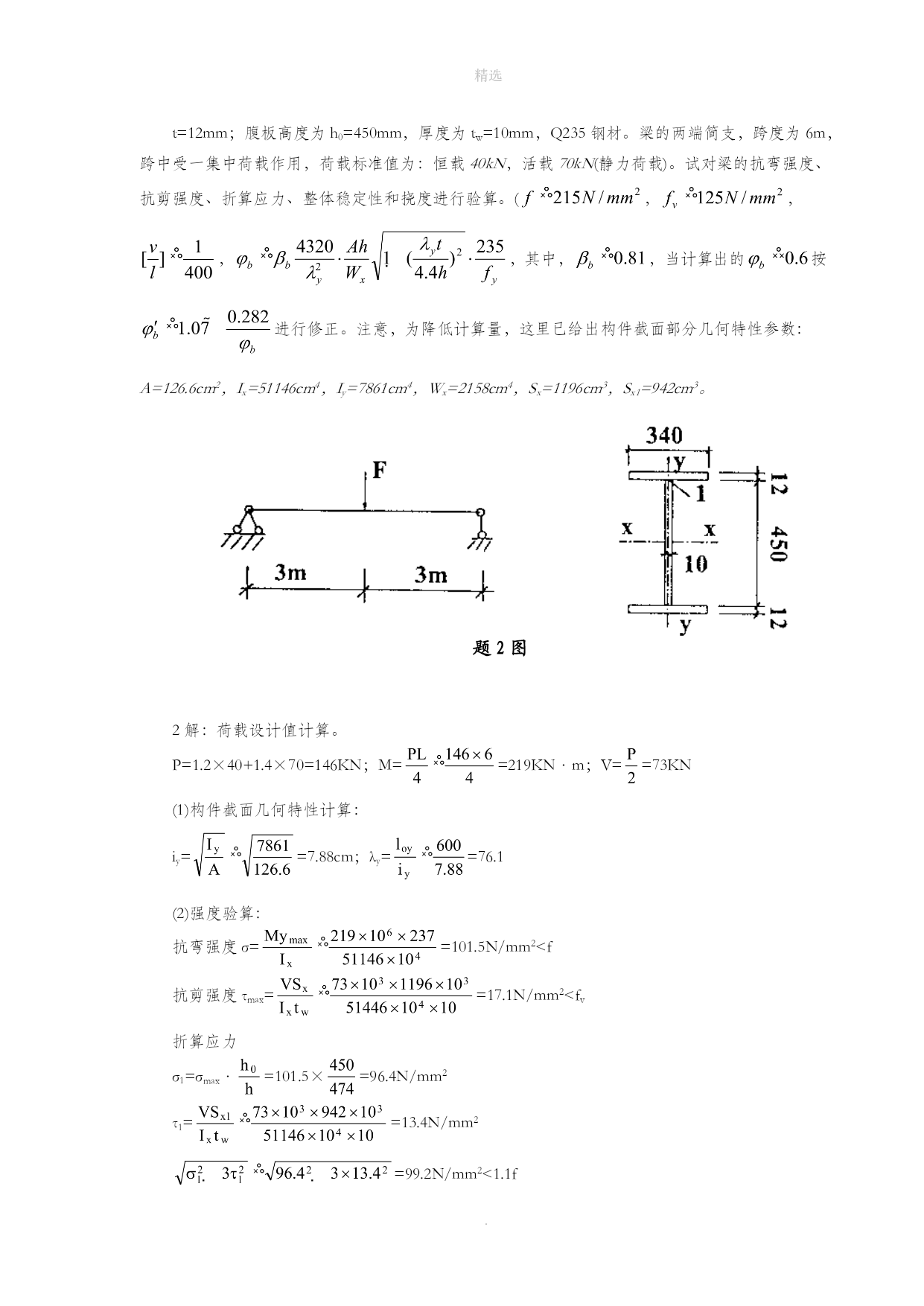

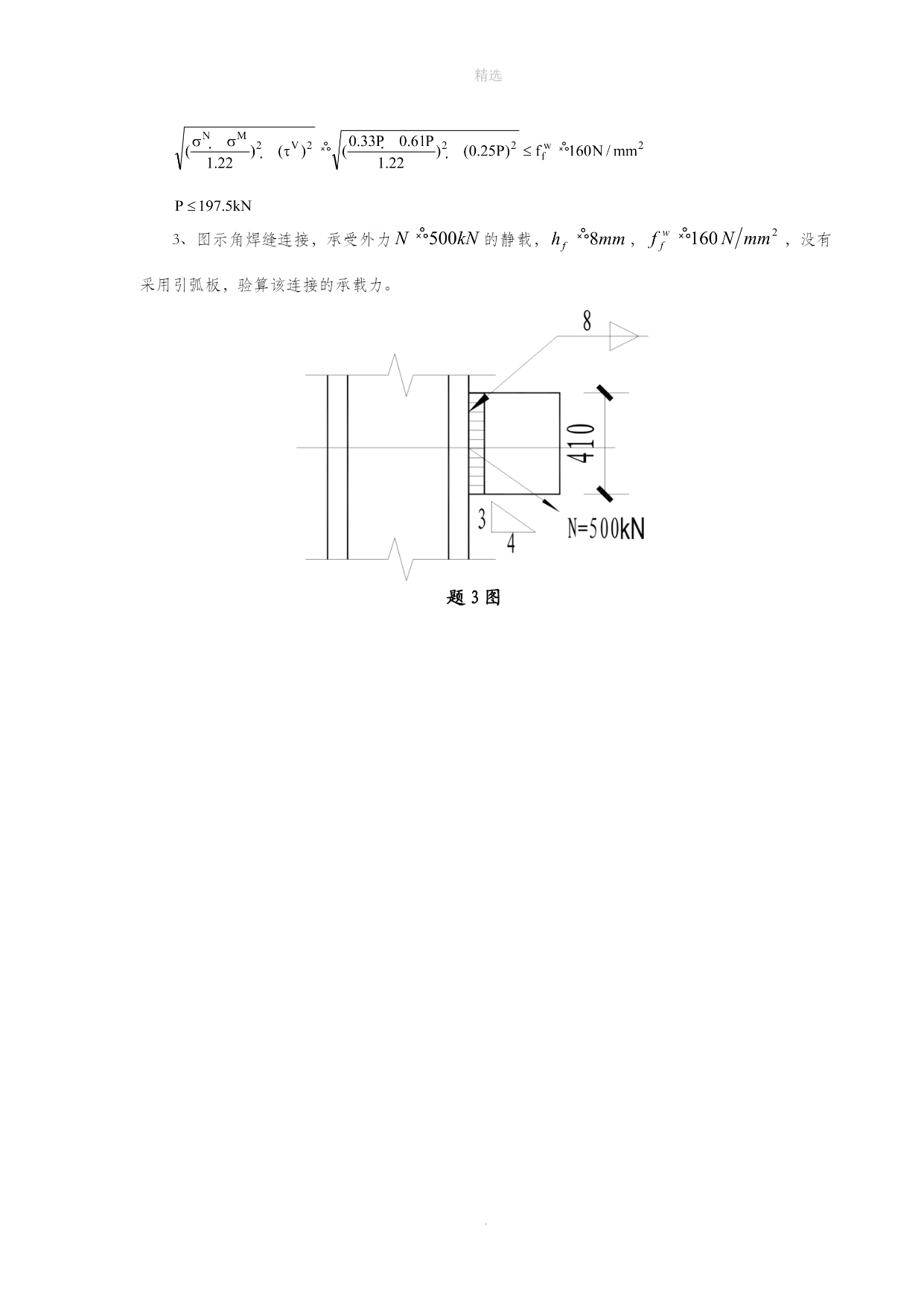

精选精选..精选.第3章连接1、试计算题1图所示角焊缝连接的焊脚尺寸。已知：连接承受静力荷载设计值，，钢材为Q235BF，焊条为E43型，，设计算焊缝长度为实际焊缝长度减去。题1图12、计算如2题图所示角焊缝连接能承受的最大静力设计荷载。已知：钢材为Q235BF，焊条为E43型，，考虑到起灭弧缺陷，每条角焊缝计算长度取为。题2图2解：3、图示角焊缝连接，承受外力的静载，，，没有采用引弧板，验算该连接的承载力。题3图精选精选..精选.3解：4、计算图示角焊缝连接中的。已知承受动荷载，钢材为Q235-BF，焊条为E43型，，偏离焊缝形心的两个力，，图中尺寸单位：mm，有引弧板。4解：将外力，移向焊缝形心O，得：；题4图精选精选..精选.则：解得取构造要求：满足要求。5、验算图示角焊缝连接的强度。已知承受静荷载，钢材为Q235-AF，焊条为E43型，，偏离焊缝形心的力，，，图中尺寸单位：mm，无引弧板。题5图5解：将外力移向焊缝形心，得：；；精选精选..精选.6、验算题6图所示摩擦型高强度螺栓连接的强度是否满足设计要求。已知：初连接构件钢材为Q235BF，8.8级M20高强度螺栓的设计预拉力P=110kN，接触面喷砂后涂无机富锌漆，抗滑移系数为0.35。题6图6解V=F=180kN；M=F×1507、图示牛腿采用摩擦型高强度螺栓连接，，，，，验算螺栓的连接强度。7解：方法1：精选精选..精选.题7图方法2：题8图，满足要求8、验算图示普通螺栓连接时的强度，已知螺栓直径，C级螺栓，螺栓和构件材料为Q235，外力设计值，，，，。8解：精选精选..精选.受力最大的１号螺栓所受的剪力和拉力分别是：螺栓连接强度满足要求。9、验算图示普通螺栓连接时的强度。已知螺栓直径，C级螺栓，螺栓和构件材料为Q235，外力设计值，，，，。（12分）题9图9解：精选精选..精选.受力最大的１号螺栓所受的剪力和拉力分别是：螺栓连接强度满足要求。10．试验算图示高强度螺栓连接的强度。采用8.8级M20摩擦型螺栓，P=125kN，u=0.45，。题10图10解：V=300kN，T=300×0.25=75kNm，精选精选..精选.该螺栓连接的强度不满足。第5章梁的设计题1图1、焊接工字形截面简支梁跨度6m，上翼缘受集中荷载作用，设计值如题42图所示，钢材为Q235BF，，。忽略梁自重，试验算梁的整体稳定性和局部稳定性。已知，，，，，，。1解(1)整体稳定计算：最大弯矩；；满足要求（2）验算局部稳定翼缘满足要求腹板；应布置横向加劲肋2、如题2图所示一焊接组合截面板梁，截面尺寸为：翼缘板宽度b=340mm，厚度为精选精选..精选.t=12mm；腹板高度为h0=450mm，厚度为tw=10mm，Q235钢材。梁的两端简支，跨度为6m，跨中受一集中荷载作用，荷载标准值为：恒载40kN，活载70kN(静力荷载)。试对梁的抗弯强度、抗剪强度、折算应力、整体稳定性和挠度进行验算。(，，，，其中，，当计算出的按进行修正。注意，为降低计算量，这里已给出构件截面部分几何特性参数：A=126.6cm2，Ix=51146cm4，Iy=7861cm4，Wx=2158cm4，Sx=1196cm3，Sx1=942cm3。题2图2解：荷载设计值计算。P=1.2×40+1.4×70=146KN；M==219KN·m；V==73KN(1)构件截面几何特性计算：iy==7.88cm；λy==76.1(2)强度验算：抗弯强度σ==101.5N/mm2<f抗剪强度τmax==17.1N/mm2<fv折算应力σ1=σmax·=101.5×=96.4N/mm2τ1==13.4N/mm2=99.2N/mm2<1.1f精选精选..精选.(3)整体稳定性验算：因=17.6>16，故需要验算整体稳定性。=0.81×=1.834>0.6=0.898=113N/mm2<f(4)挠度验算：故刚度条件能够满足。3、题3图所示楼盖梁跨度4.8m，采用焊接工字形截面，承受的均布荷载为恒载标准值(包括自重)+活载标准值，如果楼板可保证梁的侧向稳定性，钢材为Q235BF，，，试计算活荷载的最大值。已知容许挠度，，，，，。题3图3解．(1)按抗弯强度计
