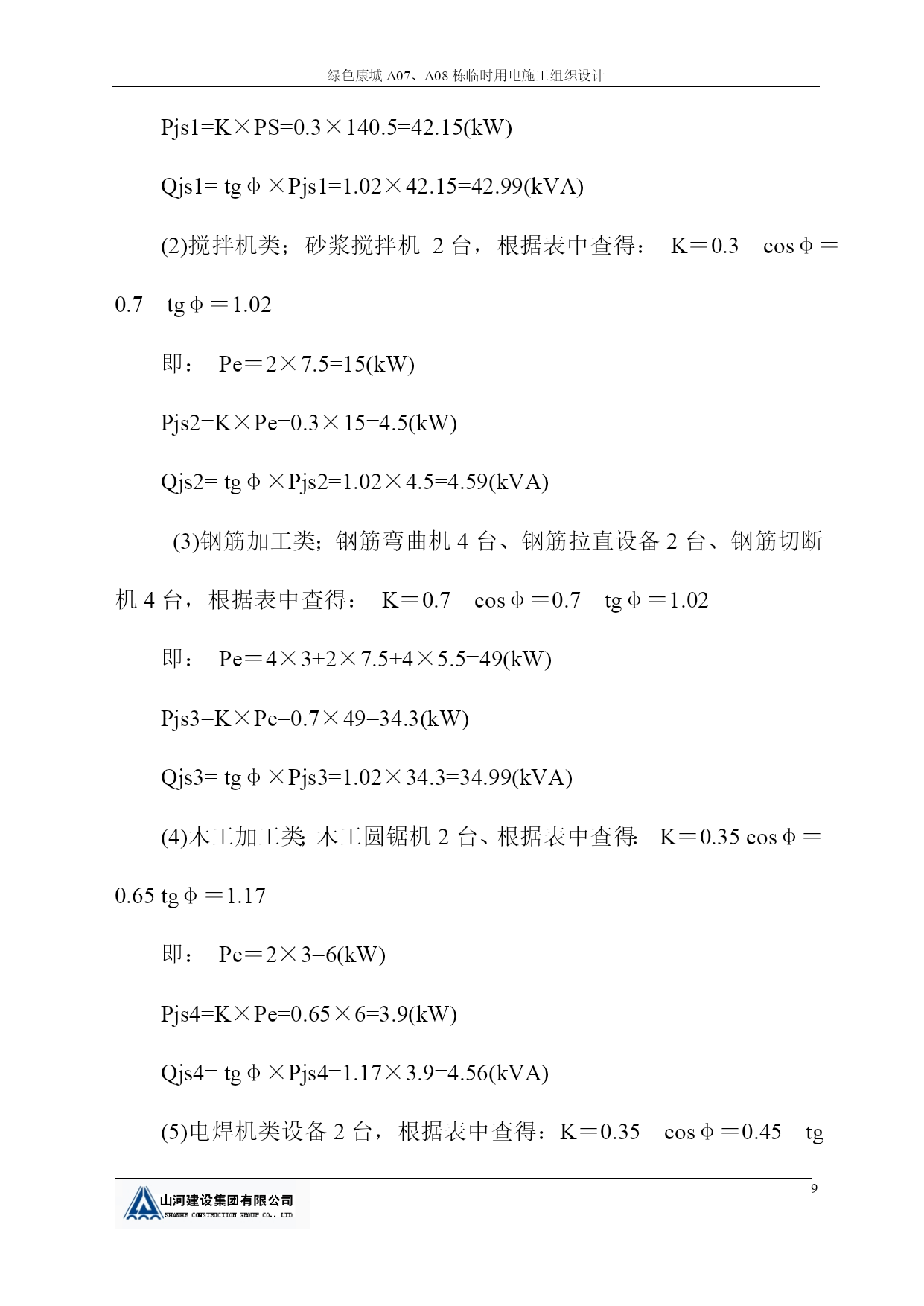

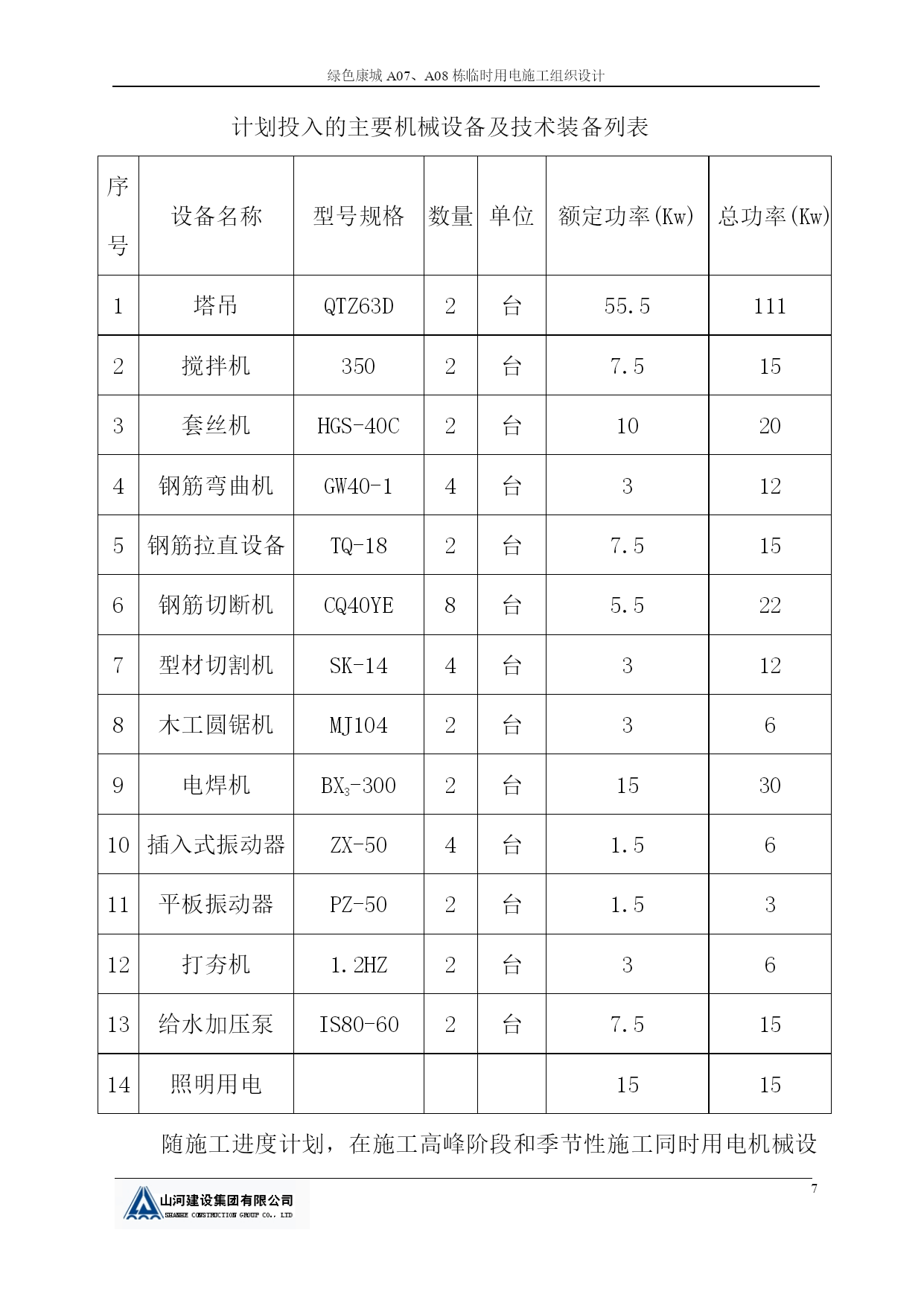

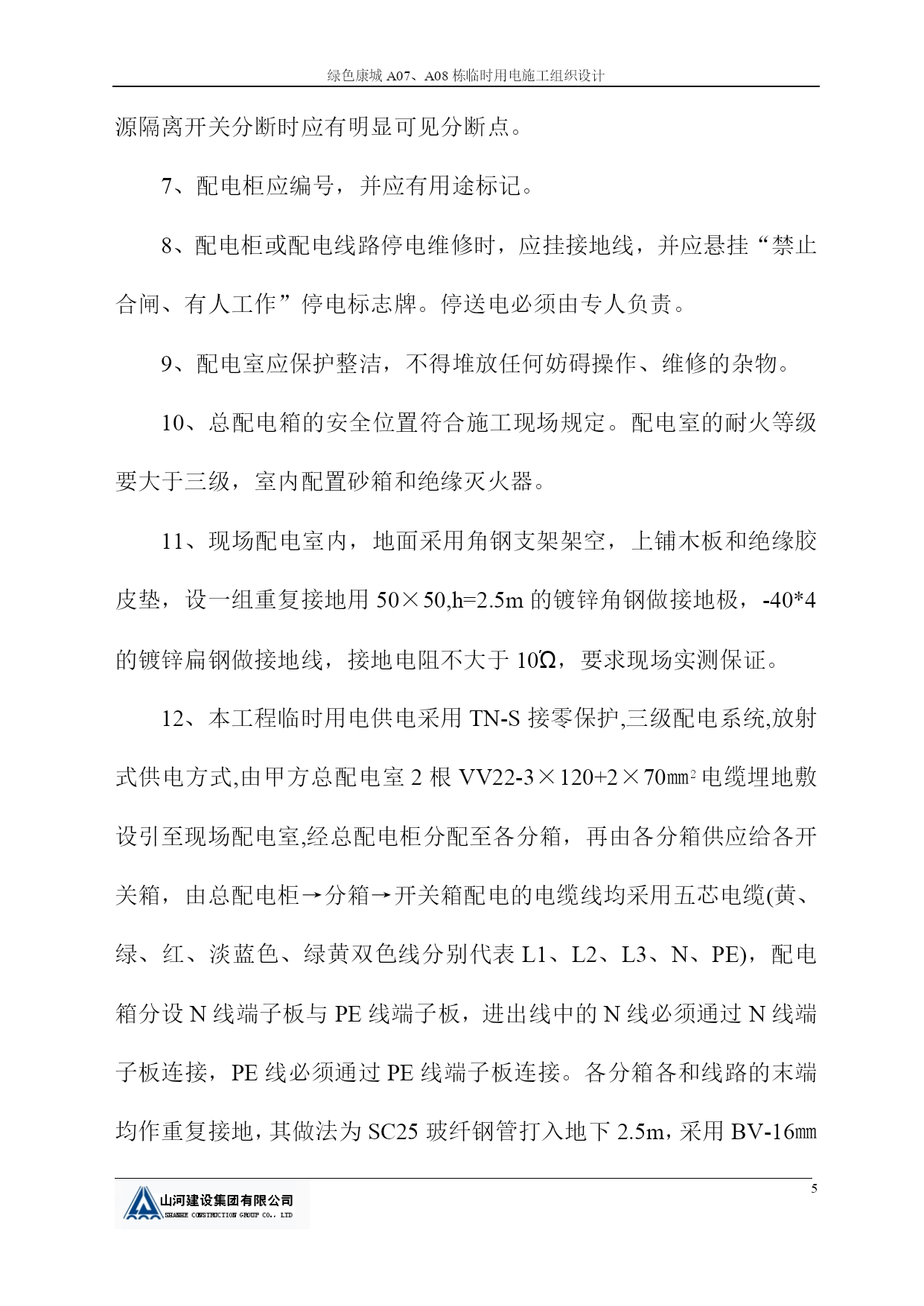

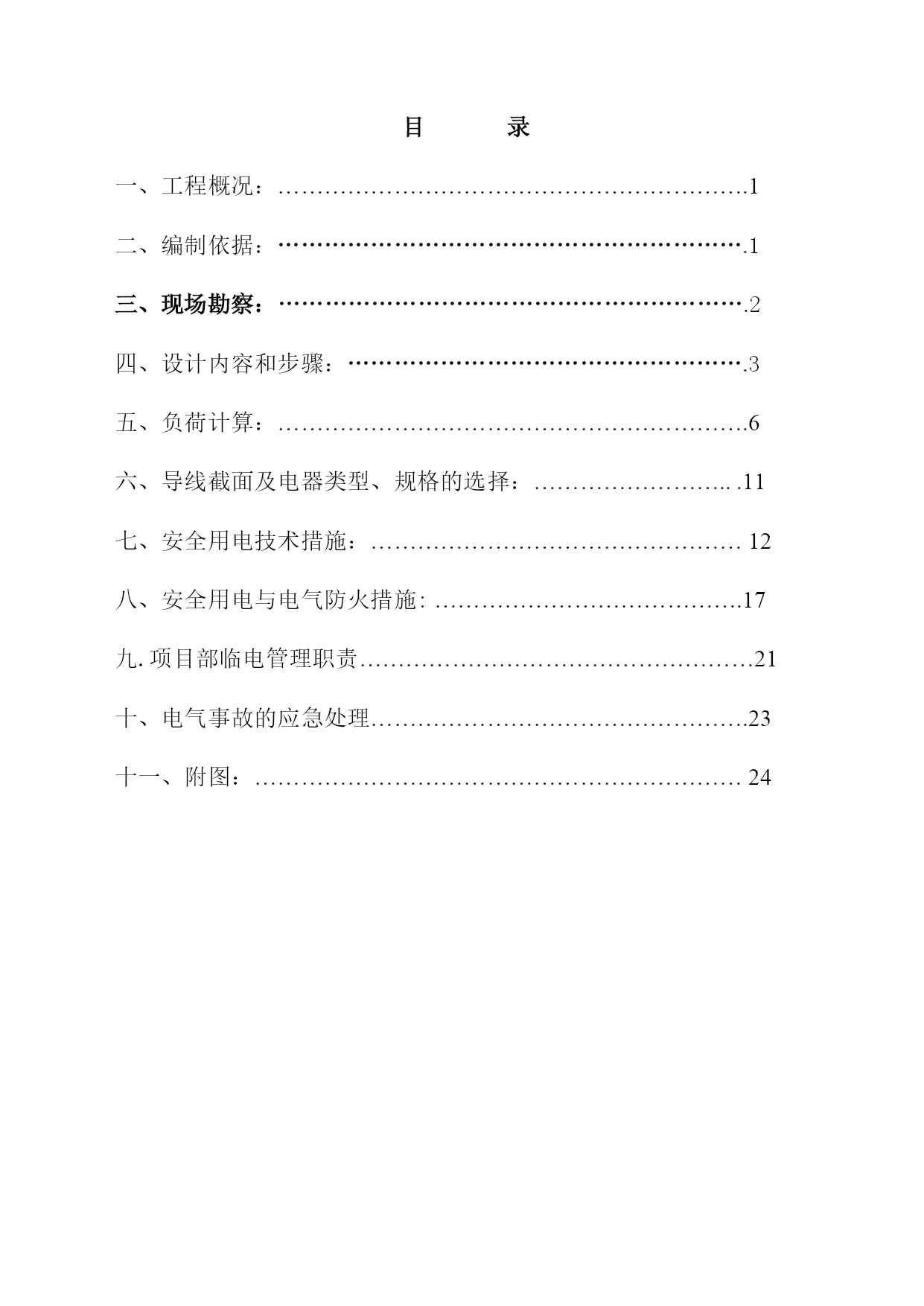

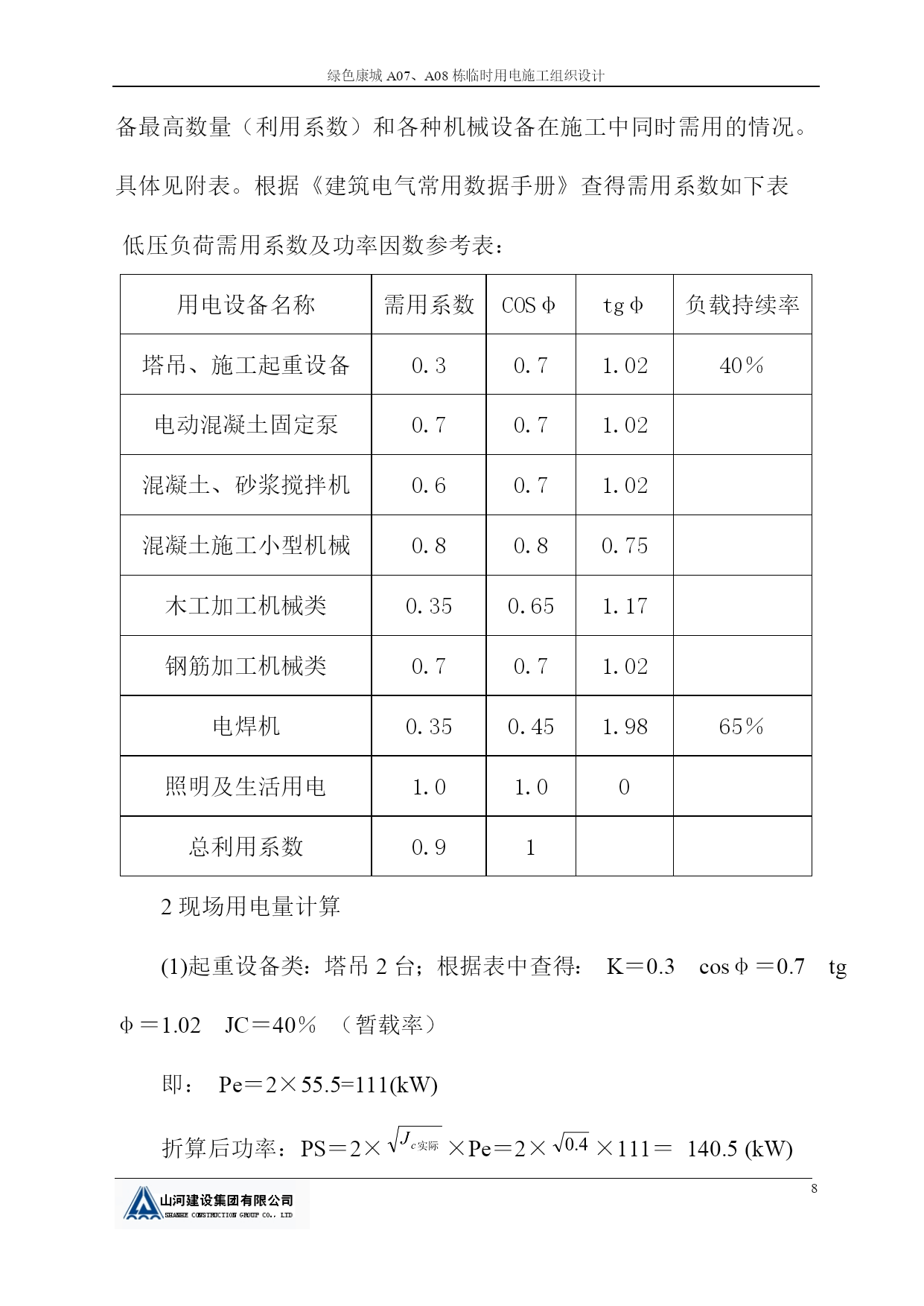

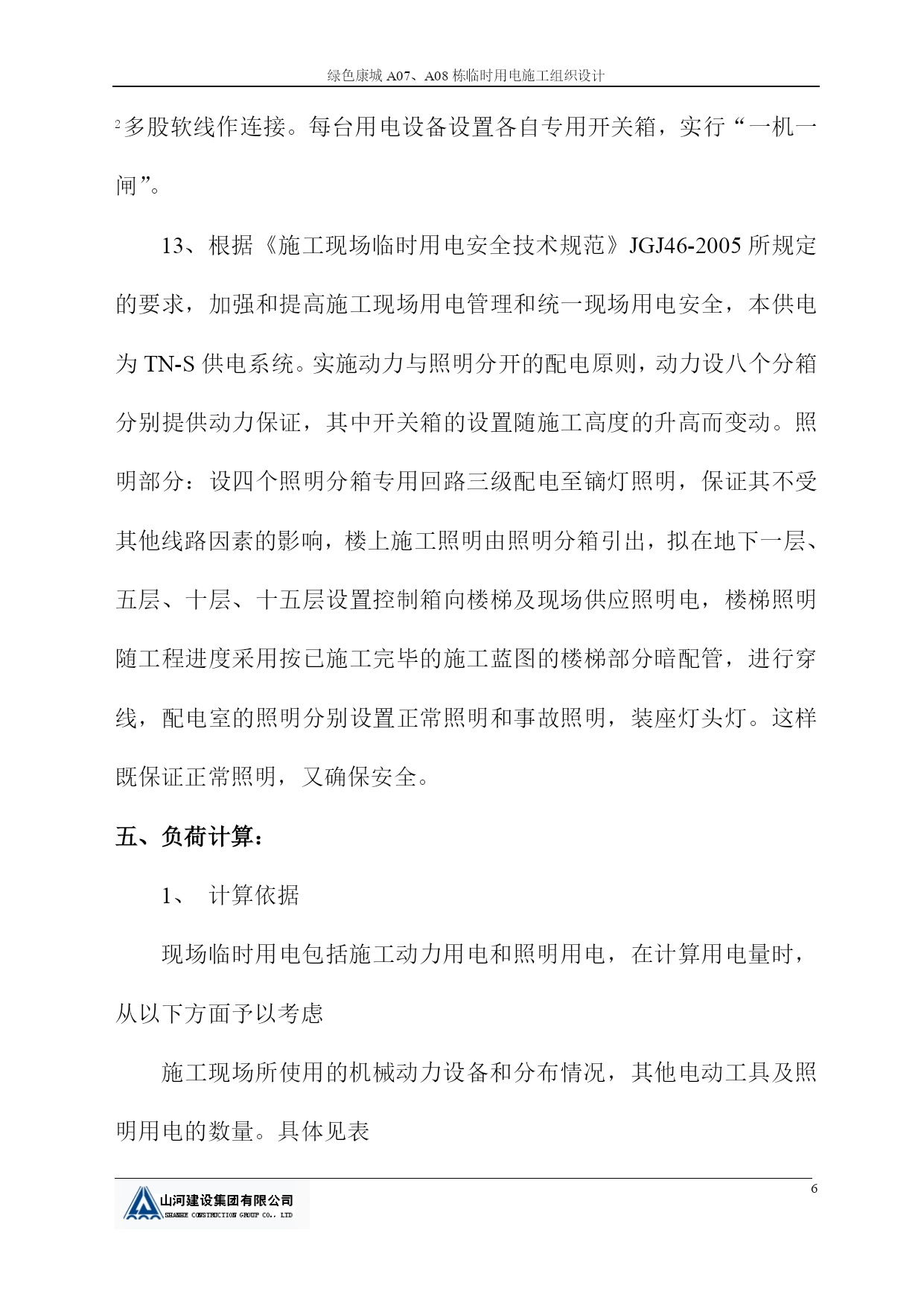

绿色康城A07、A08栋临时用电施工组织设计目录一、工程概况：…………………………………………………….1二、编制依据：…………………………………………………….1三、现场勘察：…………………………………………………….2四、设计内容和步骤：…………………………………………….3五、负荷计算：…………………………………………………….6六、导线截面及电器类型、规格的选择：……………………...11七、安全用电技术措施：…………………………………………12八、安全用电与电气防火措施:………………………………….17九.项目部临电管理职责……………………………………………21十、电气事故的应急处理………………………………………….23十一、附图：………………………………………………………24克拉玛依市绿色康城居住区A07、A08栋住宅工程临时用电施工组织设计一、工程概况：本工程主体均为地上十八层，地下一层，结构形式为剪力墙结构。位于克拉玛依市胜利路、南环路、滨湖路、宝石路围合的区域内；场地类型Ⅱ类，主体结构合理使用年限为50年，抗震设防烈度7度，基础形式为钢筋混凝土梁筏基础，结构安全等级为二级，剪力墙框架梁抗震等级为三级。本工程为二类高层建筑，建筑耐火等级为二级，地下管廊建筑耐火等级为二级，建筑节能按65%设计。占地面积均为1076.0m2，总建筑面积均为20636.48m2，建筑高度52.50m。要求质量标准：合格工期要求：开工时间2012年4月1日，竣工时间2014年6月30日，总工期821天（日历日）。二、编制依据《关于临时用电统一做法的通知》2009年5月21日克拉玛依市建设工程安全监督站《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011三、现场勘察：1、环境温度：现场及周围环境温度小于40摄氏度。2、施工条件：甲方供电系统的保护形式为TN-C系统，施工现场的电源，甲方已经作好了准备，提供已经由变压器变压的备用回路，我方可直接由下火接线。3、电源进线：本工程在施工现场设配电室，总配电柜一台。本工程在开挖基础前进行过现场平整，现场所有至开关箱的用电线路都采用电缆埋地敷设，各种用电设备、机械设备的分布情况及相对位置详见施工供电总平面图。4、装设要求：总箱、分箱设在靠近电源的地方，分箱应在设备或负荷相对集中的地方，分箱与开关箱距离小于等于30米，开关箱与设备距离小于等于3米。四、设计内容和步骤：配电室建筑及尺寸应符合临时用电安全技术规范JGJ46-2005的要求：1、配电室应靠近电源,并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆及道路畅通的土方。2、成列的电柜和控制柜两端应与重复接地线及保护零线做电气连接。3、配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。4、配电室布置应符合下列要求：(1)配电柜下面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m。(2)配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；（3）配电柜侧面的维护通道宽度不小于1m；（4）配电室的顶棚与地面的距离不低于3m；（5）配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；（6）配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m；(7)配电室围栏上端与其正上方带电部分的净距不小于0.075m；(8)配电装置的上端距顶棚不小于0.5m；(9)配电室内的母线涂刷有色油漆，以标志相序，以柜正面方向为准，其涂色符合下表规定；相别颜色垂直排列水平排列引下排列L1(A)黄上后左L2(B)绿中中中L3(C)红下前右N淡蓝---(10)配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；(11)配电室的门向外开，并配锁；(12)配电室的照明分别设置正常照明和事故照明；5、配电柜应装电度表，并应装设电流、电压表，电流表与计费电度表不得共用一组电流互感器；6、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。7、配
