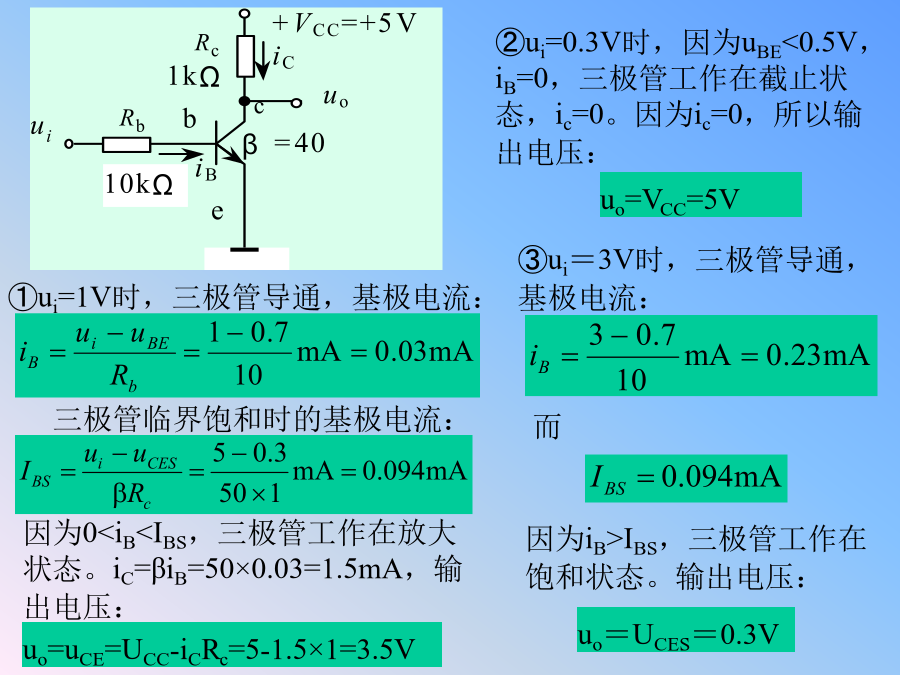

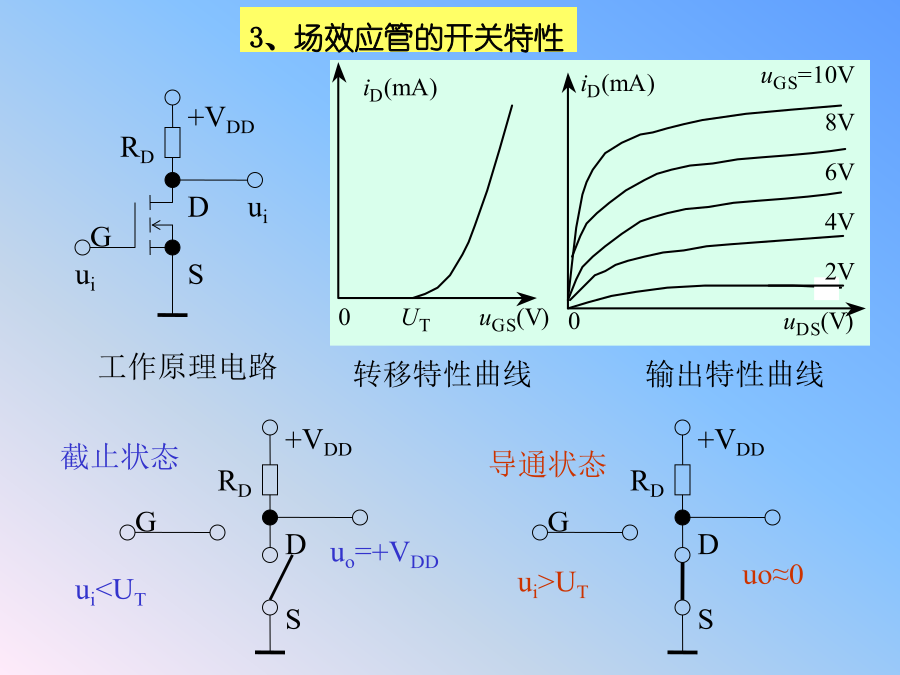

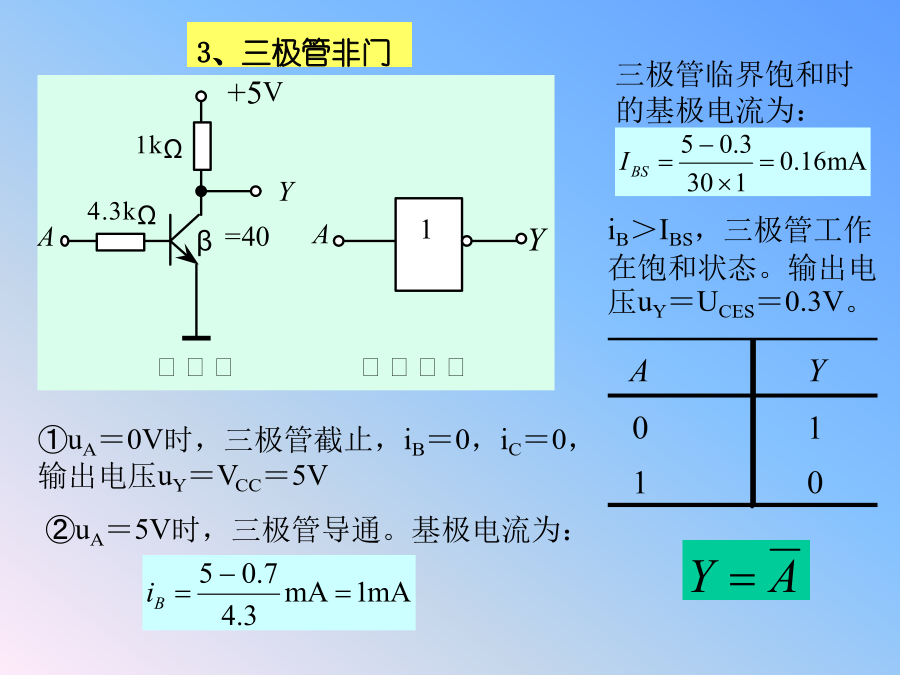

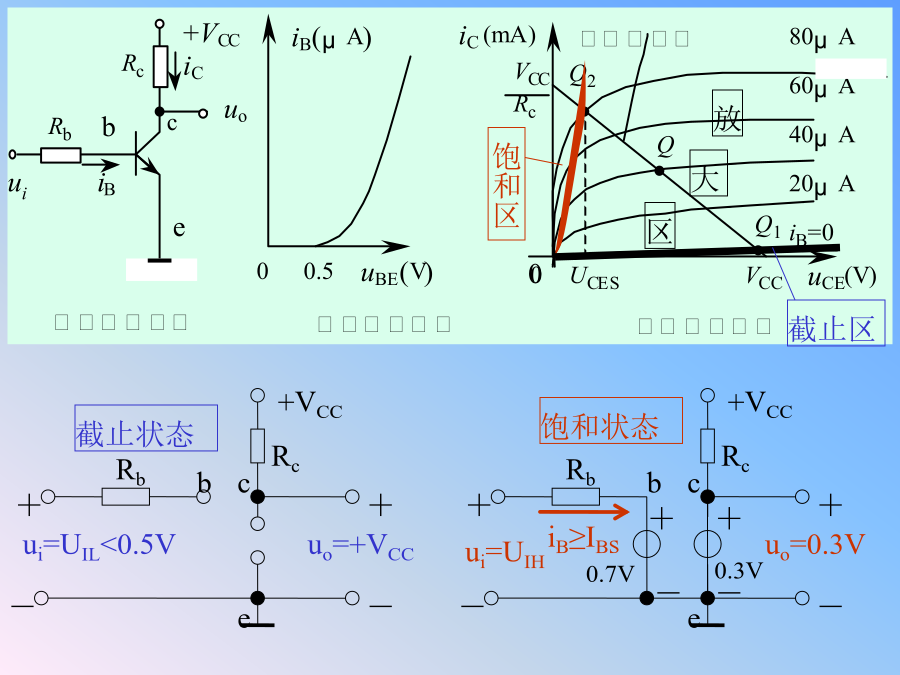

2.1半导体器件的开关特性获得高、低电平的基本方法：利用半导体开关元件的导通、截止（即开、关）两种工作状态。uo2、三极管的开关特性＋②ui=0.3V时，因为uBE<0.5V，iB=0，三极管工作在截止状态，ic=0。因为ic=0，所以输出电压：3、场效应管的开关特性2.2分立元件门电路2、二极管或门3、三极管非门①当uA＝0V时，由于uGS＝uA＝0V，小于开启电压UT，所以MOS管截止。输出电压为uY＝VDD＝10V。2.3TTL集成门电路0.3V2.1V功能表74LS00内含4个2输入与非门，74LS20内含2个4输入与非门。2、TTL非门、或非门、与或非门、与门、或门及异或门①A、B中只要有一个为1，即高电平，如A＝1，则iB1就会经过T1集电结流入T2基极，使T2、T5饱和导通，输出为低电平，即Y＝0。①A和B都为高电平（T2导通）、或C和D都为高电平（T‘2导通）时，T5饱和导通、T4截止，输出Y=0。二、TTL电路的特性和参数(3)输入高电平VIHVIH(min)=VON=2.0V保证输出为低电平的最小输入高电平(4)输入低电平VILVIL(max)=VOFF=0.8V保证输出为高电平的最大输入低电平(5)噪声容限VNH=VOH(min)–VONVNL=VOFF–VOL(max)2.带负载能力(1)输入低电平电流IIL典型值1.6mA(2)输入高电平电流IIH典型值40uA(3)输出低电平电流IOL带灌电流负载能力___典型值16mAIOL(max)是指输出低电平达到0.4V的最大输出电流(4)输出高电平电流IOH带拉电流负载能力___典型值0.4mAIOH(max)是指输出高电平达到2.4V的最大输出电流(5)扇出系数NO门电路能够驱动同类门电路的个数NOH=IOH/IIHNOL=IOL/IILNO=min(NOH,NOL)3.平均传输延迟时间tPdtPHL输出由高电平变为低电平的时间tPLH输出由低电平变为高电平的时间4.功耗PCC=VCC×ICC(1)空载导通功耗PON输出为低电平时的功耗(2)空载导通功耗POFF输出为高电平时的功耗PON>POFFTTL系列集成电路三、OC门及TSL门问题的提出：TSL门TSL门的应用：2.3CMOS集成门电路2、CMOS与非门、或非门、与门、或门、与或非门和异或门CMOS或非门与门CMOS异或门CMOSTSL门CMOS传输门4、CMOS数字电路的特点及使用时的注意事项使用集成电路时的注意事项①利用半导体器件的开关特性，可以构成与门、或门、非门、与非门、或非门、与或非门、异或门等各种逻辑门电路，也可以构成在电路结构和特性两方面都别具特色的三态门、OC门、OD门和传输门。②随着集成电路技术的飞速发展，分立元件的数字电路已被集成电路所取代。③TTL电路的优点是开关速度较高，抗干扰能力较强，带负载的能力也比较强，缺点是功耗较大。④CMOS电路具有制造工艺简单、功耗小、输入阻抗高、集成度高、电源电压范围宽等优点，其主要缺点是工作速度稍低，但随着集成工艺的不断改进，CMOS电路的工作速度已有了大幅度的提高。
