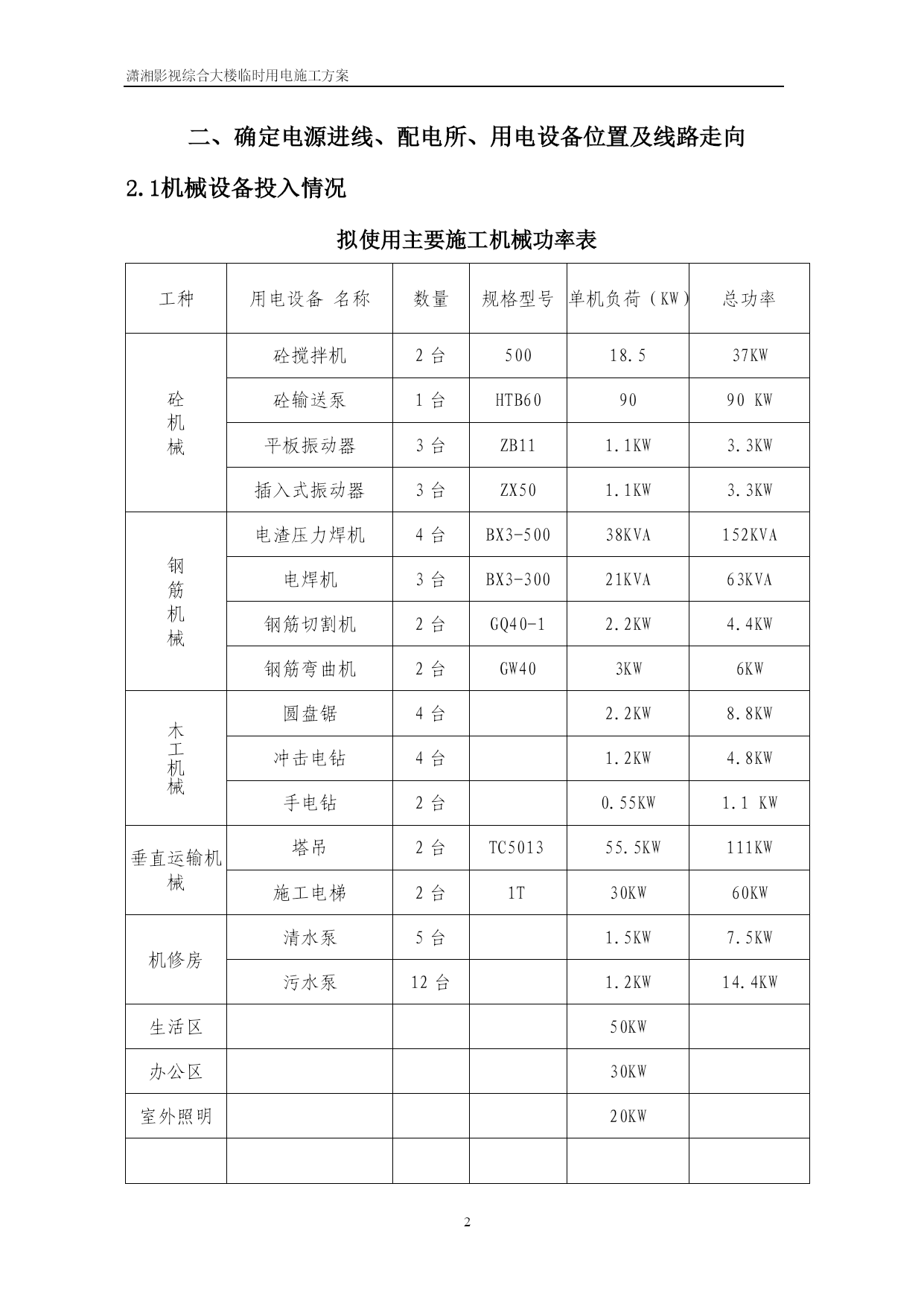

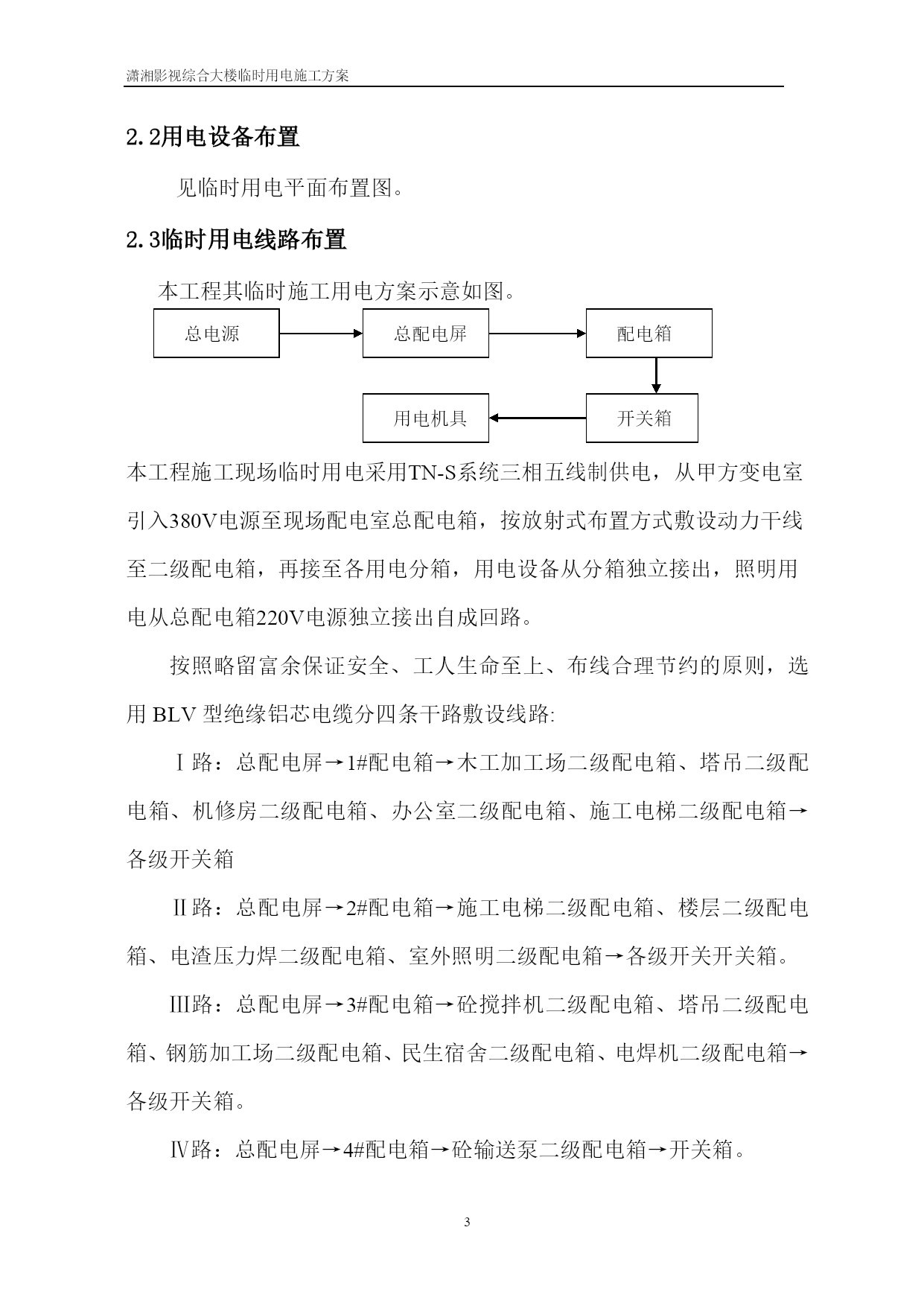

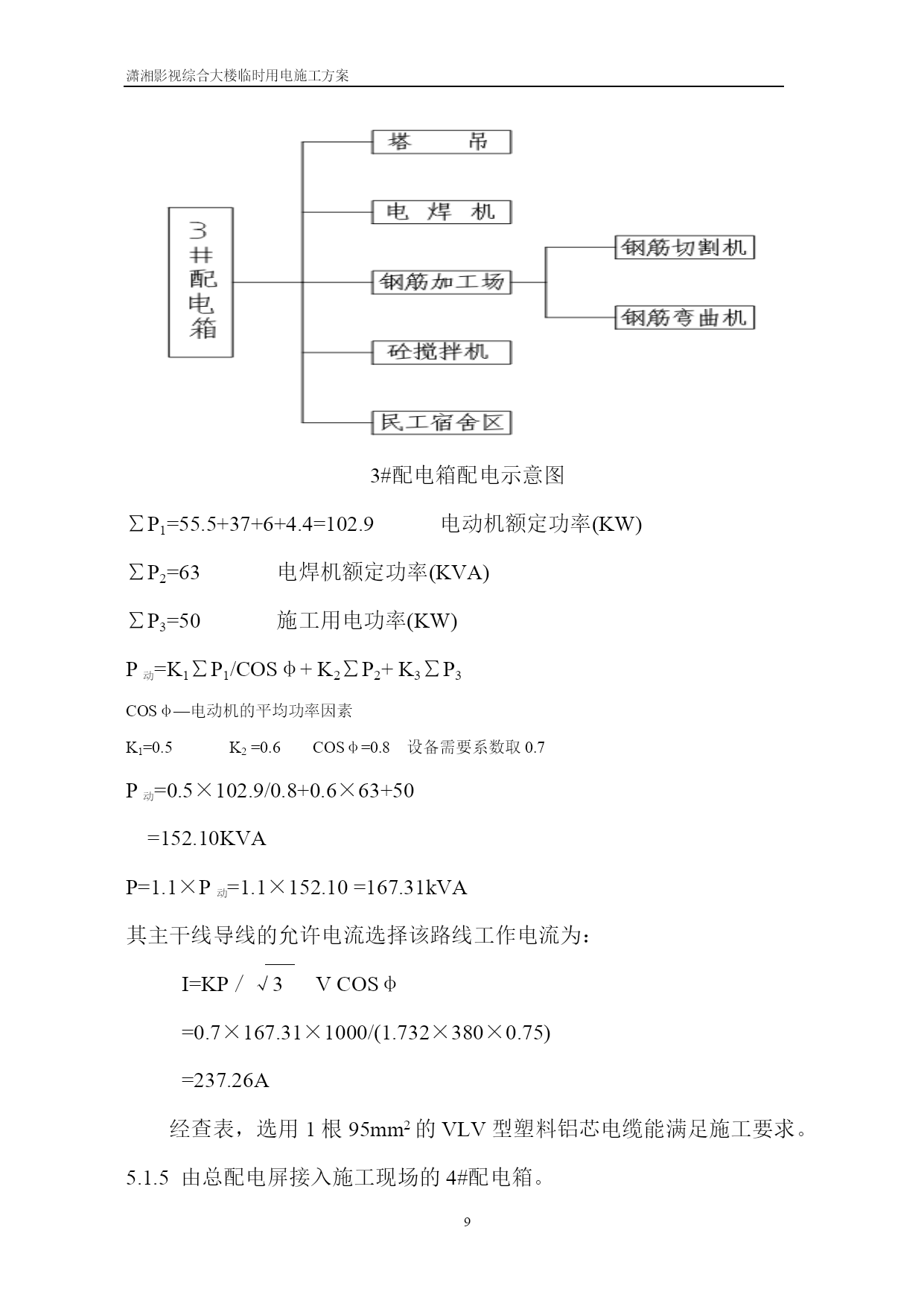

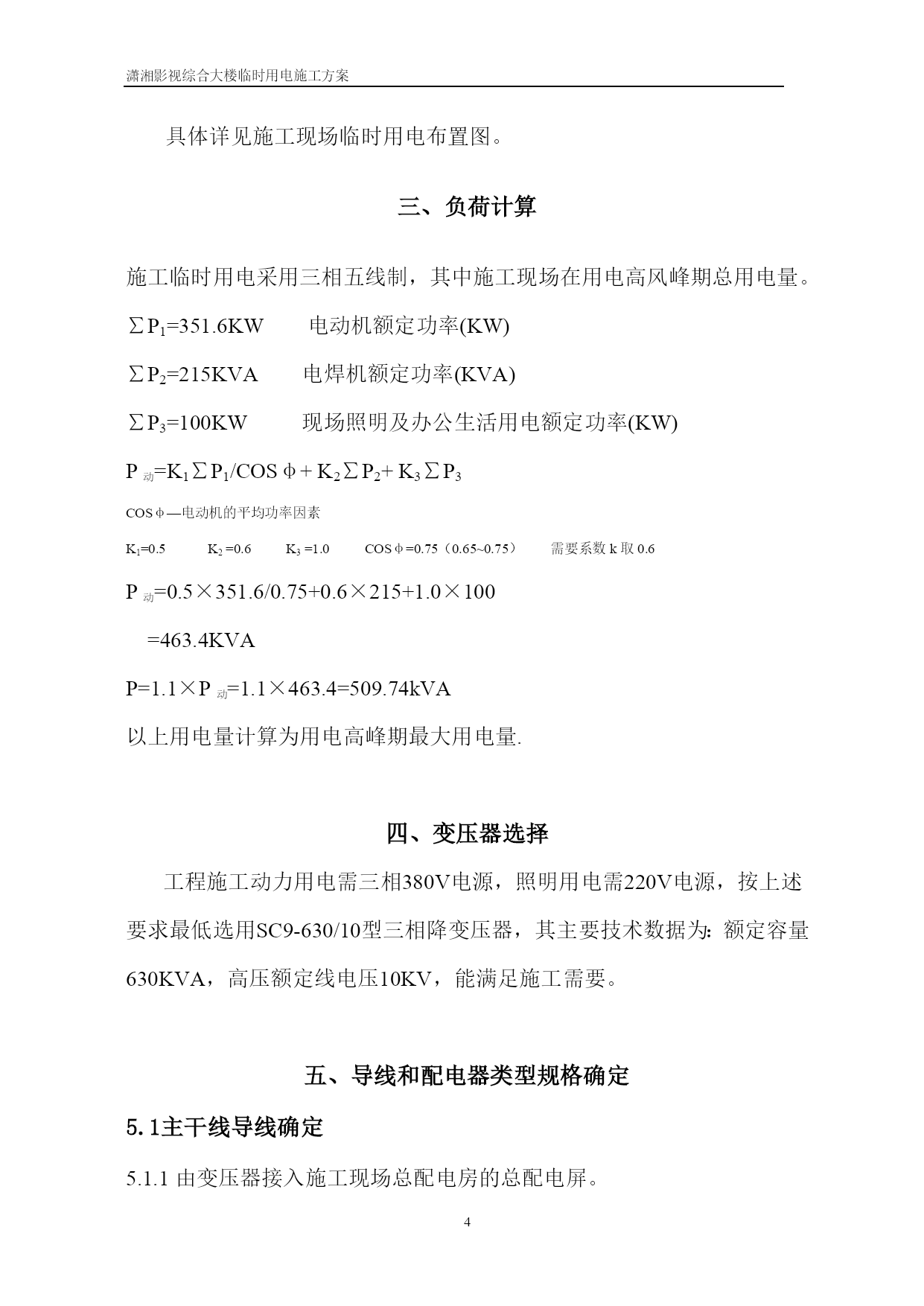

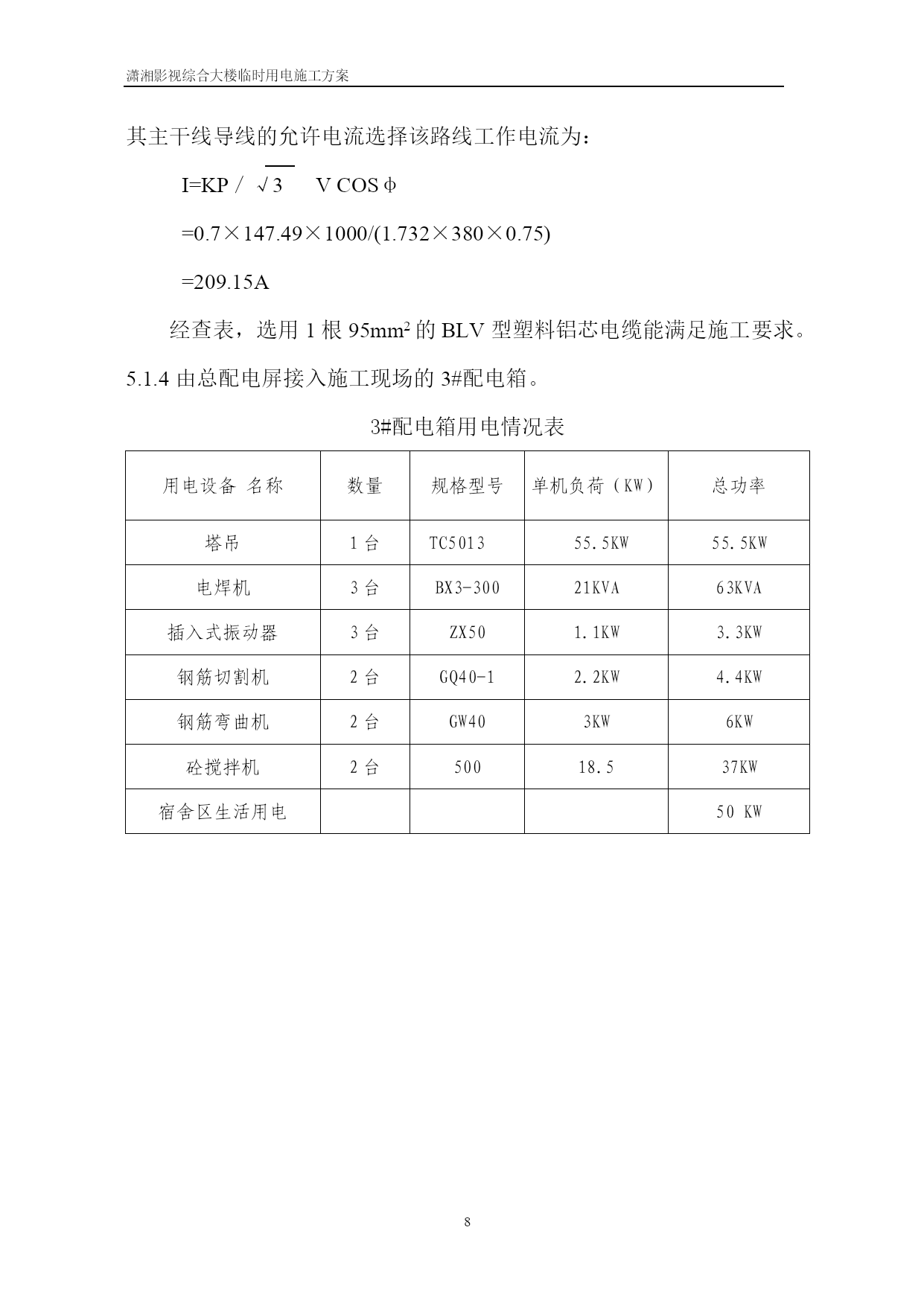

潇湘影视综合大楼临时用电施工方案一、现场勘测1.1工程概况湖南潇湘电影集团有限公司拟建的潇湘电影综合大楼位于长沙市东塘东南角，南邻交通银行，西邻韶山路，北邻友谊商城，原始地貌为湘江冲积高级阶地，后经人工建筑用地整平，总建筑面积64683.2m2(其中地下室12401.2m2)。地上共28层：1～4层为文化广场，5层为影厅，6层为架空开放空间，7～28层为商务办公；地下室共3层，－3层为平战结合车库及设备用房，－2层为地下车库，－l层为地下车库及设备用房。施工场地内管道、管线，对本工程建设无大的影响。1.2建筑材料堆放场所及生产用临时建筑的位置见临时用电平面布置图。二、确定电源进线、配电所、用电设备位置及线路走向2.1机械设备投入情况拟使用主要施工机械功率表工种用电设备名称数量规格型号单机负荷（KW）总功率砼机械砼搅拌机2台50018.537KW砼输送泵1台HTB609090KW平板振动器3台ZB111.1KW3.3KW插入式振动器3台ZX501.1KW3.3KW钢筋机械电渣压力焊机4台BX3-50038KVA152KVA电焊机3台BX3-30021KVA63KVA钢筋切割机2台GQ40-12.2KW4.4KW钢筋弯曲机2台GW403KW6KW木工机械圆盘锯4台2.2KW8.8KW冲击电钻4台1.2KW4.8KW手电钻2台0.55KW1.1KW垂直运输机械塔吊2台TC501355.5KW111KW施工电梯2台1T30KW60KW机修房清水泵5台1.5KW7.5KW污水泵12台1.2KW14.4KW生活区50KW办公区30KW室外照明20KW2.2用电设备布置见临时用电平面布置图。2.3临时用电线路布置开关箱配电箱总电源用电机具总配电屏本工程其临时施工用电方案示意如图。本工程施工现场临时用电采用TN-S系统三相五线制供电，从甲方变电室引入380V电源至现场配电室总配电箱，按放射式布置方式敷设动力干线至二级配电箱，再接至各用电分箱，用电设备从分箱独立接出，照明用电从总配电箱220V电源独立接出自成回路。按照略留富余保证安全、工人生命至上、布线合理节约的原则，选用BLV型绝缘铝芯电缆分四条干路敷设线路:Ⅰ路：总配电屏→1#配电箱→木工加工场二级配电箱、塔吊二级配电箱、机修房二级配电箱、办公室二级配电箱、施工电梯二级配电箱→各级开关箱Ⅱ路：总配电屏→2#配电箱→施工电梯二级配电箱、楼层二级配电箱、电渣压力焊二级配电箱、室外照明二级配电箱→各级开关开关箱。Ⅲ路：总配电屏→3#配电箱→砼搅拌机二级配电箱、塔吊二级配电箱、钢筋加工场二级配电箱、民生宿舍二级配电箱、电焊机二级配电箱→各级开关箱。Ⅳ路：总配电屏→4#配电箱→砼输送泵二级配电箱→开关箱。具体详见施工现场临时用电布置图。三、负荷计算施工临时用电采用三相五线制，其中施工现场在用电高风峰期总用电量。∑P1=351.6KW电动机额定功率(KW)∑P2=215KVA电焊机额定功率(KVA)∑P3=100KW现场照明及办公生活用电额定功率(KW)P动=K1∑P1/COSφ+K2∑P2+K3∑P3COSφ—电动机的平均功率因素K1=0.5K2=0.6K3=1.0COSφ=0.75（0.65~0.75）需要系数k取0.6P动=0.5×351.6/0.75+0.6×215+1.0×100=463.4KVAP=1.1×P动=1.1×463.4=509.74kVA以上用电量计算为用电高峰期最大用电量.四、变压器选择工程施工动力用电需三相380V电源，照明用电需220V电源，按上述要求最低选用SC9-630/10型三相降变压器，其主要技术数据为：额定容量630KVA，高压额定线电压10KV，能满足施工需要。五、导线和配电器类型规格确定5.1主干线导线确定5.1.1由变压器接入施工现场总配电房的总配电屏。I=KP／√3VCOSφCOSφ=0.75（0.65~0.75）需要系数k取0.6I=0.6×509.74×1000/(1.732×380×0.75)=619.59A经查表，选用1根240mm2的BX型铜芯橡皮电缆能满足施工要求。5.1.2由总配电屏接入施工现场的1#配电箱。1#配电箱用电情况表用电设备名称数量规格型号单机负荷（KW）总功率塔吊1台TC501355.5KW55.5KW清水泵5台1.5KW7.5KW污水泵12台1.2KW14.4KW施工电梯1台1T30KW30KW圆盘锯4台2.2KW8.8KW冲击电钻4台1.2KW4.8KW手电钻2台0.55KW1.1KW办公用电30KW1#配电箱配电示意图∑P1=55.5+7.5+14.4+8.8+4.8
