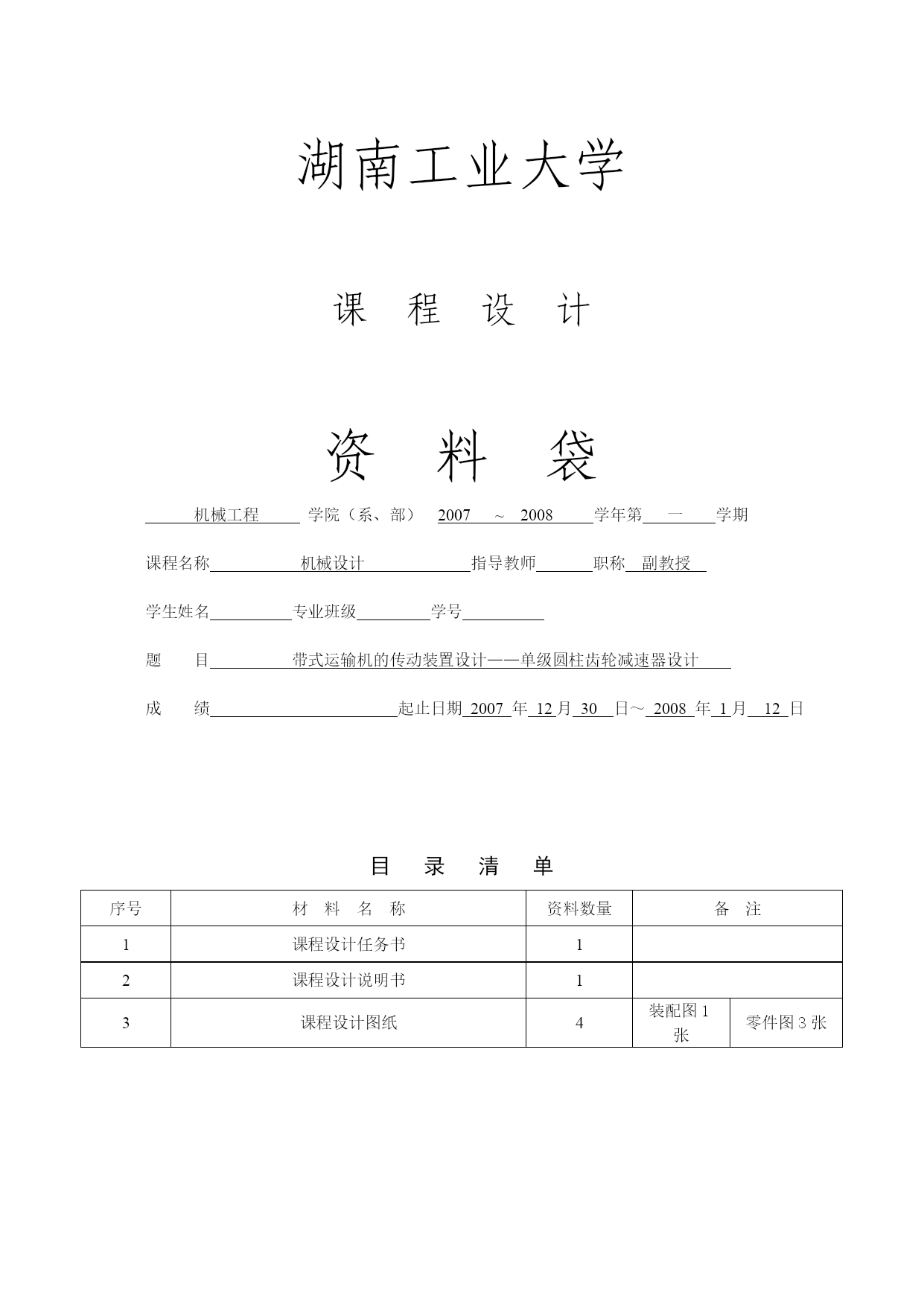

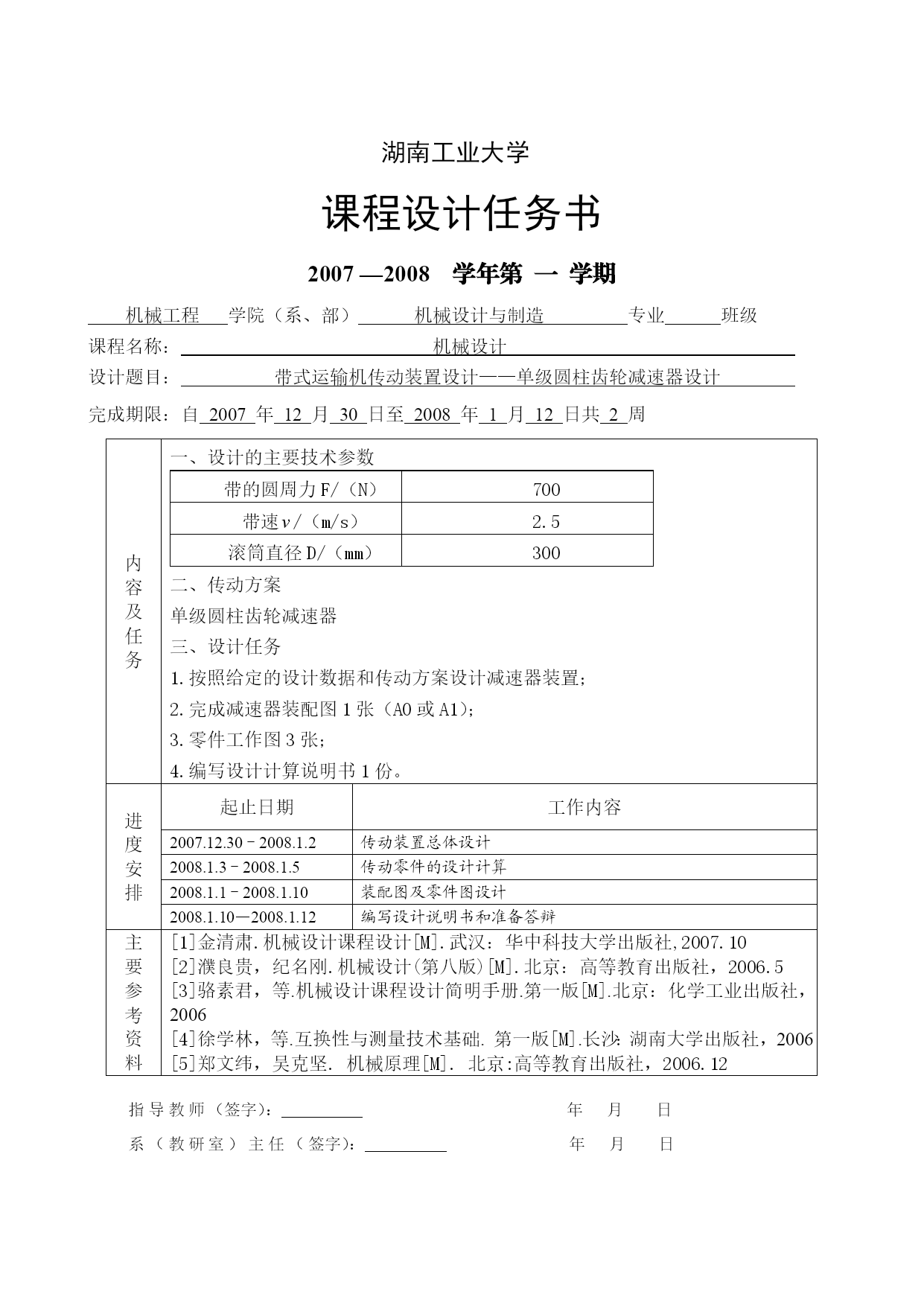

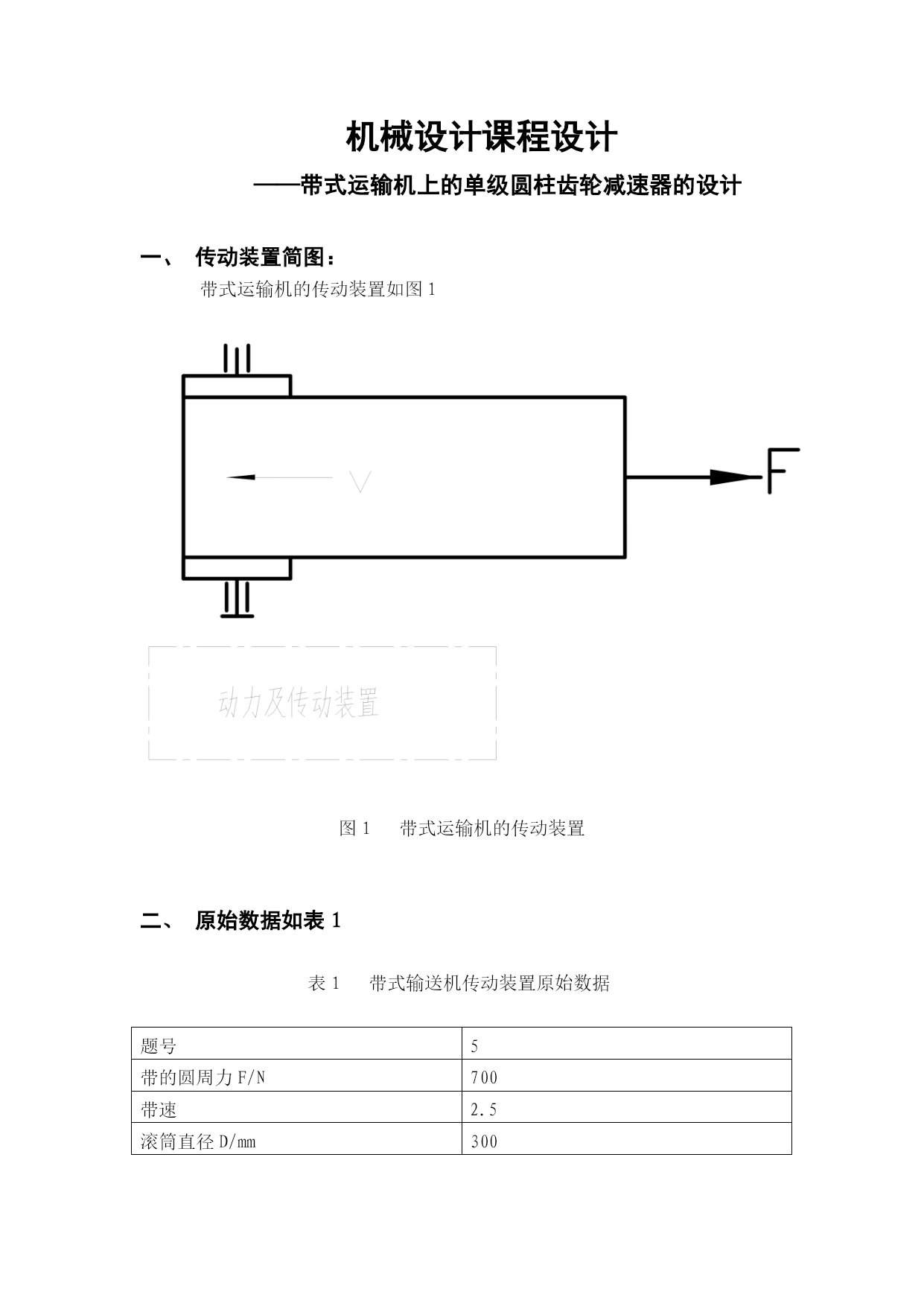

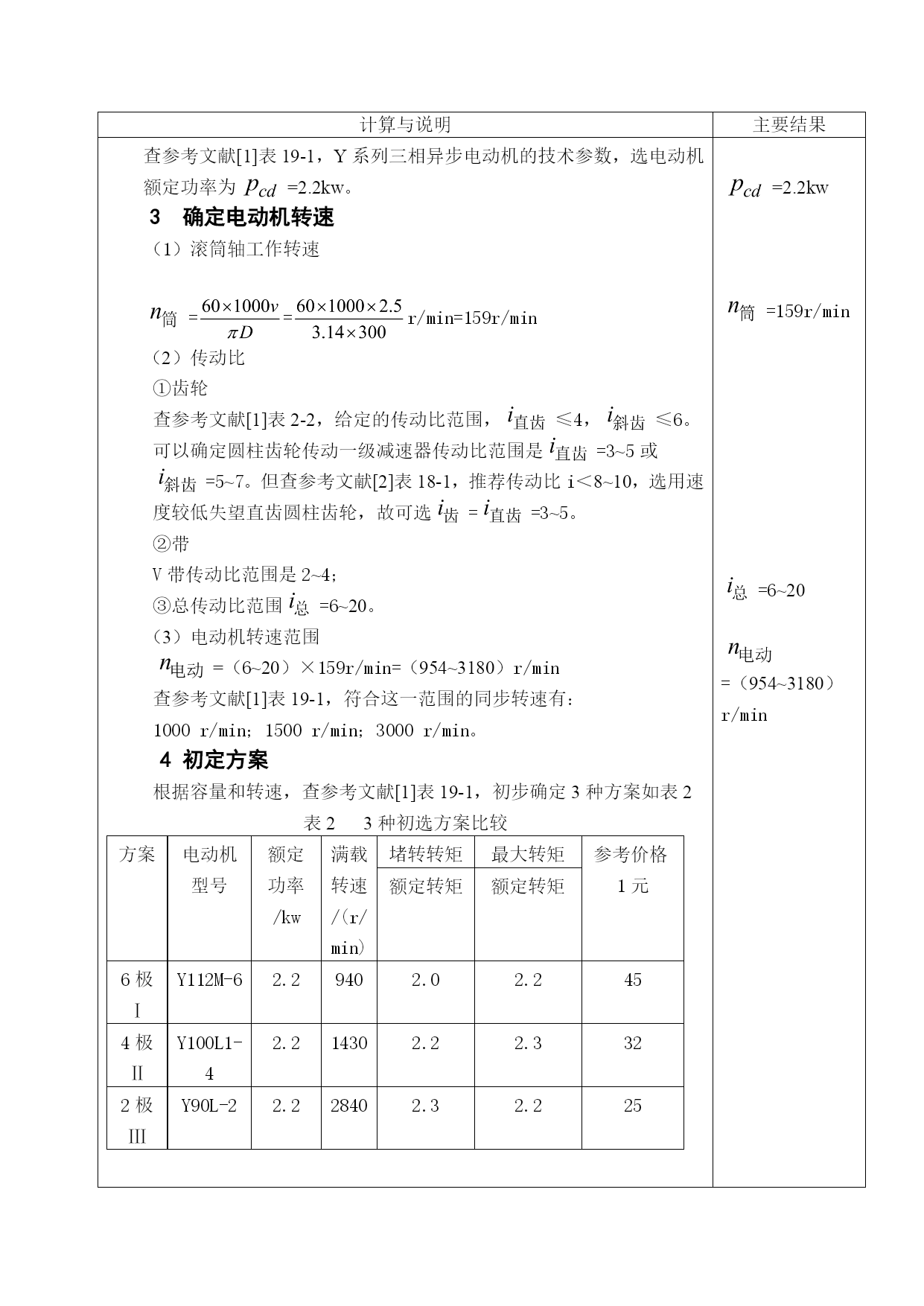

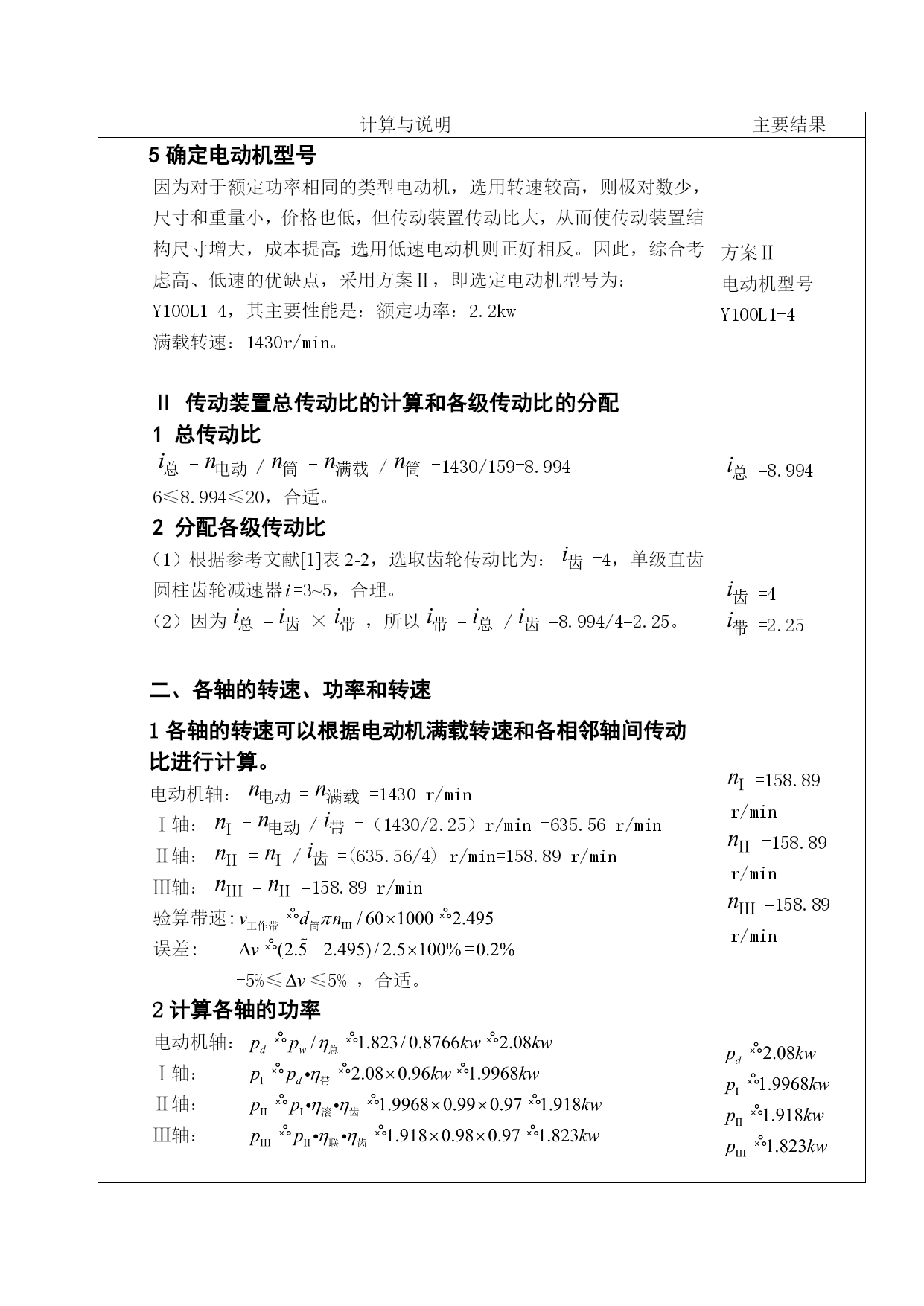

湖南工业大学课程设计资料袋机械工程学院（系、部）2007~2008学年第一学期课程名称机械设计指导教师职称副教授学生姓名专业班级学号题目带式运输机的传动装置设计——单级圆柱齿轮减速器设计成绩起止日期2007年12月30日～2008年1月12日目录清单序号材料名称资料数量备注1课程设计任务书12课程设计说明书13课程设计图纸4装配图1张零件图3张湖南工业大学课程设计任务书2007—2008学年第一学期机械工程学院（系、部）机械设计与制造专业班级课程名称：机械设计设计题目：带式运输机传动装置设计——单级圆柱齿轮减速器设计完成期限：自2007年12月30日至2008年1月12日共2周内容及任务一、设计的主要技术参数带的圆周力F/（N）700带速/（m/s）2.5滚筒直径D/（mm）300二、传动方案单级圆柱齿轮减速器三、设计任务1.按照给定的设计数据和传动方案设计减速器装置；2.完成减速器装配图1张（A0或A1）；3.零件工作图3张；4.编写设计计算说明书1份。进度安排起止日期工作内容2007.12.30－2008.1.2传动装置总体设计2008.1.3－2008.1.5传动零件的设计计算2008.1.1－2008.1.10装配图及零件图设计2008.1.10—2008.1.12编写设计说明书和准备答辩主要参考资料[1]金清肃.机械设计课程设计[M].武汉：华中科技大学出版社,2007.10[2]濮良贵，纪名刚.机械设计(第八版)[M].北京：高等教育出版社，2006.5[3]骆素君，等.机械设计课程设计简明手册.第一版[M].北京：化学工业出版社，2006[4]徐学林，等.互换性与测量技术基础.第一版[M].长沙：湖南大学出版社，2006[5]郑文纬，吴克坚.机械原理[M].北京:高等教育出版社，2006.12指导教师（签字）：年月日系（教研室）主任（签字）：年月日机械设计设计说明书带式运输机传动装置设计——单级圆柱齿轮减速器设计任务书起止日期：2007年12月30日至2008年1月12日学生姓名班级学号成绩指导教师(签字)机械工程学院2008年1月12日机械设计课程设计——带式运输机上的单级圆柱齿轮减速器的设计一、传动装置简图：带式运输机的传动装置如图1图1带式运输机的传动装置二、原始数据如表1表1带式输送机传动装置原始数据题号5带的圆周力F/N700带速2.5滚筒直径D/mm300三、工作条件三班制，使用年限10年，每年按365天计算，连续单向，载荷平稳，小批量生产，运输链速度允许误差为链速度的%。四、传动方案如图2图2传动方案五、设计任务设计计算说明书一份，零件图3张，装配图1张。目录1设计任务…………………………………………………（1）2传动方案的分析与拟定……………………………（1）3原动件的选择和传动比的分配…………………（2）4传动装置运动和动力参数的计算………………（3）5传动零件的设计计算………………………………（4）（1）联轴器的选择…………………………………………（4）（2）齿轮的设计计算………………………………………（4）Ⅰ高速级齿轮的设计计算………………………………（4）Ⅱ低速级齿轮的设计计算………………………………（6）（3）轴的设计计算…………………………………………（8）Ⅰ高速轴的设计计算……………………………………（8）Ⅱ中间轴的设计计算……………………………………（11）Ⅲ低速轴的设计计算……………………………………（13）（4）键连接的选择和校核计算……………………………（17）（5）轴承的选择和校核计算………………………………（18）6箱体的设计……………………………………………（20）7减速器附件的选择…………………………………（21）8润滑和密封的选择…………………………………（23）9设计心得………………………………………………（24）10参考文献………………………………………………（25）计算与说明主要结果一、设计方案分析=1\*ROMANI选择电动机的类型和结构1选择电动机的类型因为装置的载荷平稳，单向连续长期工作，因此可选用Y型闭式笼型三项异步电动机，电压为380V。该电机工作可靠，维护容易，价格低廉，、配调速装置，可提高起动性能。2确定电动机功率（1）根据带式运输机工作类型，选取工作机效率为=0.96工作机所需功率===1.823kw（2）查机参考文献[1]表10-2可以确定
