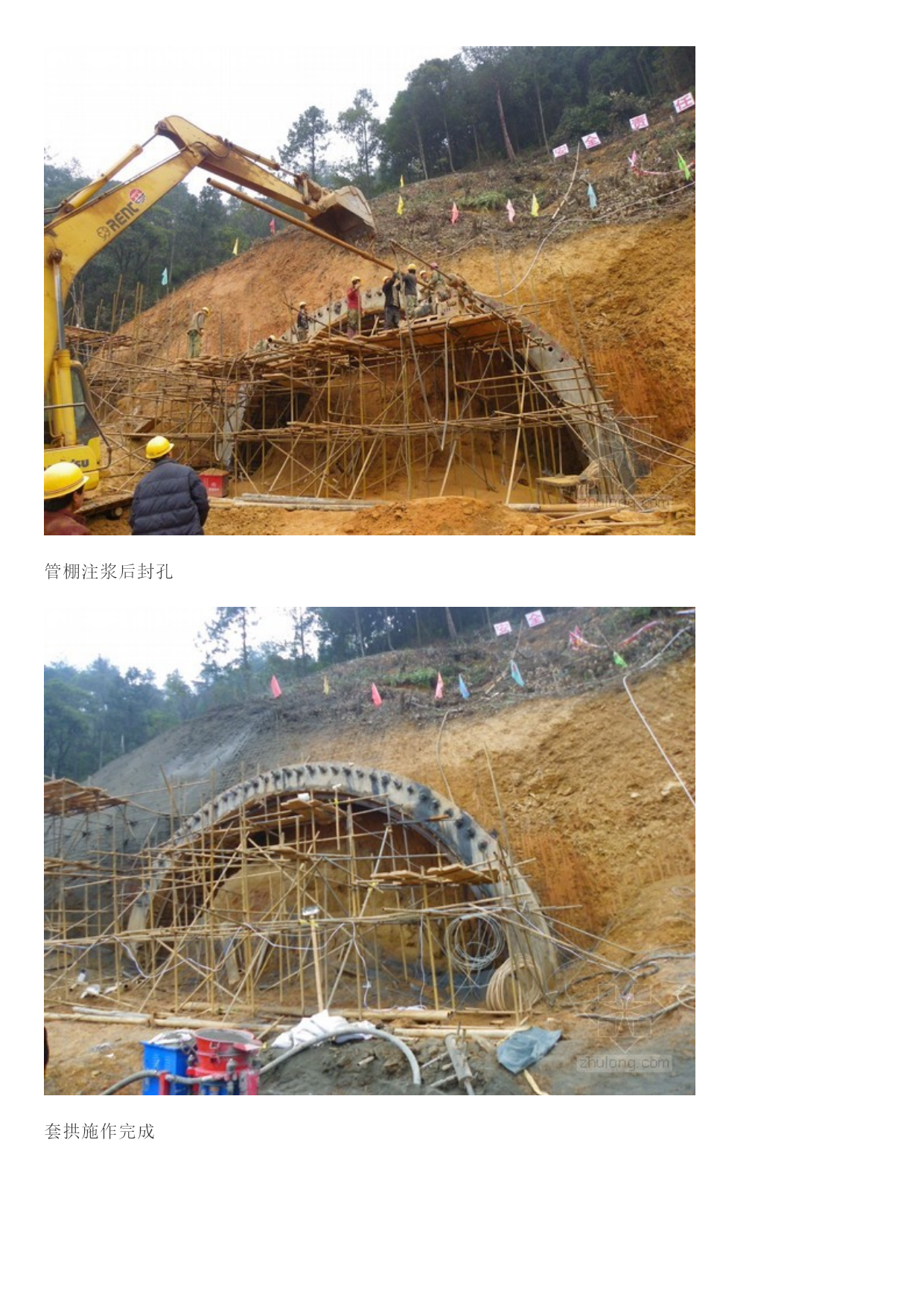

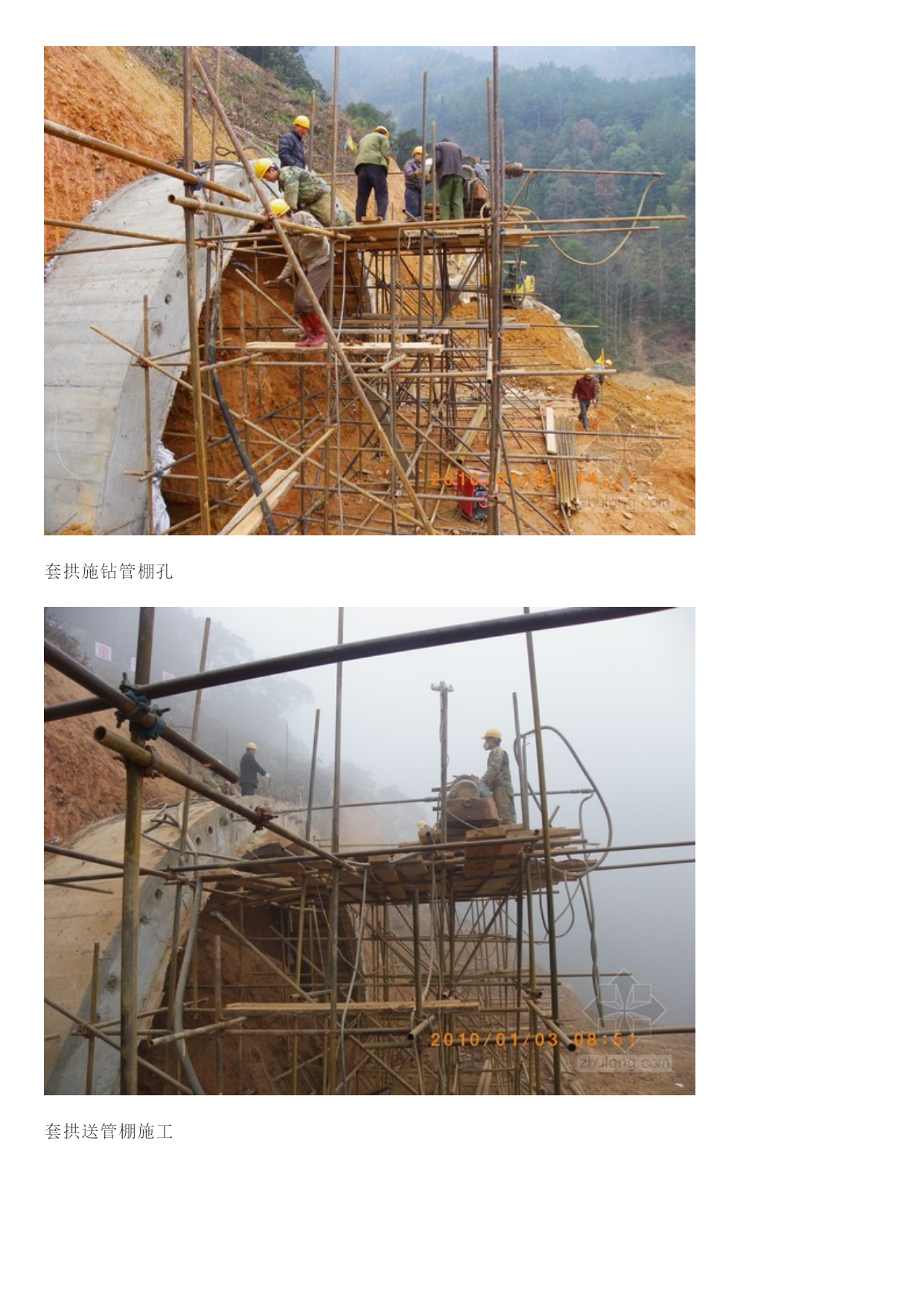

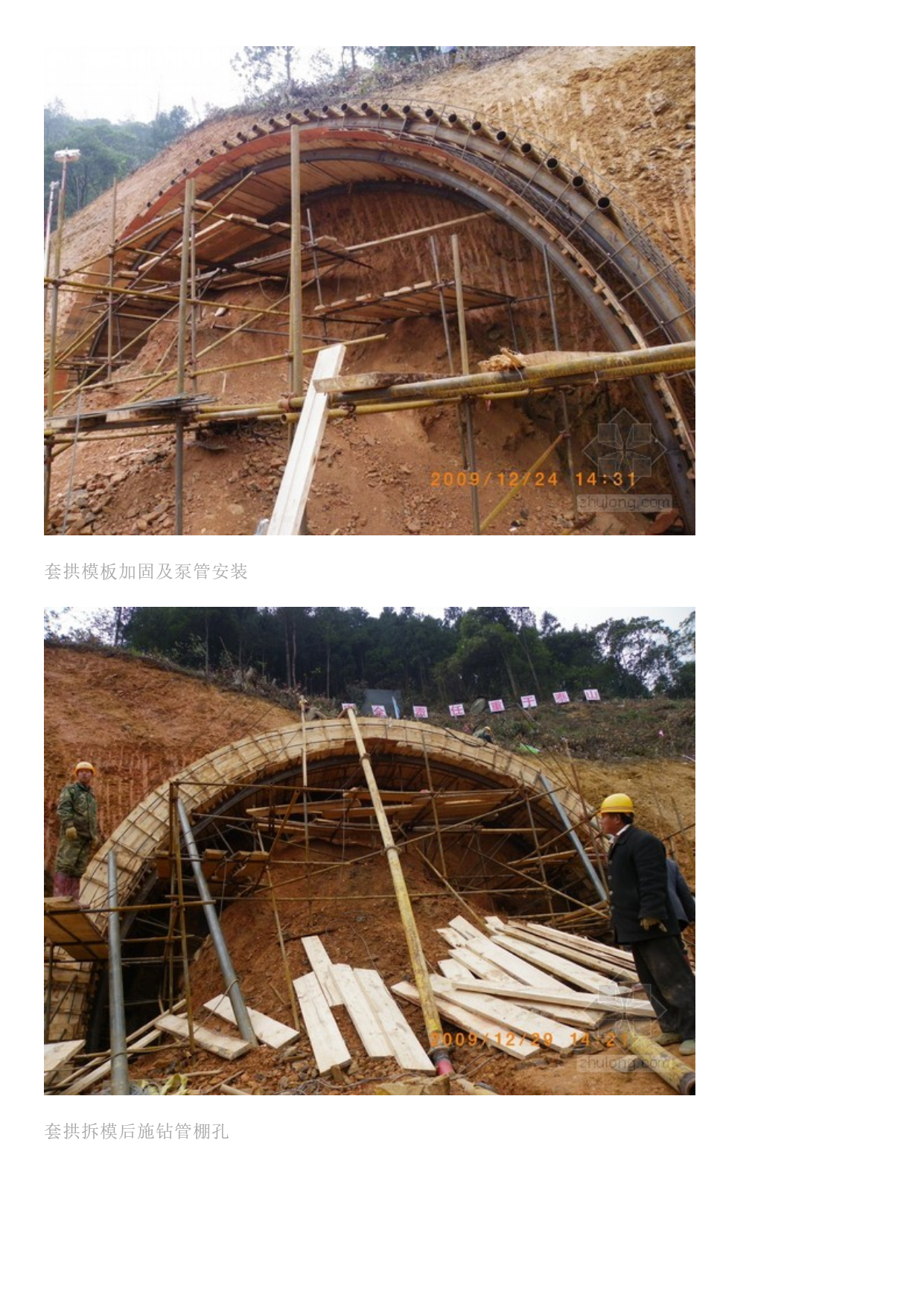

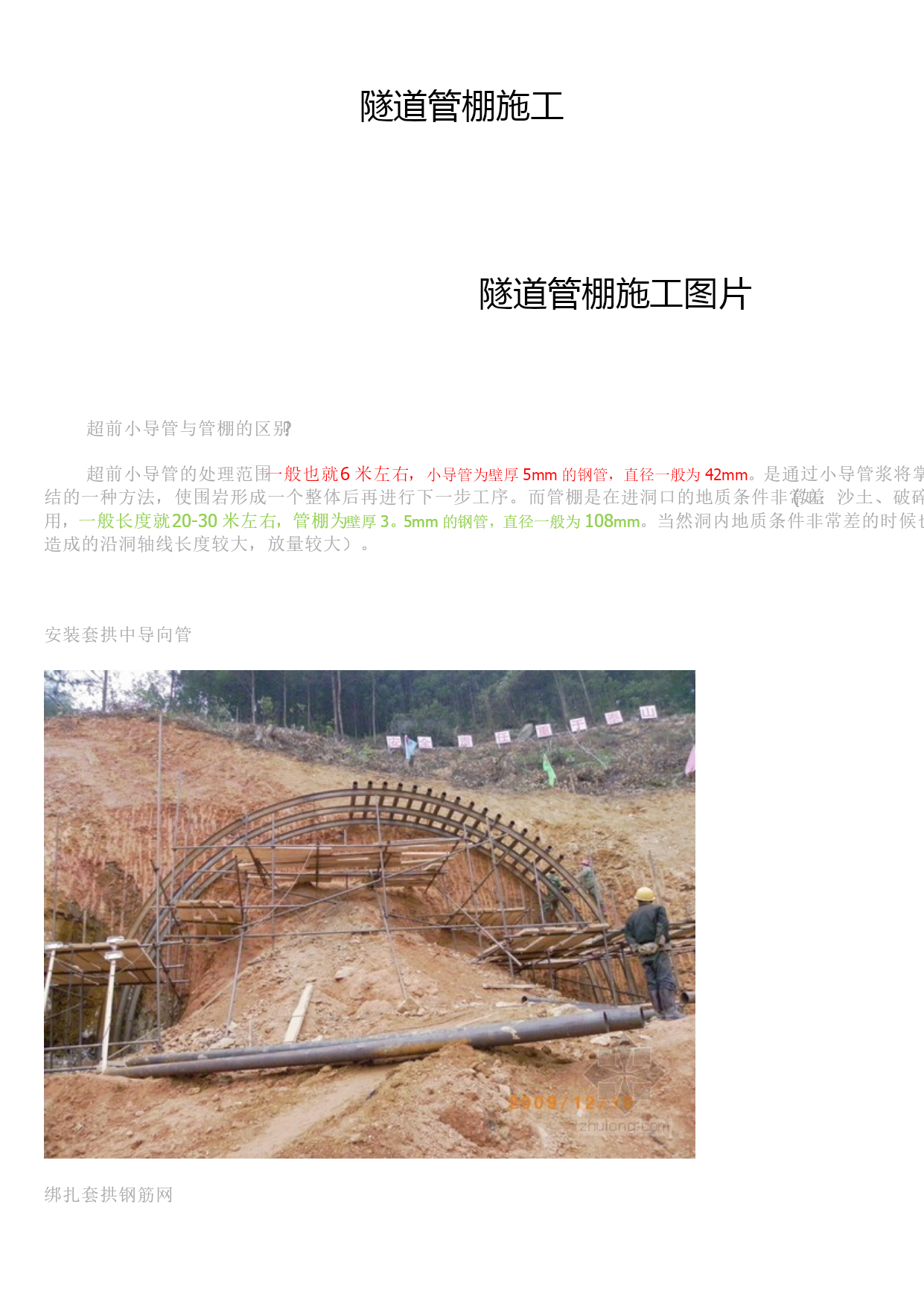

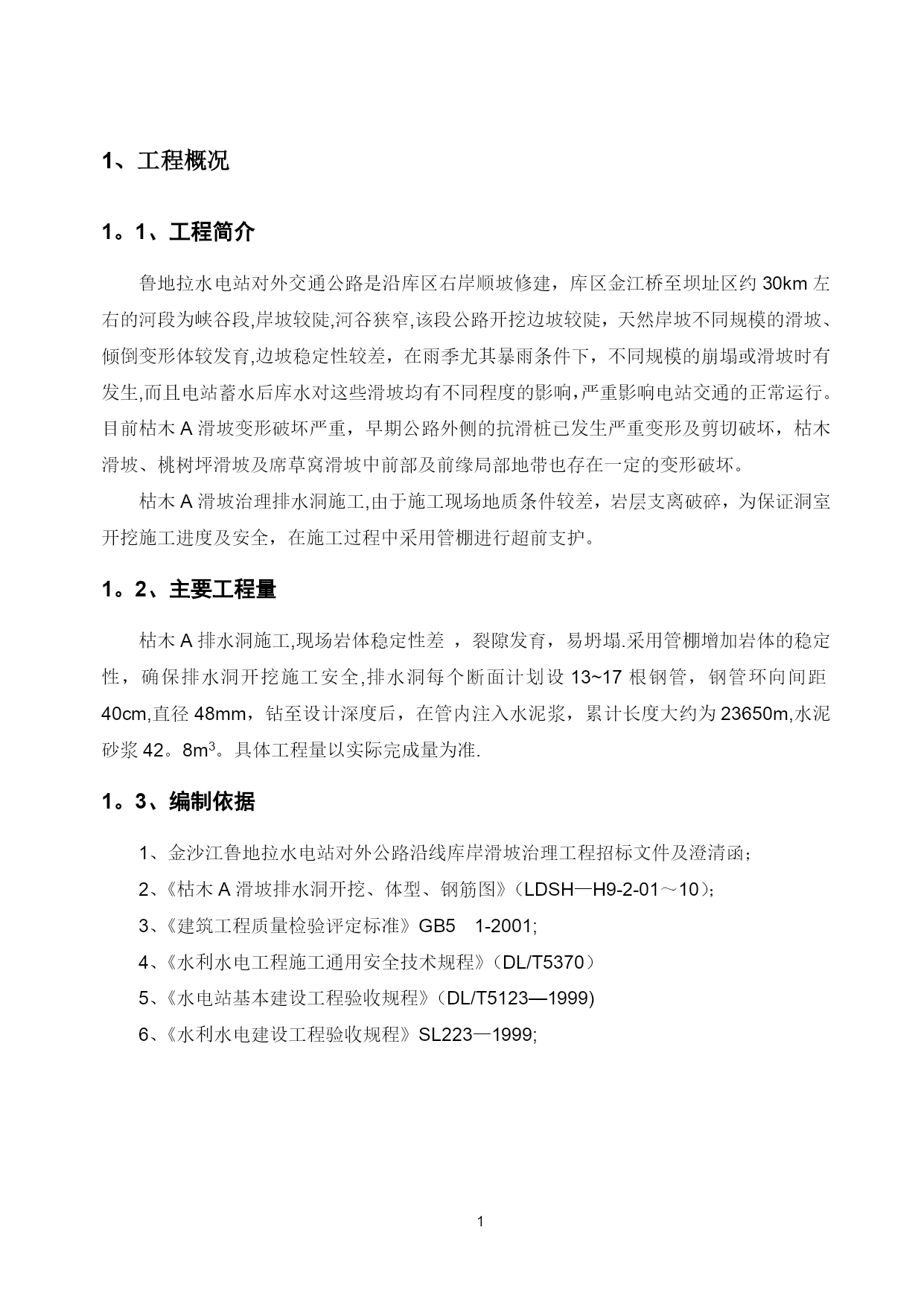

管棚进洞施工图【实用文档】doc文档可直接使用可编辑，欢迎下载隧道管棚施工隧道管棚施工图片超前小导管与管棚的区别?超前小导管的处理范围一般也就6米左右，小导管为壁厚5mm的钢管，直径一般为42mm。是通过小导管浆将掌子面前方的较为破碎的围岩进行固结的一种方法，使围岩形成一个整体后再进行下一步工序。而管棚是在进洞口的地质条件非常差(如：沙土、破碎严重的岩石、黄土等)的情况下使用，一般长度就20-30米左右，管棚为壁厚3。5mm的钢管，直径一般为108mm。当然洞内地质条件非常差的时候也可以用管棚(如:洞内遇到冒顶现象造成的沿洞轴线长度较大，放量较大）。安装套拱中导向管绑扎套拱钢筋网套拱底模安装套拱堵头模板安装套拱模板加固及泵管安装套拱拆模后施钻管棚孔套拱施钻管棚孔套拱送管棚施工管棚注浆后封孔套拱施作完成钢拱架、小导管、钢筋网标准施工每间隔一个钢格栅或一个钢拱架安装小导管，及小导管布置范围-1、工程概况1。1、工程简介鲁地拉水电站对外交通公路是沿库区右岸顺坡修建，库区金江桥至坝址区约30km左右的河段为峡谷段,岸坡较陡,河谷狭窄,该段公路开挖边坡较陡，天然岸坡不同规模的滑坡、倾倒变形体较发育,边坡稳定性较差，在雨季尤其暴雨条件下，不同规模的崩塌或滑坡时有发生,而且电站蓄水后库水对这些滑坡均有不同程度的影响，严重影响电站交通的正常运行。目前枯木A滑坡变形破坏严重，早期公路外侧的抗滑桩已发生严重变形及剪切破坏，枯木滑坡、桃树坪滑坡及席草窝滑坡中前部及前缘局部地带也存在一定的变形破坏。枯木A滑坡治理排水洞施工,由于施工现场地质条件较差，岩层支离破碎，为保证洞室开挖施工进度及安全，在施工过程中采用管棚进行超前支护。1。2、主要工程量枯木A排水洞施工,现场岩体稳定性差，裂隙发育，易坍塌.采用管棚增加岩体的稳定性，确保排水洞开挖施工安全,排水洞每个断面计划设13~17根钢管，钢管环向间距40cm,直径48mm，钻至设计深度后，在管内注入水泥浆，累计长度大约为23650m,水泥砂浆42。8m3。具体工程量以实际完成量为准.1。3、编制依据1、金沙江鲁地拉水电站对外公路沿线库岸滑坡治理工程招标文件及澄清函；2、《枯木A滑坡排水洞开挖、体型、钢筋图》（LDSH—H9-2-01～10）；3、《建筑工程质量检验评定标准》GB51-2001;4、《水利水电工程施工通用安全技术规程》（DL/T5370）5、《水电站基本建设工程验收规程》（DL/T5123—1999)6、《水利水电建设工程验收规程》SL223—1999;2、施工准备及要求2.1、内业准备在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准,查阅相关施工案例，认真调查排水洞围岩地质情况、了解施工条件、技术水平和设备装置的施工参数。制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2。2、外业准备2.2。1、施工道路布置1#排水洞：1#排水洞R1施工道路起点对外公路K5+000处，终点为1＃排水洞上游进口，起点高程EL1264m，终点高程1246m，全长约240m,最大纵向坡比9%，路面宽度6m.2＃排水洞：由于2#排水洞洞口紧邻对外公路,设备及材料转运借助于对外公路。3＃排水洞:3#排水洞R3施工道路起点对外公路K5+130处,终点为3#排水洞下游进口,起点高程EL1280m，终点高程EL1273m，全长约60m,最大纵向坡比11。6%，路面宽度5m。2。2。2、施工供风、水、电布置施工用风主要是钻机造孔用风，施工用水主要是水泥砂浆拌制用水，施工用电主要是施工照明和施工设备(搅拌机）用电等,施工供风、水、电可以直接使用该部位洞室开挖供风、水、电的管线。2。2。3、渣场布置根据施工组织设计渣场规划布置要求，枯木A排水洞开挖洞挖石渣运至K4渣场(K4原公路砂石料场下游)弃掉。、施工机械修理厂施工机械修配厂主要承担混凝土施工机械设备、钻孔施工设备的检修、维修、维护保养等，机械修理厂布置在K4渣场生产、生活办公营地内。2。2.5、施工照明施工照明主要是洞内照明，为确保洞内的施工安全，在洞内适当位置布置低压照明灯具;洞外布置适量的镝灯或碘钨灯以满足夜间施工照明需要。2。2。6、施工通讯施工通讯采用对讲机、作为现场通信工具。2。3、技术要求1、检查开挖的断面中线及高程,开挖轮廓线应符合设计要求;2、钢架安装垂直度允许误差为±2°，中线及高程允许误差为±5cm；3、在钢架上沿纵向钻设管棚孔，其外插角以不侵入隧道开挖轮廓线。管棚孔孔径比管棚钢管直径大20～30
