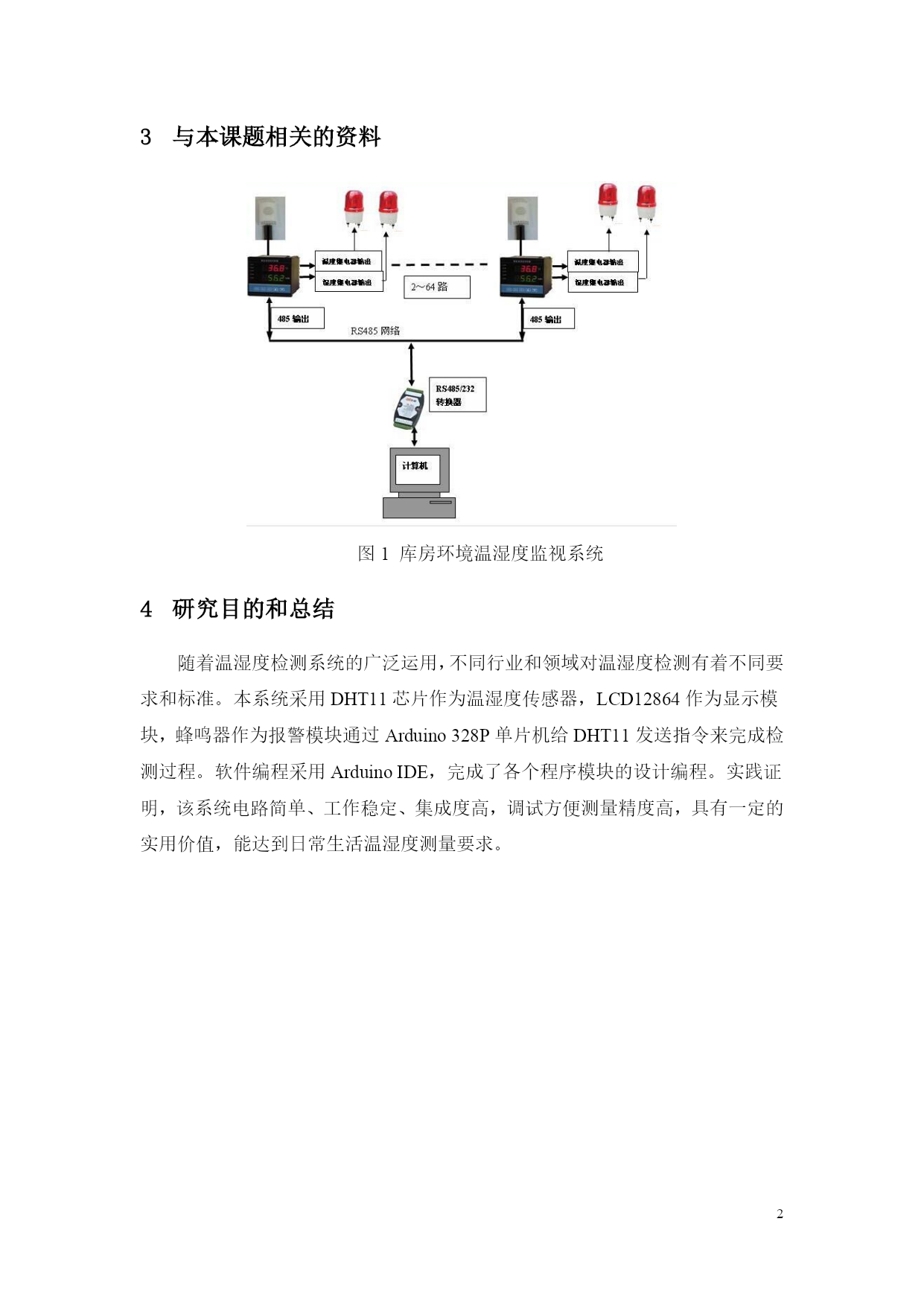

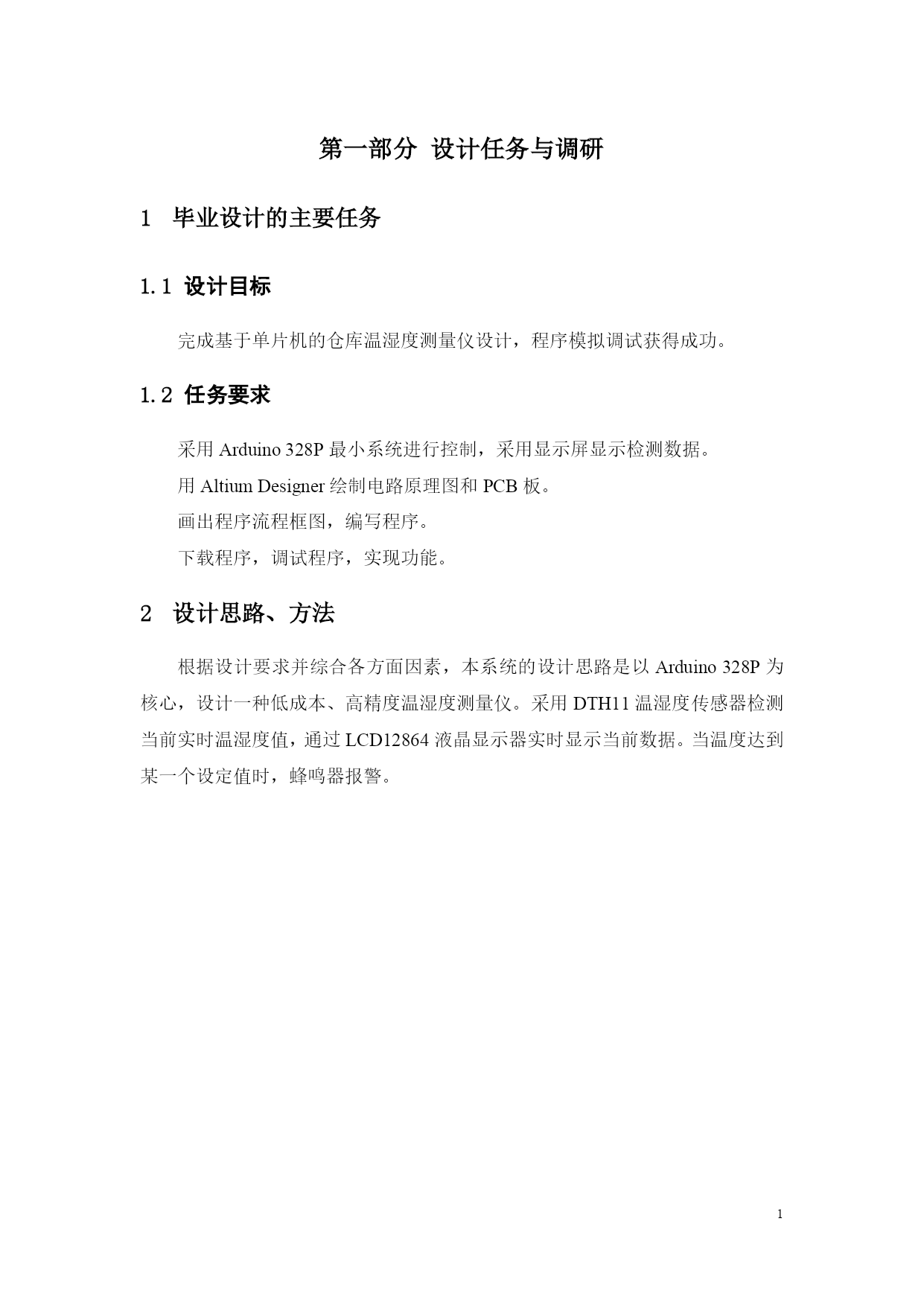

目录TOC\o"1-3"\h\uHYPERLINK\l_Toc25107第一部分设计任务与调研PAGEREF_Toc251071HYPERLINK\l_Toc80591毕业设计的主要任务PAGEREF_Toc80591HYPERLINK\l_Toc21351.1设计目标PAGEREF_Toc21351HYPERLINK\l_Toc289901.2任务要求PAGEREF_Toc289901HYPERLINK\l_Toc307302设计思路、方法PAGEREF_Toc307301HYPERLINK\l_Toc233773与本课题相关的资料PAGEREF_Toc233772HYPERLINK\l_Toc219924研究目的和总结PAGEREF_Toc219922HYPERLINK\l_Toc5776第二部分设计说明PAGEREF_Toc57763HYPERLINK\l_Toc108161理论分析PAGEREF_Toc108163HYPERLINK\l_Toc310772设计方案PAGEREF_Toc310774HYPERLINK\l_Toc30153相关图片PAGEREF_Toc30155HYPERLINK\l_Toc14812第三部分设计成果PAGEREF_Toc148127HYPERLINK\l_Toc45701设计成果PAGEREF_Toc45707HYPERLINK\l_Toc27994第四部分结束语PAGEREF_Toc2799410HYPERLINK\l_Toc20958第五部分致谢PAGEREF_Toc2095811HYPERLINK\l_Toc6904第六部分参考文献PAGEREF_Toc690412PAGE\*MERGEFORMAT12第一部分设计任务与调研毕业设计的主要任务设计目标完成基于单片机的仓库温湿度测量仪设计，程序模拟调试获得成功。任务要求采用Arduino328P最小系统进行控制，采用显示屏显示检测数据。用AltiumDesigner绘制电路原理图和PCB板。画出程序流程框图，编写程序。下载程序，调试程序，实现功能。设计思路、方法根据设计要求并综合各方面因素，本系统的设计思路是以Arduino328P为核心，设计一种低成本、高精度温湿度测量仪。采用DTH11温湿度传感器检测当前实时温湿度值，通过LCD12864液晶显示器实时显示当前数据。当温度达到某一个设定值时，蜂鸣器报警。与本课题相关的资料图1库房环境温湿度监视系统研究目的和总结随着温湿度检测系统的广泛运用，不同行业和领域对温湿度检测有着不同要求和标准。本系统采用DHT11芯片作为温湿度传感器，LCD12864作为显示模块，蜂鸣器作为报警模块通过Arduino328P单片机给DHT11发送指令来完成检测过程。软件编程采用ArduinoIDE，完成了各个程序模块的设计编程。实践证明，该系统电路简单、工作稳定、集成度高，调试方便测量精度高，具有一定的实用价值，能达到日常生活温湿度测量要求。第二部分设计说明理论分析本系统主要由Arduino328P最小系统模块、报警、温湿度传感模块、LCD12864液晶显示模块组成，下面分别论证这几个模块的选择。最小系统的选择方案一：采用AT89C51控制。此方案的优点是成本低，运用广泛，容易上手。但该单片机能够实用的片内外资源有限，定时计数器少，无A/D转换，能用的I/O口比较少，频率低、处理速度慢、功能单一，难以满足设计要求。方案二：采用ATMEGA328最小系统模块。ATmega328P，8位AVR微控制器，先进的RISC结构，带32KB在系统编程FLASH存储器，自带ADC转换接口。方案三：采用MSP430单片机。该单片机一种16位超低MSP430单片机，它的功耗小、具有精简指令集（RISC）的混合信号处理器。终上所述，选择方案三。温湿度传感器的选择方案一：DHT11HYPERLINK"http://baike.haosou.com/doc/3625005-3810808.html"\t"http://baike.haosou.com/doc/_blank"数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器，它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性和卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
