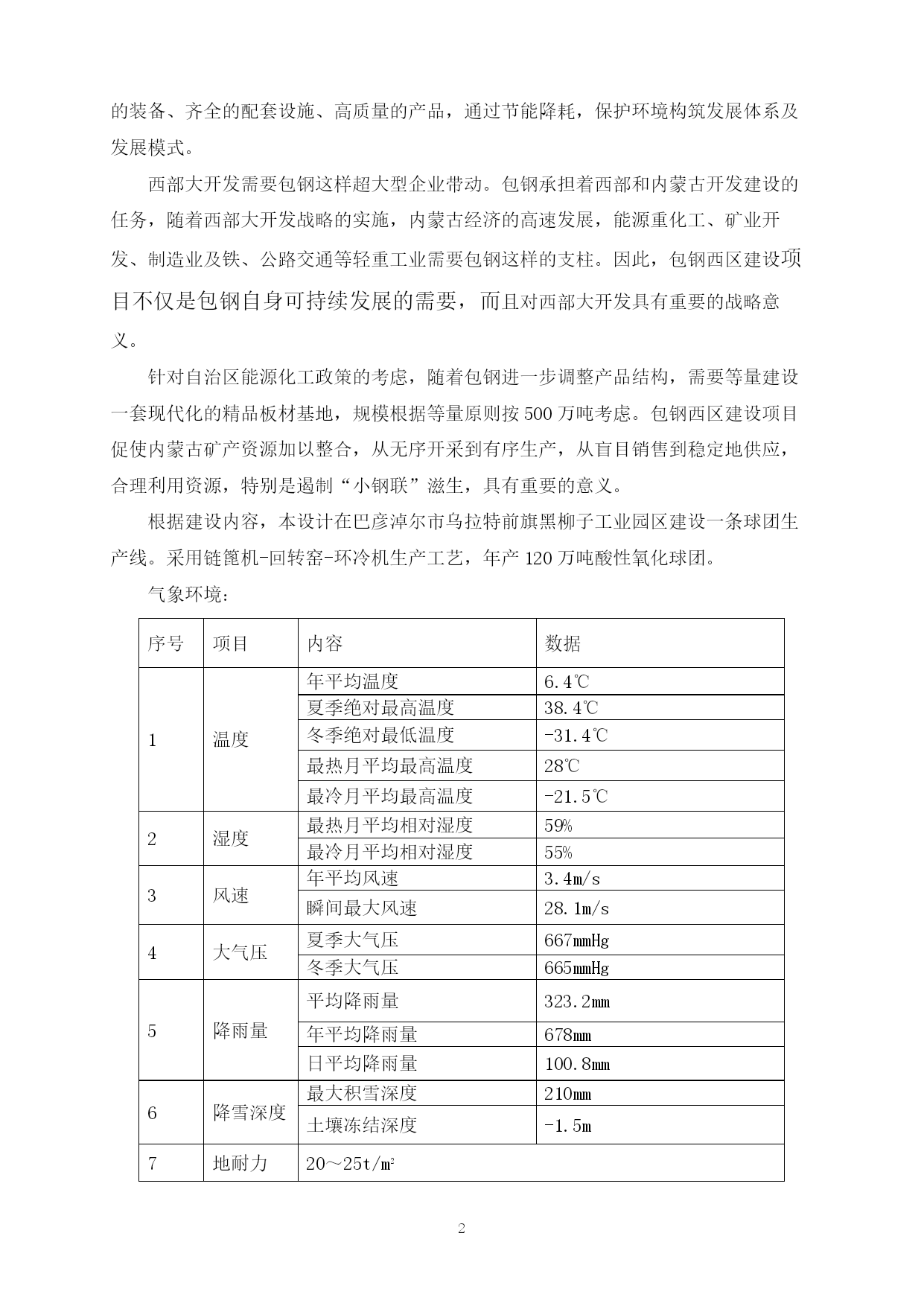

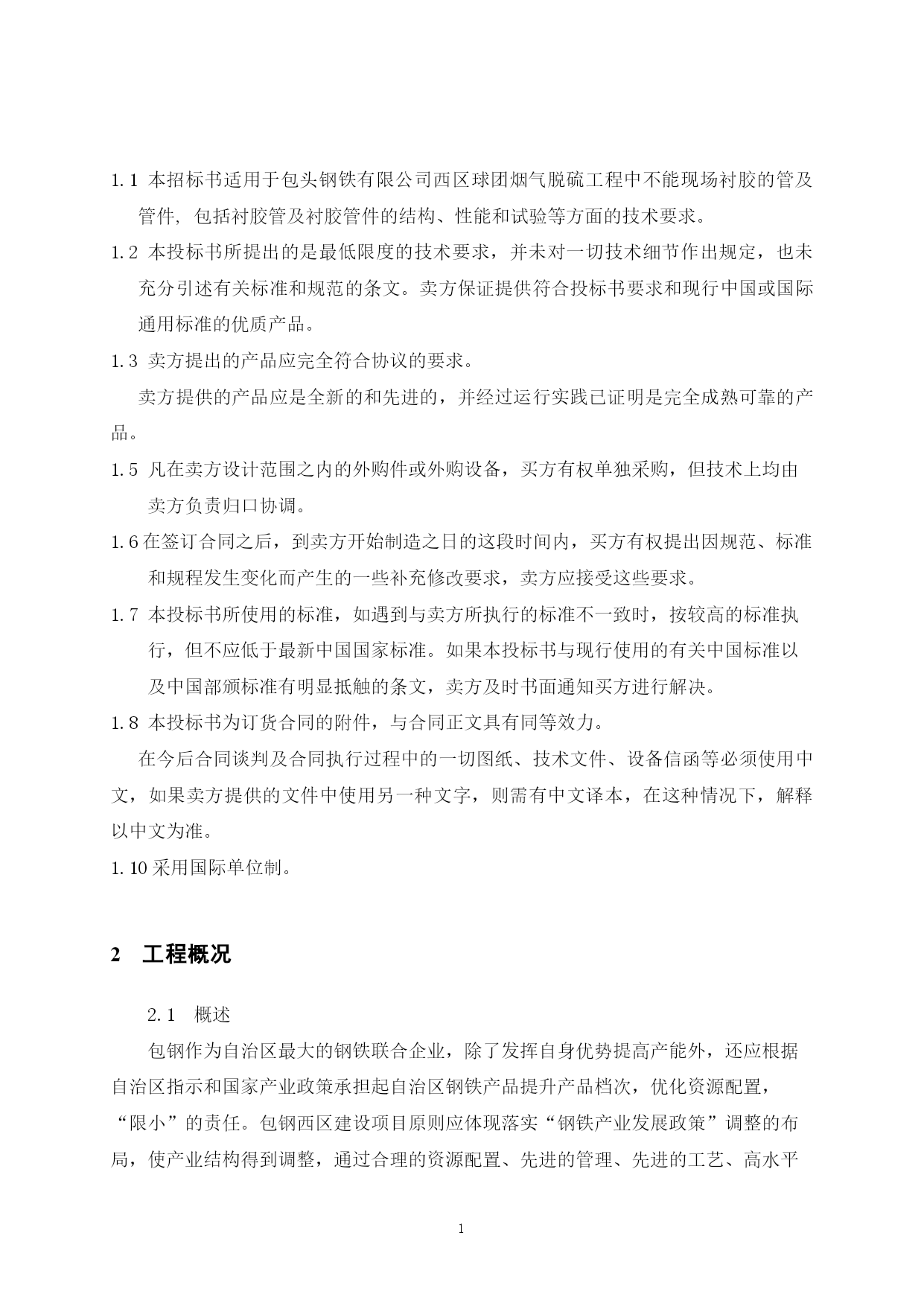

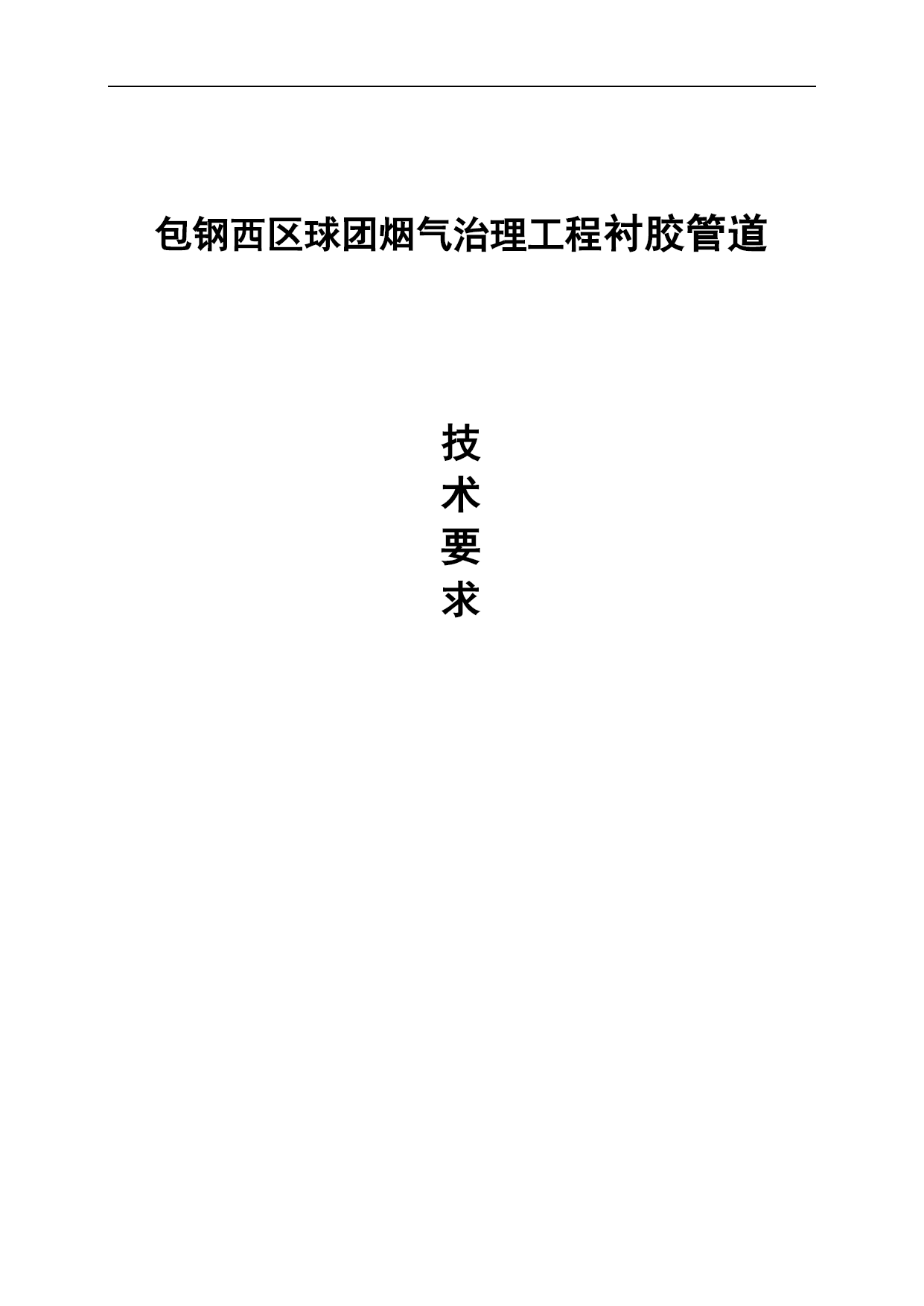

包钢西区球团烟气治理工程衬胶管道技术要求本招标书适用于包头钢铁有限公司西区球团烟气脱硫工程中不能现场衬胶的管及管件,包括衬胶管及衬胶管件的结构、性能和试验等方面的技术要求。本投标书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。卖方保证提供符合投标书要求和现行中国或国际通用标准的优质产品。1.3卖方提出的产品应完全符合协议的要求。卖方提供的产品应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。1.5凡在卖方设计范围之内的外购件或外购设备，买方有权单独采购，但技术上均由卖方负责归口协调。1.6在签订合同之后，到卖方开始制造之日的这段时间内，买方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，卖方应接受这些要求。1.7本投标书所使用的标准，如遇到与卖方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准。如果本投标书与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，卖方及时书面通知买方进行解决。本投标书为订货合同的附件，与合同正文具有同等效力。在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果卖方提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。1.10采用国际单位制。工程概况2.1概述包钢作为自治区最大的钢铁联合企业，除了发挥自身优势提高产能外，还应根据自治区指示和国家产业政策承担起自治区钢铁产品提升产品档次，优化资源配置，“限小”的责任。包钢西区建设项目原则应体现落实“钢铁产业发展政策”调整的布局，使产业结构得到调整，通过合理的资源配置、先进的管理、先进的工艺、高水平的装备、齐全的配套设施、高质量的产品，通过节能降耗，保护环境构筑发展体系及发展模式。西部大开发需要包钢这样超大型企业带动。包钢承担着西部和内蒙古开发建设的任务，随着西部大开发战略的实施，内蒙古经济的高速发展，能源重化工、矿业开发、制造业及铁、公路交通等轻重工业需要包钢这样的支柱。因此，包钢西区建设项目不仅是包钢自身可持续发展的需要，而且对西部大开发具有重要的战略意义。针对自治区能源化工政策的考虑，随着包钢进一步调整产品结构，需要等量建设一套现代化的精品板材基地，规模根据等量原则按500万吨考虑。包钢西区建设项目促使内蒙古矿产资源加以整合，从无序开采到有序生产，从盲目销售到稳定地供应，合理利用资源，特别是遏制“小钢联”滋生，具有重要的意义。根据建设内容，本设计在巴彦淖尔市乌拉特前旗黑柳子工业园区建设一条球团生产线。采用链篦机-回转窑-环冷机生产工艺，年产120万吨酸性氧化球团。气象环境：序号项目内容数据1温度年平均温度6.4℃夏季绝对最高温度38.4℃冬季绝对最低温度-31.4℃最热月平均最高温度28℃最冷月平均最高温度-21.5℃2湿度最热月平均相对湿度59%最冷月平均相对湿度55%3风速年平均风速3.4m/s瞬间最大风速28.1m/s4大气压夏季大气压667mmHg冬季大气压665mmHg5降雨量平均降雨量323.2mm年平均降雨量678mm日平均降雨量100.8mm6降雪深度最大积雪深度210mm土壤冻结深度-1.5m7地耐力20～25t/m28地震烈度8度9海拔高度1064m(±3m)10主导风向夏季：东南风冬季：西北风3技术要求本技术协议的供货范围包括买方提供图纸所标示的所有衬胶管道、管件，含管道上预焊的支撑、补强圈、垫板、连接法兰等焊接件以及。（卖方先将买方提供的布置图予以二次管道设计，合理细化，绘出详细配管分段图）。内衬工作在工厂进行。所有材料采用高温加压硫化丁基橡胶衬里。卖方提供橡胶内衬采用的标准供买方确认。橡胶内衬材料包括橡胶、粘接剂等。需要防腐的管道使用至少4mm厚的丁基橡胶衬里。内衬材料必须具有抗化学腐蚀性，极好的粘附性等。对合金钢和需要橡胶内衬的碳钢间接触面应保证没有防腐间隙。卖方须提供关于内衬及维护工作的详细设计图纸，尤其是特殊的区域（如法兰表面、喷咀连接处、拐角、边、重叠部分等），并提交给买方确认，根据确认后的图纸进行施工。关于内衬工作至少包括以下各项检查备忘录：·内衬检查·内衬部件检查·内衬记录（湿度、露点等）·底层、外层检查·内衬试验结果，如：火花试验，厚度检测，粘附性试验·验收试验总之，以卖方向买方提供的经确认的质量保证计划来确保制造商的内衬工作质量，制造商可以提出更严格的内衬工作质量计划（需经买方确认）。如果买方在合同签订后要求变更部分技术要求及供货数量，如果与行业规范没有抵触，卖方必须无条件接受执行。4.1管道制作标准4.1.1制作相关标准：《火
