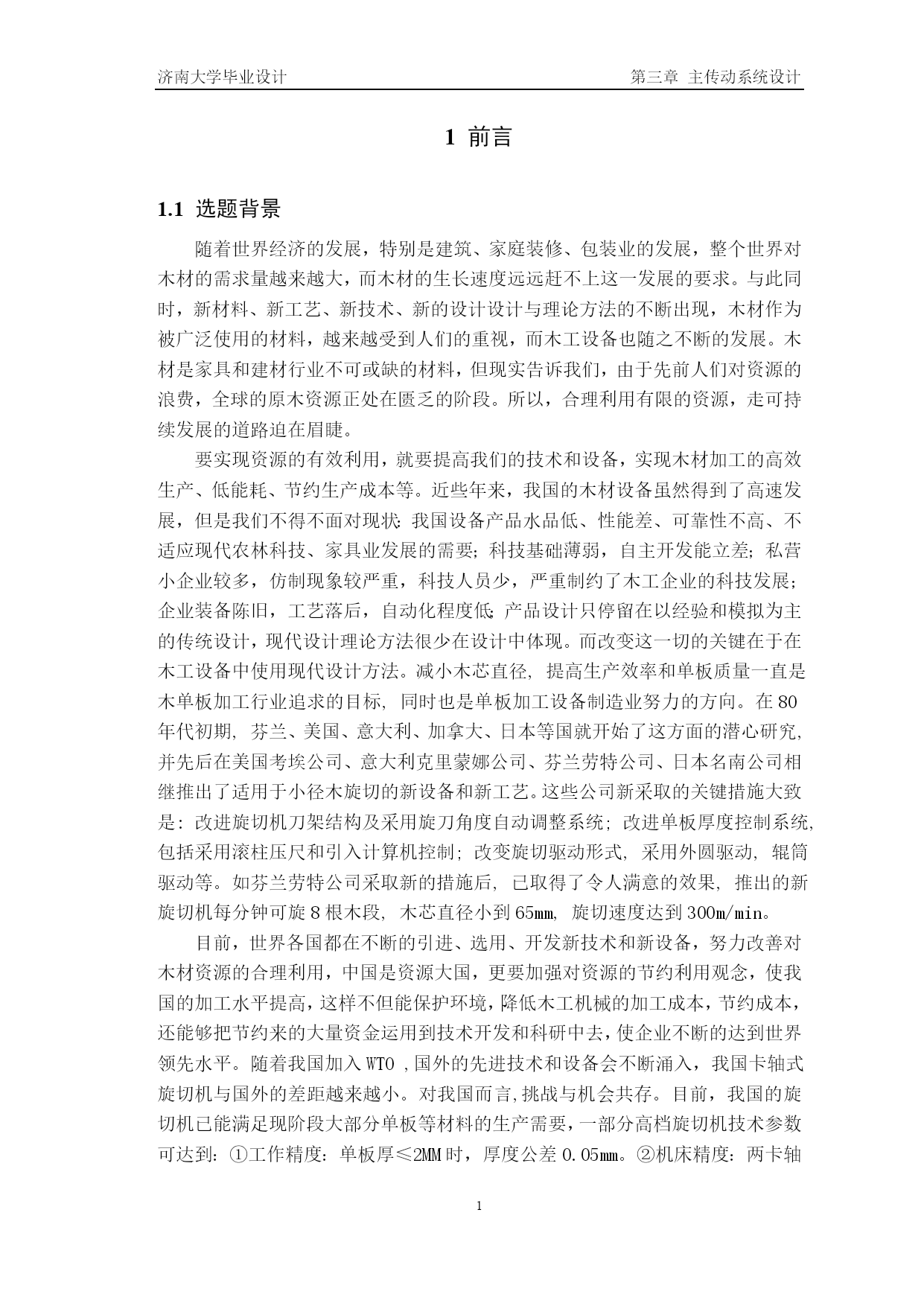

济南大学毕业设计第三章主传动系统设计1前言1.1选题背景随着世界经济的发展，特别是建筑、家庭装修、包装业的发展，整个世界对木材的需求量越来越大，而木材的生长速度远远赶不上这一发展的要求。与此同时，新材料、新工艺、新技术、新的设计设计与理论方法的不断出现，木材作为被广泛使用的材料，越来越受到人们的重视，而木工设备也随之不断的发展。木材是家具和建材行业不可或缺的材料，但现实告诉我们，由于先前人们对资源的浪费，全球的原木资源正处在匮乏的阶段。所以，合理利用有限的资源，走可持续发展的道路迫在眉睫。要实现资源的有效利用，就要提高我们的技术和设备，实现木材加工的高效生产、低能耗、节约生产成本等。近些年来，我国的木材设备虽然得到了高速发展，但是我们不得不面对现状：我国设备产品水品低、性能差、可靠性不高、不适应现代农林科技、家具业发展的需要；科技基础薄弱，自主开发能立差；私营小企业较多，仿制现象较严重，科技人员少，严重制约了木工企业的科技发展；企业装备陈旧，工艺落后，自动化程度低；产品设计只停留在以经验和模拟为主的传统设计，现代设计理论方法很少在设计中体现。而改变这一切的关键在于在木工设备中使用现代设计方法。减小木芯直径,提高生产效率和单板质量一直是木单板加工行业追求的目标,同时也是单板加工设备制造业努力的方向。在80年代初期,芬兰、美国、意大利、加拿大、日本等国就开始了这方面的潜心研究,并先后在美国考埃公司、意大利克里蒙娜公司、芬兰劳特公司、日本名南公司相继推出了适用于小径木旋切的新设备和新工艺。这些公司新采取的关键措施大致是:改进旋切机刀架结构及采用旋刀角度自动调整系统;改进单板厚度控制系统,包括采用滚柱压尺和引入计算机控制;改变旋切驱动形式,采用外圆驱动,辊筒驱动等。如芬兰劳特公司采取新的措施后,已取得了令人满意的效果,推出的新旋切机每分钟可旋8根木段,木芯直径小到65mm,旋切速度达到300m/min。目前，世界各国都在不断的引进、选用、开发新技术和新设备，努力改善对木材资源的合理利用，中国是资源大国，更要加强对资源的节约利用观念，使我国的加工水平提高，这样不但能保护环境，降低木工机械的加工成本，节约成本，还能够把节约来的大量资金运用到技术开发和科研中去，使企业不断的达到世界领先水平。随着我国加入WTO,国外的先进技术和设备会不断涌入，我国卡轴式旋切机与国外的差距越来越小。对我国而言,挑战与机会共存。目前，我国的旋切机已能满足现阶段大部分单板等材料的生产需要，一部分高档旋切机技术参数可达到：①工作精度：单板厚≤2MM时，厚度公差0.05mm。②机床精度：两卡轴轴线的同轴度0.2/1250～1600；装压尺面与两卡轴公共轴线的平行度0.2/1250～1600。③自动化程度：应用液压电子技术，易于操作，维修方便。④工作安全可靠，连续2年无重大机械电器故障。⑤主轴转速＞200转/分。面对当前全球资源严重枯竭的现状，我们每一个人都有责任为我们的家园尽一份力量，我们要不断的努力，学习，研究，勇于创新，创造出更优秀的产品来造福人类。1.2研究课题的必要性和意义我的设计题目是：液压夹紧卡轴箱旋切机设计。这个题目涉及到了我大学四年所学的所有专业知识，包含了齿轮、齿条、轴、轴承、箱体和导轨等很多方面的知识，我要设计的旋切机和传统旋切机不同，传统旋切机大多是无卡轴旋切机（辊子压紧）和机械夹紧旋切机。近年来,随着人民生活水平和生活质量的不断提高,对居住环境提出了更高的要求,促进了我国胶合板工业的发展。胶合板的产量和品种日益增多,需求量越来越大,因而为单板的加工利用开拓了新的领域。我要设计的旋切机借用液压系统来设计卡轴箱，不仅具有摩擦力小、噪音小、耗电量小等优点，而且切削精度高，对木材的利用率也高。当前世界的木材处在极度短缺的阶段，充分利用每一段木材，都将对环境有着极大的意义。另外，我也喜欢这个课题，希望通过这次设计能够提升自己对所学知识的的利用能力。2旋切机的工作原理与结构旋切机原理图如下：1.木段2.压尺3.旋刀4.刀床5.进给丝杠6.手轮7.刀床快速进给电机8.锥齿轮副9.进给丝杠10.刀床11.链传动12.进给箱13.液压缸14.电动机15.卡轴16.液压泵整机的工作过程如上图所示:当木段1被送到旋切机定好中心后,左、右卡轴15即可在液压缸13的作用下伸出并卡紧木段1,进而在主电动机的驱动下由慢到快地带动木段1旋转,带有旋刀3和压尺2的刀床4向木段1作进给运动，从而旋切出连续的单板。刀床4的进给丝杠5由右卡轴通过链传动11、进给箱12和两对锥齿轮8传动，单板的厚度决定于卡轴15每转的刀床进给量。改变进给箱12中齿轮传动的传动比，即可获得不同厚度的单板。为保证旋切过程中单板
