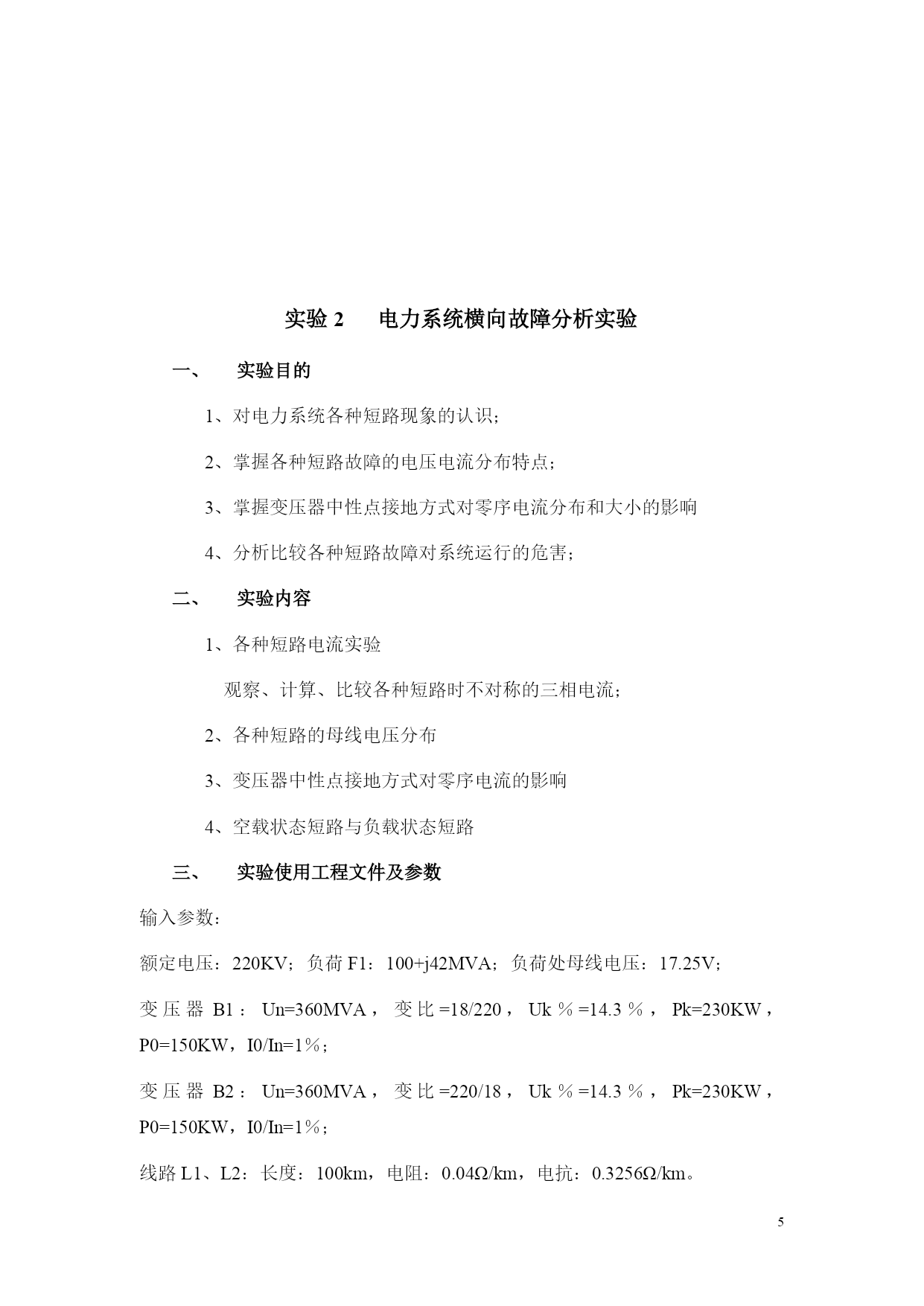

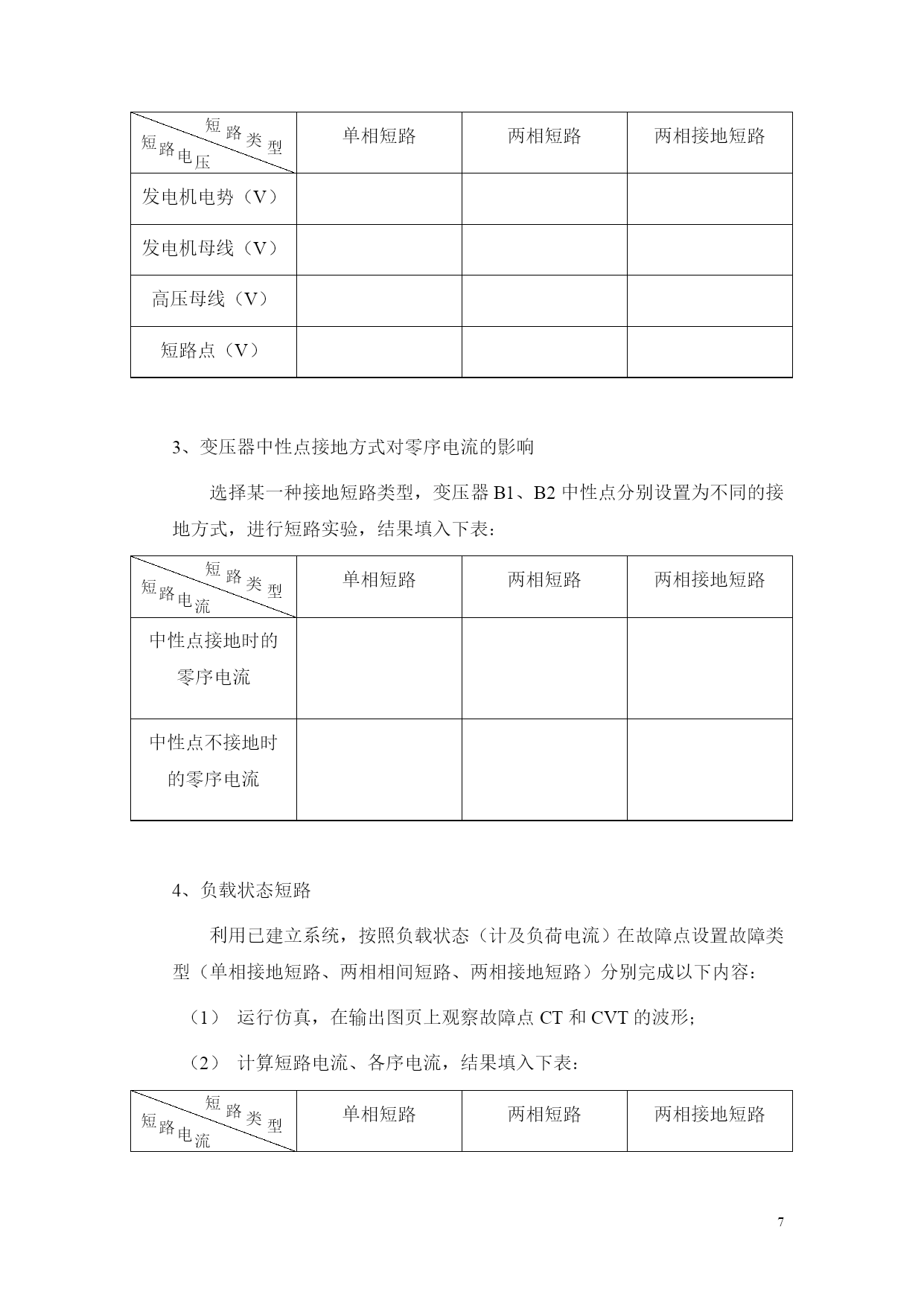

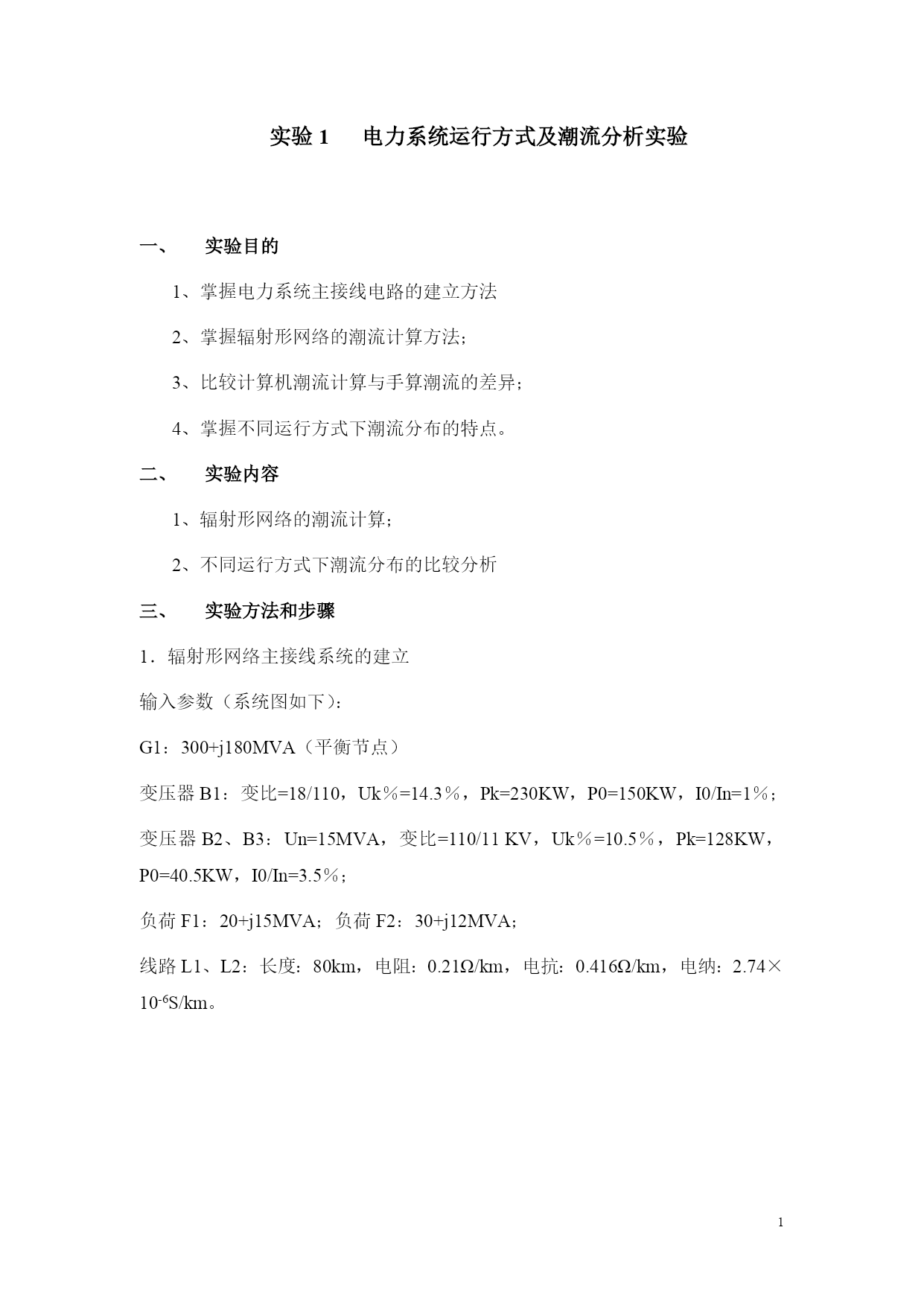

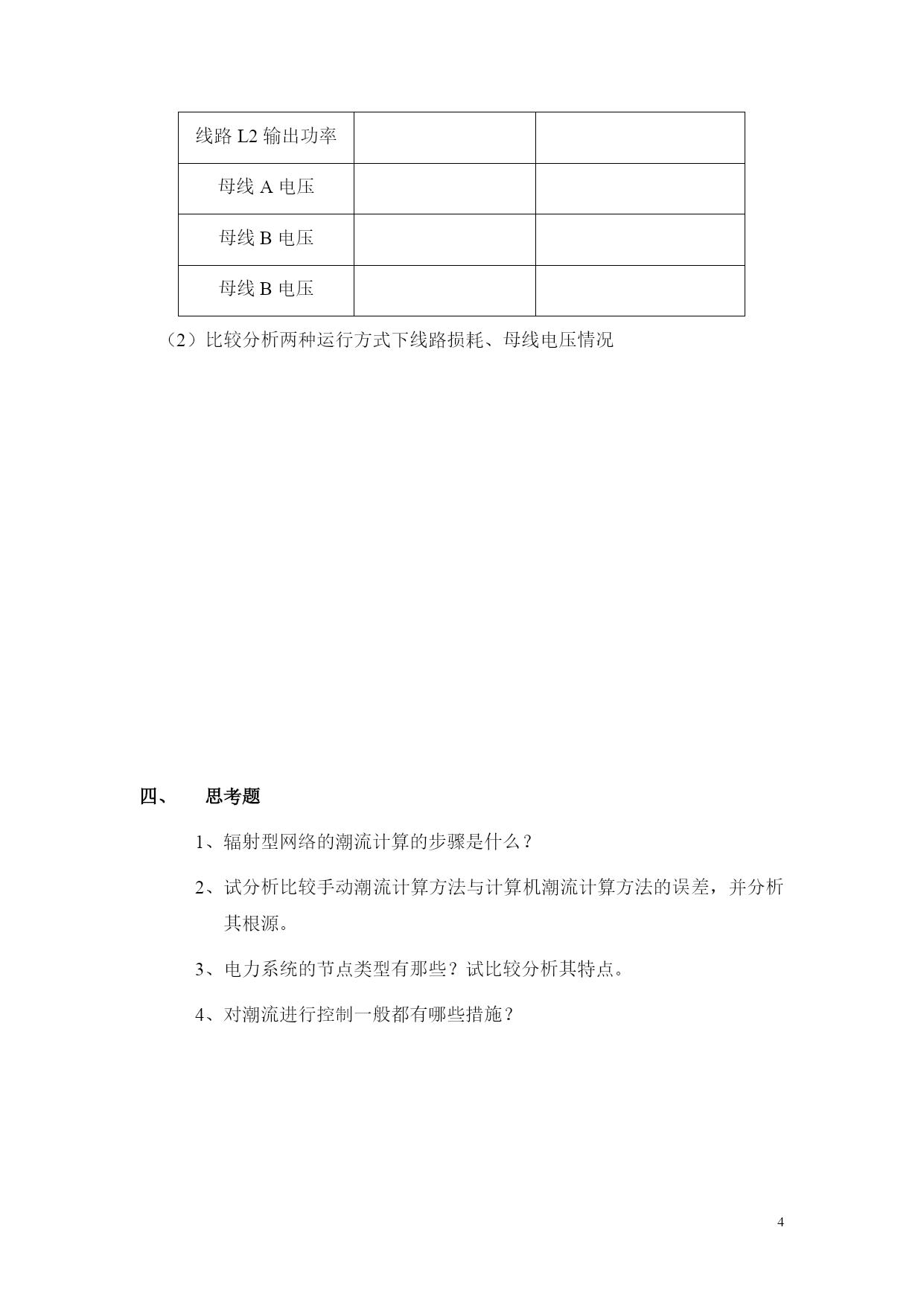

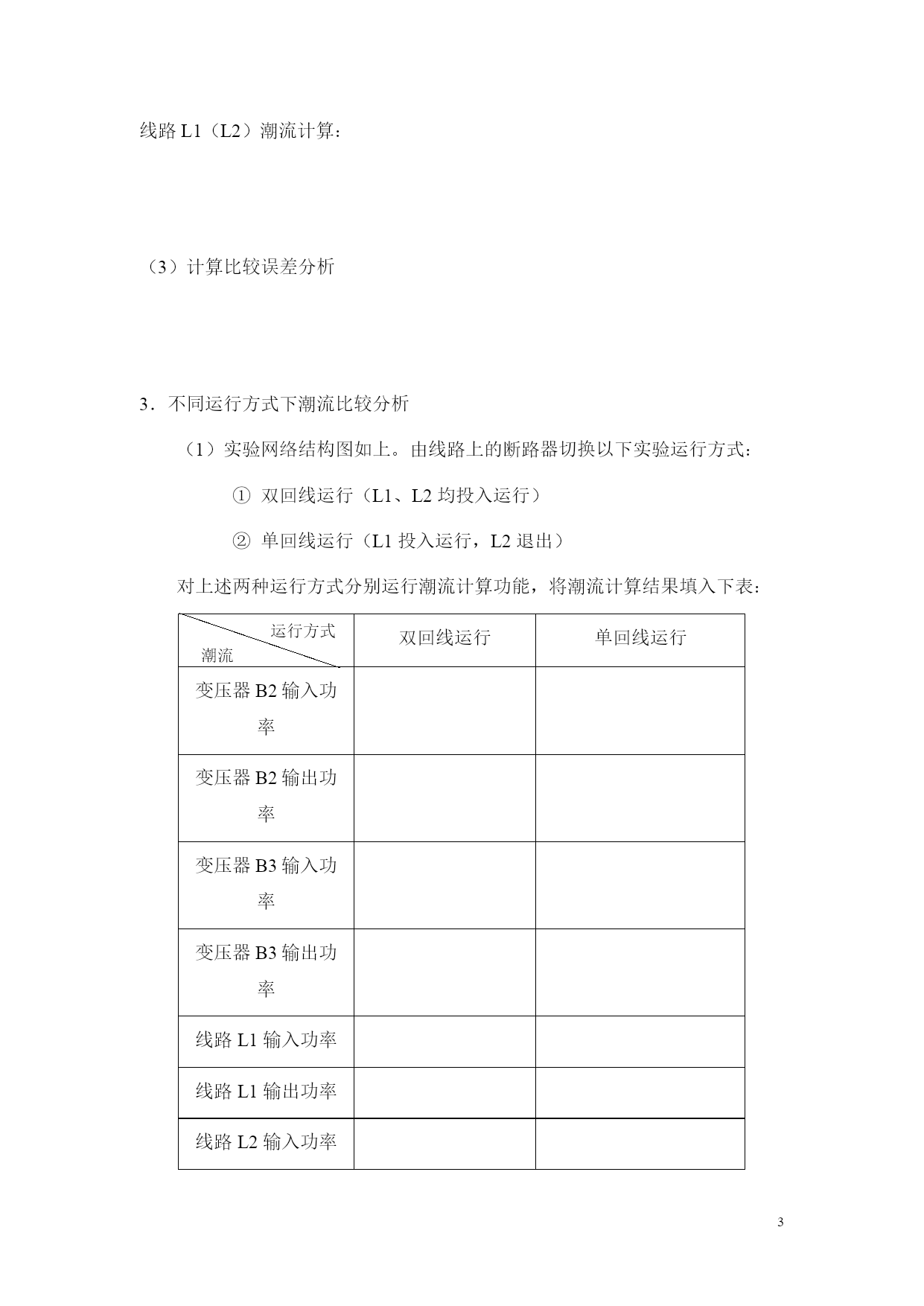

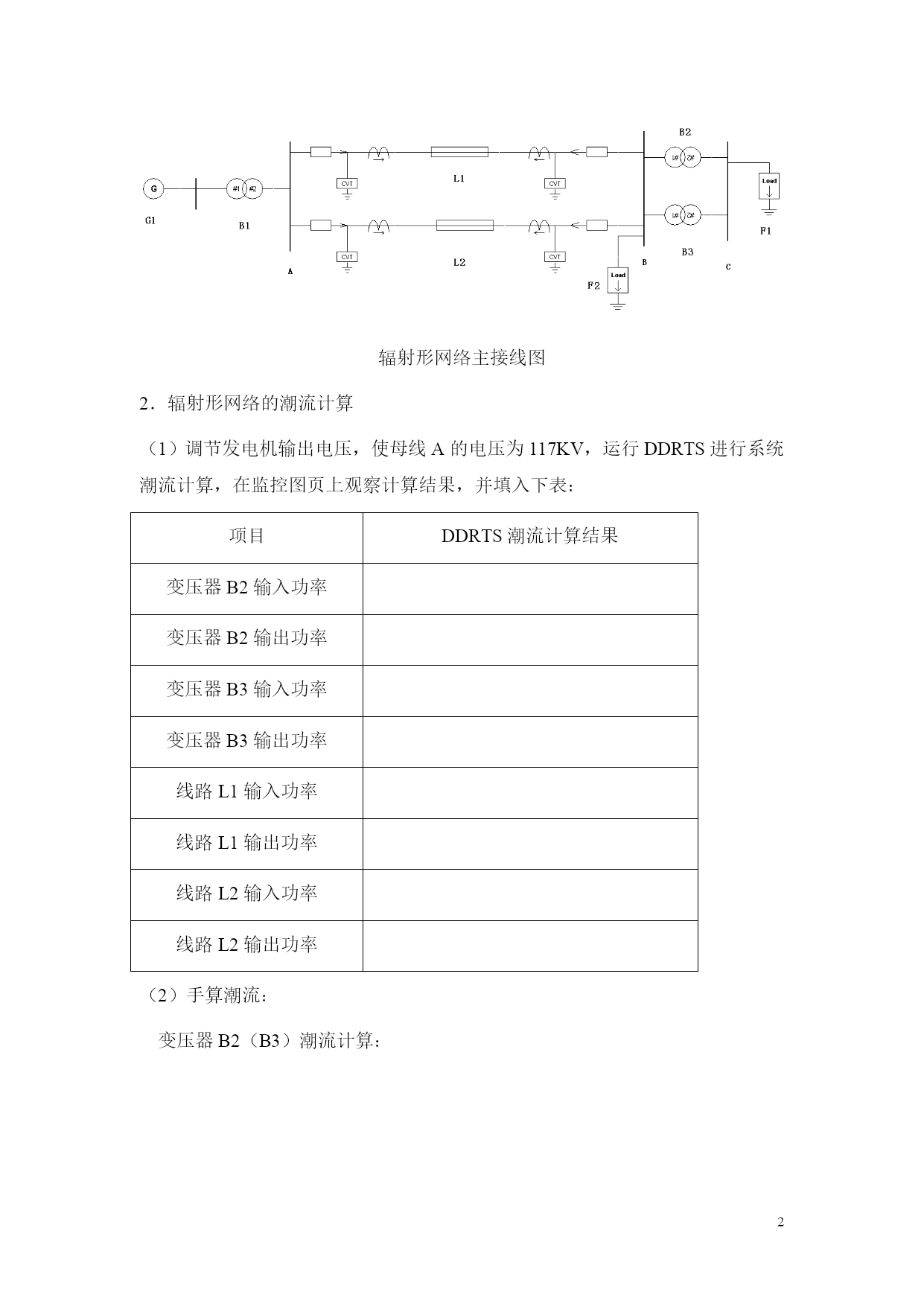

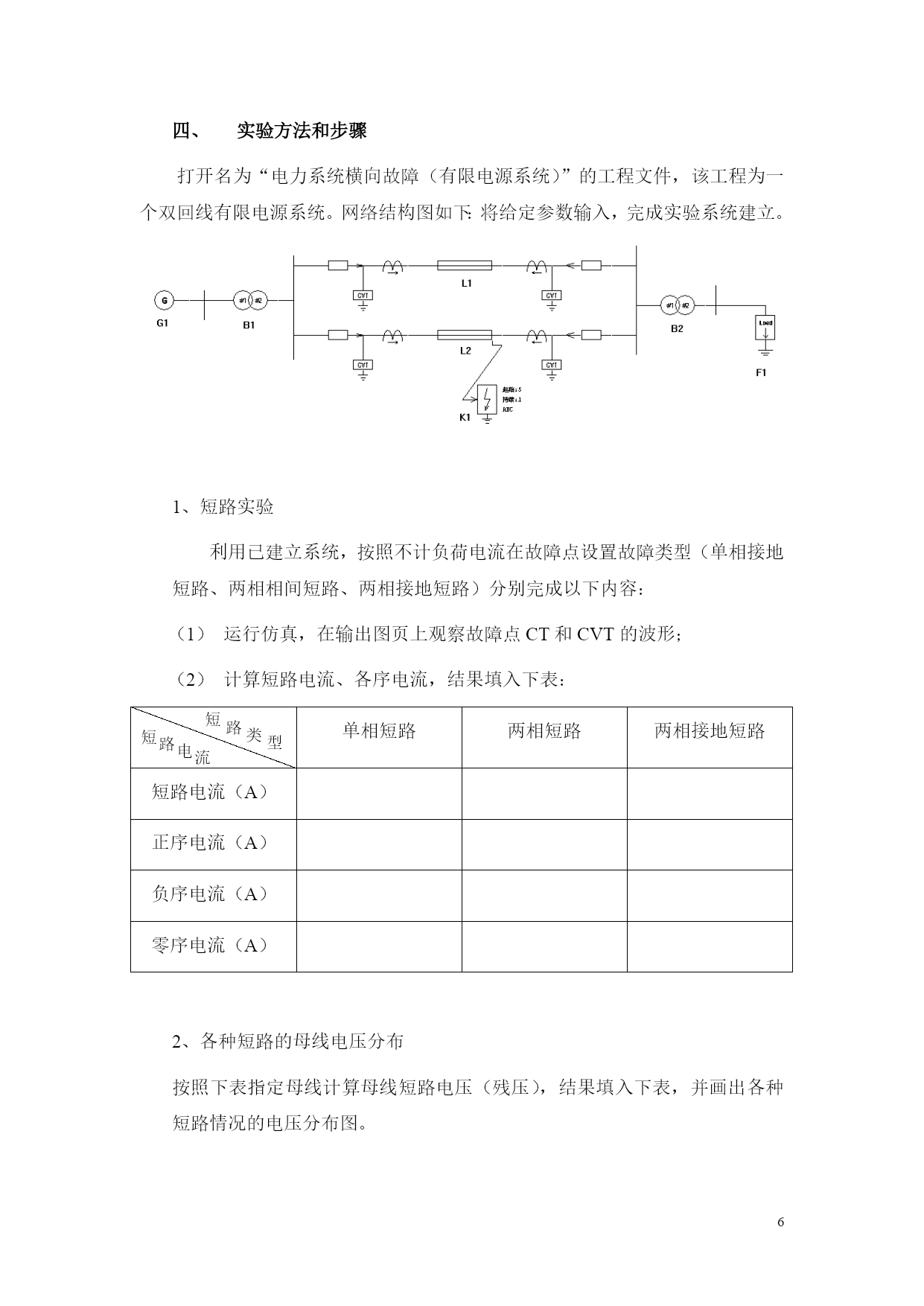

电力系统基础实验指导书实验1电力系统运行方式及潮流分析实验实验目的掌握电力系统主接线电路的建立方法掌握辐射形网络的潮流计算方法；比较计算机潮流计算与手算潮流的差异；掌握不同运行方式下潮流分布的特点。实验内容辐射形网络的潮流计算；不同运行方式下潮流分布的比较分析实验方法和步骤1．辐射形网络主接线系统的建立输入参数（系统图如下）：G1：300+j180MVA（平衡节点）变压器B1：变比=18/110，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1％；变压器B2、B3：Un=15MVA，变比=110/11KV，Uk％=10.5％，Pk=128KW，P0=40.5KW，I0/In=3.5％；负荷F1：20+j15MVA；负荷F2：30+j12MVA；线路L1、L2：长度：80km，电阻：0.21Ω/km，电抗：0.416Ω/km，电纳：2.74×10-6S/km。辐射形网络主接线图2．辐射形网络的潮流计算（1）调节发电机输出电压，使母线A的电压为117KV，运行DDRTS进行系统潮流计算，在监控图页上观察计算结果，并填入下表：项目DDRTS潮流计算结果变压器B2输入功率变压器B2输出功率变压器B3输入功率变压器B3输出功率线路L1输入功率线路L1输出功率线路L2输入功率线路L2输出功率（2）手算潮流：变压器B2（B3）潮流计算：线路L1（L2）潮流计算：（3）计算比较误差分析3．不同运行方式下潮流比较分析（1）实验网络结构图如上。由线路上的断路器切换以下实验运行方式：=1\*GB3①双回线运行（L1、L2均投入运行）=2\*GB3②单回线运行（L1投入运行，L2退出）对上述两种运行方式分别运行潮流计算功能，将潮流计算结果填入下表：潮流运行方式双回线运行单回线运行变压器B2输入功率变压器B2输出功率变压器B3输入功率变压器B3输出功率线路L1输入功率线路L1输出功率线路L2输入功率线路L2输出功率母线A电压母线B电压母线B电压（2）比较分析两种运行方式下线路损耗、母线电压情况思考题辐射型网络的潮流计算的步骤是什么？试分析比较手动潮流计算方法与计算机潮流计算方法的误差，并分析其根源。电力系统的节点类型有那些？试比较分析其特点。对潮流进行控制一般都有哪些措施？实验2电力系统横向故障分析实验实验目的对电力系统各种短路现象的认识；掌握各种短路故障的电压电流分布特点；掌握变压器中性点接地方式对零序电流分布和大小的影响分析比较各种短路故障对系统运行的危害；实验内容各种短路电流实验观察、计算、比较各种短路时不对称的三相电流；各种短路的母线电压分布变压器中性点接地方式对零序电流的影响空载状态短路与负载状态短路实验使用工程文件及参数输入参数：额定电压：220KV；负荷F1：100+j42MVA；负荷处母线电压：17.25V；变压器B1：Un=360MVA，变比=18/220，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1％；变压器B2：Un=360MVA，变比=220/18，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1％；线路L1、L2：长度：100km，电阻：0.04Ω/km，电抗：0.3256Ω/km。实验方法和步骤打开名为“电力系统横向故障（有限电源系统）”的工程文件，该工程为一个双回线有限电源系统。网络结构图如下：将给定参数输入，完成实验系统建立。短路实验利用已建立系统，按照不计负荷电流在故障点设置故障类型（单相接地短路、两相相间短路、两相接地短路）分别完成以下内容：运行仿真，在输出图页上观察故障点CT和CVT的波形；计算短路电流、各序电流，结果填入下表：短路类型短路电流单相短路两相短路两相接地短路短路电流（A）正序电流（A）负序电流（A）零序电流（A）各种短路的母线电压分布按照下表指定母线计算母线短路电压（残压），结果填入下表，并画出各种短路情况的电压分布图。短路类型短路电压单相短路两相短路两相接地短路发电机电势（V）发电机母线（V）高压母线（V）短路点（V）变压器中性点接地方式对零序电流的影响选择某一种接地短路类型，变压器B1、B2中性点分别设置为不同的接地方式，进行短路实验，结果填入下表：短路类型短路电流单相短路两相短路两相接地短路中性点接地时的零序电流中性点不接地时的零序电流负载状态短路利用已建立系统，按照负载状态（计及负荷电流）在故
