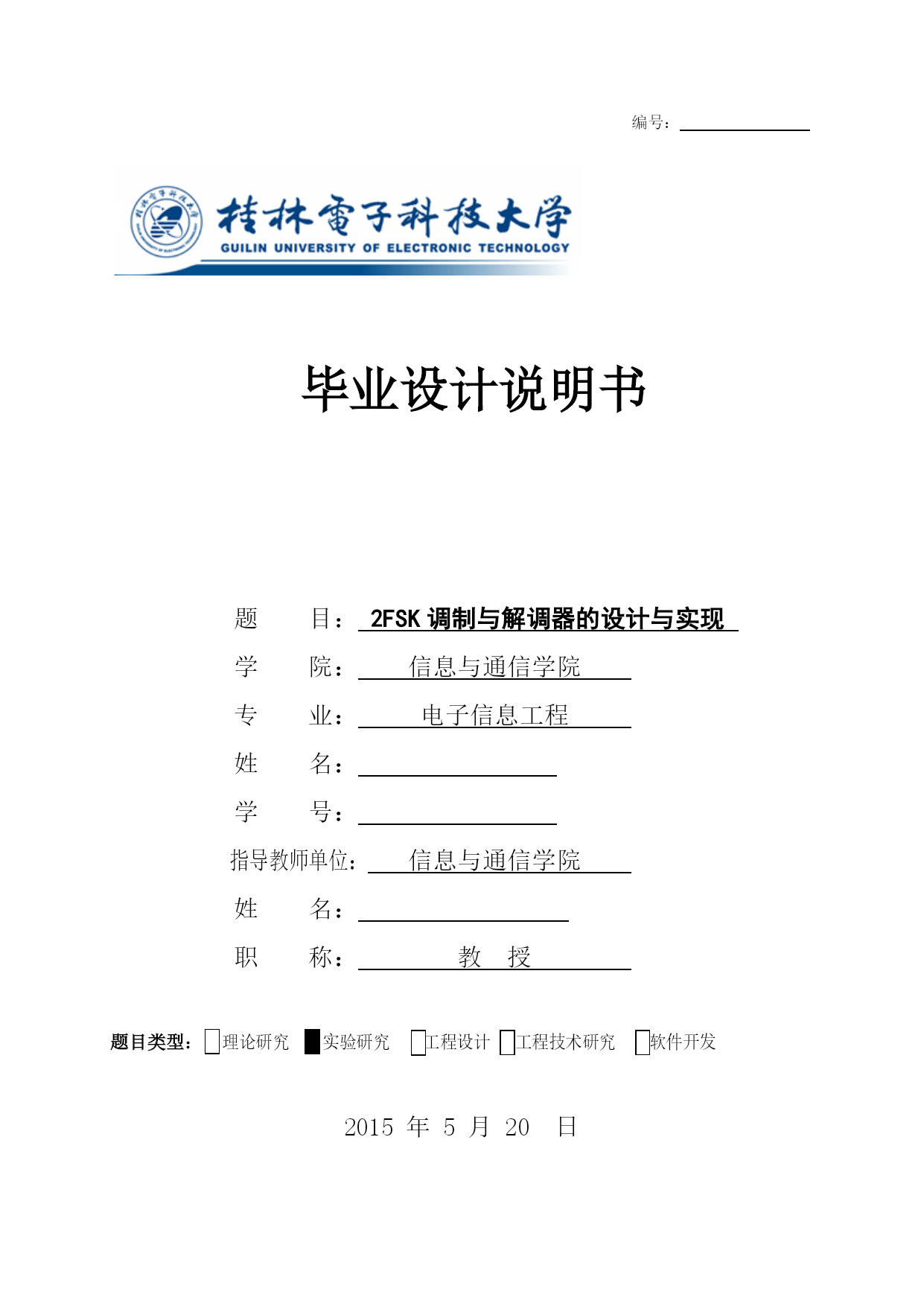

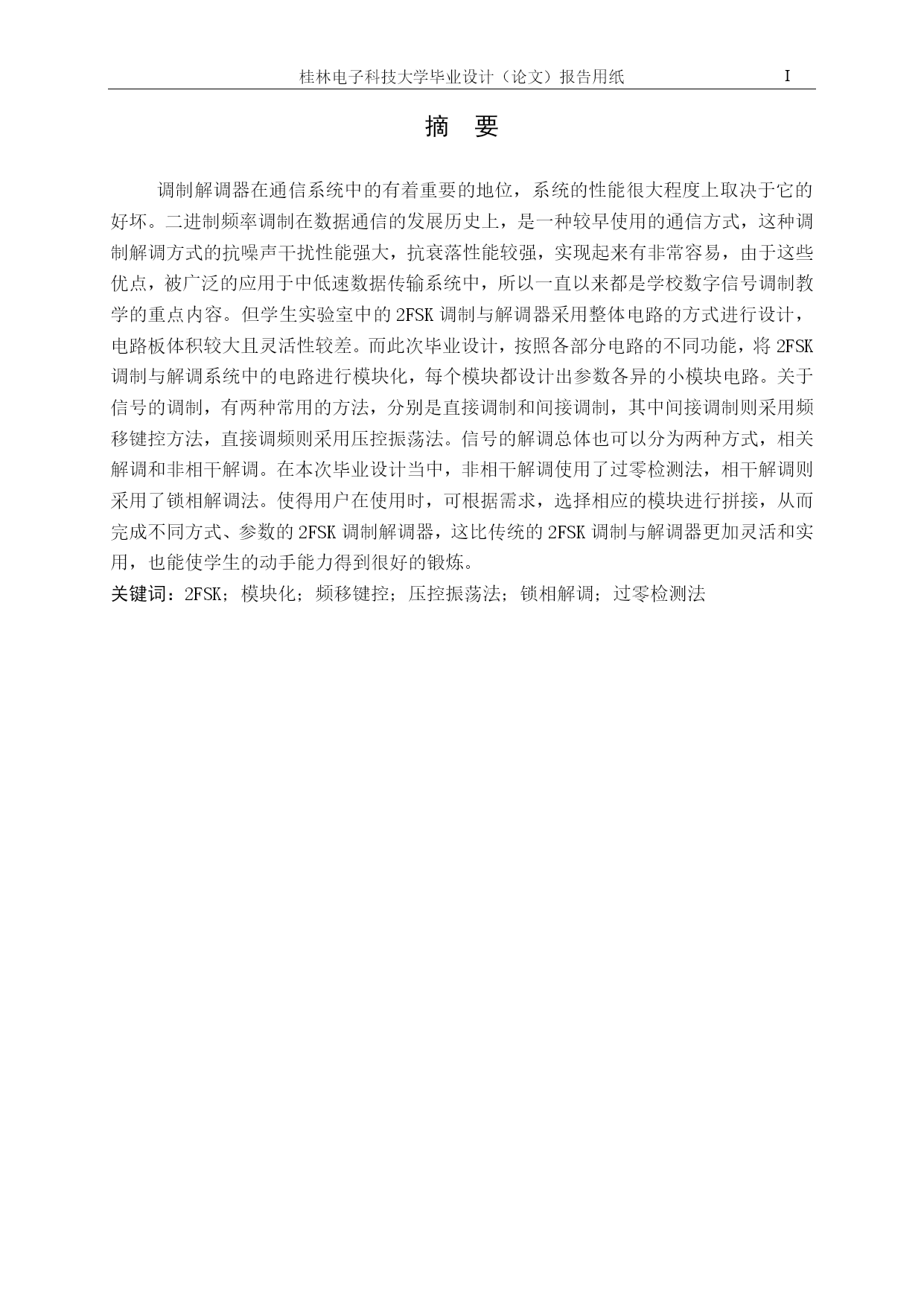

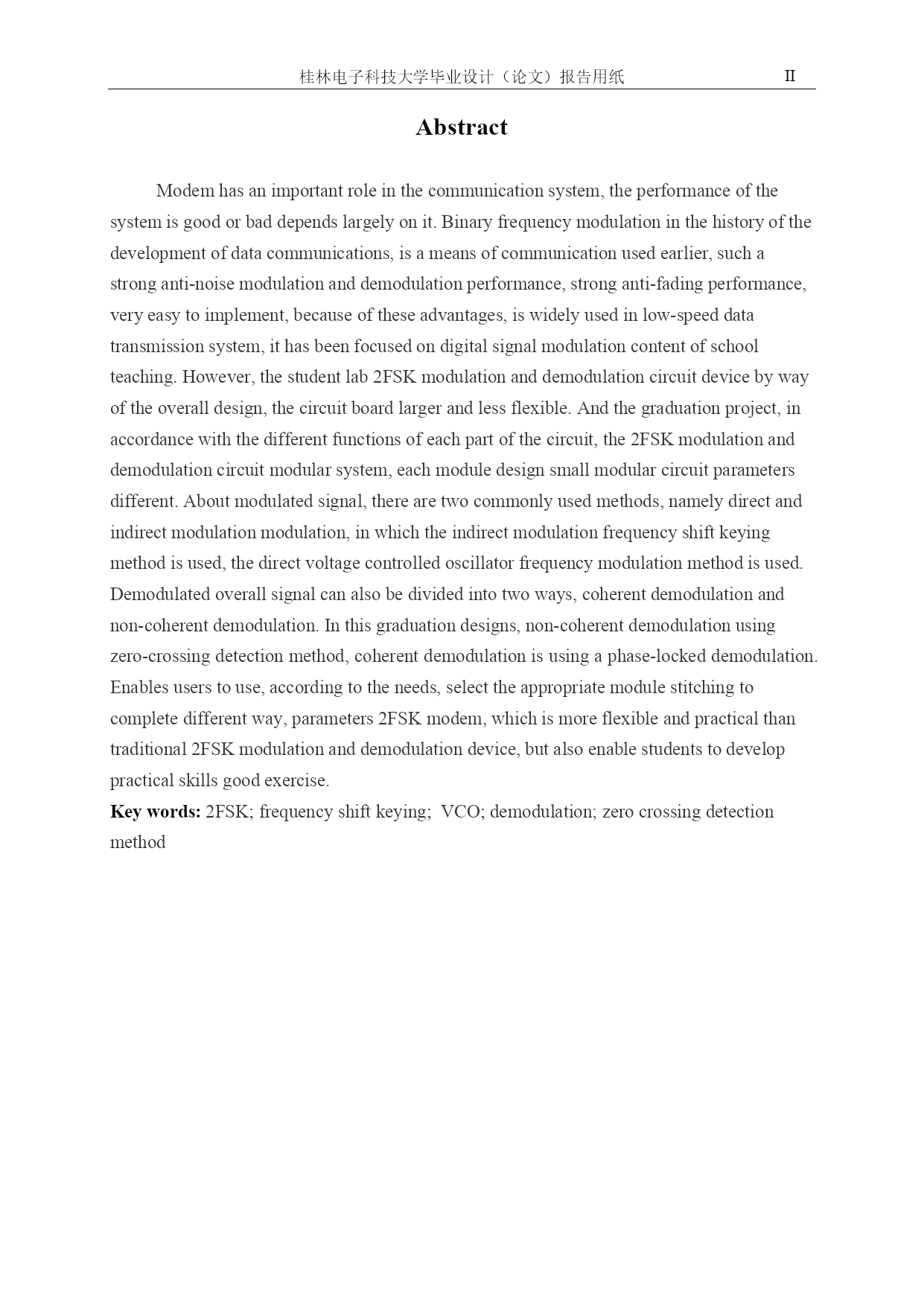

桂林电子科技大学毕业设计（论文）报告用纸编号：毕业设计说明书题目：2FSK调制与解调器的设计与实现学院：信息与通信学院专业：电子信息工程姓名：学号：指导教师单位：信息与通信学院姓名：职称：教授题目类型：理论研究实验研究工程设计工程技术研究软件开发2015年5月20日PAGE\*MERGEFORMATIII桂林电子科技大学毕业设计（论文）报告用纸桂林电子科技大学毕业设计（论文）报告用纸摘要调制解调器在通信系统中的有着重要的地位，系统的性能很大程度上取决于它的好坏。二进制频率调制在数据通信的发展历史上，是一种较早使用的通信方式，这种调制解调方式的抗噪声干扰性能强大，抗衰落性能较强，实现起来有非常容易，由于这些优点，被广泛的应用于中低速数据传输系统中，所以一直以来都是学校数字信号调制教学的重点内容。但学生实验室中的2FSK调制与解调器采用整体电路的方式进行设计，电路板体积较大且灵活性较差。而此次毕业设计，按照各部分电路的不同功能，将2FSK调制与解调系统中的电路进行模块化，每个模块都设计出参数各异的小模块电路。关于信号的调制，有两种常用的方法，分别是直接调制和间接调制，其中间接调制则采用频移键控方法，直接调频则采用压控振荡法。信号的解调总体也可以分为两种方式，相关解调和非相干解调。在本次毕业设计当中，非相干解调使用了过零检测法，相干解调则采用了锁相解调法。使得用户在使用时，可根据需求，选择相应的模块进行拼接，从而完成不同方式、参数的2FSK调制解调器，这比传统的2FSK调制与解调器更加灵活和实用，也能使学生的动手能力得到很好的锻炼。关键词：2FSK；模块化；频移键控；压控振荡法；锁相解调；过零检测法AbstractModemhasanimportantroleinthecommunicationsystem,theperformanceofthesystemisgoodorbaddependslargelyonit.Binaryfrequencymodulationinthehistoryofthedevelopmentofdatacommunications,isameansofcommunicationusedearlier,suchastronganti-noisemodulationanddemodulationperformance,stronganti-fadingperformance,veryeasytoimplement,becauseoftheseadvantages,iswidelyusedinlow-speeddatatransmissionsystem,ithasbeenfocusedondigitalsignalmodulationcontentofschoolteaching.However,thestudentlab2FSKmodulationanddemodulationcircuitdevicebywayoftheoveralldesign,thecircuitboardlargerandlessflexible.Andthegraduationproject,inaccordancewiththedifferentfunctionsofeachpartofthecircuit,the2FSKmodulationanddemodulationcircuitmodularsystem,eachmoduledesignsmallmodularcircuitparametersdifferent.Aboutmodulatedsignal,therearetwocommonlyusedmethods,namelydirectandindirectmodulationmodulation,inwhichtheindirectmodulationfrequencyshiftkeyingmethodisused,thedirectvoltagecontrolledoscillatorfrequencymodulationmethodisused.Demodulatedoverallsignalcanalsobedividedintotwoways,coherentdemodulationandnon-coherentdemodulation.Inthisgraduationdesigns,non-coherentdemodulationusingzero-crossingdetectionmethod,coherentdemodulationisusingaphase-locke
