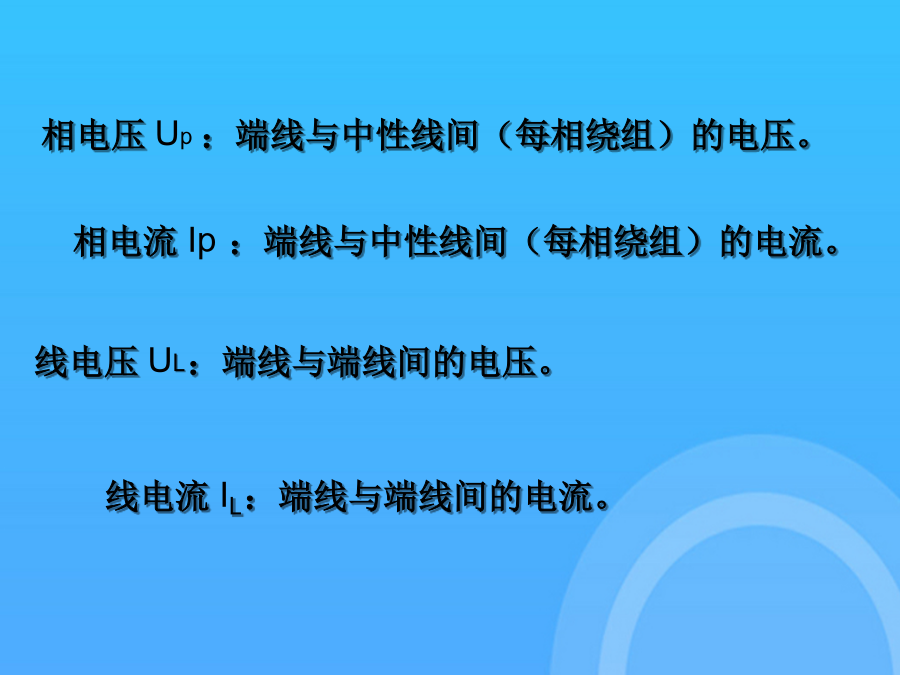

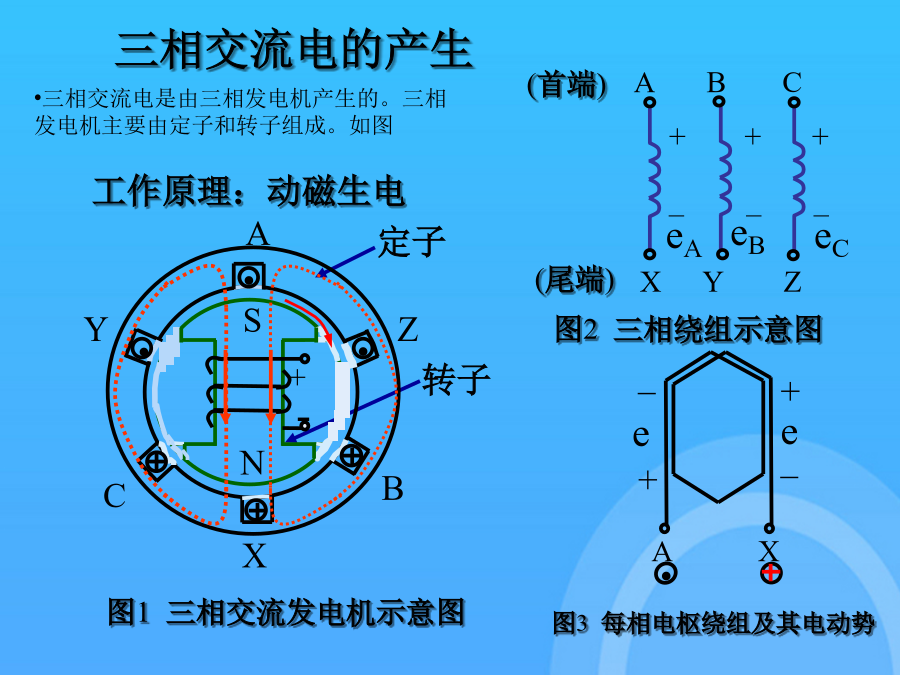

三相电源三相负载的连接方法文档ppt图1三相交流发电机示意图定子是固定不动的部分，在定子的槽中嵌入三组线圈，即AX、BY和CZ；首端分别为A、B、C，末端分别为X、Y、Z。每组称为一相，每相线圈的匝数、形状、参数都相同，在空间上彼此相差120°；转子是一个可以旋转的磁极，由永久磁铁或电磁铁组成。在发电机工作时，转子在外部动力带动下以角速度ω旋转，三个定子绕组都会感应出随时间按正弦规律变化的电势，这三个电势的振幅和频率相同，且由于三组线圈在空间位置上相差120°，故相位差互为120°，因此称这组电源为正弦三相对称电压源，可将其表示为相量图对称三相电动势的瞬时值之和为0星形接法相电压Up：端线与中性线间（每相绕组）的电压。1星形——Y连接将A、B、C三相电源的末端连在一起，组成一个公共点N，对外形成A、B、C、N四个端子，这种连接形式称为三相电源的星形连接或Y形连接，如图下所示。从可知,星形连接时，线电流与相电流的关系为:星形接法的两组电压线电压：火线间的电压。线电压和相电压的关系：同理：星形联结时线电压与相电压的通用关系表达式：2三角形连接将三个电源的首尾依次相接组成一个三角形，再从三个端子分别引出端线，这种接法称为三相电源的三角形连接，简记为△形连接，如所示。图中AZ、BX、CY分别连在一起，引出端线A、B、C，从而构成△连接。从上图知:线电流和相电流的关系为三角形连接线电流和相电流的相量关系：三角形连接时的电压相量图如图所示：总结：电源Y-△连接负载星形联结的三相电路星形接法负载的联接原则定子是固定不动的部分，在定子的槽中嵌入三组线圈，即AX、BY和CZ；,线电压领先于相电压30°。定子是固定不动的部分，在定子的槽中嵌入三组线圈，即AX、BY和CZ；供电系统三相交流电的相序为L1L2L3相电压：火线对零线间的电压。图中AZ、BX、CY分别连在一起，引出端线A、B、C，从而构成△连接。也应是大小相等、相位依次相差120°的对称电流，如图下所示。如：由单相负载组成的三相负载如：照明负载、家用电器(2)单相负载尽量均衡地分配到三相电源上。应使加于每相负载上的电压等于其额定电压，而与电源的联接方式无关。负载的额定电压=电源的线电压三相负载：需三相电源同时供电线电流:流过端线的电流定子是固定不动的部分，在定子的槽中嵌入三组线圈，即AX、BY和CZ；单相负载单相负载主要包括照明负载、生活用电负载及一些单相设备。单相负载常采用三相中引出一相的供电方式。为保证各个单相负载电压稳定，各单相负载均以并联形式接入电路。在单相负荷较大时，如大型居民楼供电，可将所有单相负载平均分为三组，分别接入A、B、C三相电路，如图下所示，以保证三相负载尽可能平衡，提高安全供电质量及供电效率。三相负载连接(1)电源提供的电压=负载的额定电压；(2)单相负载尽量均衡地分配到三相电源上。A三相电动机绕组可以联结成星形，也可以联结成三三相负载：需三相电源同时供电相电流Ιp：端线与中性线间（每相绕组）的电流。图中AZ、BX、CY分别连在一起，引出端线A、B、C，从而构成△连接。线电压和相电压的关系：单相负载常采用三相中引出一相的供电方式。线电压UL：端线与端线间的电压。总结：Y---△联结如：由单相负载组成的三相负载线电压UL：端线与端线间的电压。星形联结时线电压与相电压的通用关系表达式：定子是固定不动的部分，在定子的槽中嵌入三组线圈，即AX、BY和CZ；如：由单相负载组成的三相负载定子是固定不动的部分，在定子的槽中嵌入三组线圈，即AX、BY和CZ；也就是发动机的定子三相线圈的连接方式相电流:流过每相负载的电流、、1)负载端的线电压＝电源线电压2)负载的相电压＝电源相电压负载对称时,中性线无电流,可省掉中性线。1.联结形式相量图总结：Y---△联结三相电源三相负载三相负载对称时：三相功率计算谢谢观看！感谢观看
