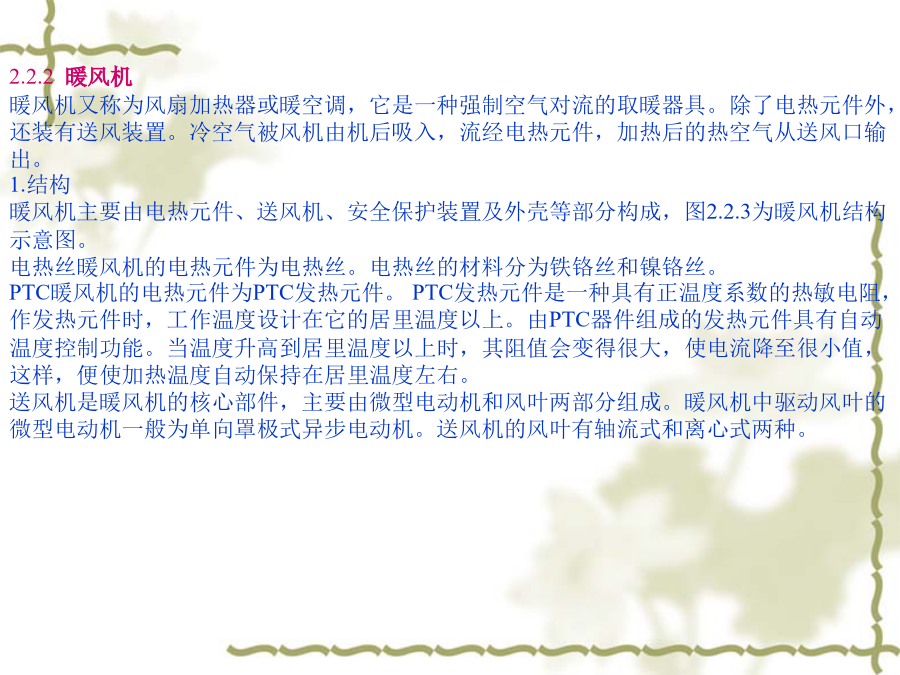

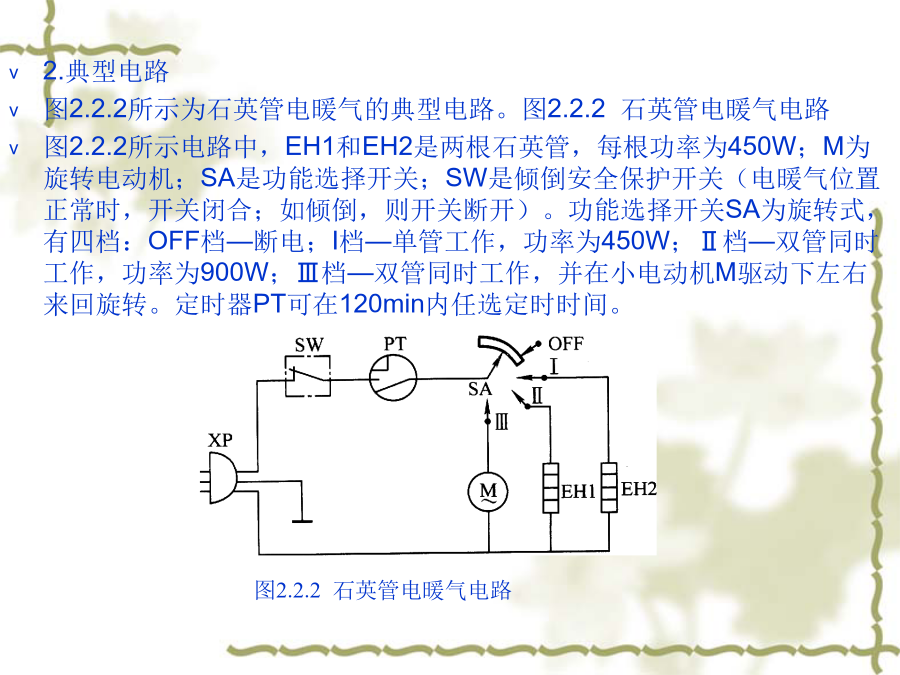

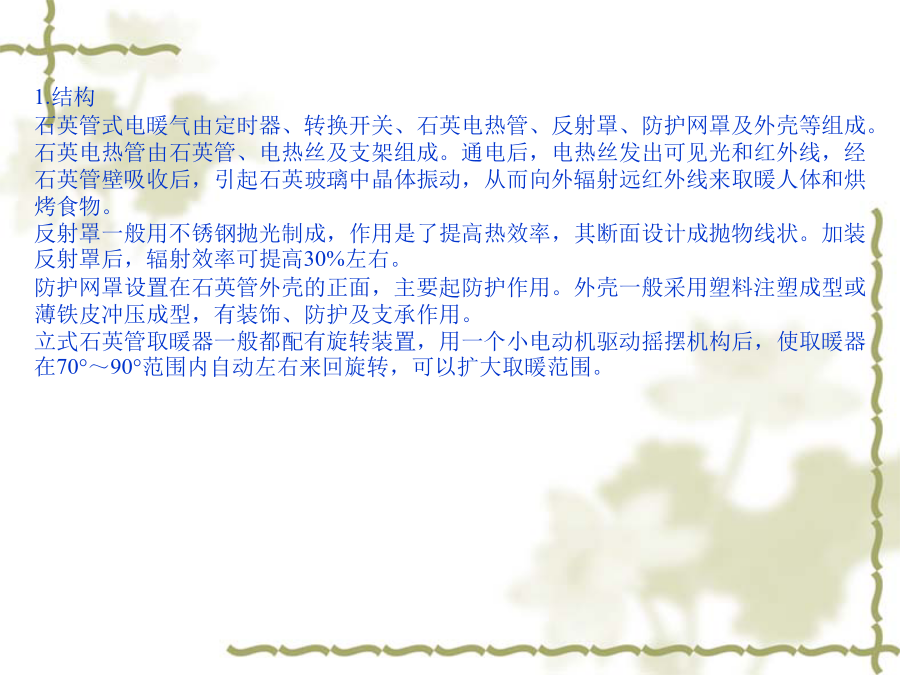

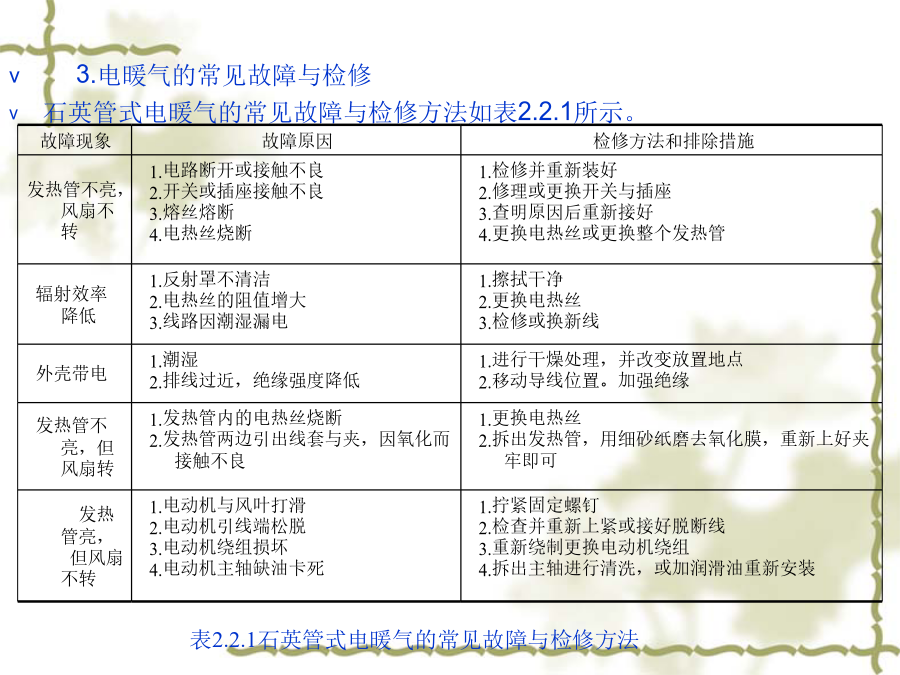

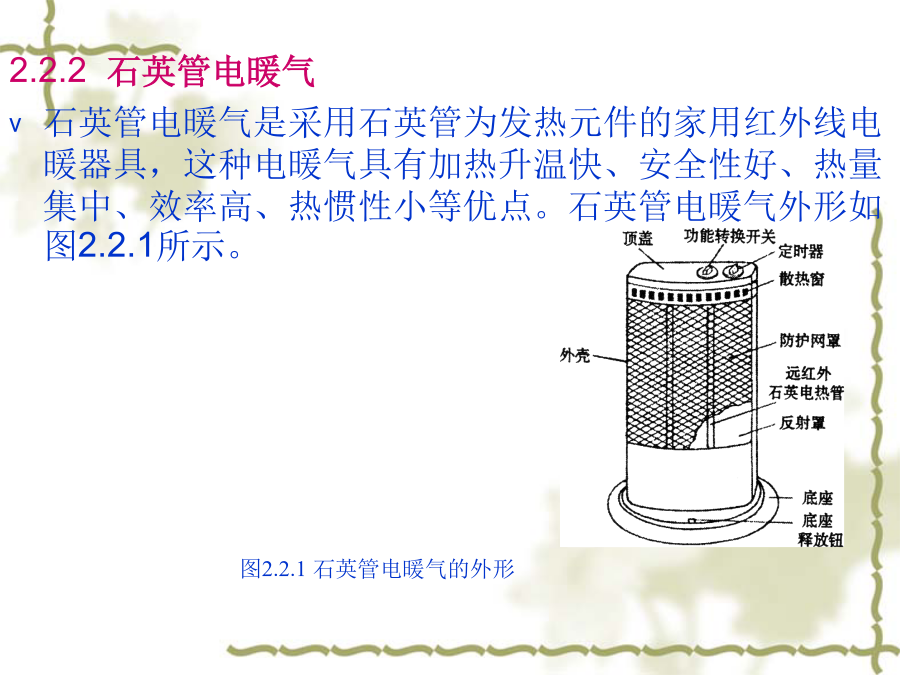

2.2电暖气2.2.1电暖气的型号和分类1.电暖气的型号常用电暖气命名方法如下：2.电暖气的分类电暖气根据发热原理、散热用途及适用范围，一般分为四种：油汀电暖气、PTC暖风机、电热丝暖风机、远红外电暖气(包括石英管电暖气和卤素取暖器)。(1)油汀电暖气油汀电暖气全称为充油式电暖气，是在机体内充有高温炼制的导热油，发热量比较大，机体表面温度可达到80℃以上，具有自动断电和恒温装置。(2)PTC暖风机PTC是一种陶瓷电热元件的简称，这种电暖气的工作原理是利用风机把PTC产生的热量吹出。功能一般有冷暖、恒温、过热保护及异常过热保护等。(3)电热丝暖风机它的发热体为电热丝，电热丝的材料分为铁铬丝和镍铬丝。这种暖风机是利用风机把电热丝产生的热量吹出去。功能一般有冷暖、恒温、过热保护及异常过热保护等。(4)石英管电暖气它的发热体是电热丝，穿在石英管内，工作时产生光线。功率一般在800W～1200W之间，具有功率可调，倾倒断电安全保护以及过热断电安全保护等功能。(5)卤素取暖器又称远红外线电暖气。卤素管是一种密封式的发光发热管，内充卤素元素。它是通过发光散热，具有倾倒断电安全保护以及过热断电安全保护等功能。2.2.2石英管电暖气石英管电暖气是采用石英管为发热元件的家用红外线电暖器具，这种电暖气具有加热升温快、安全性好、热量集中、效率高、热惯性小等优点。石英管电暖气外形如图2.2.1所示。1.结构石英管式电暖气由定时器、转换开关、石英电热管、反射罩、防护网罩及外壳等组成。石英电热管由石英管、电热丝及支架组成。通电后，电热丝发出可见光和红外线，经石英管壁吸收后，引起石英玻璃中晶体振动，从而向外辐射远红外线来取暖人体和烘烤食物。反射罩一般用不锈钢抛光制成，作用是了提高热效率，其断面设计成抛物线状。加装反射罩后，辐射效率可提高30%左右。防护网罩设置在石英管外壳的正面，主要起防护作用。外壳一般采用塑料注塑成型或薄铁皮冲压成型，有装饰、防护及支承作用。立式石英管取暖器一般都配有旋转装置，用一个小电动机驱动摇摆机构后，使取暖器在70°～90°范围内自动左右来回旋转，可以扩大取暖范围。2.典型电路图2.2.2所示为石英管电暖气的典型电路。图2.2.2石英管电暖气电路图2.2.2所示电路中，EH1和EH2是两根石英管，每根功率为450W；M为旋转电动机；SA是功能选择开关；SW是倾倒安全保护开关（电暖气位置正常时，开关闭合；如倾倒，则开关断开）。功能选择开关SA为旋转式，有四档：OFF档—断电；I档—单管工作，功率为450W；Ⅱ档—双管同时工作，功率为900W；Ⅲ档—双管同时工作，并在小电动机M驱动下左右来回旋转。定时器PT可在120min内任选定时时间。3.电暖气的常见故障与检修石英管式电暖气的常见故障与检修方法如表2.2.1所示。2.2.2暖风机暖风机又称为风扇加热器或暖空调，它是一种强制空气对流的取暖器具。除了电热元件外，还装有送风装置。冷空气被风机由机后吸入，流经电热元件，加热后的热空气从送风口输出。1.结构暖风机主要由电热元件、送风机、安全保护装置及外壳等部分构成，图2.2.3为暖风机结构示意图。电热丝暖风机的电热元件为电热丝。电热丝的材料分为铁铬丝和镍铬丝。PTC暖风机的电热元件为PTC发热元件。PTC发热元件是一种具有正温度系数的热敏电阻，作发热元件时，工作温度设计在它的居里温度以上。由PTC器件组成的发热元件具有自动温度控制功能。当温度升高到居里温度以上时，其阻值会变得很大，使电流降至很小值，这样，便使加热温度自动保持在居里温度左右。送风机是暖风机的核心部件，主要由微型电动机和风叶两部分组成。暖风机中驱动风叶的微型电动机一般为单向罩极式异步电动机。送风机的风叶有轴流式和离心式两种。2.暖风机工作过程图2.2.5工作过程如下：按使用说明，首先沿顺时针方向将温控器调到最大，这时220V电压仅对指示灯电路供电，指示灯亮，表示电源已接通。其次再顺时针将挡位旋转到“风扇”位置，这时挡位开关I接通，220V电压通过跌倒开关、可调温控器加到电机罩极M1两端，罩极电机运转，带动扇叶吹风。在确认送风正常的情况下，调节挡位旋钮至加热位置，这时挡位开关将Ⅰ、Ⅱ(或Ⅲ)接通，使220V电压通过挡位开关等同时对罩极电机、PTC发热体供电，开始送暖风。当室内温度上升到设定值时，温控器自动断开，切断整机220V供电，停止加热和送风。在制热期间，如果机内温度过热，自动复位温控器会自动断开，断开PTC加热器的220V供电，停止加热，但送风工作继续进行。当机内温度下降到规定值以下时，自动复位温控器会自动接通，可继续进行制热工作。如果按下摇头开关时，接通同步电机220V供电，同步电机运转，开始摇头工作。3.故障
