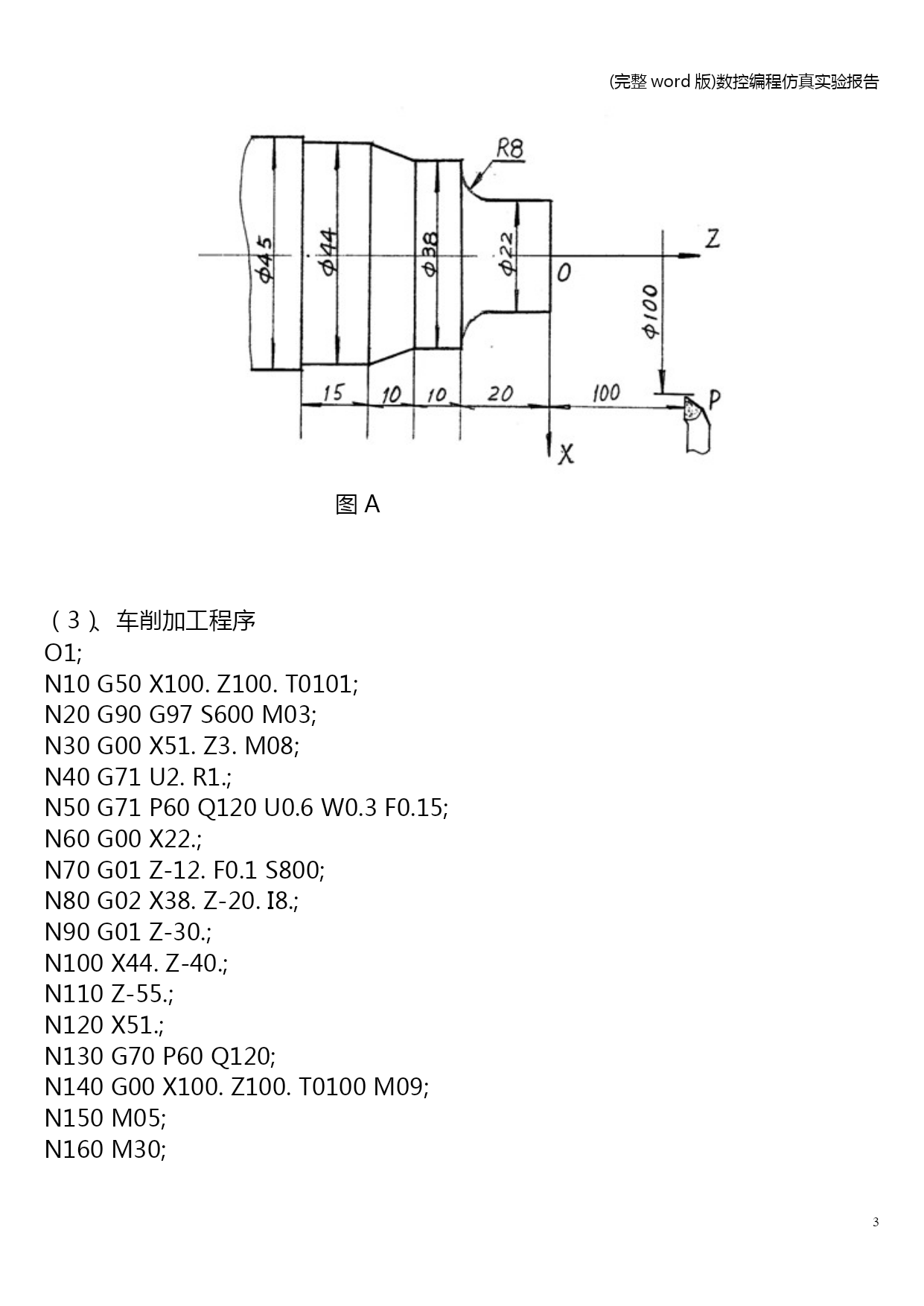

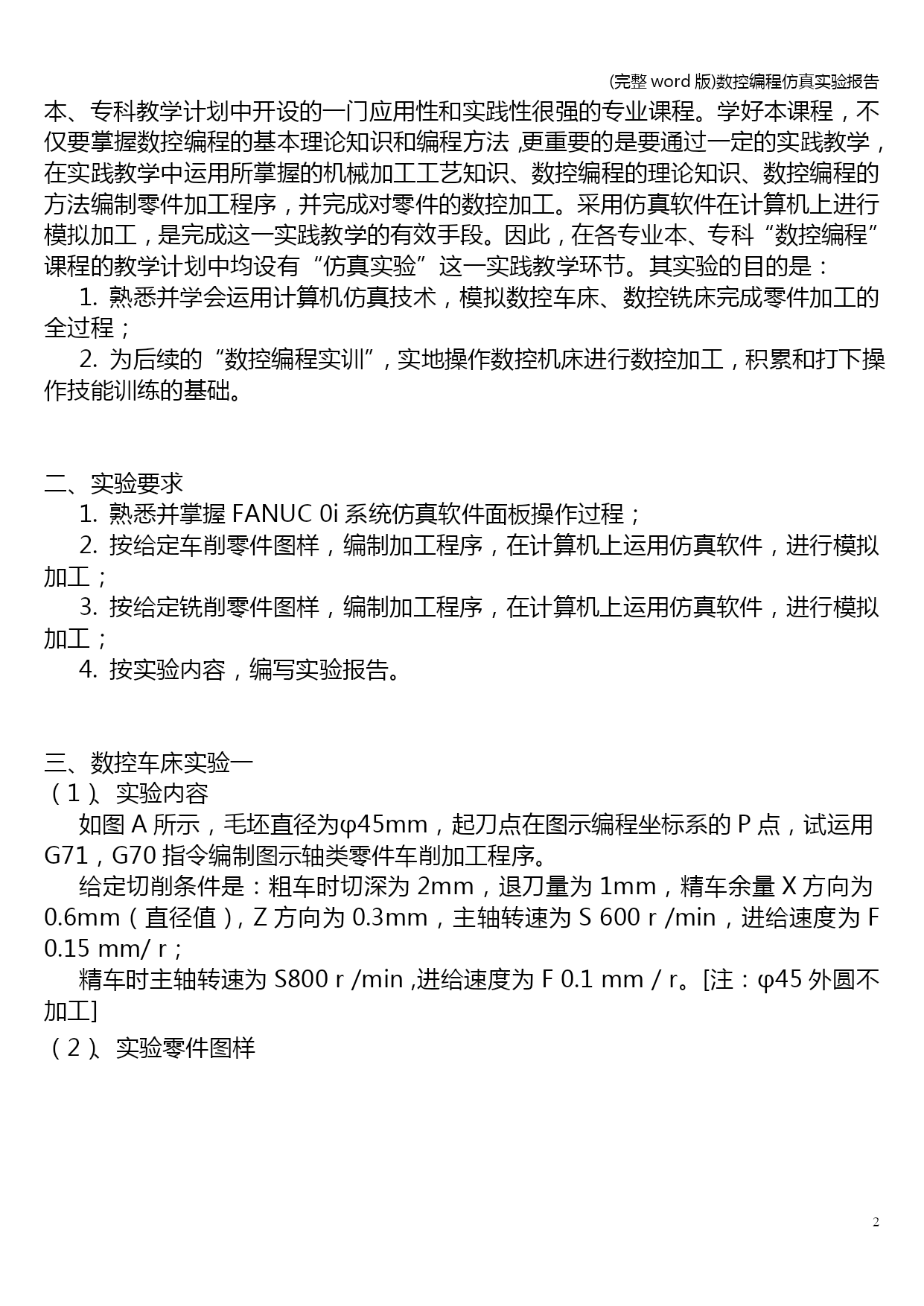

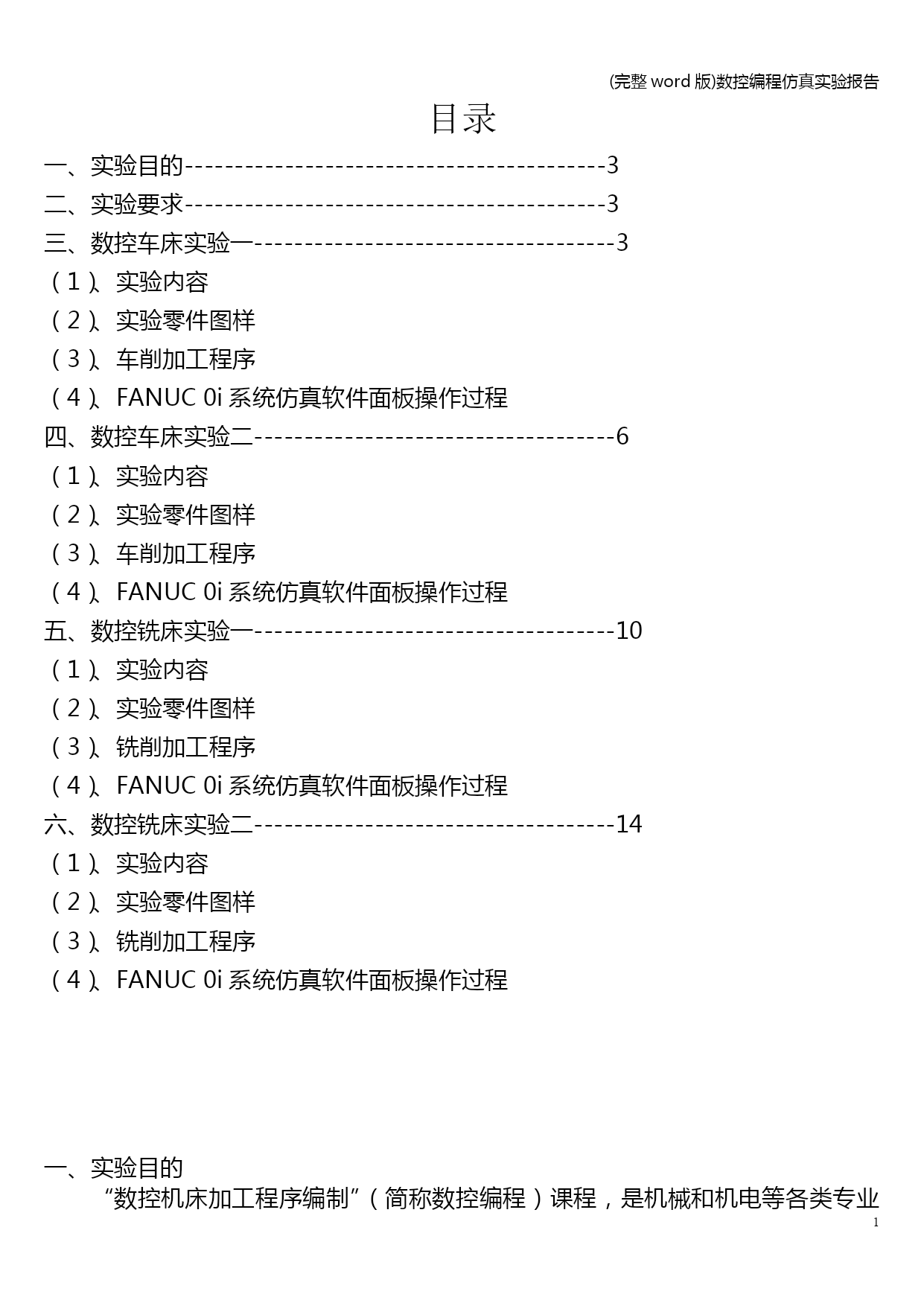

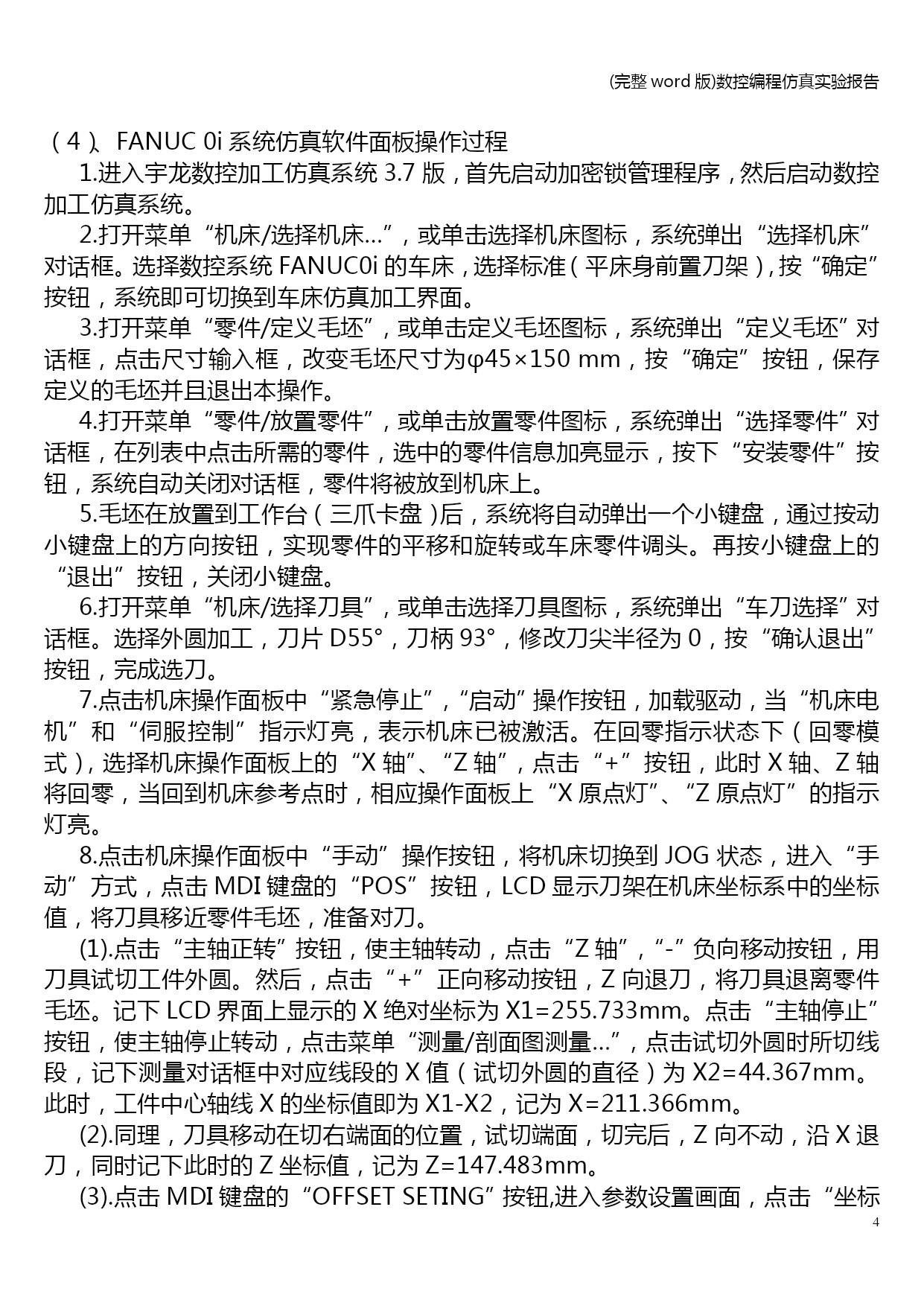

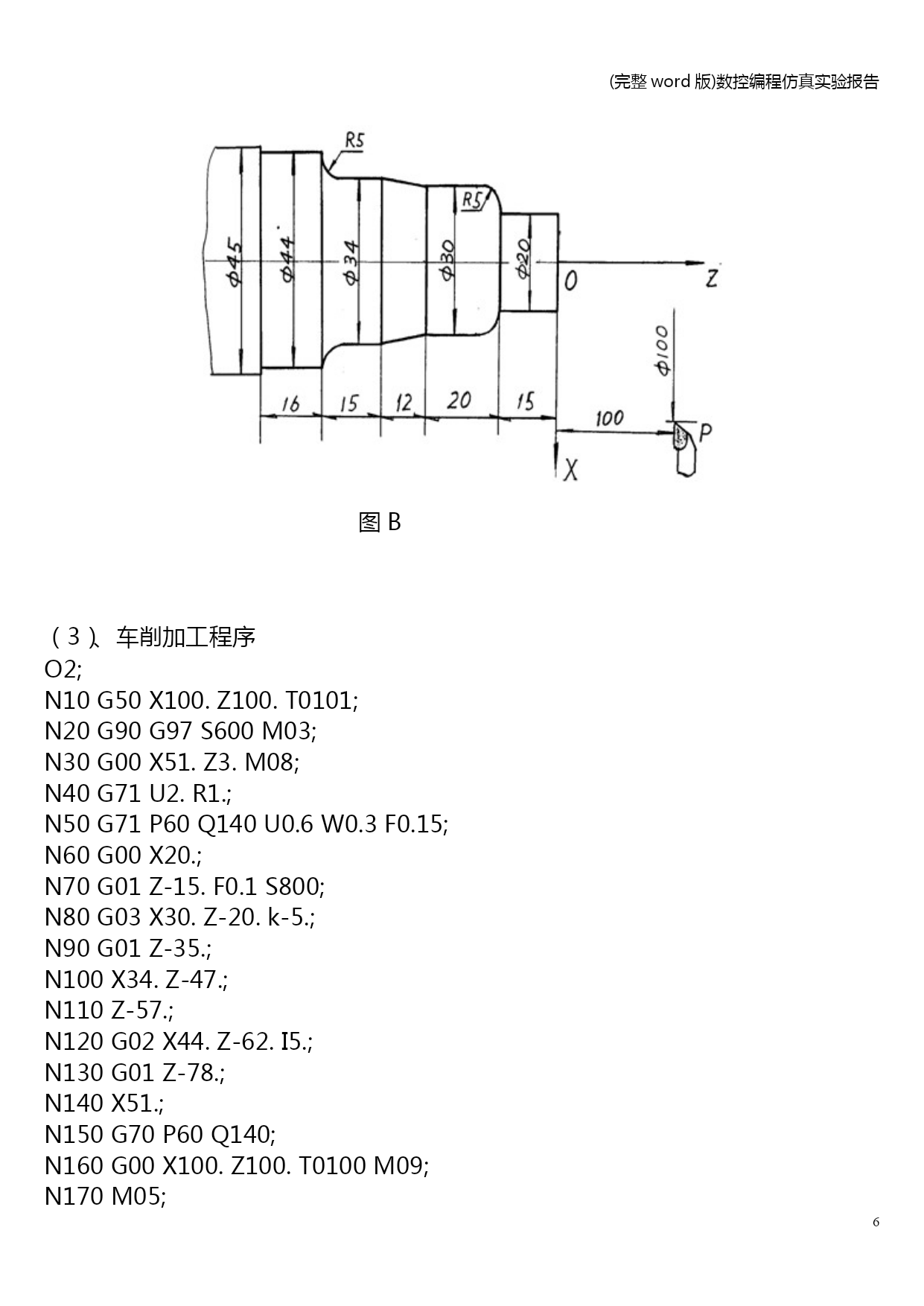

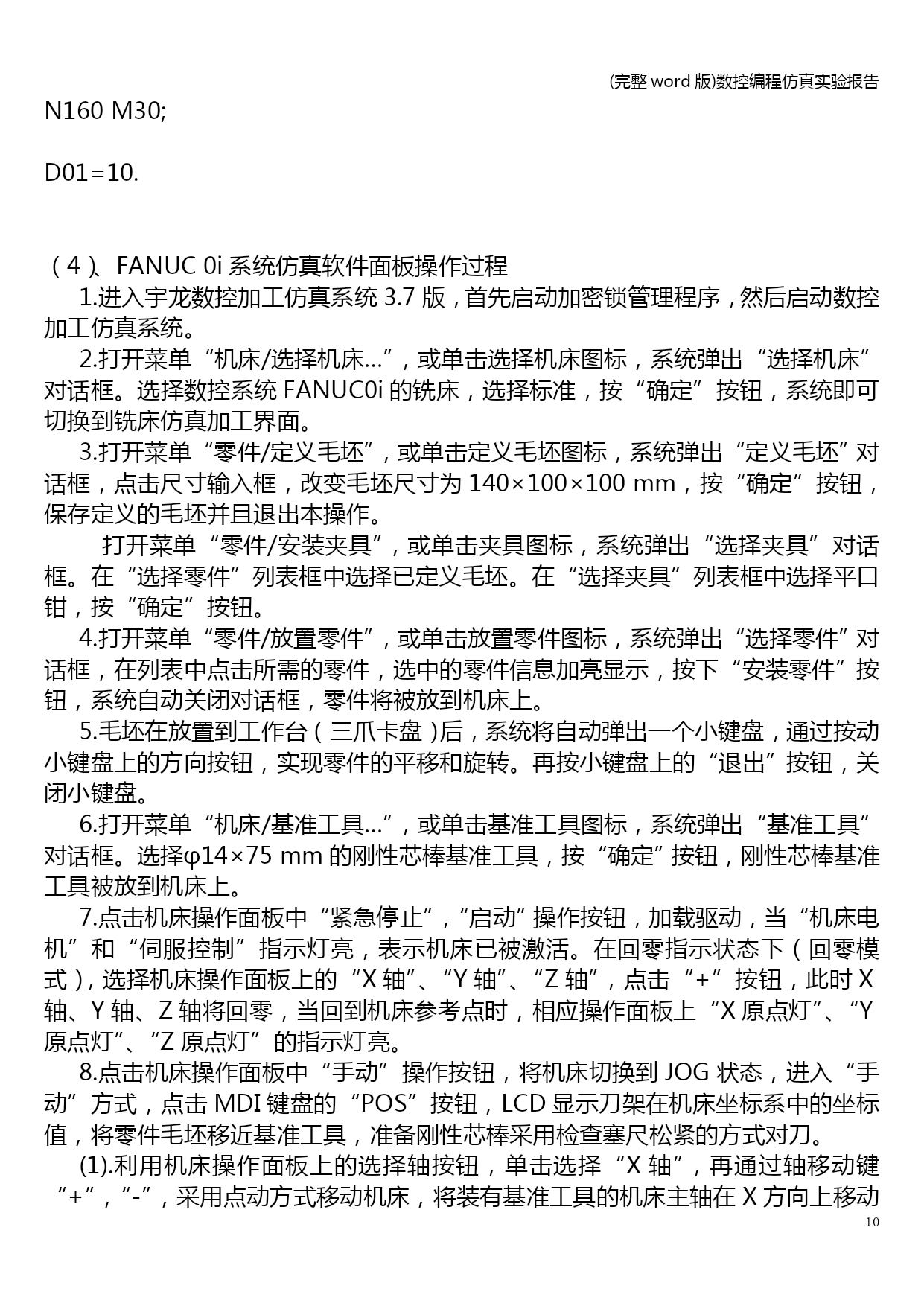

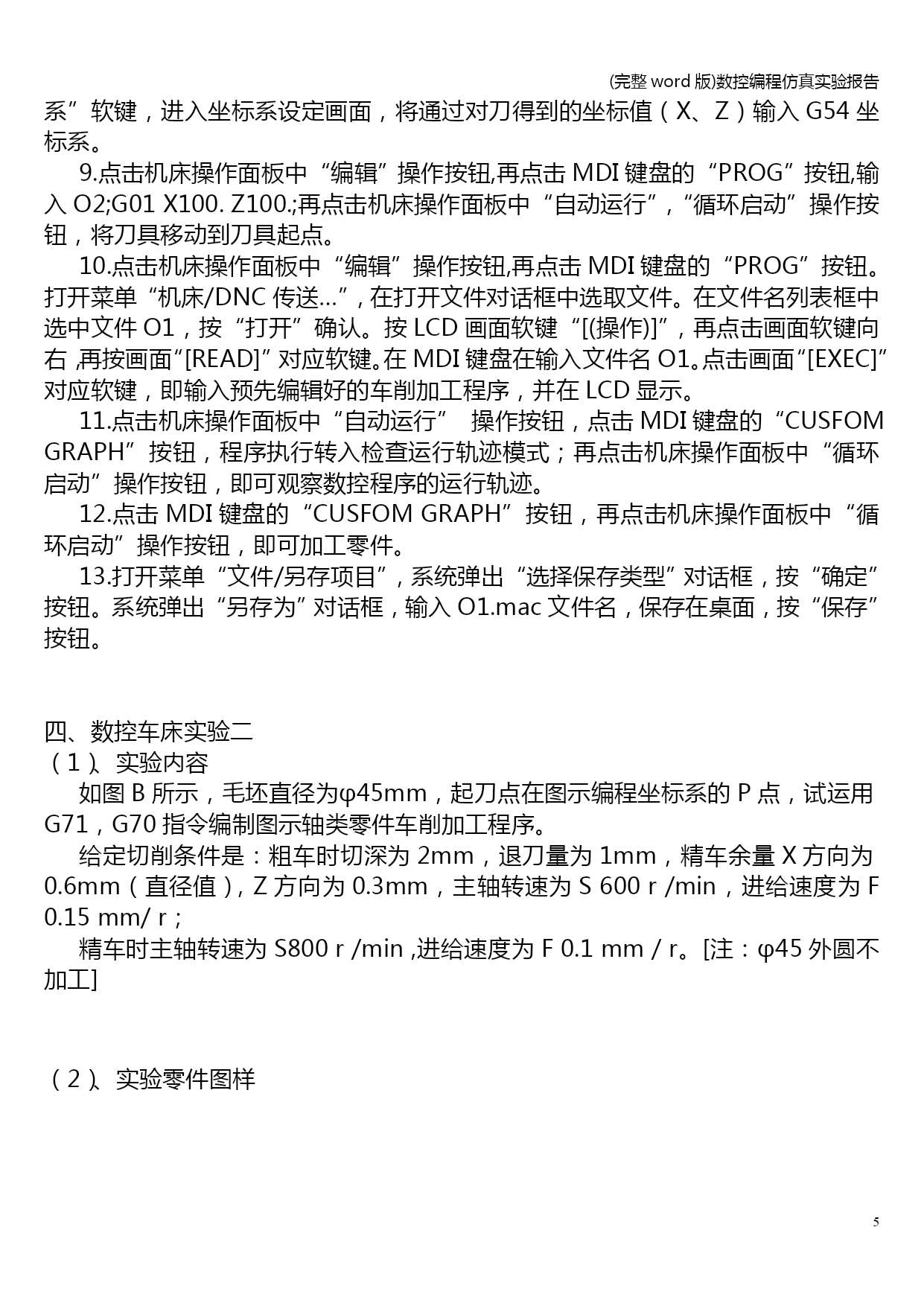

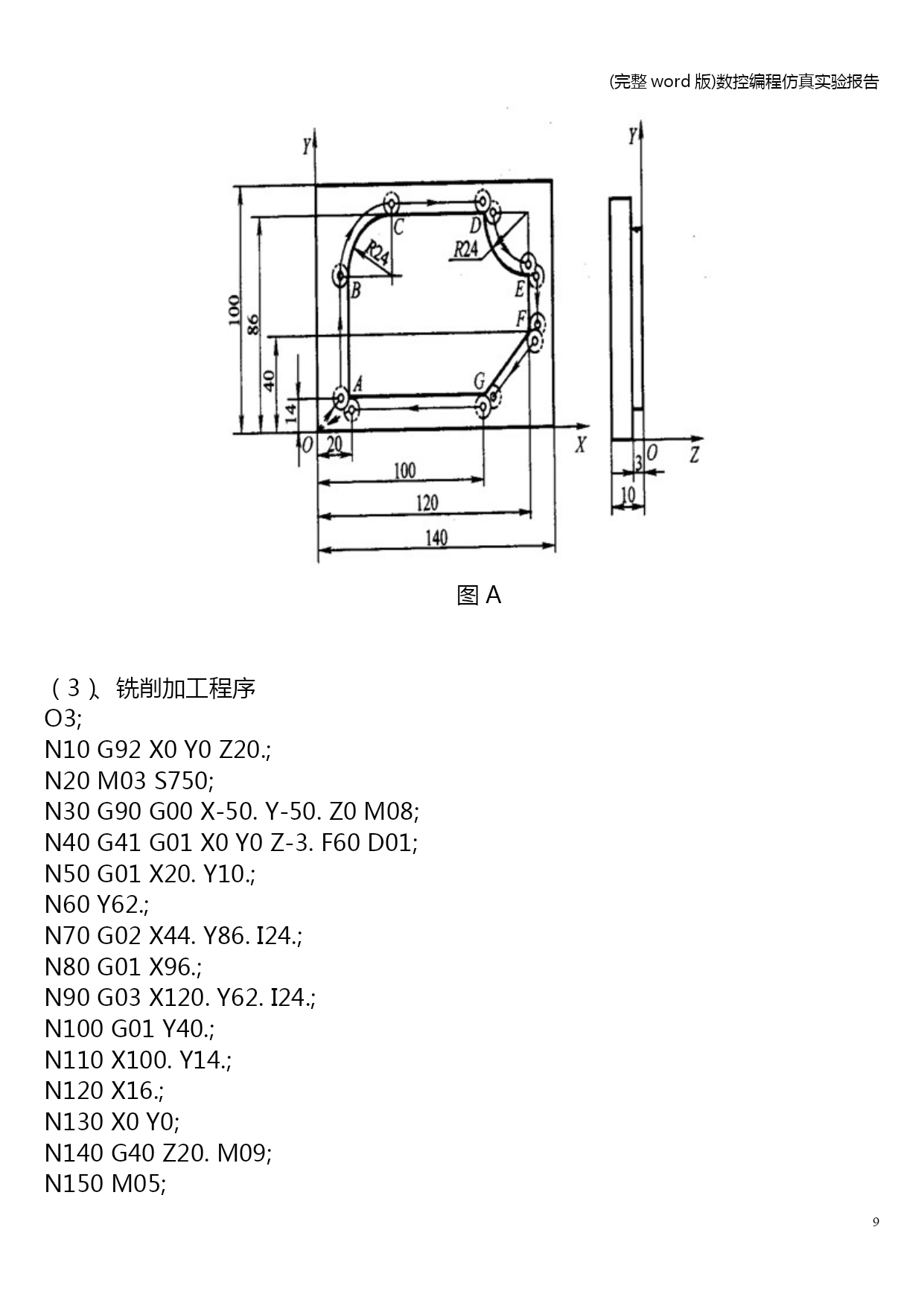

(完整word版)数控编程仿真实验报告(完整word版)数控编程仿真实验报告(完整word版)数控编程仿真实验报告目录一、实验目的------------------------------------------3二、实验要求------------------------------------------3三、数控车床实验一------------------------------------3（1）、实验内容（2）、实验零件图样（3）、车削加工程序（4）、FANUC0i系统仿真软件面板操作过程四、数控车床实验二------------------------------------6（1）、实验内容（2）、实验零件图样（3）、车削加工程序（4）、FANUC0i系统仿真软件面板操作过程五、数控铣床实验一------------------------------------10（1）、实验内容（2）、实验零件图样（3）、铣削加工程序（4）、FANUC0i系统仿真软件面板操作过程六、数控铣床实验二------------------------------------14（1）、实验内容（2）、实验零件图样（3）、铣削加工程序（4）、FANUC0i系统仿真软件面板操作过程一、实验目的“数控机床加工程序编制”（简称数控编程）课程，是机械和机电等各类专业本、专科教学计划中开设的一门应用性和实践性很强的专业课程。学好本课程，不仅要掌握数控编程的基本理论知识和编程方法，更重要的是要通过一定的实践教学，在实践教学中运用所掌握的机械加工工艺知识、数控编程的理论知识、数控编程的方法编制零件加工程序，并完成对零件的数控加工。采用仿真软件在计算机上进行模拟加工，是完成这一实践教学的有效手段。因此，在各专业本、专科“数控编程”课程的教学计划中均设有“仿真实验”这一实践教学环节。其实验的目的是：1.熟悉并学会运用计算机仿真技术，模拟数控车床、数控铣床完成零件加工的全过程；2.为后续的“数控编程实训”，实地操作数控机床进行数控加工，积累和打下操作技能训练的基础。二、实验要求1.熟悉并掌握FANUC0i系统仿真软件面板操作过程；2.按给定车削零件图样，编制加工程序，在计算机上运用仿真软件，进行模拟加工；3.按给定铣削零件图样，编制加工程序，在计算机上运用仿真软件，进行模拟加工；4.按实验内容，编写实验报告。三、数控车床实验一（1）、实验内容如图A所示，毛坯直径为φ45mm，起刀点在图示编程坐标系的P点，试运用G71，G70指令编制图示轴类零件车削加工程序。给定切削条件是：粗车时切深为2mm，退刀量为1mm，精车余量X方向为0.6mm（直径值），Z方向为0.3mm，主轴转速为S600r/min，进给速度为F0.15mm/r；精车时主轴转速为S800r/min,进给速度为F0.1mm/r。[注：φ45外圆不加工]（2）、实验零件图样图A（3）、车削加工程序O1;N10G50X100.Z100.T0101;N20G90G97S600M03;N30G00X51.Z3.M08;N40G71U2.R1.;N50G71P60Q120U0.6W0.3F0.15;N60G00X22.;N70G01Z-12.F0.1S800;N80G02X38.Z-20.I8.;N90G01Z-30.;N100X44.Z-40.;N110Z-55.;N120X51.;N130G70P60Q120;N140G00X100.Z100.T0100M09;N150M05;N160M30;（4）、FANUC0i系统仿真软件面板操作过程1.进入宇龙数控加工仿真系统3.7版，首先启动加密锁管理程序，然后启动数控加工仿真系统。2.打开菜单“机床/选择机床…”，或单击选择机床图标，系统弹出“选择机床”对话框。选择数控系统FANUC0i的车床，选择标准（平床身前置刀架），按“确定”按钮，系统即可切换到车床仿真加工界面。3.打开菜单“零件/定义毛坯”，或单击定义毛坯图标，系统弹出“定义毛坯”对话框，点击尺寸输入框，改变毛坯尺寸为φ45×150mm，按“确定”按钮，保存定义的毛坯并且退出本操作。4.打开菜单“零件/放置零件”，或单击放置零件图标，系统弹出“选择零件”对话框，在列表中点击所需的零件，选中的零件信息加亮显示，按下“安装零件”按钮，系统自动关闭对话框，零件将被放到机床上。5.毛坯在放置到工作台（三爪卡盘）后，系统将自动弹出一个小键盘，通过按动小键盘上的方向按钮，实现零件的平移和旋转或车床零件调头。再按小键盘上的“退出”按钮，关闭小键盘
