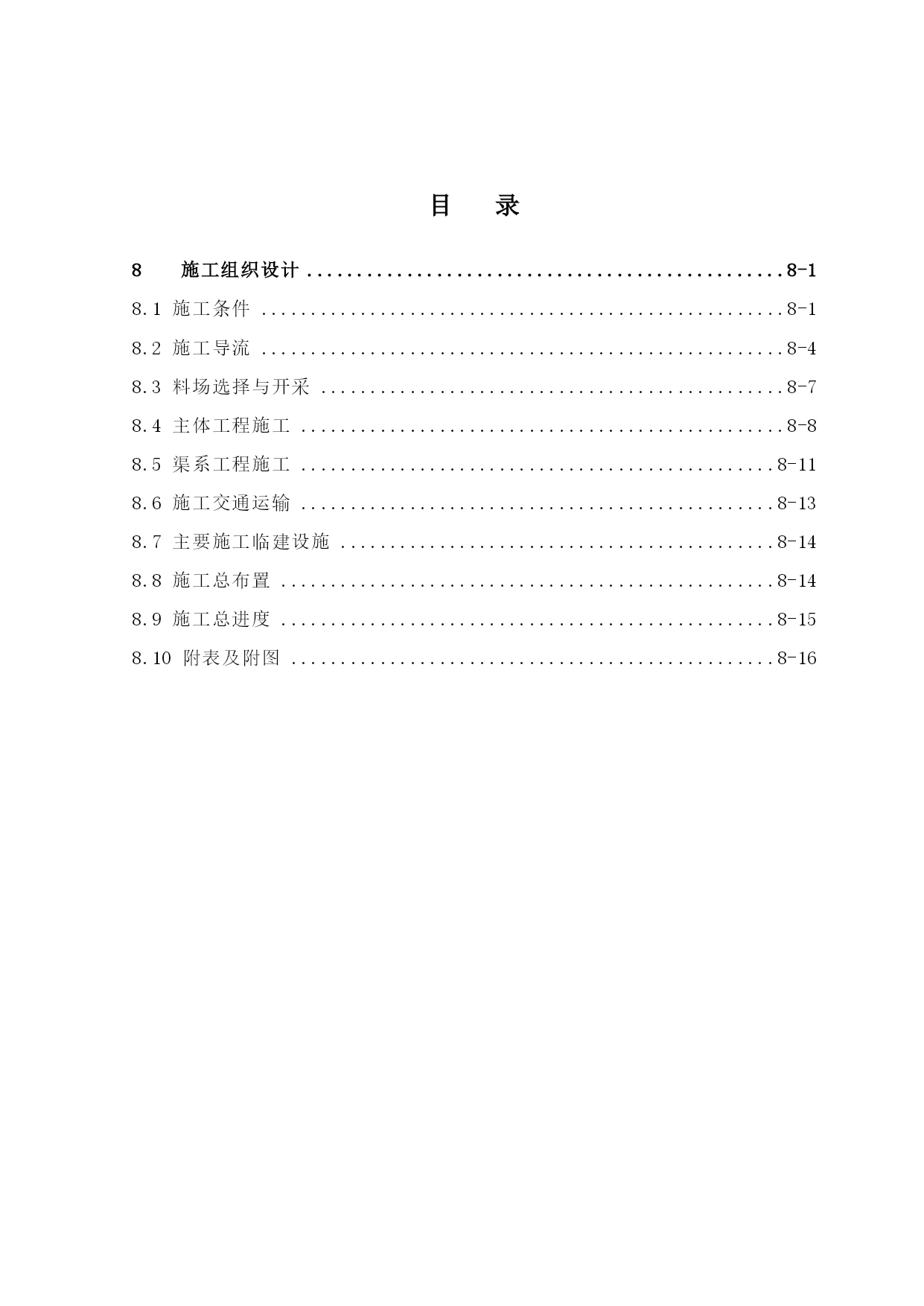

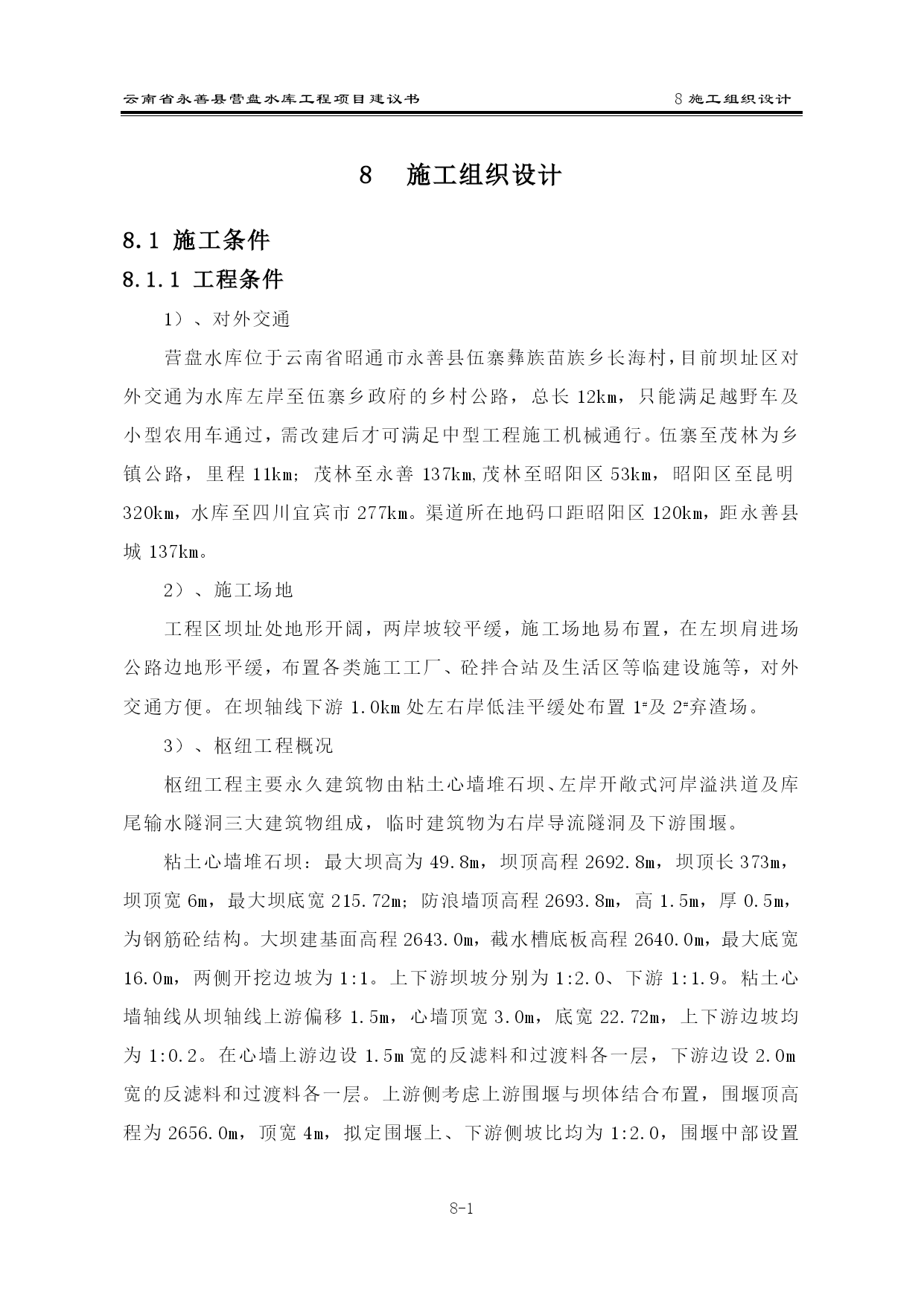

8施工组织设计批准：罗宇凌核定：禄兴审查：肖对勇校核：颜明编写：范景元目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc249819311"8施工组织设计PAGEREF_Toc249819311\h8-1HYPERLINK\l"_Toc249819312"8.1施工条件PAGEREF_Toc249819312\h8-1HYPERLINK\l"_Toc249819313"8.2施工导流PAGEREF_Toc249819313\h8-4HYPERLINK\l"_Toc249819314"8.3料场选择与开采PAGEREF_Toc249819314\h8-7HYPERLINK\l"_Toc249819315"8.4主体工程施工PAGEREF_Toc249819315\h8-8HYPERLINK\l"_Toc249819316"8.5渠系工程施工PAGEREF_Toc249819316\h8-11HYPERLINK\l"_Toc249819317"8.6施工交通运输PAGEREF_Toc249819317\h8-13HYPERLINK\l"_Toc249819318"8.7主要施工临建设施PAGEREF_Toc249819318\h8-14HYPERLINK\l"_Toc249819319"8.8施工总布置PAGEREF_Toc249819319\h8-14HYPERLINK\l"_Toc249819320"8.9施工总进度PAGEREF_Toc249819320\h8-15HYPERLINK\l"_Toc249819321"8.10附表及附图PAGEREF_Toc249819321\h8-16云南省永善县营盘水库工程项目建议书8施工组织设计PAGE8-18施工组织设计8.1施工条件8.1.1工程条件1）、对外交通营盘水库位于云南省昭通市永善县伍寨彝族苗族乡长海村，目前坝址区对外交通为水库左岸至伍寨乡政府的乡村公路，总长12km，只能满足越野车及小型农用车通过，需改建后才可满足中型工程施工机械通行。伍寨至茂林为乡镇公路，里程11km；茂林至永善137km,茂林至昭阳区53km，昭阳区至昆明320km，水库至四川宜宾市277km。渠道所在地码口距昭阳区120km，距永善县城137km。2）、施工场地工程区坝址处地形开阔，两岸坡较平缓，施工场地易布置，在左坝肩进场公路边地形平缓，布置各类施工工厂、砼拌合站及生活区等临建设施等，对外交通方便。在坝轴线下游1.0km处左右岸低洼平缓处布置1#及2#弃渣场。3）、枢纽工程概况枢纽工程主要永久建筑物由粘土心墙堆石坝、左岸开敞式河岸溢洪道及库尾输水隧洞三大建筑物组成，临时建筑物为右岸导流隧洞及下游围堰。粘土心墙堆石坝：最大坝高为49.8m，坝顶高程2692.8m，坝顶长373m，坝顶宽6m，最大坝底宽215.72m；防浪墙顶高程2693.8m，高1.5m，厚0.5m，为钢筋砼结构。大坝建基面高程2643.0m，截水槽底板高程2640.0m，最大底宽16.0m，两侧开挖边坡为1:1。上下游坝坡分别为1:2.0、下游1:1.9。粘土心墙轴线从坝轴线上游偏移1.5m，心墙顶宽3.0m，底宽22.72m，上下游边坡均为1:0.2。在心墙上游边设1.5m宽的反滤料和过渡料各一层，下游边设2.0m宽的反滤料和过渡料各一层。上游侧考虑上游围堰与坝体结合布置，围堰顶高程为2656.0m，顶宽4m，拟定围堰上、下游侧坡比均为1:2.0，围堰中部设置粘土心墙，心墙顶宽2m，底宽2m，心墙与围堰堆石料结合部设置50cm厚反滤料和过渡料。溢洪道：靠左坝肩布置，全长281.661m，堰顶宽5m,平面上呈直线布置。由进口段、控制段、泄槽段、消力池段段及出水渠段组成，断面型式为矩形。进口段长49m，控制段长9m，泄槽段斜长183.65m，消力池段长22m，出水渠段长18m。输水隧洞：本工程属跨区域调水，故输水隧洞进口布置于库尾野猪寨村小学旁，引水穿过分水岭后至码口河下寨村附近，平面上呈转弯布置，全长5796.1m。设计引用流量1.9m３/s，断面为2.2m×2.3m圆拱直墙钢筋砼城门洞型。隧洞由进口明渠段、有压段、闸室段、无压洞身段、出口明渠段、陡槽和消力池段组成。进口明渠段长73.2m，进口有压段长56.0m，闸室段长7.4m，无压洞身段长5629.342m，出口明渠段7.185m，出口陡槽及消力池段长54.05m。进口闸室及闸门井设于山体内，井深3
