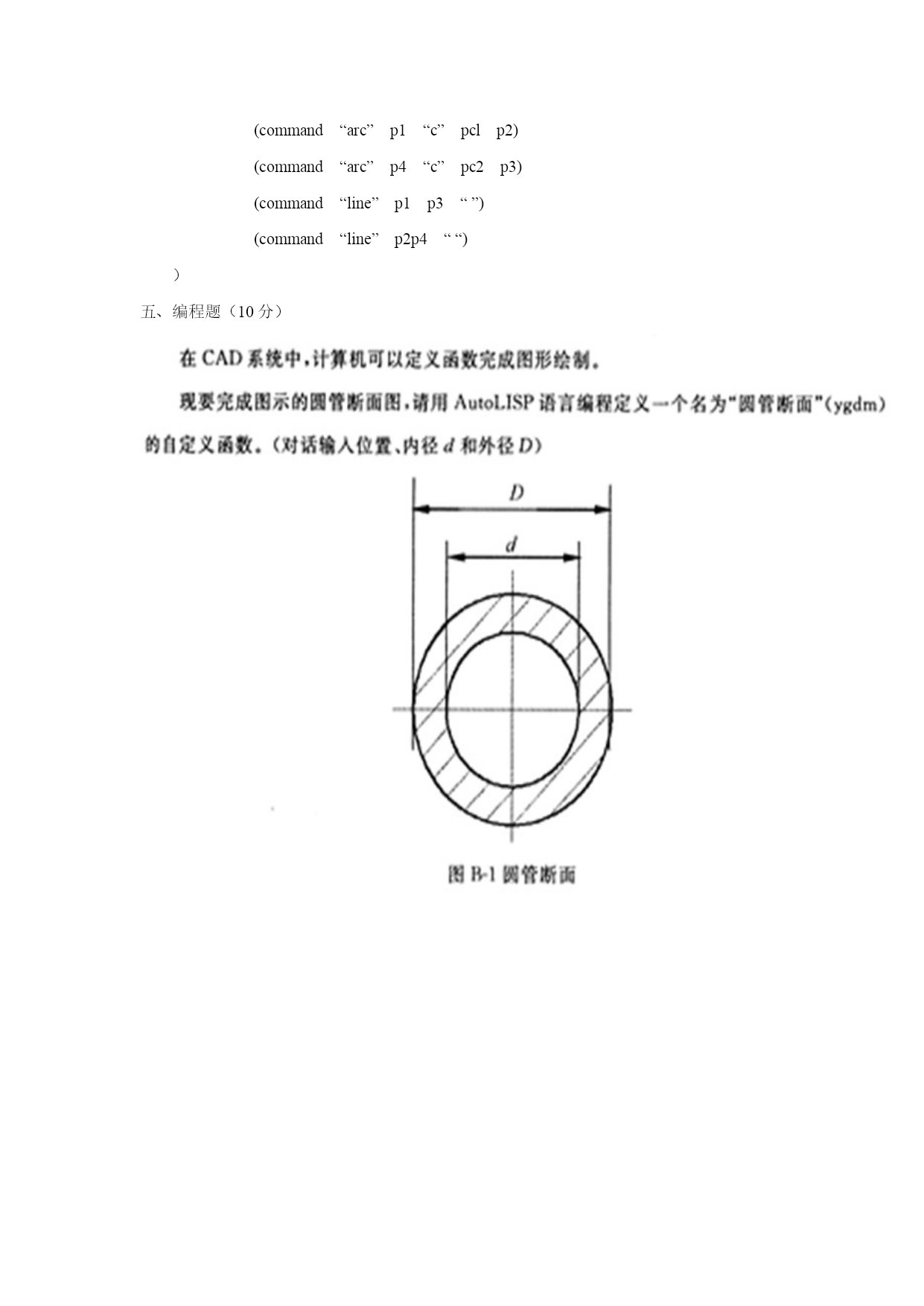

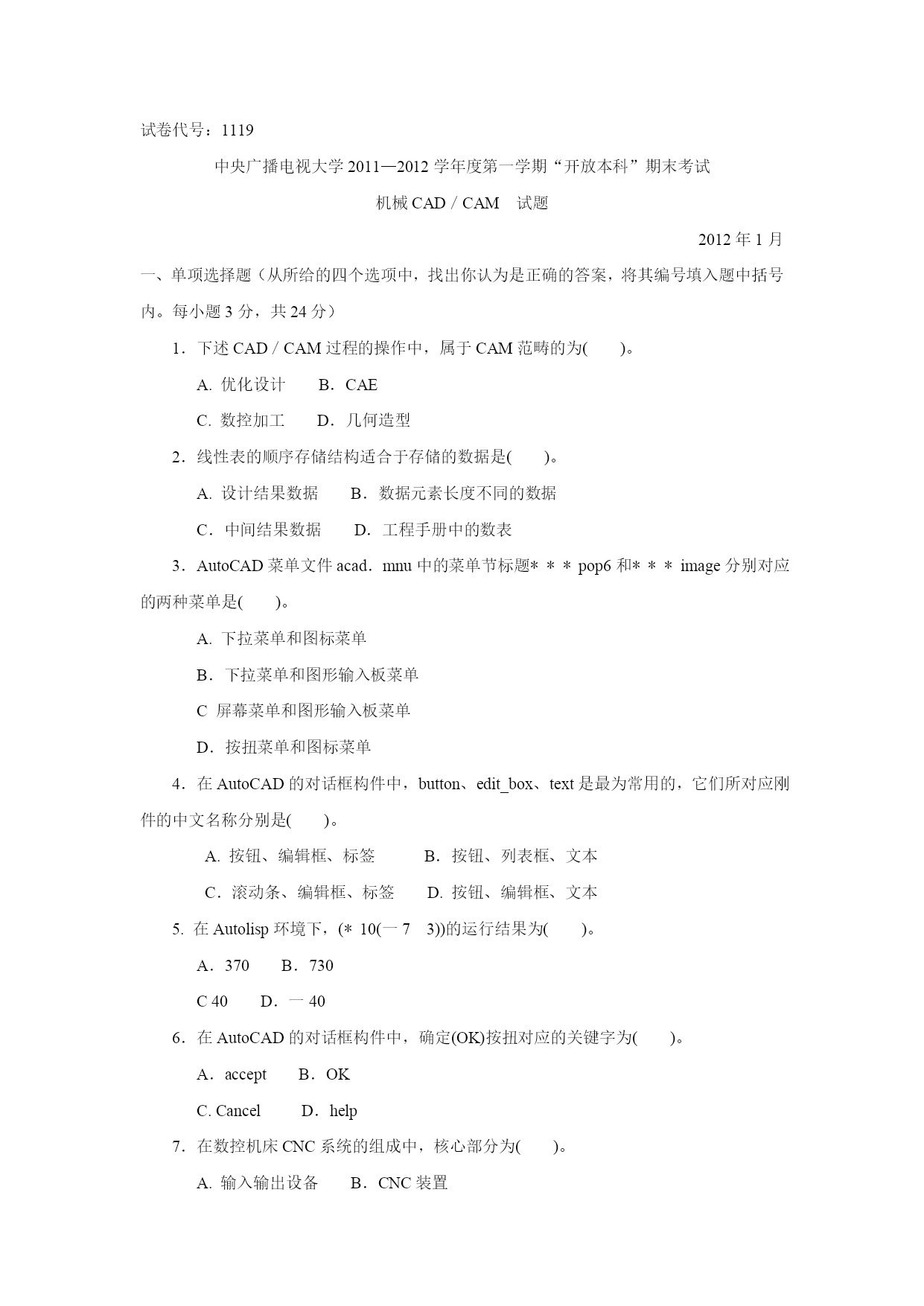

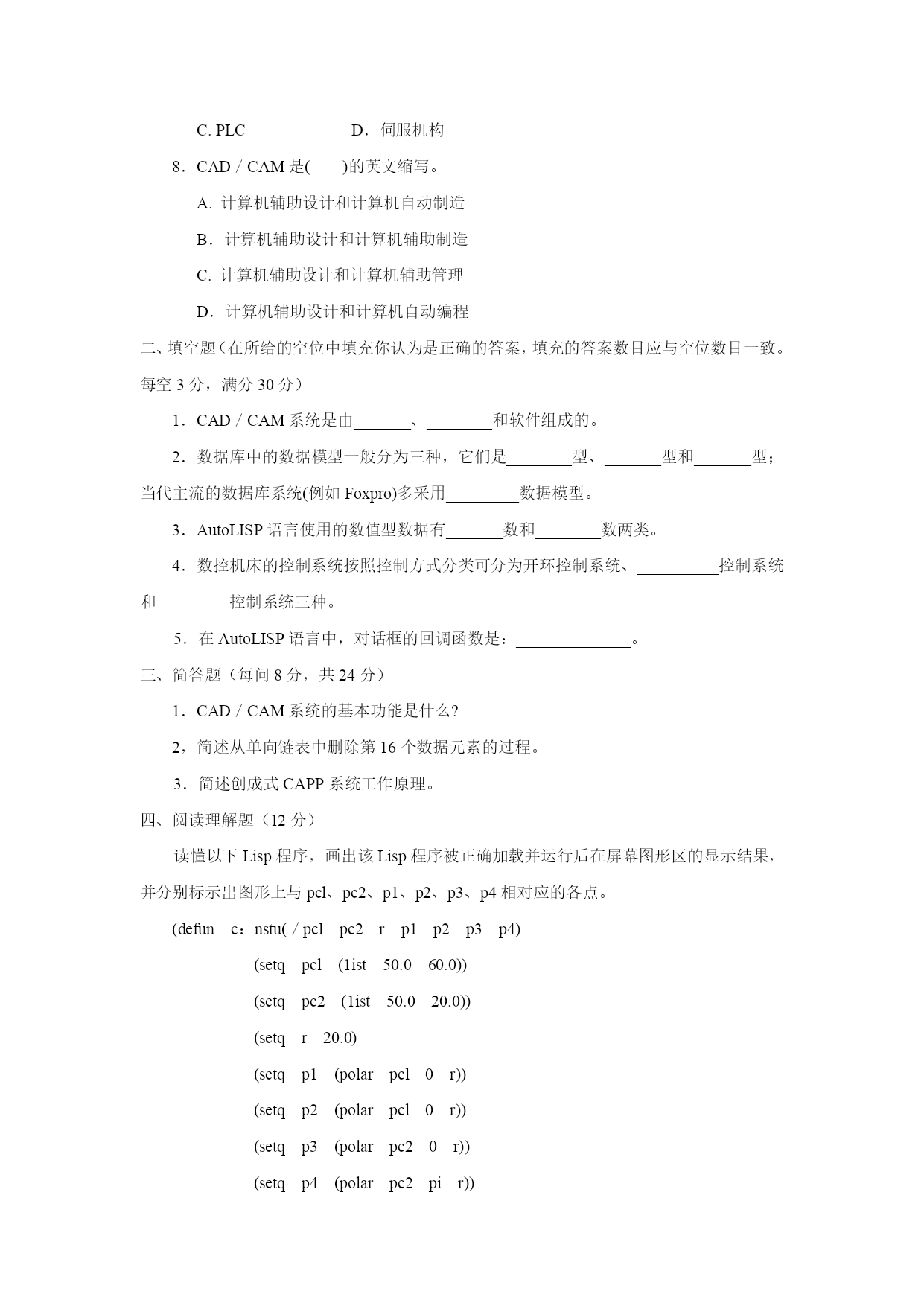

试卷代号：1119中央广播电视大学2011—2012学年度第一学期“开放本科”期末考试机械CAD／CAM试题2012年1月一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将其编号填入题中括号内。每小题3分，共24分）1．下述CAD／CAM过程的操作中，属于CAM范畴的为()。A.优化设计B．CAEC.数控加工D．几何造型2．线性表的顺序存储结构适合于存储的数据是()。A.设计结果数据B．数据元素长度不同的数据C．中间结果数据D．工程手册中的数表3．AutoCAD菜单文件acad．mnu中的菜单节标题***pop6和***image分别对应的两种菜单是()。A.下拉菜单和图标菜单B．下拉菜单和图形输入板菜单C屏幕菜单和图形输入板菜单D．按扭菜单和图标菜单4．在AutoCAD的对话框构件中，button、edit_box、text是最为常用的，它们所对应刚件的中文名称分别是()。A.按钮、编辑框、标签B．按钮、列表框、文本C．滚动条、编辑框、标签D.按钮、编辑框、文本5.在Autolisp环境下，(*10(一73))的运行结果为()。A．370B．730C40D．一406．在AutoCAD的对话框构件中，确定(OK)按扭对应的关键字为()。A．acceptB．OKC.CancelD．help7．在数控机床CNC系统的组成中，核心部分为()。A.输入输出设备B．CNC装置C.PLCD．伺服机构8．CAD／CAM是()的英文缩写。A.计算机辅助设计和计算机自动制造B．计算机辅助设计和计算机辅助制造C.计算机辅助设计和计算机辅助管理D．计算机辅助设计和计算机自动编程二、填空题（在所给的空位中填充你认为是正确的答案，填充的答案数目应与空位数目一致。每空3分，满分30分）1．CAD／CAM系统是由_______、________和软件组成的。2．数据库中的数据模型一般分为三种，它们是________型、_______型和_______型；当代主流的数据库系统(例如Foxpro)多采用_________数据模型。3．AutoLISP语言使用的数值型数据有_______数和________数两类。4．数控机床的控制系统按照控制方式分类可分为开环控制系统、__________控制系统和_________控制系统三种。5．在AutoLISP语言中，对话框的回调函数是：______________。三、简答题（每问8分，共24分）1．CAD／CAM系统的基本功能是什么?2，简述从单向链表中删除第16个数据元素的过程。3．简述创成式CAPP系统工作原理。四、阅读理解题（12分）读懂以下Lisp程序，画出该Lisp程序被正确加载并运行后在屏幕图形区的显示结果，并分别标示出图形上与pcl、pc2、p1、p2、p3、p4相对应的各点。(defunc：nstu(／pclpc2rp1p2p3p4)(setqpcl(1ist50.060.0))(setqpc2(1ist50.020.0))(setqr20.0)(setqp1(polarpcl0r))(setqp2(polarpcl0r))(setqp3(polarpc20r))(setqp4(polarpc2pir))(command“arc”p1“c”pclp2)(command“arc”p4“c”pc2p3)(command“line”p1p3“”)(command“line”p2p4““)）五、编程题（10分）试卷代号：1119中央广播电视大学2011—2012学年度第一学期“开放本科”期末考试机械CAD／CAM试题答案及评分标准2012年1月一、单项选择题(从所给的四个选项中，找出你认为是正确的答案，将其编号填入题中括号内。每小题3分，共24分)1．C2．D3．A4.D5．C6．A7.B8.B二、填空题(在所给的空位中填充你认为是正确的答案，填充的答案数目应与空位数目相一致。每空3分，共30分)1，工作人员硬件(不分次序)2．层次网络关系(以上不分次序)关系3．整型实型(不分次序)4.闭环半闭环(不分次序)5．Action_tile三、简答题(每问8分，共24分)1．CAD／CAM系统的基本功能是什么?参考答案：(不分次序)())快速计算和生成图形的能力。(2)存储大量程序和信息并快速检索的能力。(3)人机交互通讯的操作功能。(4)快速输人、输出图形及其他信息的能力。2．简述从单向链表中删除第16个数据元素的过程。参考答案：(1)需先找到第15个结点。(2)然后将第15个结点的指针指向第17个结点的
