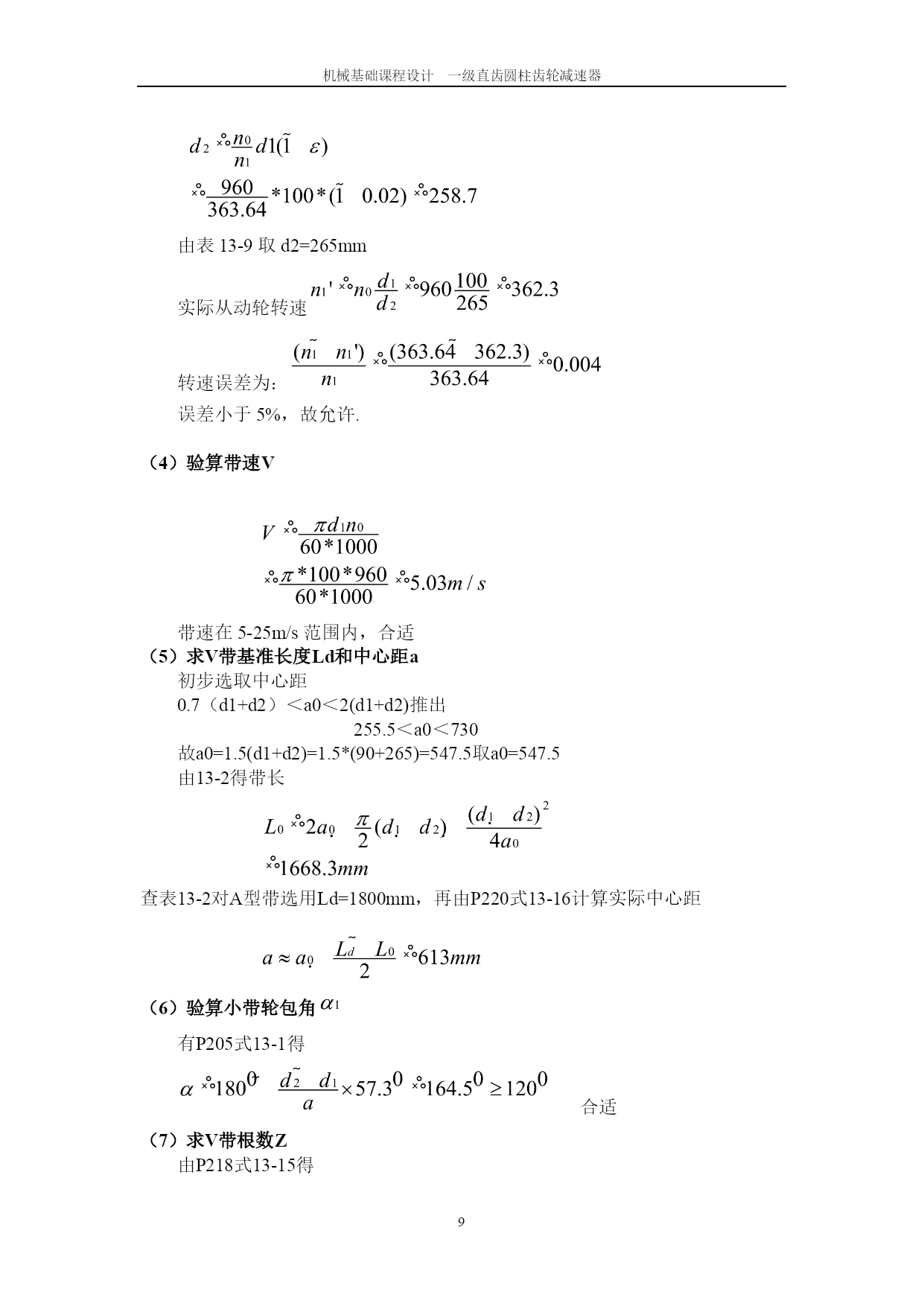

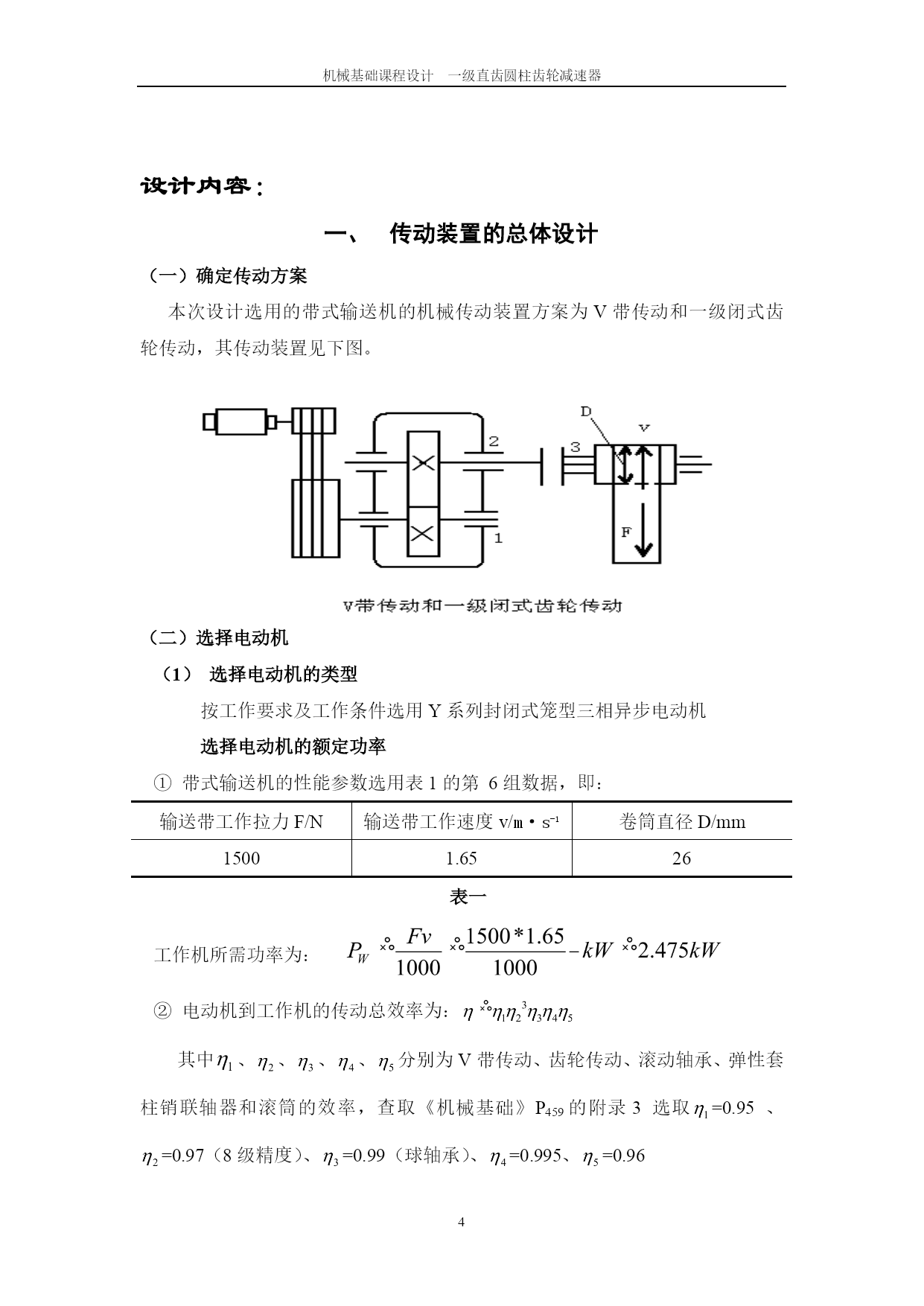

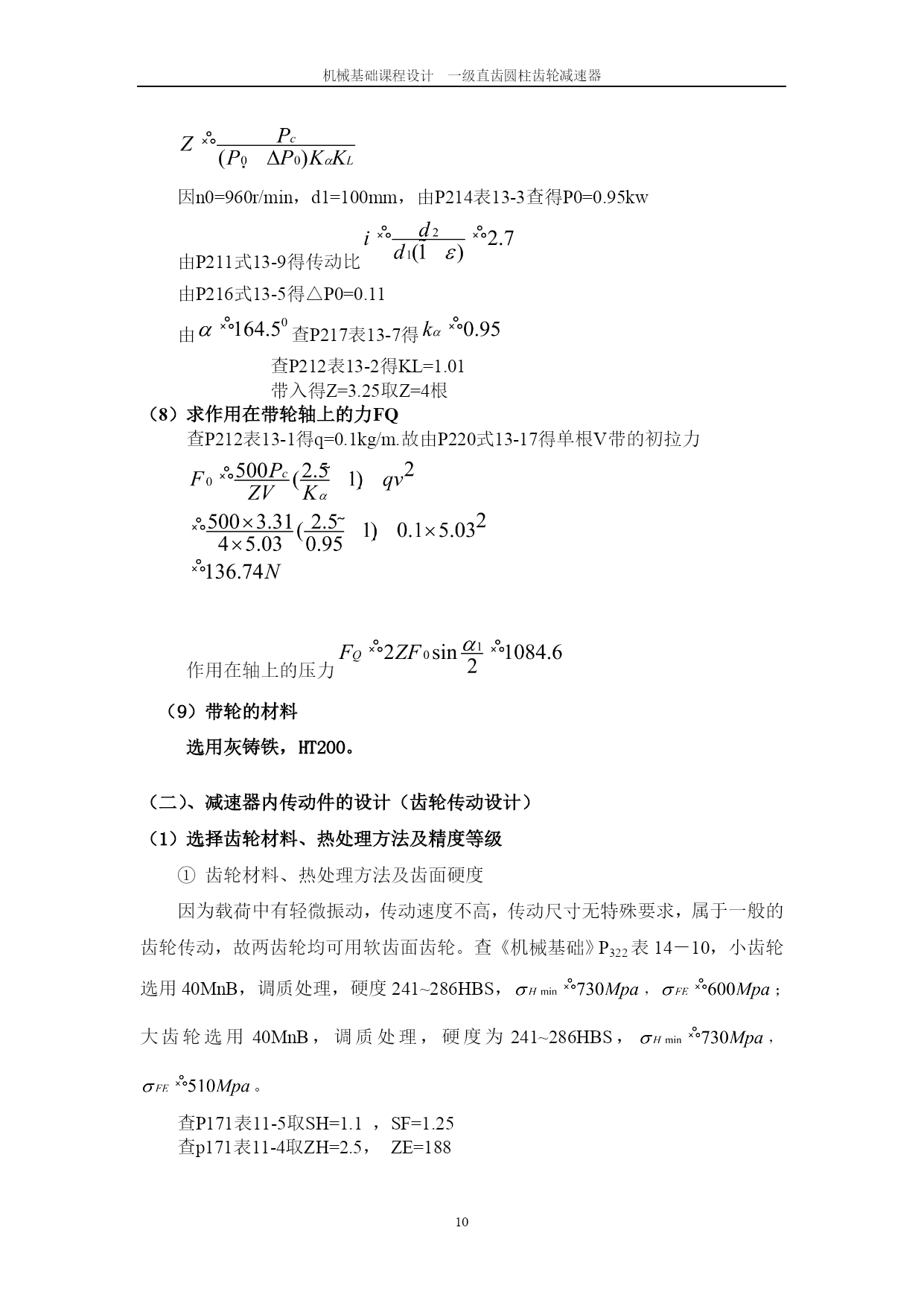

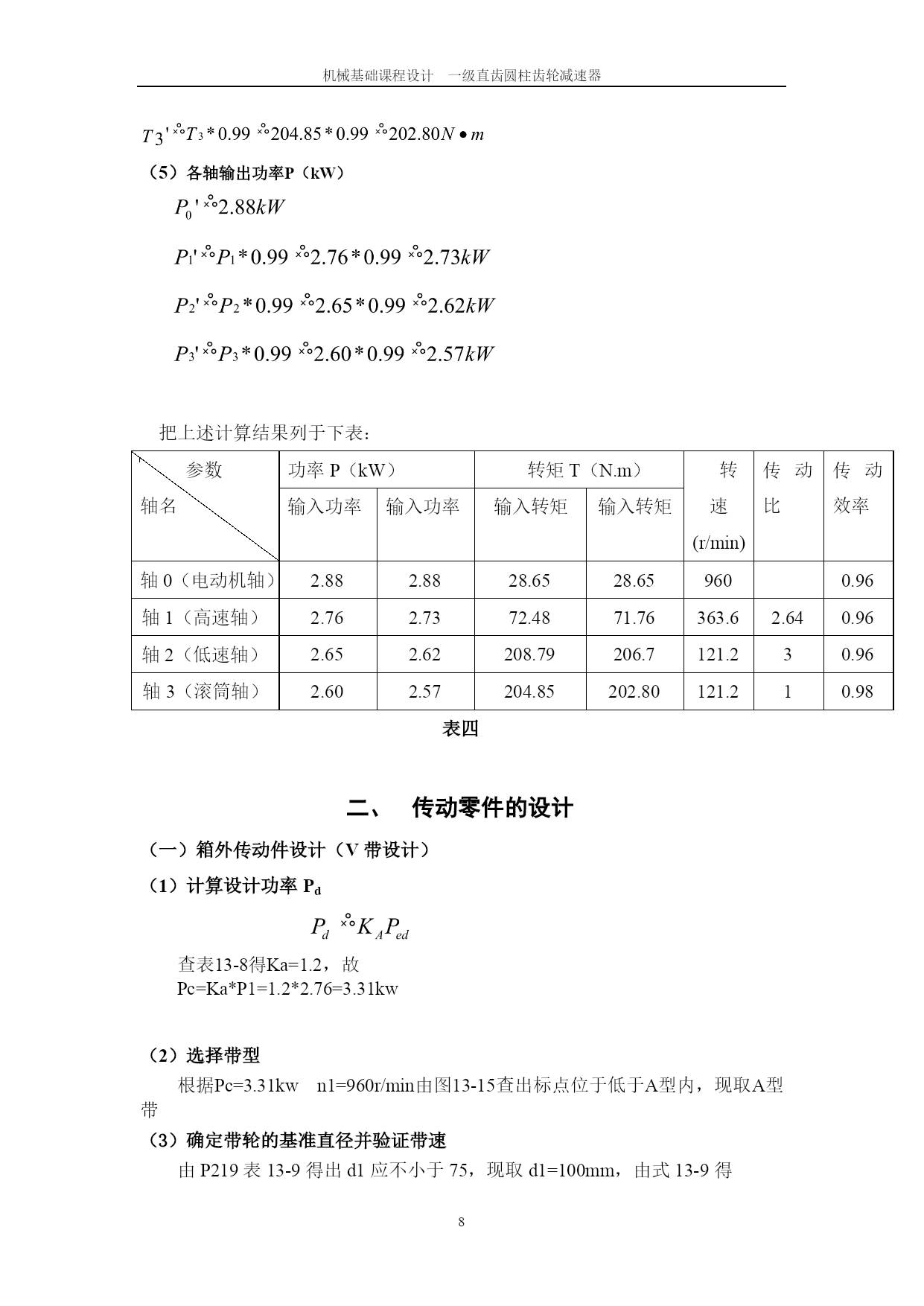

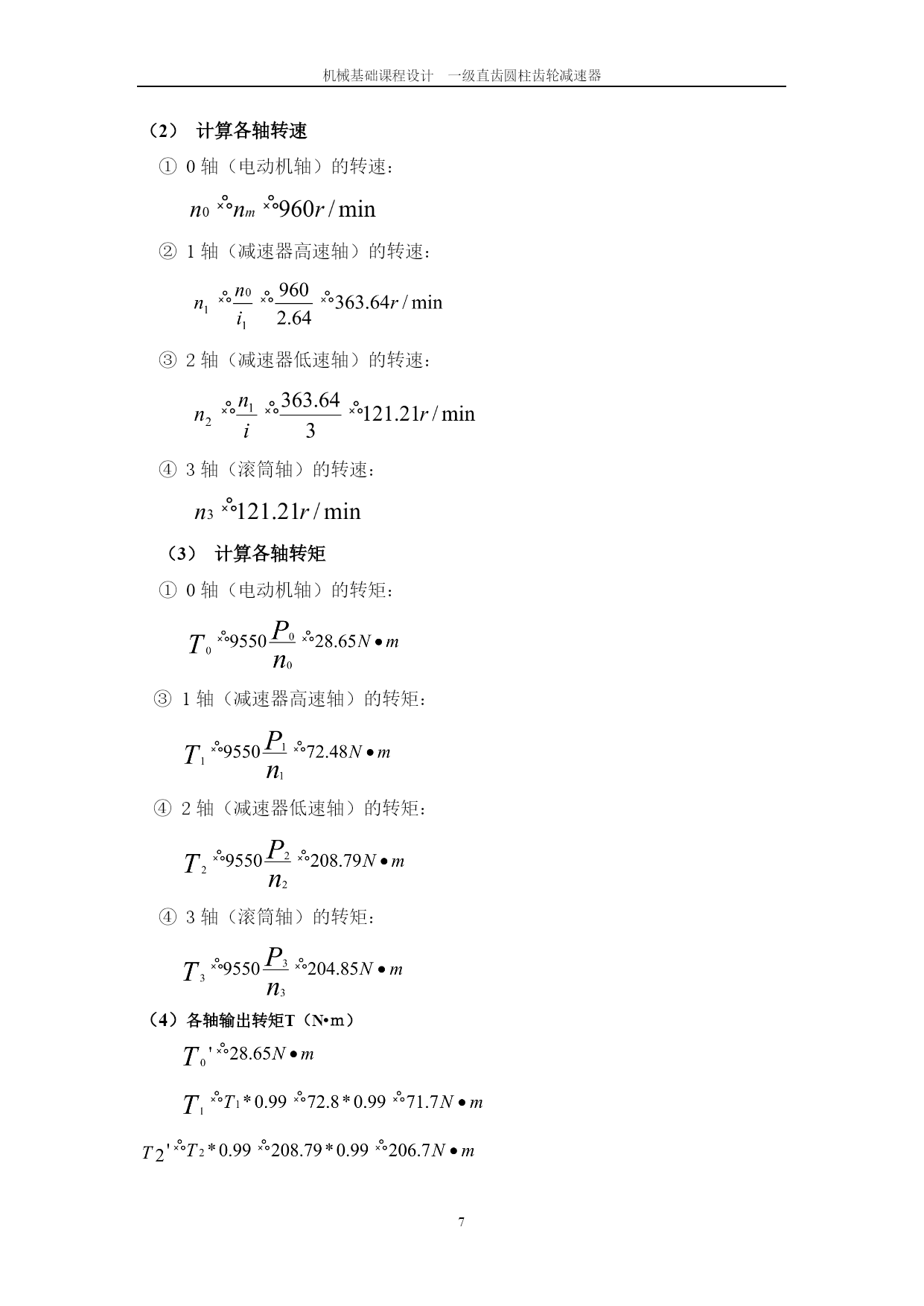

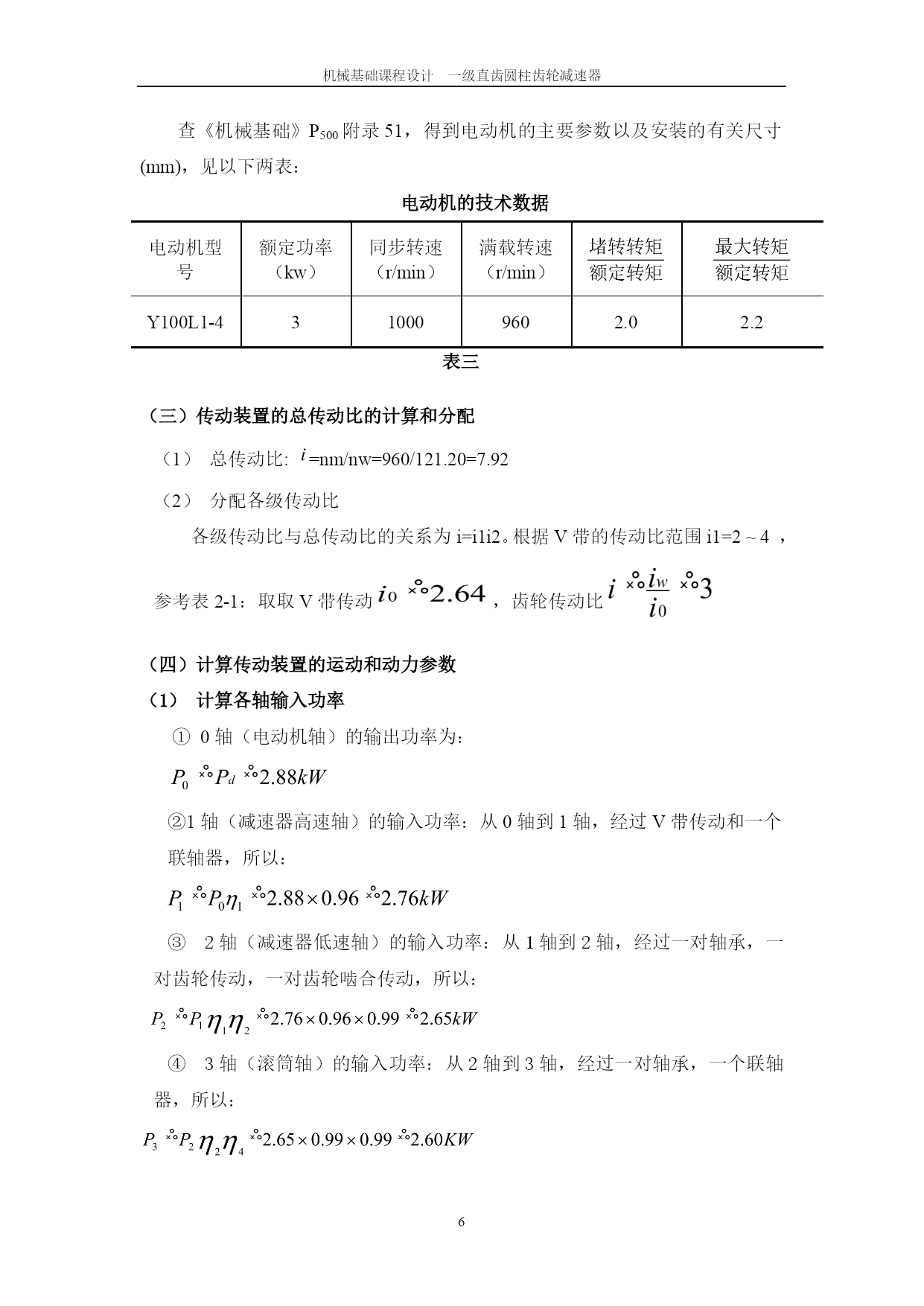

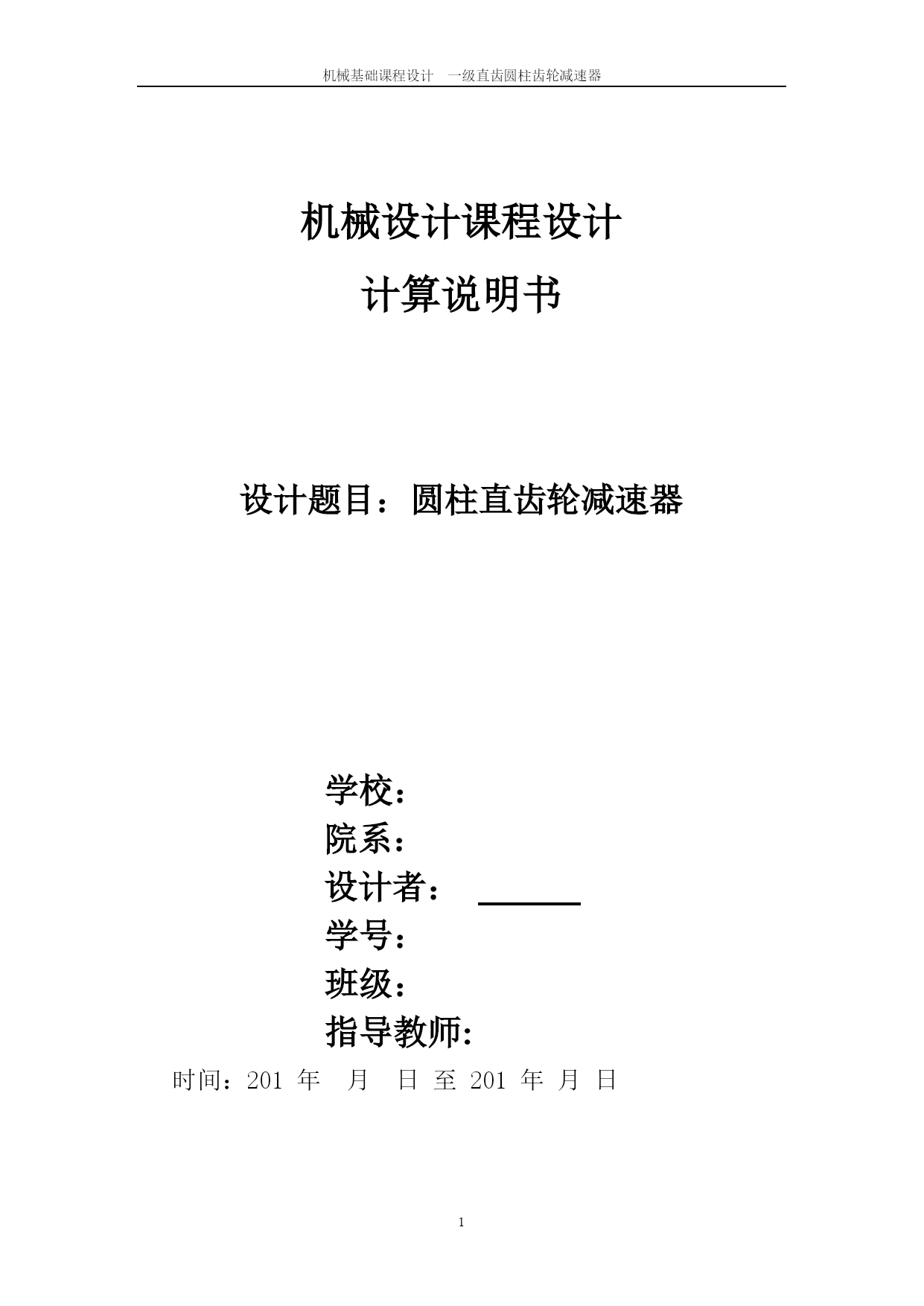

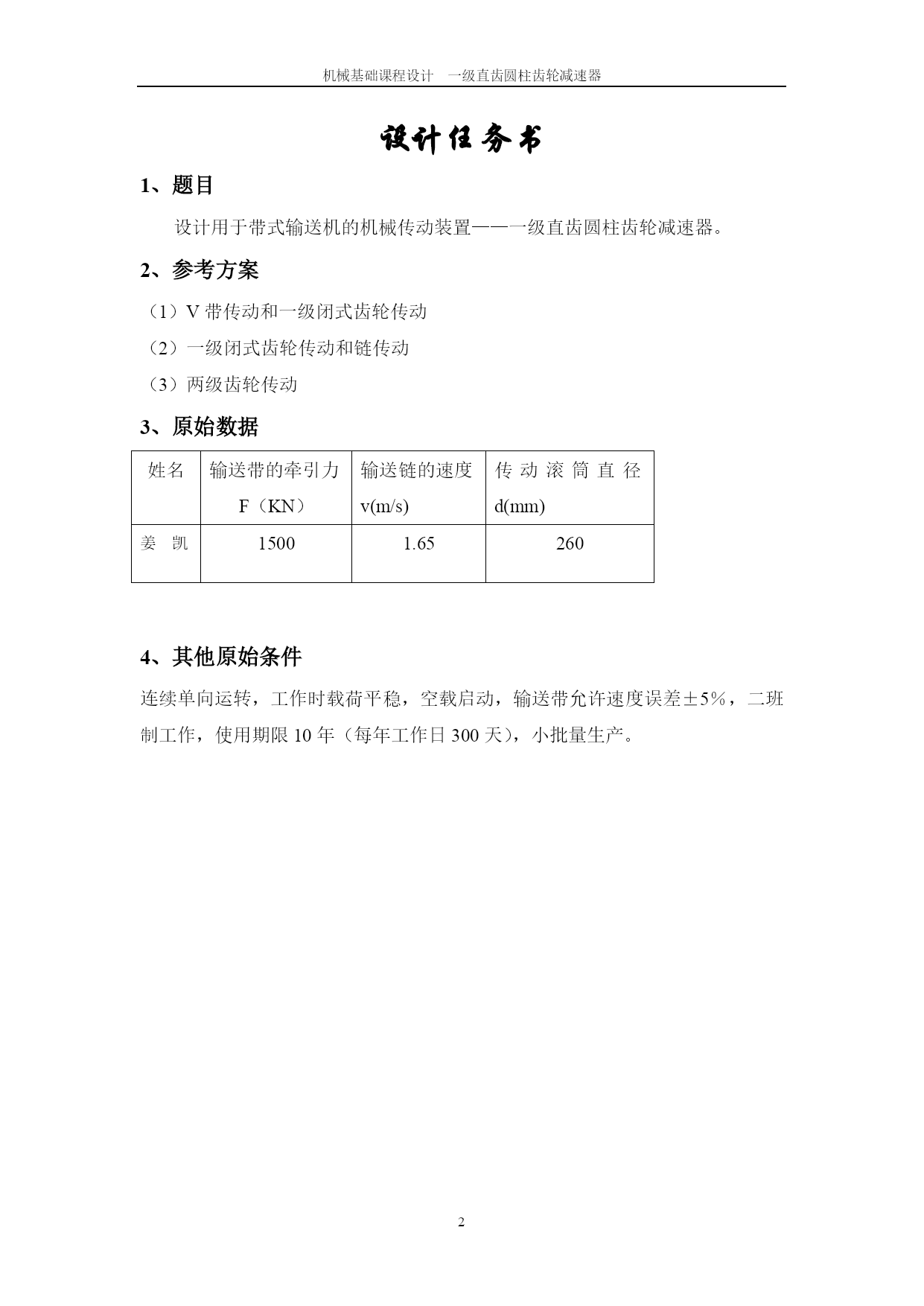

机械基础课程设计一级直齿圆柱齿轮减速器机械设计课程设计计算说明书设计题目：圆柱直齿轮减速器学校：院系：设计者：学号：班级：指导教师:时间：201年月日至201年月日设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据姓名输送带的牵引力F（KN）输送链的速度v(m/s)传动滚筒直径d(mm)姜凯15001.652604、其他原始条件连续单向运转，工作时载荷平稳，空载启动，输送带允许速度误差±5％，二班制工作，使用期限10年（每年工作日300天），小批量生产。目录一传动装置的总体设计（一）传动方案的确定…………………………………………………………4（二）电动机的选择……………………………………………………………4（三）传动装置的总传动比的计算和分配……………………………………6（四）传动装置的运动和动力参数的确定……………………………………6二传动零件的设计（一）箱外传动件设计（V带设计）……………………………………8（二）减速器内传动件的设计（齿轮传动设计）………………………10（三）轴的设计………………………………………………………13（四）键联接的选择及其校核计算……………………………………21（五）联轴器的扭矩校核………………………………………………22（六）、减速器基本结构的设计与选择…………………………………22三箱体尺寸及附件的设计（一）、箱体尺寸………………………………………………………25（二）、附件的设计……………………………………………………26四主要设计一览表………………………………………………28五课设总结………………………………………………………29设计内容：传动装置的总体设计（一）确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。（二）选择电动机选择电动机的类型按工作要求及工作条件选用Y系列封闭式笼型三相异步电动机选择电动机的额定功率带式输送机的性能参数选用表1的第6组数据，即：输送带工作拉力F/N输送带工作速度v/m·s-1卷筒直径D/mm15001.6526表一工作机所需功率为：电动机到工作机的传动总效率为：其中、、、、分别为V带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P459的附录3选取=0.95、=0.97（8级精度）、=0.99（球轴承）、=0.995、=0.96故③电动机所需功率为因载荷平稳，电动机额定功率略大于Pd即可，由P1-203表17-1选Y系列型号电动机，选电动机额定功率Ped为：3Kw确定电动机的转速传动滚筒轴工作转速：一般，V带传动比常用范围为一级圆柱齿轮减速器为则总传动比的范围为.故电动机转速的可选范围为符合这一范围的同步转速有：750r/min、1000r/min、1500r/min（4）确定电动机的型号选上述不同转速的电动机进行比较，查《机械基础》P499附录50及相关资料得电动机数据和计算出总的传动比，列于下表：方案电机型号额定功率kW电机转速r/min电机质量kg参考价格（元）总传动比同步转速满载转速1Y132M-83750710795.9012Y100L2-43150014303811.8923Y132S-631000960637.983表二综合考虑电动机的质量及装置的尺寸和传动比选择Y132S-6型电动机查《机械基础》P500附录51，得到电动机的主要参数以及安装的有关尺寸(mm)，见以下两表：电动机的技术数据电动机型号额定功率（kw）同步转速（r/min）满载转速（r/min）Y100L1-4310009602.02.2表三（三）传动装置的总传动比的计算和分配（1）总传动比:=nm/nw=960/121.20=7.92（2）分配各级传动比各级传动比与总传动比的关系为i=i1i2。根据V带的传动比范围i1=2~4，参考表2-1：取取V带传动，齿轮传动比（四）计算传动装置的运动和动力参数计算各轴输入功率0轴（电动机轴）的输出功率为：②1轴（减速器高速轴）的输入功率：从0轴到1轴，经过V带传动和一个联轴器，所以：2轴（减速器低速轴）的输入功率：从1轴到2轴，经过一对轴承，一对齿轮传动，一对齿轮啮合传动，所以：3轴（滚筒轴）的输入功率：从2轴到3轴，经过一对轴承，一个联轴器，所以：计算各轴转速0轴（电动机轴）的转
