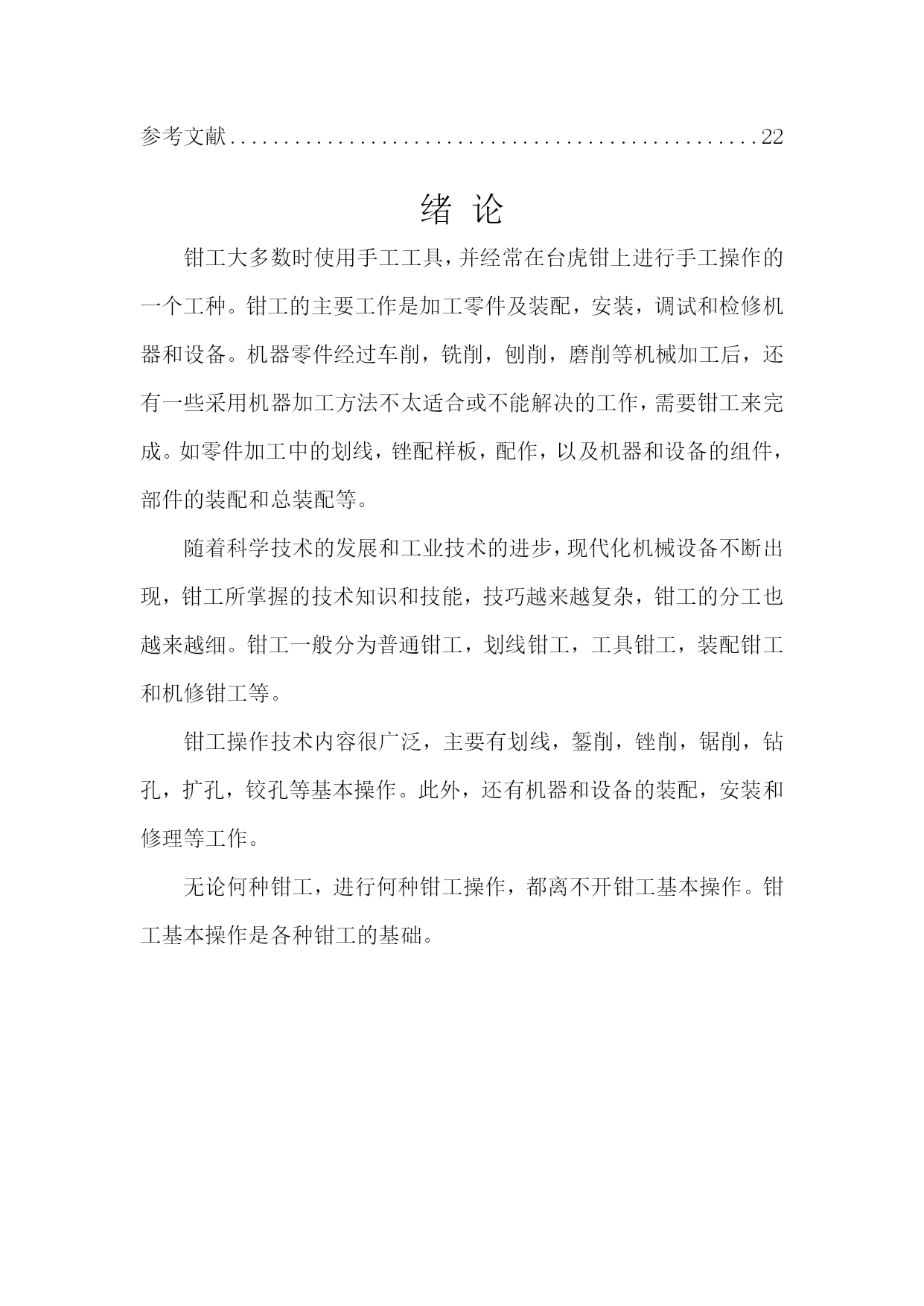

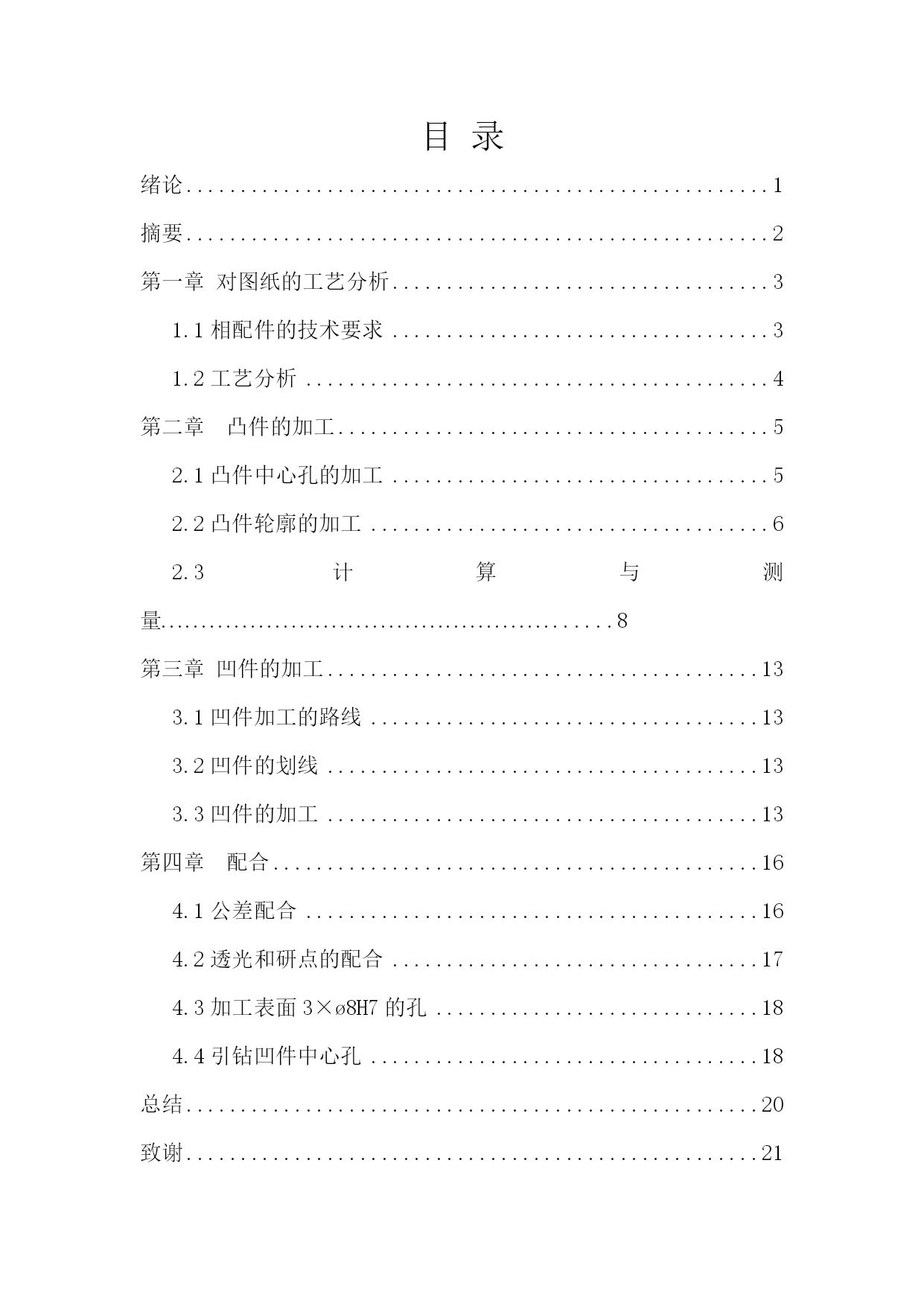

工具钳工技师资格考评论文论文题目：样板设计单位名称：\作者：\\年\月\日工具钳工技师资格考评论文论文题目：样板设计作者：\职业技能鉴定等级：工具钳工技师单位名称：\单位地址：\指导老师：\\年\月\日目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc261795771"绪论1HYPERLINK\l"_Toc261795772"摘要2HYPERLINK\l"_Toc261795773"第一章对图纸的工艺分析3HYPERLINK\l"_Toc261795774"1.1相配件的技术要求3HYPERLINK\l"_Toc261795775"1.2工艺分析4HYPERLINK\l"_Toc261795776"第二章凸件的加工5HYPERLINK\l"_Toc261795777"2.1凸件中心孔的加工5HYPERLINK\l"_Toc261795778"2.2凸件轮廓的加工62.3计算与测量......................................................8HYPERLINK\l"_Toc261795779"第三章凹件的加工13HYPERLINK\l"_Toc261795781"3.1凹件加工的路线13HYPERLINK\l"_Toc261795781"3.2凹件的划线13HYPERLINK\l"_Toc261795784"3.3凹件的加工13HYPERLINK\l"_Toc261795783"第四章配合16HYPERLINK\l"_Toc261795782"4.1公差配合16HYPERLINK\l"_Toc261795783"4.2透光和研点的配合17HYPERLINK\l"_Toc261795784"4.3加工表面3×ø8H7的孔18HYPERLINK\l"_Toc261795785"4.4引钻凹件中心孔18HYPERLINK\l"_Toc261795786"总结20HYPERLINK\l"_Toc261795787"致谢21HYPERLINK\l"_Toc261795788"参考文献22绪论钳工大多数时使用手工工具，并经常在台虎钳上进行手工操作的一个工种。钳工的主要工作是加工零件及装配，安装，调试和检修机器和设备。机器零件经过车削，铣削，刨削，磨削等机械加工后，还有一些采用机器加工方法不太适合或不能解决的工作，需要钳工来完成。如零件加工中的划线，锉配样板，配作，以及机器和设备的组件，部件的装配和总装配等。随着科学技术的发展和工业技术的进步，现代化机械设备不断出现，钳工所掌握的技术知识和技能，技巧越来越复杂，钳工的分工也越来越细。钳工一般分为普通钳工，划线钳工，工具钳工，装配钳工和机修钳工等。钳工操作技术内容很广泛，主要有划线，錾削，锉削，锯削，钻孔，扩孔，铰孔等基本操作。此外，还有机器和设备的装配，安装和修理等工作。无论何种钳工，进行何种钳工操作，都离不开钳工基本操作。钳工基本操作是各种钳工的基础。摘要本次技师设计的是样板相配，经过几天的设计和操作，已经完成此次任务。此次相配件分为2个部分，凸件和凹件，凸件是此相配件的关键，尺寸的要求全部在凸件上面，因为凹件没尺寸要求，所以主要是做凸件保证两者的配合间隙。还要注意凹凸件打的中心孔，要保证垂直度，在插入芯棒不影响换位换向，保证配合间隙。关键词：钻孔研点配作第一章对图纸工艺分析1.1对相配件的技术要求1相配图图1-12.技术要求1）件Ⅰ是基准件，件Ⅱ是配作件；2）配合时凹凸件注意换向，凹凸件配合间隙≤0.04；3）︱a-a′︱≤0.10mm4）锐边去毛刺、倒角。1.2工艺分析1.对孔进行分析件1，件2，件3共有三个孔，打孔时要注意各孔的加工顺序，以免给工件的测量、精度的保证以及换向换位带来影响。其中主要的是件1和件3上的定位孔，打孔时一定要保证三件配合的对称度。在配合时插入芯棒不影响换向。2.对件1进行分析件1备的是一块60.26×44×10的料，件1的加工面多且复杂，精度要求高，要用到量块、正弦台、杠杆表来测量加工，保证其角度尺寸精度，锉削时按件1的加工工艺路线去做，以方便测量和尺寸要求的保证。3.对件2进行分析件2是一块31.11×31.11×10的料，件2是配作件，没有过多精确
