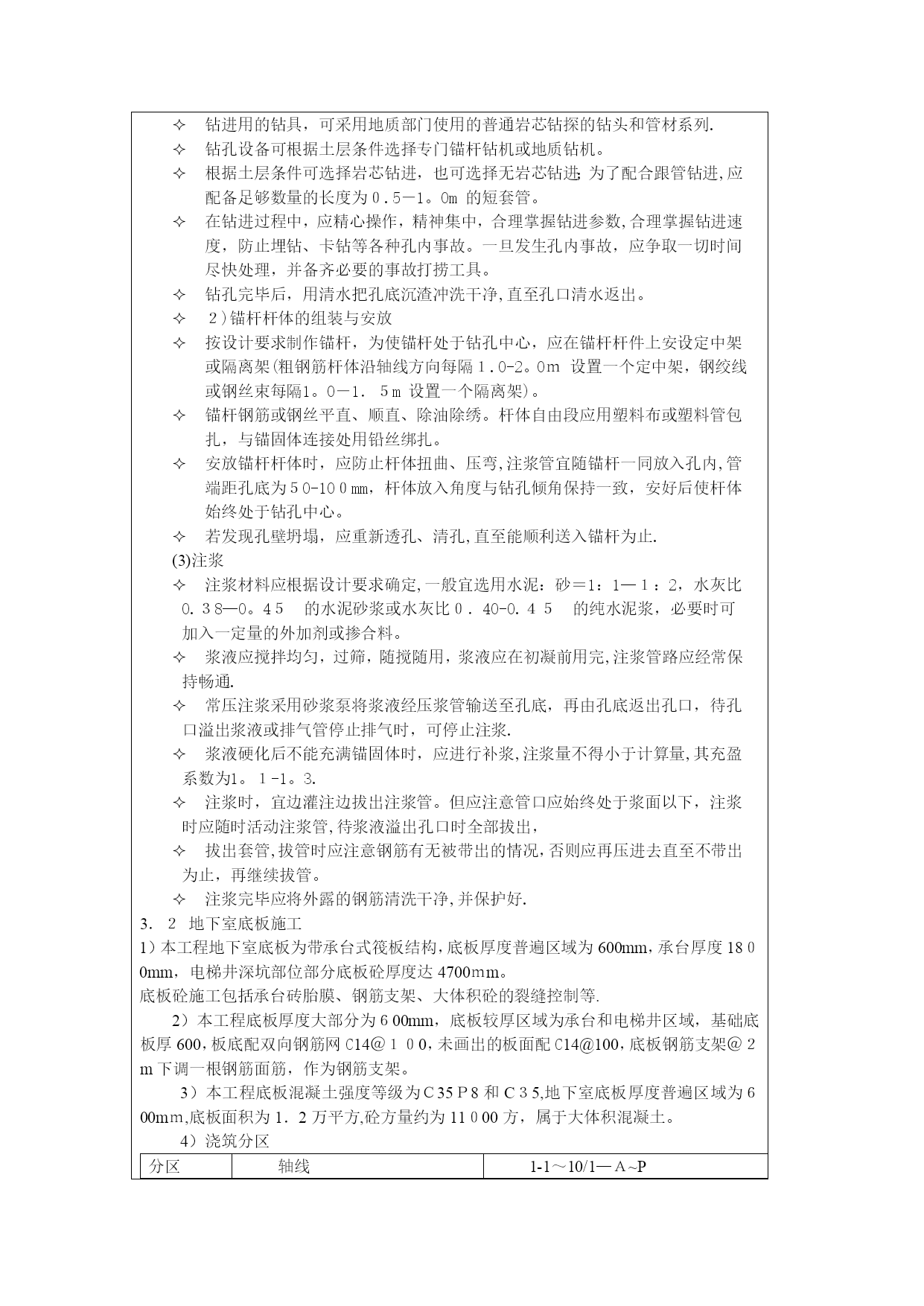

地下室结构施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载技术交底记录单位工程名称芜湖苏宁广场工程方案名称地下室结构施工方案施工图号芜湖苏宁广场工程施工蓝图交底依据:芜湖苏宁广场工程施工蓝图现有各类规范交底内容:1结构概况结构类型钢筋混凝土框架剪力墙结构建筑结构安全等级一级基础类型天然岩石基础基础设计等级甲级抗震等级框架抗震等级为三级,剪力墙为二级抗震类别乙类人防等级核6级、常6级、防生化丙级人防类别甲类混凝土强度等级支撑梁、板Ｃ3０、C35垫层C15基础、底板Ｃ35(P８）柱墙梁板—3F剪力墙、框架柱C６0外墙及人防墙Ｃ３5C35－2F剪力墙、框架柱C60外墙C３５C40-1F剪力墙、框架柱C５5外墙C35C40１ＦC５5Ｃ４0柱截面混凝土柱主要为异性柱和方形柱,柱构件截面尺寸为600mｍ～1６13mm。梁截面宽200mｍ~１0０0mｍ，高3０0mm～170０mｍ。预应力局部区域使用钢筋规格8mm、10mm、1２ｍm、1４mm、16ｍm、18mm、2０ｍm、２５mm、28ｍｍ、３2mm钢筋要求抗震等级为一、二、三级的框架和斜撑构件（含梯段）中纵向受力钢筋应采用牌号为HRB400Ｅ的钢筋；２.总体施工流程测量放线→底板施工（含锚杆施工）→测量放线→墙、柱钢筋接长→墙、柱钢筋绑扎→墙、柱、梁板模板→梁板钢筋绑扎→墙、柱、梁板砼浇注→砼养护→下一楼层施工3。施工工艺3。１锚杆施工1)钻孔钻孔前,根据设计要求和土层条件，定出孔位，做出标记。作业面场地要平坦、坚实、有排水沟，场地宽度大于4m。钻机就位后，应保持平稳，导杆或立轴与钻杆倾角一致，并在同一轴线上。钻进用的钻具，可采用地质部门使用的普通岩芯钻探的钻头和管材系列.钻孔设备可根据土层条件选择专门锚杆钻机或地质钻机。根据土层条件可选择岩芯钻进，也可选择无岩芯钻进；为了配合跟管钻进,应配备足够数量的长度为０.5－1。0m的短套管。在钻进过程中，应精心操作，精神集中，合理掌握钻进参数,合理掌握钻进速度，防止埋钻、卡钻等各种孔内事故。一旦发生孔内事故，应争取一切时间尽快处理，并备齐必要的事故打捞工具。钻孔完毕后，用清水把孔底沉渣冲洗干净,直至孔口清水返出。２)锚杆杆体的组装与安放按设计要求制作锚杆，为使锚杆处于钻孔中心，应在锚杆杆件上安设定中架或隔离架(粗钢筋杆体沿轴线方向每隔１.0-2。0ｍ设置一个定中架，钢绞线或钢丝束每隔1。0－1．５m设置一个隔离架)。锚杆钢筋或钢丝平直、顺直、除油除绣。杆体自由段应用塑料布或塑料管包扎，与锚固体连接处用铅丝绑扎。安放锚杆杆体时，应防止杆体扭曲、压弯,注浆管宜随锚杆一同放入孔内,管端距孔底为５0-10０mm，杆体放入角度与钻孔倾角保持一致，安好后使杆体始终处于钻孔中心。若发现孔壁坍塌，应重新透孔、清孔,直至能顺利送入锚杆为止.(3)注浆注浆材料应根据设计要求确定,一般宜选用水泥：砂＝1：1—１：2，水灰比0.３8—0。4５的水泥砂浆或水灰比０．40-0.４５的纯水泥浆，必要时可加入一定量的外加剂或掺合料。浆液应搅拌均匀，过筛，随搅随用，浆液应在初凝前用完,注浆管路应经常保持畅通.常压注浆采用砂浆泵将浆液经压浆管输送至孔底，再由孔底返出孔口，待孔口溢出浆液或排气管停止排气时，可停止注浆.浆液硬化后不能充满锚固体时，应进行补浆,注浆量不得小于计算量,其充盈系数为1。１-1。3.注浆时，宜边灌注边拔出注浆管。但应注意管口应始终处于浆面以下，注浆时应随时活动注浆管,待浆液溢出孔口时全部拔出，拔出套管,拔管时应注意钢筋有无被带出的情况，否则应再压进去直至不带出为止，再继续拔管。注浆完毕应将外露的钢筋清洗干净,并保护好.3．２地下室底板施工1）本工程地下室底板为带承台式筏板结构，底板厚度普遍区域为600mm，承台厚度18０0mm，电梯井深坑部位部分底板砼厚度达4700ｍm。底板砼施工包括承台砖胎膜、钢筋支架、大体积砼的裂缝控制等.2）本工程底板厚度大部分为６00mm，底板较厚区域为承台和电梯井区域，基础底板厚600，板底配双向钢筋网C14＠１０0，未画出的板面配C14@100，底板钢筋支架＠２m下调一根钢筋面筋，作为钢筋支架。3）本工程底板混凝土强度等级为Ｃ35Ｐ8和C３5,地下室底板厚度普遍区域为６00mｍ,底板面积为1．2万平方,砼方量约为11０00方，属于大体积混凝土。4）浇筑分区分区轴线1-1～10/1—Ａ~PA区eq\o\aｃ（○，５)~eq\ｏ\ac（○,１0）/eq＼o＼ac（○，Ｋ）～ｅq\o\ac(○,P)Ｂ区eq\ｏ\ac（○,2)~eq\ｏ＼ac(○，５）/eq\o\ａc(○，K)～eｑ\
