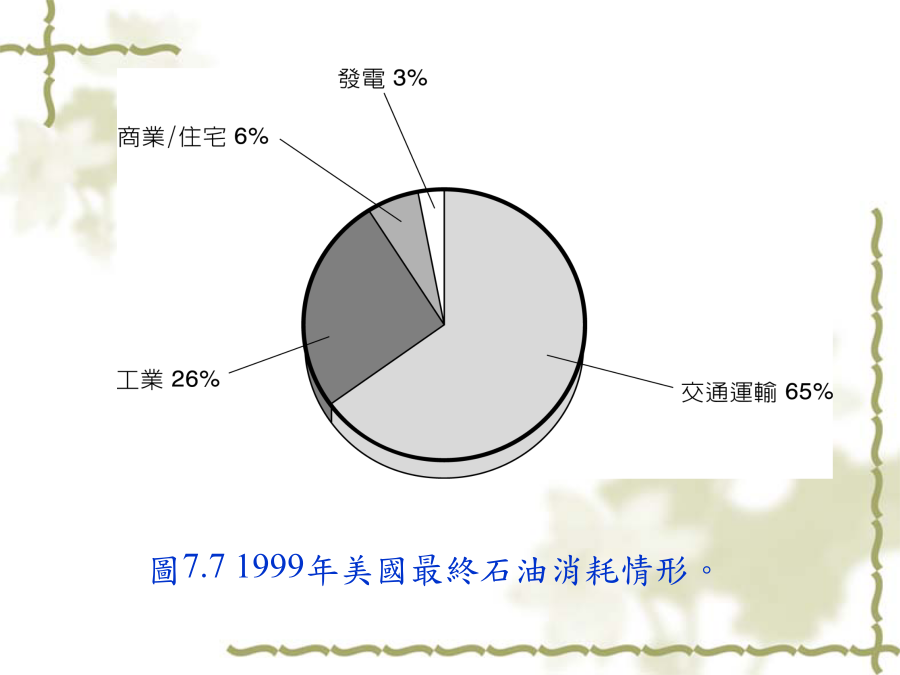

圖7.1Mckelvey蘊藏量及資源分類之圖解法(以地質確定性及經濟可行性作為變數)。圖7.2美國原油的蘊藏量。在線上端的為石油蘊藏之年增加量(1970年因在阿拉斯加發現石油出現峰值)，而在線下端的為全年生產量，注意，增加的蘊藏量少於生產量。圖7.3Hubbert世界石油產量趨勢圖(圖中實線表示實際之生產量)。表7.1世界及美國證實的蘊藏量(1998年)圖7.4世界1960～1997的石油消耗量。OECD指美國、日本、西歐及加拿大等國。圖7.51998年世界石油蘊藏量(地區別)及世界石油使用(國家別)。表7.21998年世界石油蘊藏量圖7.6美國賓州Titusville於1859年開採出全世界第一口商用油井。圖7.71999年美國最終石油消耗情形。圖7.8提煉過程中，各原油成分於分餾塔中依溫度隔開，最後分別製造提供右列多項用途。圖7.9典型石油圈閉，當石油在背斜層往上移動時，其被拱形的岩帽圈住，形成無法滲透的頁岩。圖7.10加強型原油採收技術-一次採收。圖7.10加強型原油採收技術-二次採收。圖7.11巴爾地摩附近海域的鑽井。1999年美國天然氣終端使用部門之消耗分佈圖tcf=1012ft3圖7.131950～1999期間美國天然氣消耗曲線。圖7.14世界煤的可採蘊藏量。表7.3煤的形式圖7.151950~1998美國部門別煤消耗量全美地區依據煤炭等級蘊藏情形地下煤礦開採設備露天採煤以牽引索移走煤礦。圖7.18露天採煤以牽引索移走煤礦。圖7.19重力儀，將其放在不同地區，因重量改變使得彈簧伸縮長度亦不相同。觀察其間差異，即可獲知何處蘊藏有石油。池塘的漣漪水波圖7.20(a)橫波；(b)縱波表7.4在不同材料中聲音的速度圖7.21反射波定律：入射角i=反射角r。圖7.22浸在水中的物體看起來比實際位置接近水面，此係因空氣-水交界引起的折射效應。石油之地震探測法:於地表引爆或是施加重擊可以產生向地底下衝擊的震波，而當震波碰上岩石裂縫或液體貯存槽時，將有部分波反射回至地表。震動圖由地震儀提供一系列脈衝記錄，其指出波源至地震儀在不同路徑下反射波及折射波的情形。
