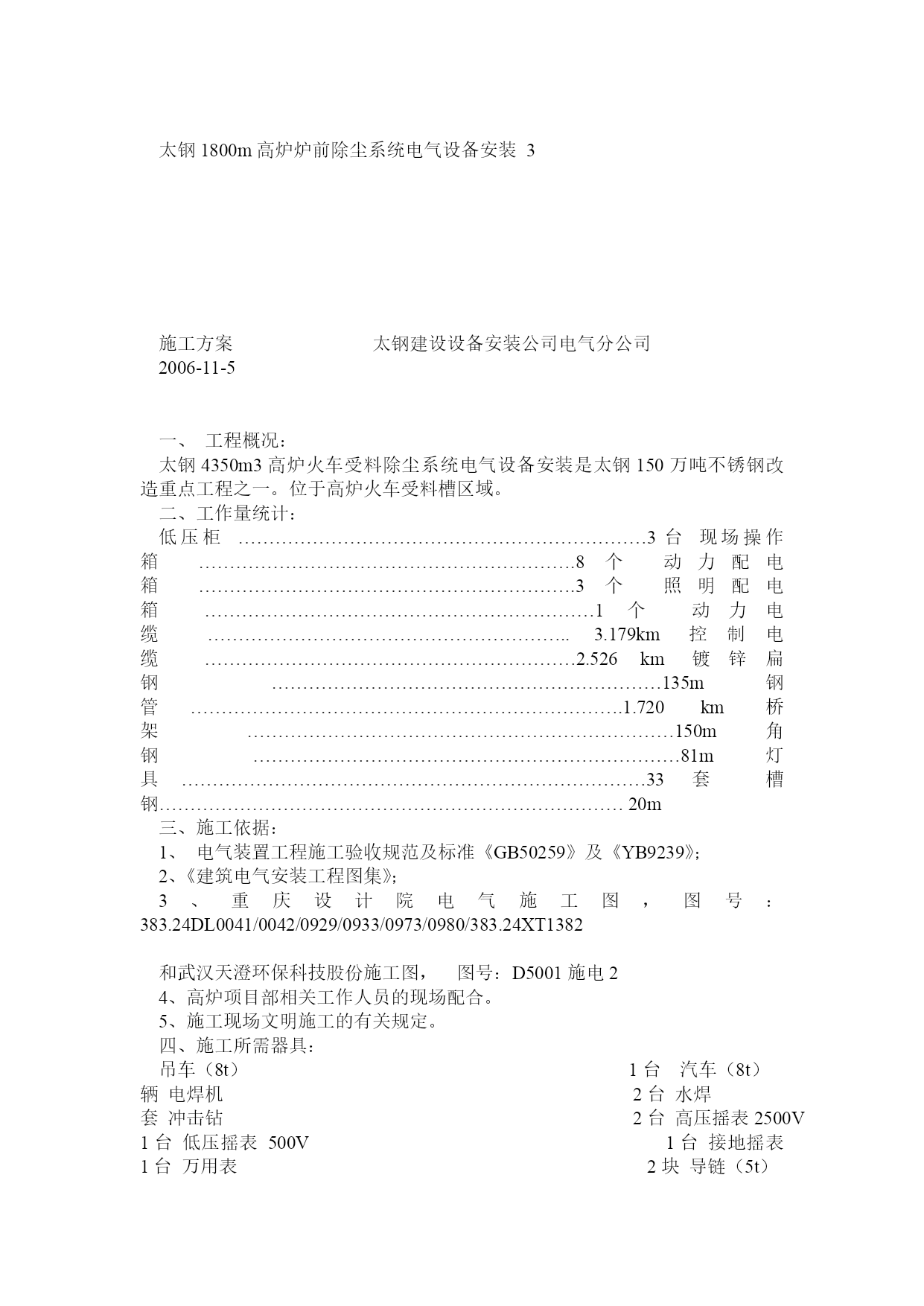

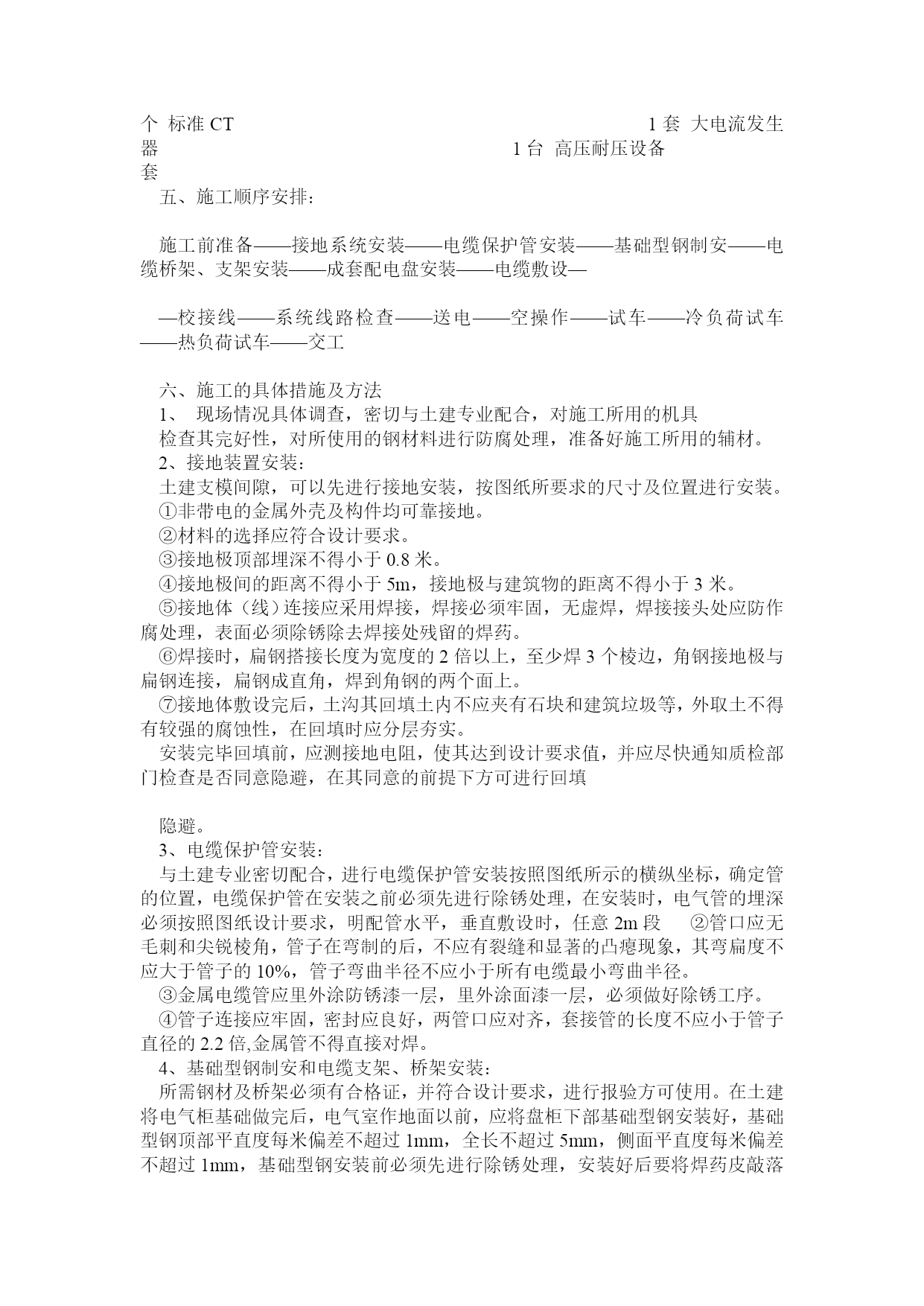

太钢1800m3高炉炉前除尘系统电气设备安装施工方案（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）太钢1800m高炉炉前除尘系统电气设备安装3施工方案太钢建设设备安装公司电气分公司2006-11-5一、工程概况：太钢4350m3高炉火车受料除尘系统电气设备安装是太钢150万吨不锈钢改造重点工程之一。位于高炉火车受料槽区域。二、工作量统计：低压柜…………………………………………………………3台现场操作箱…………………………………………………….8个动力配电箱…………………………………………………….3个照明配电箱………………………………………………………1个动力电缆…………………………………………………..3.179km控制电缆……………………………………………………2.526km镀锌扁钢………………………………………………………135m钢管…………………………………………………………….1.720km桥架……………………………………………………………150m角钢……………………………………………………………81m灯具…………………………………………………………………33套槽钢…………………………………………………………………20m三、施工依据：1、电气装置工程施工验收规范及标准《GB50259》及《YB9239》；2、《建筑电气安装工程图集》；3、重庆设计院电气施工图，图号：383.24DL0041/0042/0929/0933/0973/0980/383.24XT1382和武汉天澄环保科技股份施工图，图号：D5001施电24、高炉项目部相关工作人员的现场配合。5、施工现场文明施工的有关规定。四、施工所需器具：吊车（8t）1台汽车（8t）1辆电焊机2台水焊2套冲击钻2台高压摇表2500V1台低压摇表500V1台接地摇表1台万用表2块导链（5t）1个标准CT1套大电流发生器1台高压耐压设备1套五、施工顺序安排：施工前准备——接地系统安装——电缆保护管安装——基础型钢制安——电缆桥架、支架安装——成套配电盘安装——电缆敷设——校接线——系统线路检查——送电——空操作——试车——冷负荷试车——热负荷试车——交工六、施工的具体措施及方法1、现场情况具体调查，密切与土建专业配合，对施工所用的机具检查其完好性，对所使用的钢材料进行防腐处理，准备好施工所用的辅材。2、接地装置安装：土建支模间隙，可以先进行接地安装，按图纸所要求的尺寸及位置进行安装。①非带电的金属外壳及构件均可靠接地。②材料的选择应符合设计要求。③接地极顶部埋深不得小于0.8米。④接地极间的距离不得小于5m，接地极与建筑物的距离不得小于3米。⑤接地体（线）连接应采用焊接，焊接必须牢固，无虚焊，焊接接头处应防作腐处理，表面必须除锈除去焊接处残留的焊药。⑥焊接时，扁钢搭接长度为宽度的2倍以上，至少焊3个棱边，角钢接地极与扁钢连接，扁钢成直角，焊到角钢的两个面上。⑦接地体敷设完后，土沟其回填土内不应夹有石块和建筑垃圾等，外取土不得有较强的腐蚀性，在回填时应分层夯实。安装完毕回填前，应测接地电阻，使其达到设计要求值，并应尽快通知质检部门检查是否同意隐避，在其同意的前提下方可进行回填隐避。3、电缆保护管安装：与土建专业密切配合，进行电缆保护管安装按照图纸所示的横纵坐标，确定管的位置，电缆保护管在安装之前必须先进行除锈处理，在安装时，电气管的埋深必须按照图纸设计要求，明配管水平，垂直敷设时，任意2m段②管口应无毛刺和尖锐棱角，管子在弯制的后，不应有裂缝和显著的凸瘪现象，其弯扁度不应大于管子的10%，管子弯曲半径不应小于所有电缆最小弯曲半径。③金属电缆管应里外涂防锈漆一层，里外涂面漆一层，必须做好除锈工序。④管子连接应牢固，密封应良好，两管口应对齐，套接管的长度不应小于管子直径的2.2倍,金属管不得直接对焊。4、基础型钢制安和电缆支架、桥架安装：所需钢材及桥架必须有合格证，并符合设计要求，进行报验方可使用。在土建将电气柜基础做完后，电气室作地面以前，应将盘柜下部基础型钢安装好，基础型钢顶部平直度每米偏差不超过1mm，全长不超过5mm，侧面平直度每米偏差不超过1mm，基础型钢安装前必须先进行除锈处理，安装好后要将焊药皮敲落后，用手动磨光机将焊肉磨平，安装电缆沟支架，应用工程线在电缆支架附架的前后两端绷线，然后进行电缆沟内中间段电缆支架的安装，这样就能保证整体的平直度，安装过程中要保证间距均匀，排列整齐，横平竖直。基础型钢、电缆支架及桥架全长应有良好的接地。5
