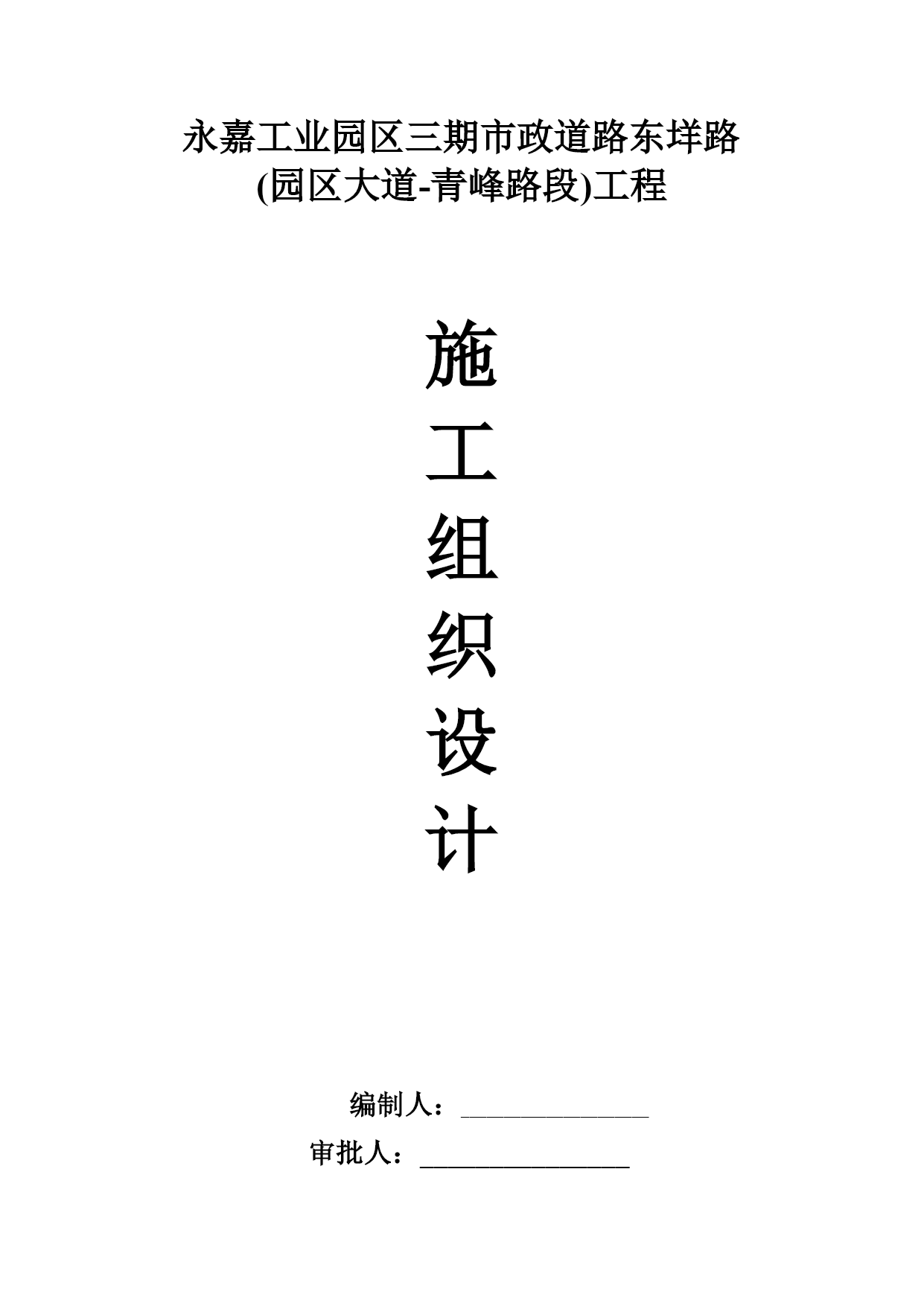

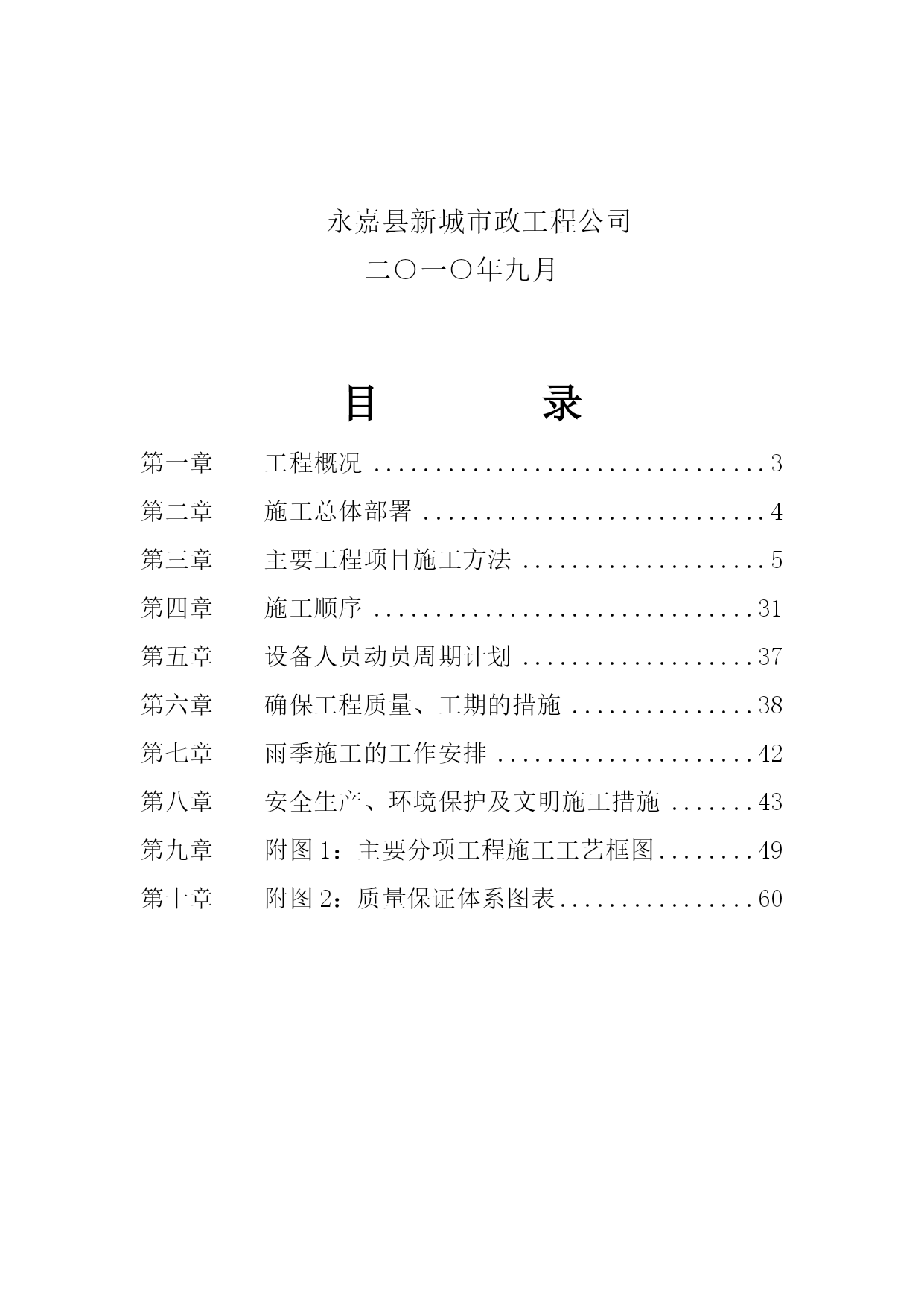

永嘉工业园区三期市政道路东垟路(园区大道-青峰路段)工程施工组织设计编制人：______________________审批人：_______________永嘉县新城市政工程公司二○一○年九月目录TOC\o"1-1"第一章工程概况PAGEREF_Toc24862628\h3第二章施工总体部署PAGEREF_Toc24862629\h4第三章主要工程项目施工方法PAGEREF_Toc24862630\h5第四章施工顺序PAGEREF_Toc24862631\h31第五章设备人员动员周期计划PAGEREF_Toc24862633\h37第六章确保工程质量、工期的措施PAGEREF_Toc24862634\h38第七章雨季施工的工作安排PAGEREF_Toc24862635\h42第八章安全生产、环境保护及文明施工措施PAGEREF_Toc24862636\h43第九章附图1：主要分项工程施工工艺框图PAGEREF_Toc24862637\h49第十章附图2：质量保证体系图表PAGEREF_Toc24862638\h60第一章工程概况第一节工程概述东垟路(园区大道至青峰路段)工程属于浙江永嘉工业园区三期市道路工程范围，是一条东西走向的城市支路，它西起经园区大道，东至青峰路，全长532.580m，施工全长495.763m，规划道路红线宽为18m，采用水泥混凝土路面。工程内容由道路及各种管线工程组成。工程内容由道路、给排水、市政配套设施，同时预留电力、电信、电视线路、给水、燃气等的预留位置。1、道路部分：路面结构形式采用水泥混凝土刚性路面。路基挖方243.154m3，填方（统渣回填）5436.934m3。22cm厚5%水泥稳定碎石垫层7003.267m220cm厚5%水泥稳定碎石垫层3032.968m2，C35砼面层共7132.8m2，水泥混凝土面层6626.496m2。2、各种管线部分：雨水管道采用双壁波纹管排水管，主干管总长723.5米，管径有DN800、600、400、300、200四种，雨水口连接管总长320米，管径DN300，管道接口采用高密度双壁波纹管，承插口连接；污水管道采用缠绕增强管排水管，总长516米，管径DN300，管道接口采用高密度缠绕增强管，承插口电热熔连接；给水工程中铸铁管安装270米，镀锌钢管安装262米；电力工程中共设电缆沟1100米。电讯工程中管线总长368.5米。本工程是一项内容多，涉及面广，综合性强的工程。根据招标文件，合同工期150天。第二章施工总体部署第一节场地布置本标段全长为495.763米，施工区较为狭窄，项目多且工期短。经过全盘考虑后，施工场地原则上分为生活区域及施工生产区域两大部分布置。由于本标段红线范围较窄，项目部办公室位于××路1+200南侧，在该驻地搭设工人宿舍，占地1200m2。生活区均采用高1.8米七合板进行维护分隔，保证文明施工。在驻地东侧设砼拌和站占地1000m2，钢筋、模板加工放置在绿化带和人行道上。具体详见施工总平面布置图。第二节现场组织安排本公司为确保工程安全、优质、高效地完成，现场的人员组织、劳动力配备情况如下：1、组建精干高效的现场项目经理部（见承包人工地组织机构图）。从公司抽调经验丰富、技术业务精通、事业心和责任感强的技术人员充实各部门，使整个经理部的职责是：高度集中、统一指挥、内外协调、全面负责。2、调配专业水平高的作业队伍投入项目。根据工程规模及工程特点，组建管道施工队、道路施工队，分别承担各项目施工，并配备套相配的机械设备。要求各作业队与项目部高度一致，从全局出发，相互配合，搞好各工程的施工。3、根据工程的规模和特点各施工队的工作范围作如下划分：道路队负责全段道路及其附属工程的施工。管道队负责全段雨水箱涵、雨、污水、给水、电力电讯管道的施工。第三节水电供应施工用水、电均从附近乡村或单位接至本工程范围内50∽100米，施工用水采用Ф100管从联接点接至施工区，生活区用水采用Ф75管接入，用电则在全线布设供电线路，采用三相五线制布设。第三章主要工程项目施工方法第一节施工测量放线本工程分项工程多，施工中相互交叉且施工场地狭窄，测量放样工作量大。为保证工程各结构物平面位置的放样及高程准确，根据工程特点，拟采取如下测量方案：测量设备设置：设置道路及管线测量组各一组，配备水准仪2台，经纬仪1台，红外线全站仪1台。2、设置坐标控制网及水准点：为保证施工测量的连续性和一致性，在施工现场设置足够数量的互相通视的坐标控制点及高程水准点。根据设计图坐标控制点，用全站仪
