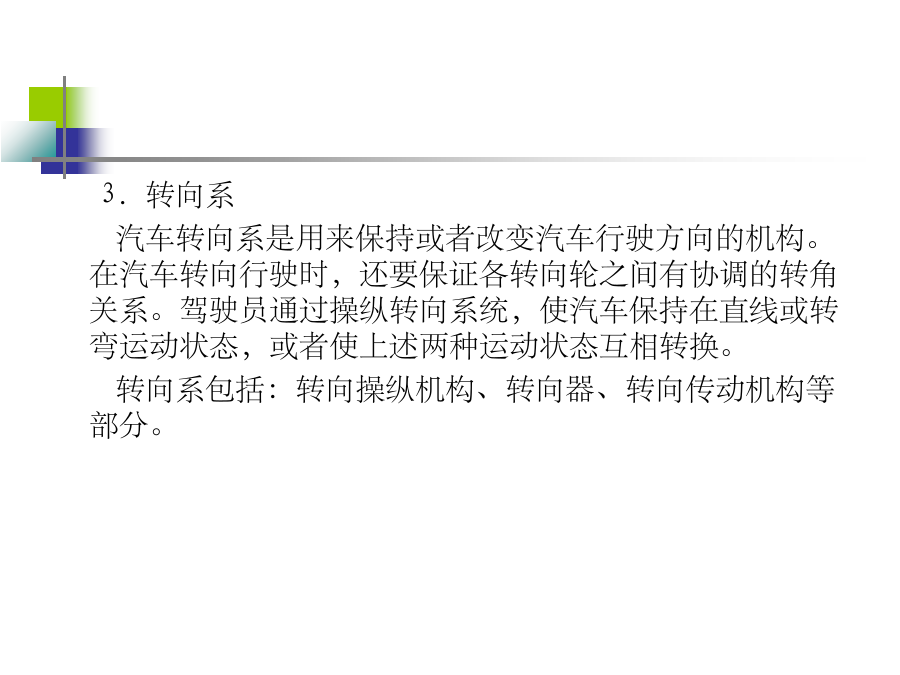

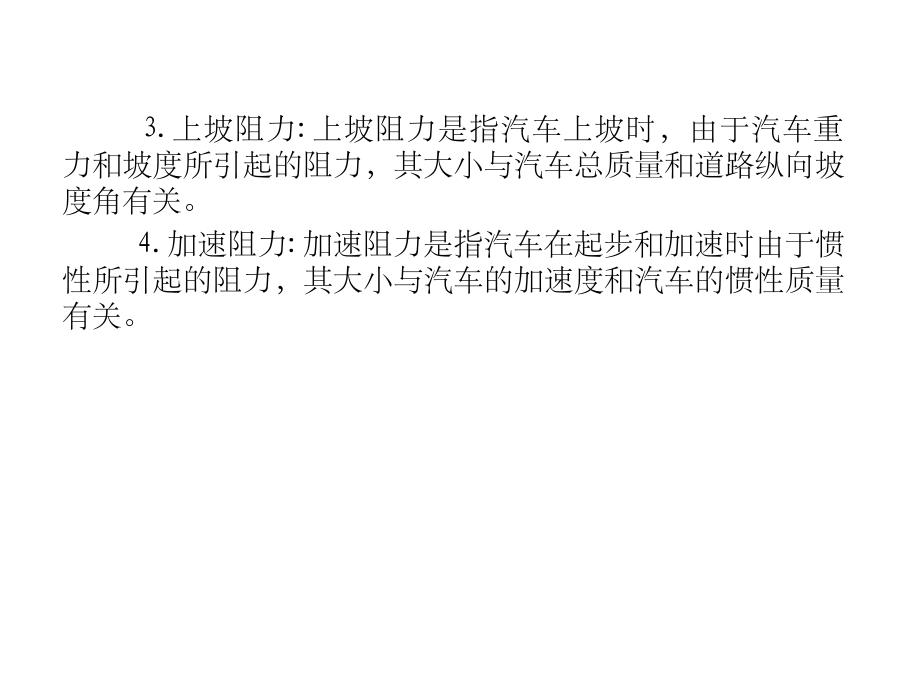

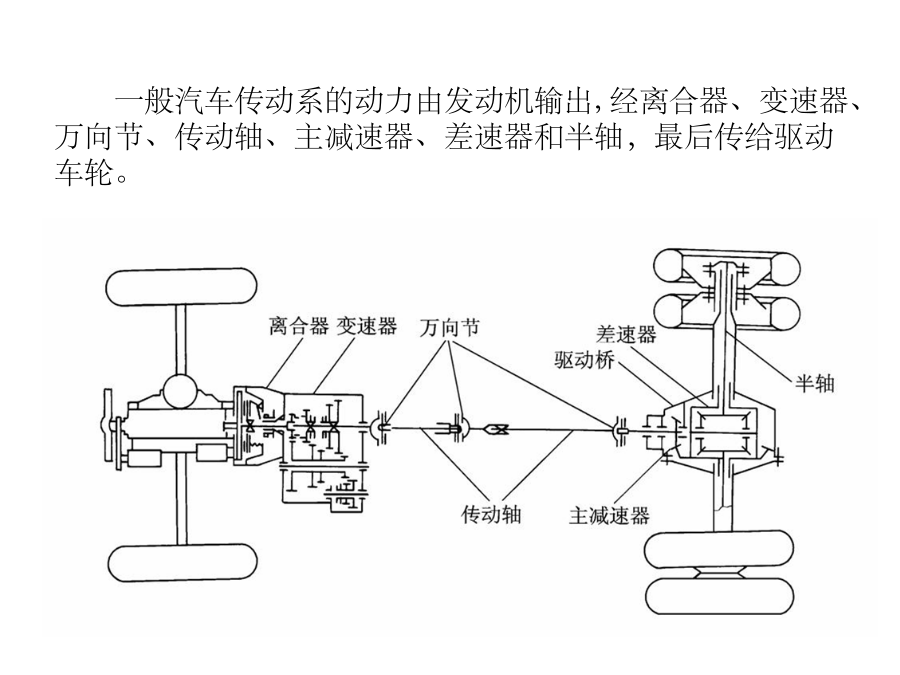

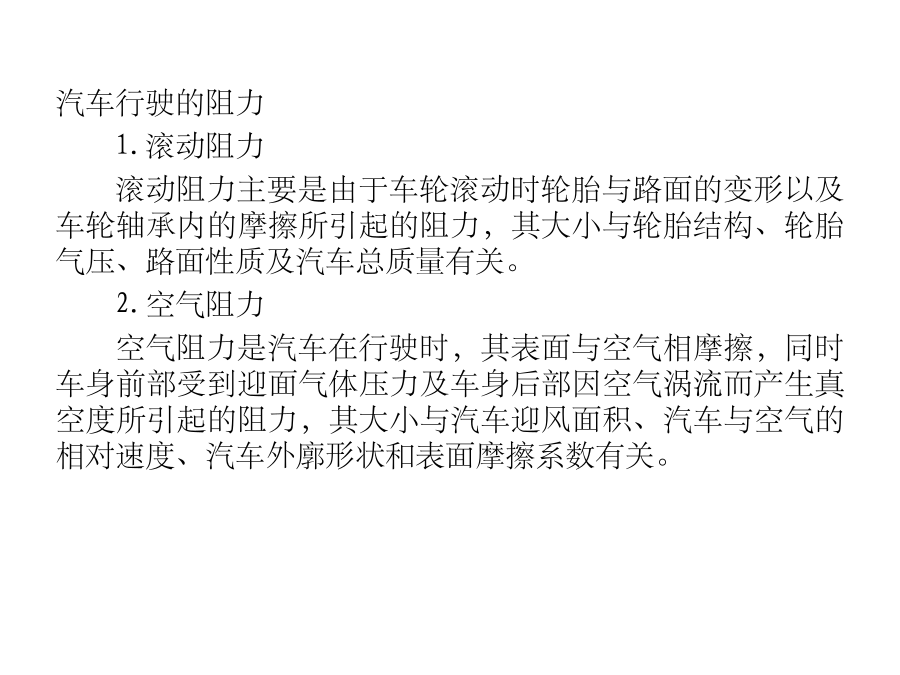

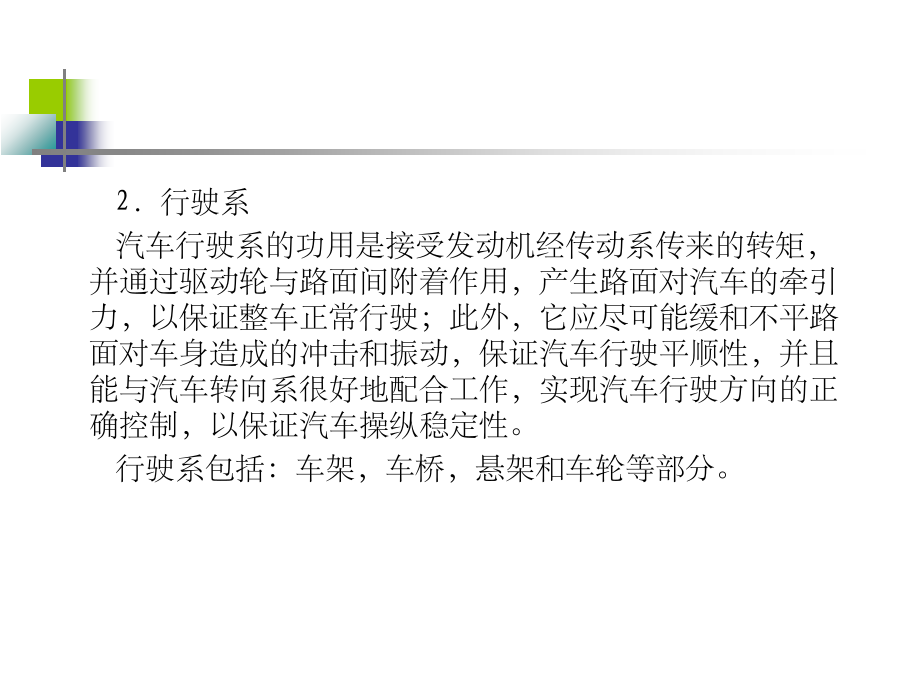

汽车底盘结构与维修汽车传动系统1．传动系汽车发动机与驱动轮之间的动力传递装置称为汽车的传动系。它应保证汽车具有在各种行驶条件下所必需的牵引力、车速，以及它们之间的协调变化等功能，使汽车有良好的动力性和燃油经济性；还应保证汽车能倒车，以及左、右驱动车轮能适应差速要求，并使动力传递能根据需要而平稳地接合或彻底、迅速地分离。传动系包括：离合器，变速器，万向传动装置，主减速器及差速器，半轴等部分。2．行驶系汽车行驶系的功用是接受发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓和不平路面对车身造成的冲击和振动，保证汽车行驶平顺性，并且能与汽车转向系很好地配合工作，实现汽车行驶方向的正确控制，以保证汽车操纵稳定性。行驶系包括：车架，车桥，悬架和车轮等部分。3．转向系汽车转向系是用来保持或者改变汽车行驶方向的机构。在汽车转向行驶时，还要保证各转向轮之间有协调的转角关系。驾驶员通过操纵转向系统，使汽车保持在直线或转弯运动状态，或者使上述两种运动状态互相转换。转向系包括：转向操纵机构、转向器、转向传动机构等部分。4．制动系制动系是汽车装设的全部制动和减速系统的总称，其功能是使行驶中的汽车减低速度或停止行驶，或使已停驶的汽车保持不动。制动系包括：制动器、制动传动装置。现代汽车制动系中还装设了制动防抱死装置。第一章汽车传动系一般汽车传动系的动力由发动机输出,经离合器、变速器、万向节、传动轴、主减速器、差速器和半轴，最后传给驱动车轮。汽车行驶的阻力1.滚动阻力滚动阻力主要是由于车轮滚动时轮胎与路面的变形以及车轮轴承内的摩擦所引起的阻力，其大小与轮胎结构、轮胎气压、路面性质及汽车总质量有关。2.空气阻力空气阻力是汽车在行驶时，其表面与空气相摩擦，同时车身前部受到迎面气体压力及车身后部因空气涡流而产生真空度所引起的阻力，其大小与汽车迎风面积、汽车与空气的相对速度、汽车外廓形状和表面摩擦系数有关。3.上坡阻力:上坡阻力是指汽车上坡时，由于汽车重力和坡度所引起的阻力，其大小与汽车总质量和道路纵向坡度角有关。4.加速阻力:加速阻力是指汽车在起步和加速时由于惯性所引起的阻力，其大小与汽车的加速度和汽车的惯性质量有关。第一节概述一、传动系的作用二、传动系的形式1.发动机前置、后桥驱动的传动系2.发动机后置、后桥驱动的传动系3.发动机前置、前桥驱动的传动系4.越野汽车的传动系第二节离合器2.离合器的性能要求①能可靠地传递发动机的最大扭矩，而不打滑。②保证发动机与传动系结合平顺、柔和。③保证发动机与传动系分离迅速、彻底。④从动部分的转动惯量要尽可能小，以减少换挡时齿轮的冲击。⑤具有良好的热稳定性，保证离合器工作可靠。⑥操纵轻便、结构简单、维修方便。3.离合器的型式（1）摩擦式离合器（2）液力式离合器（3）电磁式离合器二、摩擦式离合器1.摩擦式离合器的形式(1)按从动盘的数目分单片式双片式(2)按压紧弹簧的形式分膜片弹簧式多簧式中央弹簧式(3)按操纵方式分机械式液压式气压式2.摩擦式离合器的基本组成（4)操纵机构组成:分离杠杆、浮动支承、踏板、回位弹簧拉杆调节叉、分离叉、分离轴承。操纵机构由分离杠杆、弹簧、踏板、拉杆、调节叉、回位弹簧、分离叉、分离轴承等组成，分离杠杆中部铰接于离合器盖的支架上，内端则铰接于压盘上，通过弹簧的作用消除因分离杠杆支承处存在间隙而前后晃动产生的噪声。分离轴承压装在分离套筒上，分离套筒装在变速器第一轴承盖上，分离叉是中部带支点的杠杆，拉动分离叉下端便可通过分离轴承、分离杠杆向后拉动压盘，从而解除压盘对从动盘的压力。3.摩擦式离合器的工作原理(1)离合器接合时的工作当发动机工作时，飞轮带动离合器主动部分压盘、离合器盖一起旋转。由于在压紧弹簧的作用下，压盘和从动盘被紧压在飞轮上，而使从动盘结合面与飞轮、压盘产生摩擦力矩，并通过从动盘带动变速器第一轴一起旋转，发动机的动力便传给了变速器。当从动盘与飞轮、压盘间的摩擦力矩大于发动机的输出扭矩，从动盘与飞轮等速转动，扭矩正常输出；反之，从动盘与飞轮间产生滑转。(2)离合器分离时的工作当驾驶员踩下踏板时，通过联动件,使分离轴承前移，压在分离杠杆上，使压盘产生一个向后的拉力，当大于压紧弹簧的弹力时，从动盘与飞轮、压盘脱离接触，发动机则停止向变速器输出动力。(3)汽车起步时的工作当缓慢放松踏板时，通过联动件作用在压盘上的拉力逐渐减小，在压紧弹簧的作用下，从动盘与飞轮、压盘接合程度逐渐增加，其摩擦力矩逐渐增大，当大于汽车通过传动系统作用在从动盘上的阻力扭矩时，从动盘便与飞轮等速转动汽车起步。三、典型离合器1.膜片式离合器2.多簧式离合器3.中央弹簧式离合器四、离合
