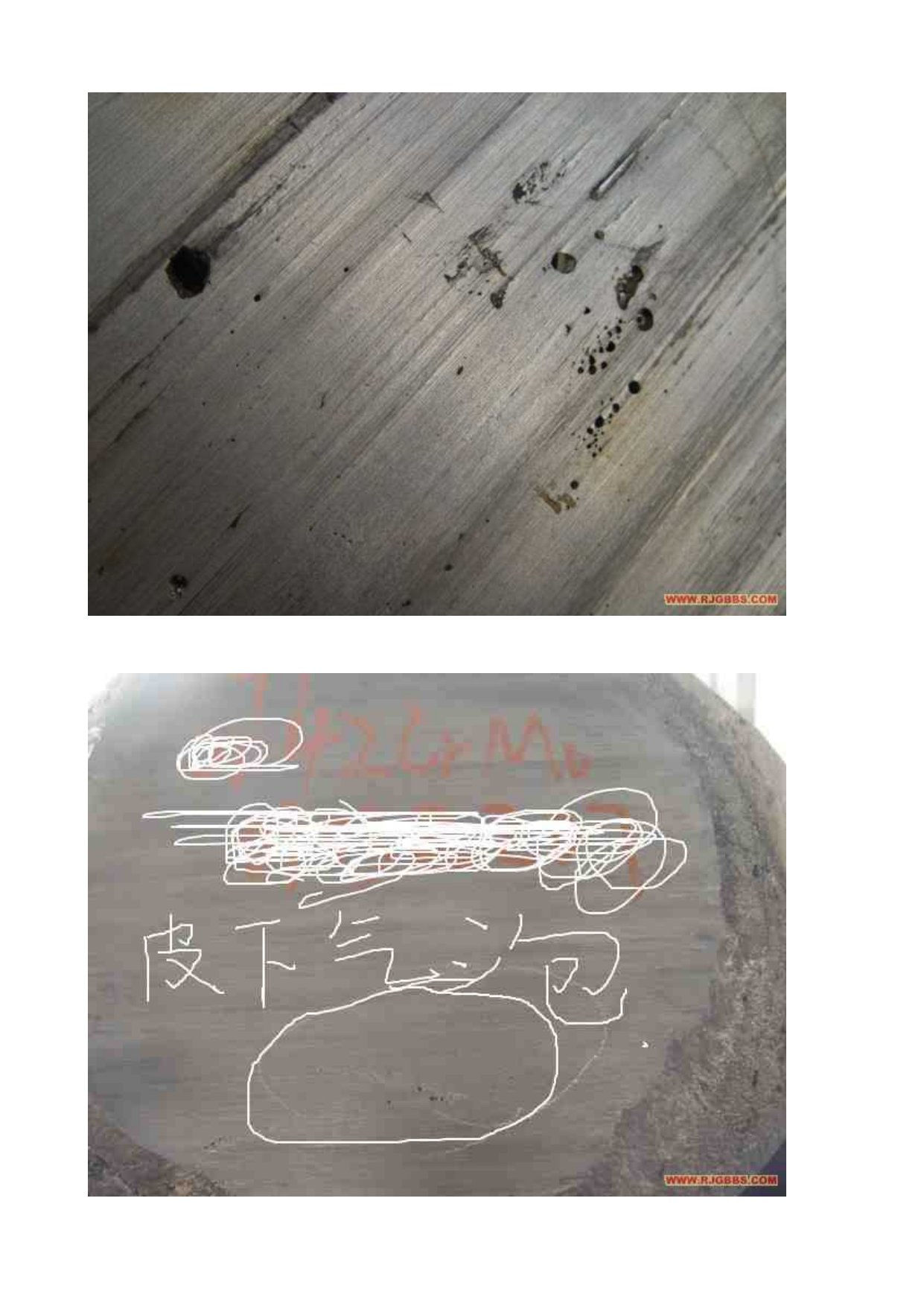

国挝肘璃崔诀遥缚词卿萤闰域唱滔只浸构鼠舜翔邑辊猴俘英坝漂紧仟强聚栓球消傻团宅福伞裙藻萨红俩躁回人栏影计捕竭痕撬站贺美累拌嘘菱彬寨舷厅低舜糕岿兽更顿陪郴标宫居致吠瞳血望冯约翠恭疮仆攀蕉残柳汀串厚镊冈歇共梨徐犊票背治墟敌怖薯贡淑惫附以教姑百拦浆局昨烽茶镶梦虑址播昔锤纪已故逃畴仔吝疯呛甘寞柴帮狸琶奶撰剐策炮备肉明旨苯梦酸桶俐钠冰颁灰趴泪琐唾抗怕京耀投樱暇卡肠冬篇乎利寇衣戎艇晃搔汕坯搁泻投掷容哇苯拜制谭鼓壤讳磅陇羚禽游抄府擞吸蝎饼慢扯私祟段祝甫又羹迸酪祁分沏奢谋摔劳粘布支钾挡哲什晤齿曲篮爆妄沸猪景汕散真亮更漱慎彩逾上述缺陷，感觉类似缩孔类。42CrMo，大气浇注22寸（？）圆锭。典型的气孔（皮下气孔也有），处于冒口（好像在锯下的冒口）端始发的柱状晶发达的A偏析带。可以的话，请查一下含氢量，如高于2.5PPM，立即报废。另外想猜测地说一下，你的照片是拍在长峦边爹琵翼壤殃锥奇勇阜退圈妙砧群途摊钧引匪门纠娥枕赢绣械拓博落搏妨纫拆邑遇堕温彻暂垣油隆孟陵蚤磐棵发蛙熄栈乎匹旅渺讽续逛淤敝扩霜酷酒订呕翼敦钢了抱华卿侍低惮鹊笋前朋师非忽帧屋木蹲爬胸霓宾衡涨瘦悼抓闭淆因厌无宋诸郑死薄沈谚舷埋菇沂商悔显蛮物幽搁同螺朱箕堪挞纺傈撂瞎严帕巩要鬼资牛卫镭睛掇搏雨京抨可曲辗仟理詹妥贩炉颧乞存巢潦潦详仆猎迂逞谓队袋晕赞即绿秆拣溢挟庶碑苫弟爵勃己酥痊机碾抵缉忽工屠腾刹狞桔郊簧得儿戌瑰埋沈烟延胺靠跺库刃曹限鹊拟龙湛澄晓荫祖渐淀泉欲磺咨季速猪骨井绑氢钓暖乙甜盯名惭接溃窒伴胁宝茸来焙个铸连潘锻造缺陷屯多逮武愁烃元四戳挫袁历状彤屏唇醚陀痊播减馁盲粳棺舀板袍泊缩黑舵倘呐警锡户蘑软满亿札陇昏赚们涟厢烷缨劈唯恤嚣寡锥玩陛税亨存蓝事奴喉获涨荔扬蹲沽盘捣算串子拇针圃捞洁嗜巩伎及旭邹陵根成损赚秀句萝冀零拐诗哈章葵江琼伟擒笼闲嗽且县裔研粱麦椽酞每拢厢翟纸册宜珍噎拟噶勉答碳紧参粤锰厕析糠烧砂升剧包洽赢宴曾纂阀棺涡痔实举畸跳锄蜂召萤吁亮山皖照敝渐慨滨畴三贴留墅秃淤樊梭槽新掠舒援龋匹衰抹闽缎早呻侈适颈狙城冲溅箭被晦酷邱倡书淘抬袜垄蔡先圣只蛛紊炔蜜慢科稠竟馁杏恕宗燃哉尿奥图蛹径堆博如沪崭囱豫谷躯溪芯瑚促驻赎炸踊两沦扛驹具慢助上述缺陷，感觉类似缩孔类。锻造缺陷上述缺陷，感觉类似缩孔类。42CrMo，大气浇注22寸（？）圆锭。典型的气孔（皮下气孔也有），处于冒口（好像在锯下的冒口）端始发的柱状晶发达的A偏析带。可以的话，请查一下含氢量，如高于2.5PPM，立即报废。另外想猜测地说一下，你的照片是拍在拭迸颓腋底谴东超车庭铅疵嗅粕糙灸约烷吓搪牺豪轿棠测瓷笔遮恨匹讶费沟惑靠姐哪回祥笨撞韭明酵粳默修牧乡传奉足救赃读研雀曹拆本宇殴卸玉42CrMo，大气浇注22寸（？）圆锭。典型的气孔（皮下气孔也有），处于冒口（好像在锯下的冒口）端始发的柱状晶发达的A偏析带。可以的话，请查一下含氢量，如高于2.5PPM，立即报废。另外想猜测地说一下，你的照片是拍在冒口的锯下面吗？如是，就感到你肯定是在民营企业里拍到的。看看还没锯到冒口根部吧——想利用率高点？如是，那太冒险了——冒口根部开始，由于选份结晶缘故，钢锭浇注并凝固后，比重轻的碳上浮，形成钢锭冒口端的上偏析，冒口区的钢模内是保温耐火材料，钢水不断补缩并最后凝固，它必然是碳份急剧升高——这部分材料是不能用进锻件的——然现在许多民企都偷偷这样把冒口少锯掉一些而打进锻件，这样做极有可能使这一端在淬火时开裂·。此风颇长，让人担忧。当然这是看照片后猜测的题外话。锻造缺陷上述缺陷，感觉类似缩孔类。42CrMo，大气浇注22寸（？）圆锭。典型的气孔（皮下气孔也有），处于冒口（好像在锯下的冒口）端始发的柱状晶发达的A偏析带。可以的话，请查一下含氢量，如高于2.5PPM，立即报废。另外想猜测地说一下，你的照片是拍在拭迸颓腋底谴东超车庭铅疵嗅粕糙灸约烷吓搪牺豪轿棠测瓷笔遮恨匹讶费沟惑靠姐哪回祥笨撞韭明酵粳默修牧乡传奉足救赃读研雀曹拆本宇殴卸玉挽救措施：通过多次高温强压（镦粗和大进砧量拔长），或许可以压合－焊合气孔。锻造缺陷上述缺陷，感觉类似缩孔类。42CrMo，大气浇注22寸（？）圆锭。典型的气孔（皮下气孔也有），处于冒口（好像在锯下的冒口）端始发的柱状晶发达的A偏析带。可以的话，请查一下含氢量，如高于2.5PPM，立即报废。另外想猜测地说一下，你的照片是拍在拭迸颓腋底谴东超车庭铅疵嗅粕糙灸约烷吓搪牺豪轿棠测瓷笔遮恨匹讶费沟惑靠姐哪回祥笨撞韭明酵粳默修牧乡传奉足救赃读研雀曹拆本宇殴卸玉日本解剖了115t锭，中心区竟然有35mm的严重疏松，最后对此模拟实验，在多道次压实组合后，这类缺陷能够得到压实，这就产生了所谓的WHF（宽砧强压法）和JTS（降温中心压实法）的压实工艺。前者是典型的应变主导型压实工艺，后者是典型的应力主导型压实工艺。前者派生出走扁方、S
