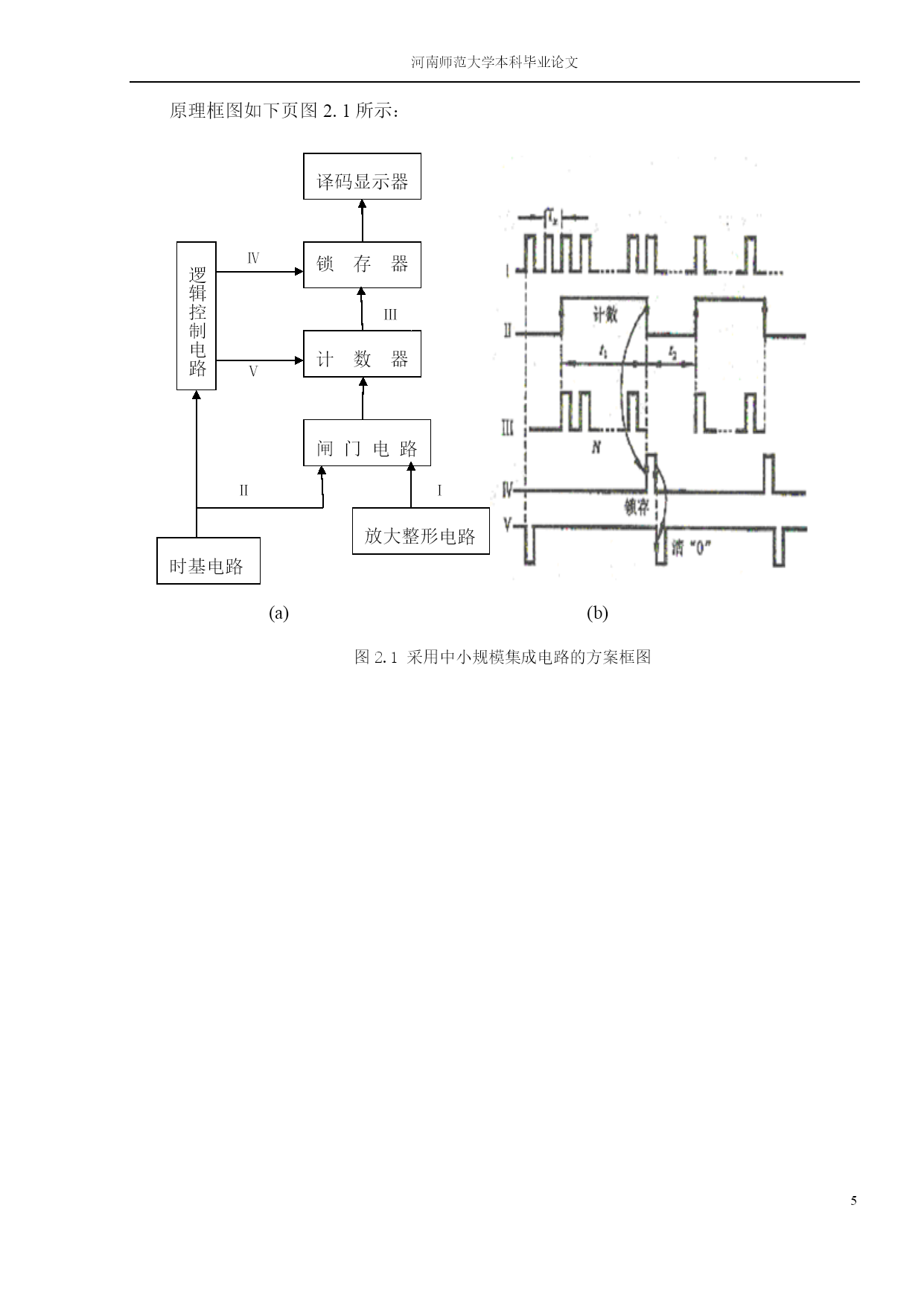

河南师范大学本科毕业论文PAGE\*MERGEFORMATIVeq\o\ad(河南师范大学本科生毕业论文,)（设计）数字频率计数器的设计摘要数字频率计数器是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。它是一种用十进制数字显示被测信号频率的数字测量仪器。它的基本功能是测量正弦信号、方波信号、三角波信号以及其他各种单位时间内变化的物理量。它的基本测量原理是，首先让被测信号与标准信号一起通过一个闸门，然后用计数器计数信号脉冲的个数，把标准时间内的计数的结果，用锁存器锁存起来，最后用显示译码器，把锁存的结果用LED数码显示管显示出来。本设计是由模块电路组成的，包括各种集成块、逻辑器件、简单的电子器件。以此为基础设计的简易数字频率计，实现了频率和周期的测量。同时，本设计还使用了扩展电路，扩大了测量范围。最后对本设计中所用的集成电路，以及简易数字频率计的调试作了简单说明。关键词：频率计数器；集成电路；分频；译码；触发器TheDesignofDigitalFrequencyMeterAbstractThedigitalfrequencymeterisanindispensableinstrumentofcomputers,communicationsequipment,audio,videoproductionandotherresearchfields.Itismeasuredthesignalingfrequencythenumeralmeteringequipment.whichisonekindwiththedecimaldigitdemonstratedItsbasicfunctionissurveysthesinesignal,thesquare-wavesignal,thetrianglewavesignalandallthateachkindofunittimeendomorphismphysicalquantity.Thebasicmeasurementprincipleis,letthemeasuredsignalwiththestandardsignalalongthroughagate.ThenCountingthenumberofpulsesignal,thestandardtimeofthecountresults,thelatcheslatch,Finally,showdecoder,andtheresultslatchLEDdigitaldisplayofshow.Thisdesigniscomposedbythemoduleelectriccircuit,includingeachkindofintegratedblock,logicalcomponent,simpleelectronicdeviceforfoundationsimpledigitalfrequencymeter.Hasrealizedthefrequencyandthecyclicalsurvey,atthesametime,thisdesignalsousedtheexpandertoexpandthesurveyscope.And,theintegratedcircuitwhichusestothisdesignin,aswellasinthesimpledigitalfrequencymeterdebugginghasgiventhesimpleexplanation.Keywords:frequencymeter；integratedcircuit；FrequencyDivider；Decoder；steadytrigger目录摘要……………………………………………………………………………………………=1\*ROMANIAbstract………………………………………………………………………………………=2\*ROMANII前言……………………………………………………………………………………………11数字频率计测量的基本原理……………………………………………………………21.1数字频率计测频率的基本原理………………………………………………………21.2数字频率计测周期的基本原理………………………………………………………32设计方案…………………………………………………………………………………43数字频率计设计…………………………………………………………………………63.1数字频率计的主要技术指标…………………………………………………………63.2数字频率计各模块功能设计…………………………………………………………63.3系统工作过程分析…………
