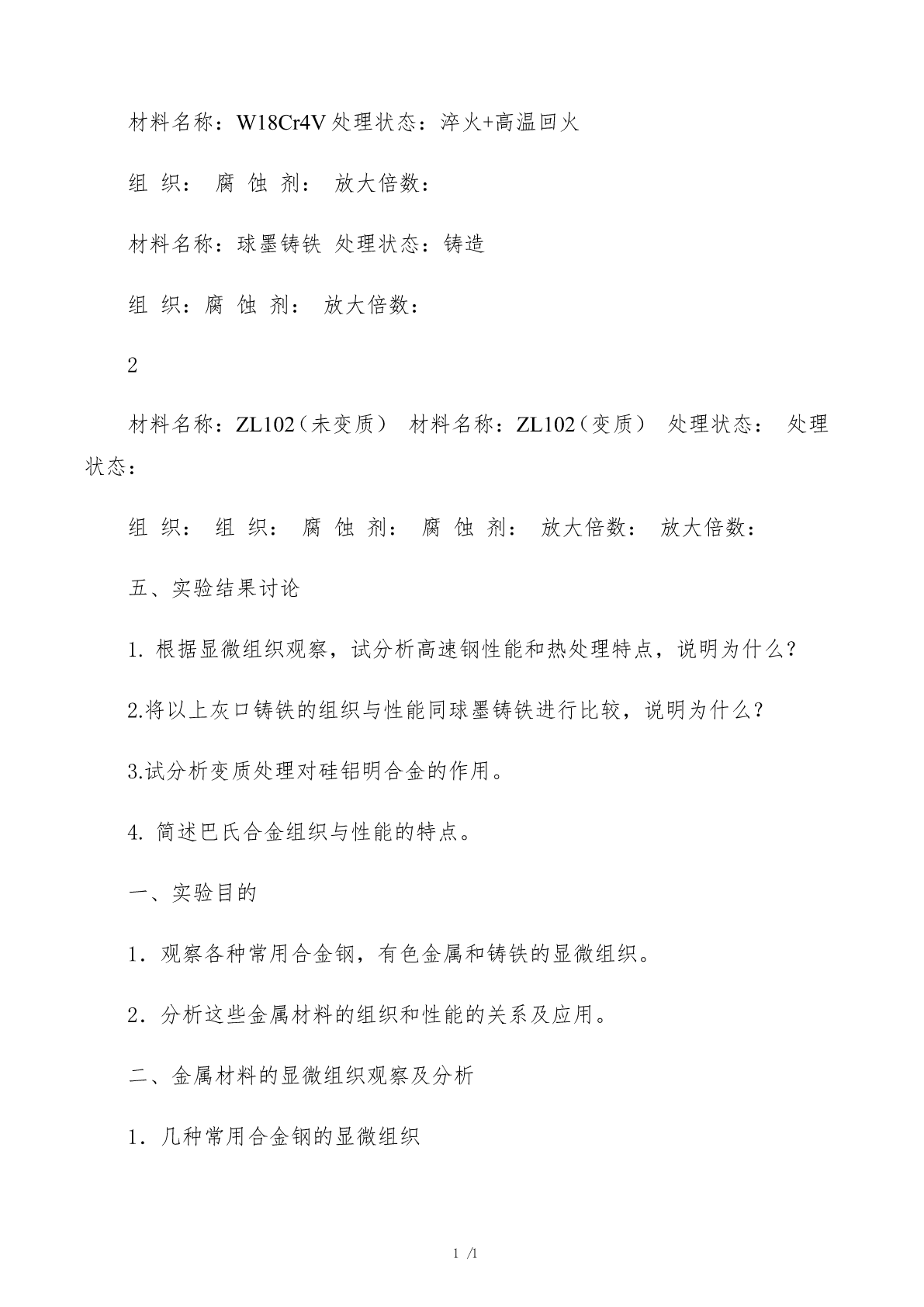

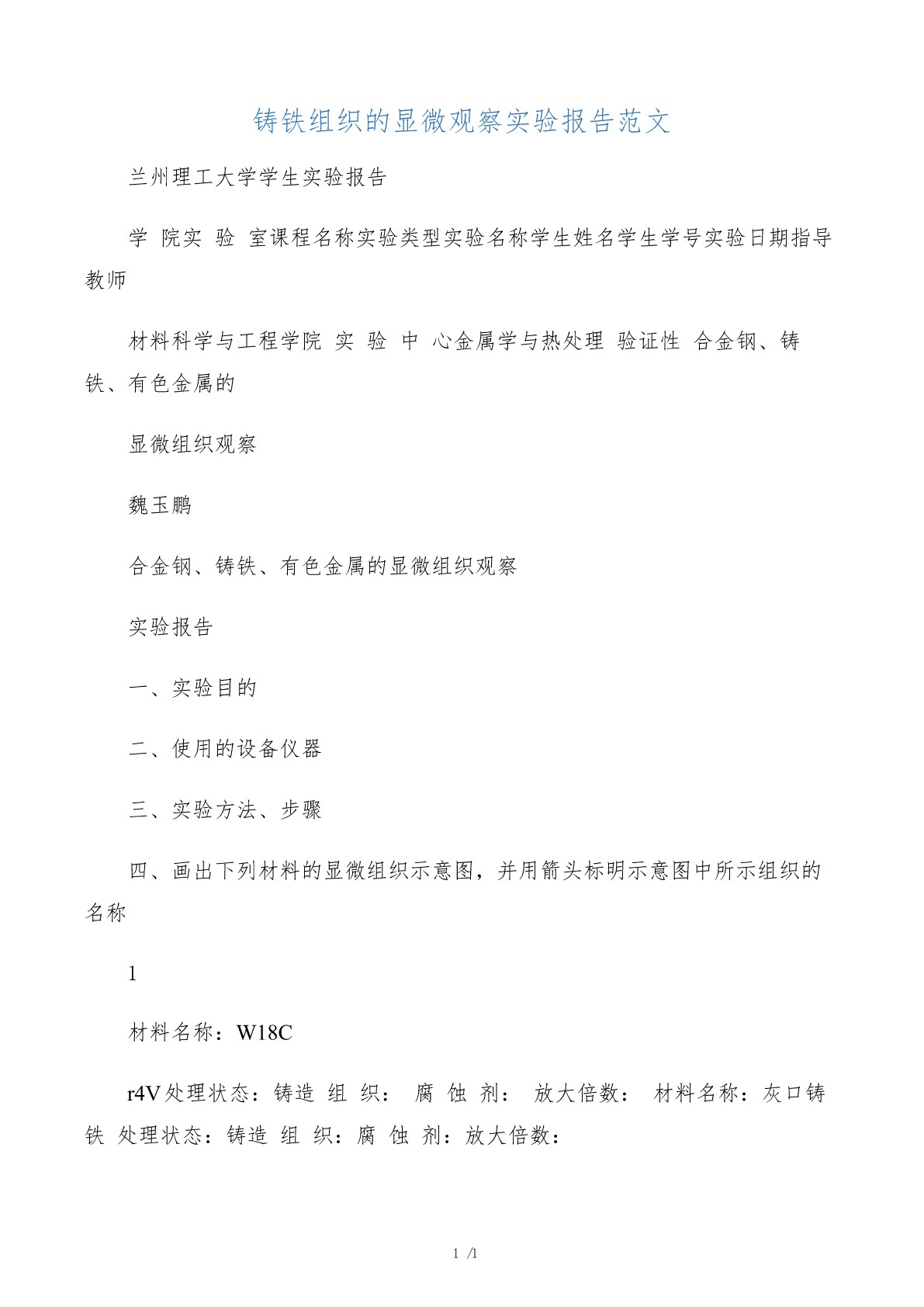

铸铁组织的显微观察实验报告范文兰州理工大学学生实验报告学院实验室课程名称实验类型实验名称学生姓名学生学号实验日期指导教师材料科学与工程学院实验中心金属学与热处理验证性合金钢、铸铁、有色金属的显微组织观察魏玉鹏合金钢、铸铁、有色金属的显微组织观察实验报告一、实验目的二、使用的设备仪器三、实验方法、步骤四、画出下列材料的显微组织示意图，并用箭头标明示意图中所示组织的名称1材料名称：W18Cr4V处理状态：铸造组织：腐蚀剂：放大倍数：材料名称：灰口铸铁处理状态：铸造组织：腐蚀剂：放大倍数：1/1材料名称：W18Cr4V处理状态：淬火+高温回火组织：腐蚀剂：放大倍数：材料名称：球墨铸铁处理状态：铸造组织：腐蚀剂：放大倍数：2材料名称：ZL102（未变质）材料名称：ZL102（变质）处理状态：处理状态：组织：组织：腐蚀剂：腐蚀剂：放大倍数：放大倍数：五、实验结果讨论1.根据显微组织观察，试分析高速钢性能和热处理特点，说明为什么？2.将以上灰口铸铁的组织与性能同球墨铸铁进行比较，说明为什么？3.试分析变质处理对硅铝明合金的作用。4.简述巴氏合金组织与性能的特点。一、实验目的1．观察各种常用合金钢，有色金属和铸铁的显微组织。2．分析这些金属材料的组织和性能的关系及应用。二、金属材料的显微组织观察及分析1．几种常用合金钢的显微组织1/1合金钢依合金元素含量的不同，可分为三种：合金元素总量小于5％的称为低合金钢；合金元素为5～10％的称为中合金钢；合金元素大于10％的称为高合金钢。1）一般合金结构钢、合金工具钢都是低合金钢。由于加入合金元素，铁碳相图发生一些变动，但其平衡状态的显微组织与碳钢的显微组织并没有本质的区别。低合金钢热处理后的显微组织与碳钢的显微组织也没有根本的不同，差别只是在于合金元素都使C曲线右移(除Co外)，即以较低的冷却速度可获得马氏体组织。40Cr钢经调质处理后的显微组织是回火索氏体。GCrl5钢(轴承钢)840℃油淬低温回火试样的显微组织，与T12钢780℃水淬低温回火试样的显微组织也是一样的，都得到回火马氏体＋碳化物十残余奥氏体组织。图1、16Mn-淬火-x40016Mn钢属于碳锰钢，碳的含量在0.16%左右。16Mn钢的合金含量较少，焊接性良好，焊前一般不必预热。加入合金元素锰，使C曲线右移，在淬火处理后，组织为马氏体组织。但由于16Mn钢的淬硬倾向比低碳钢稍大，所以在低温下（如冬季露天作业）或在大刚性、大厚度结构上焊接时，为防止出现冷裂纹，需采取预热措施。图2、16Mn-正火-x40016Mn属于低碳钢，碳含量0.16%，正火后组织为F+S。在400倍显微镜下，索氏体基本上不可分辨。16Mn钢是目前我国应用最广的低合金钢。广泛应用于各种板材、钢管。图3、65Mn-等温淬火-4001/165Mn，锰提高淬透性，但Mn含量过大会导致过热现象。特性：经热处理后的综合力学性能优于碳钢，65Mn钢板强度、硬度、弹性和淬透性均比65号钢高。但有过热敏感性和回火脆性。1应用：用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条，也可制作弹簧环、气门簧、离合器簧片、刹车弹簧及冷拔钢丝冷卷螺旋弹簧。图4、等温淬火-30CrMnSi-x40030CrMnSi是高强度调质结构钢。组织形貌，保持马氏体位向的回火索氏体，并出现极少量的铁素体。特性：具有很高的强度和韧性，淬透性较高，冷变形塑性中等，切削加工性能良好。有回火脆性倾向，横向的冲击韧性差。焊接性能较好，但厚度大于3mm时，应先预热到150℃，焊后需热处理。一般调质后使用。用途：多用于制造高负荷、高速的各种重要零件，如齿轮、轴、离合器、链轮、砂轮轴、轴套、螺栓、螺母等，也用于制造耐磨、工作温度不高的零件，变载荷的焊接构件，如高压鼓风机的叶片、阀板以及非腐蚀性管道管子图5、GCr15-x4002GCr15是滚动轴承钢，是一种常用的高铬轴承钢，具有高的淬透性，热处理后可获得高而均匀的硬度。GCr15经淬火回火处理后，组织为马氏体+残余奥氏体+碳化物。1/1特性：综合性能良好.球化退火后有良好的切削加工性能.淬火和回火后硬度高而且均匀，耐磨性能和接触疲。劳强度高，热加工性能好。含有较多的合金元素，价格比较便宜。但是白点敏感性强，焊接性能较差。用途：用于制作各种轴承套圈和滚动体。例如：制作内燃机、电动机车、通用机械,以及高速旋转的个高载荷机械传动轴承的钢球、滚子和套圈。除
