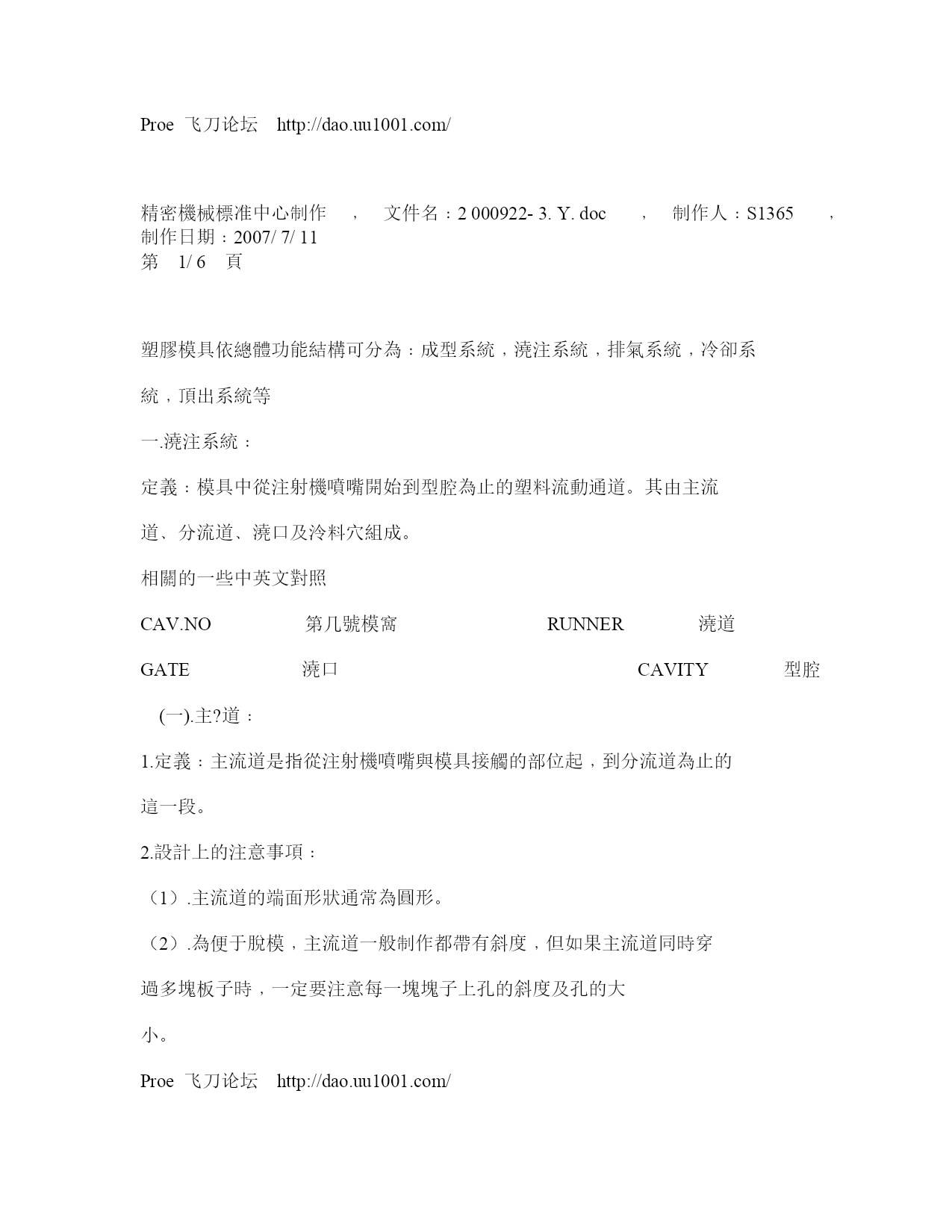

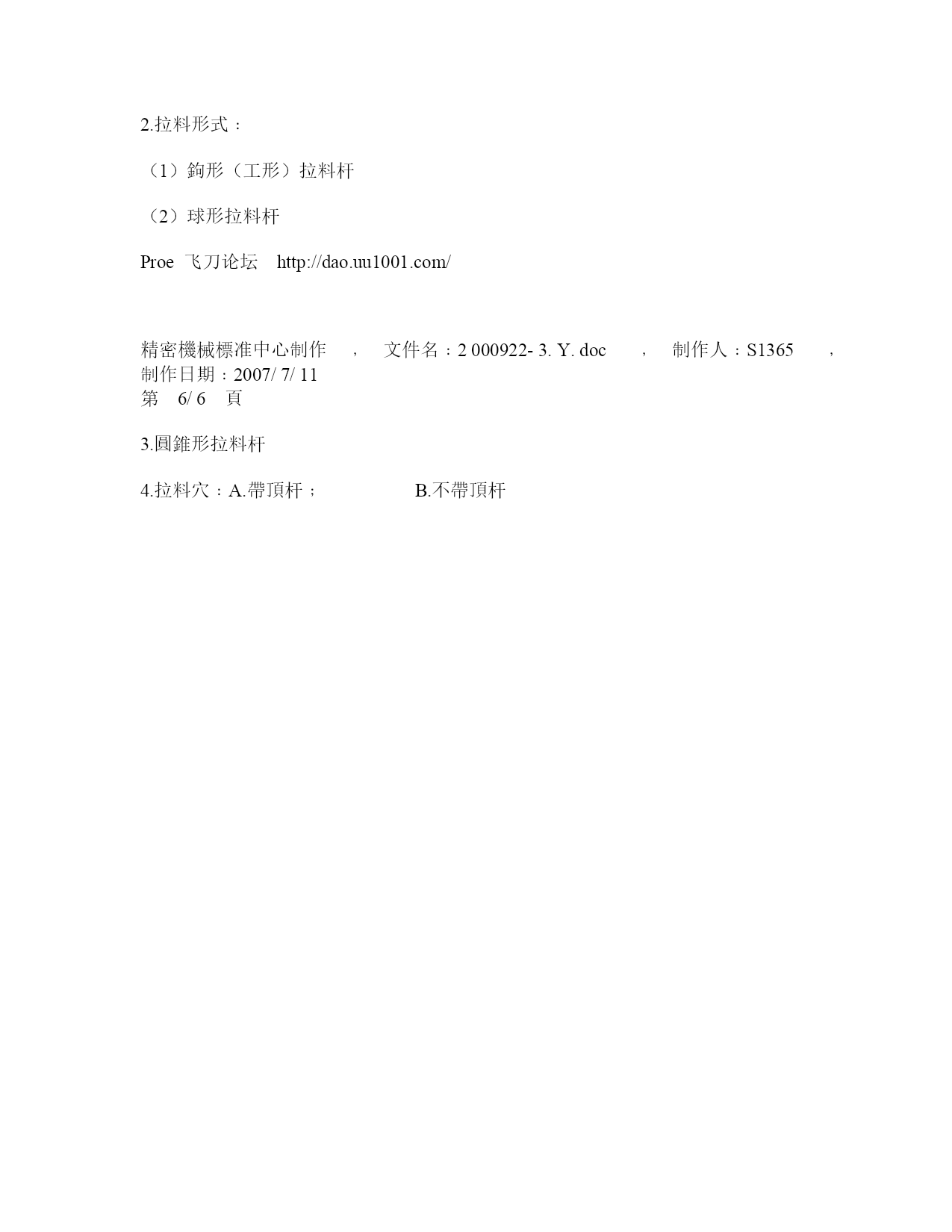

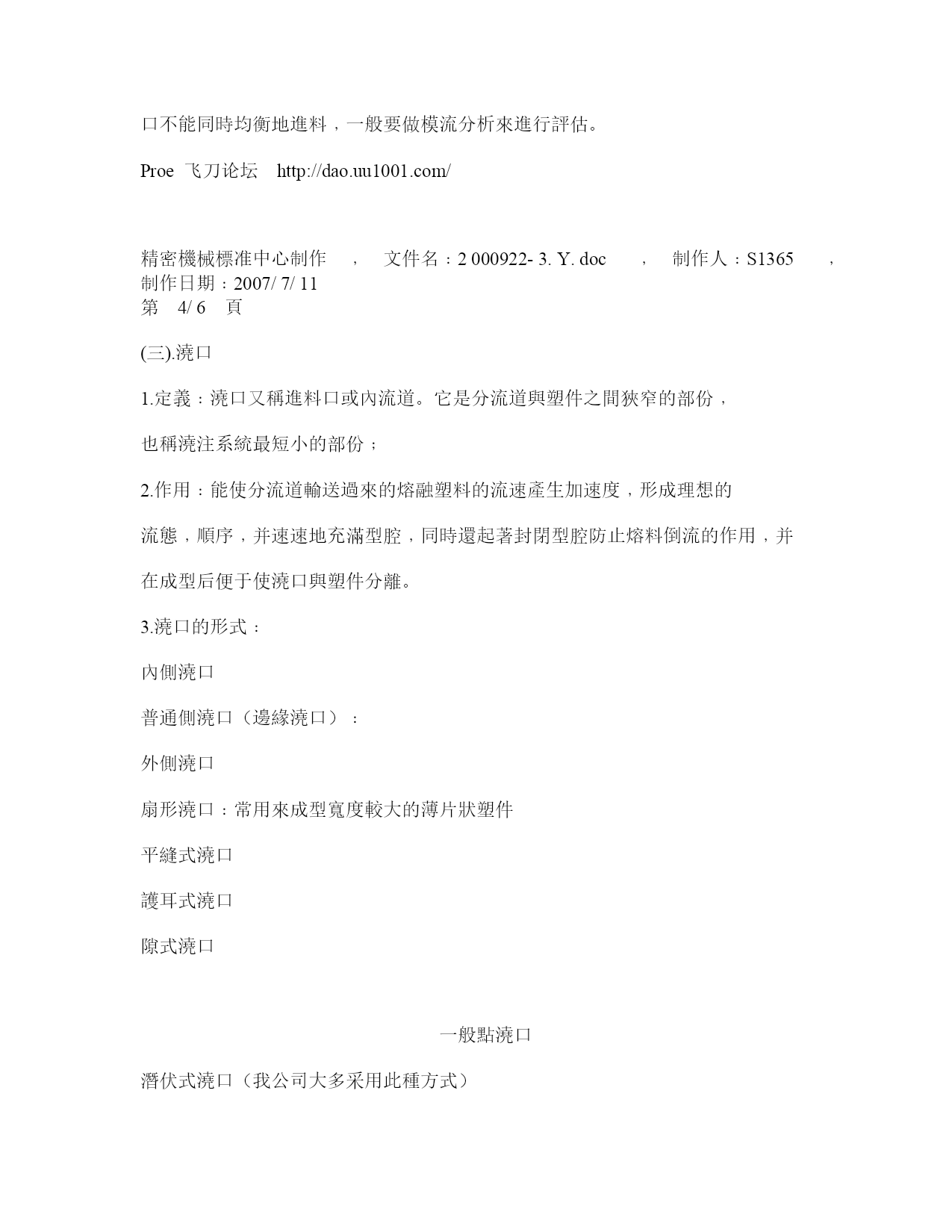

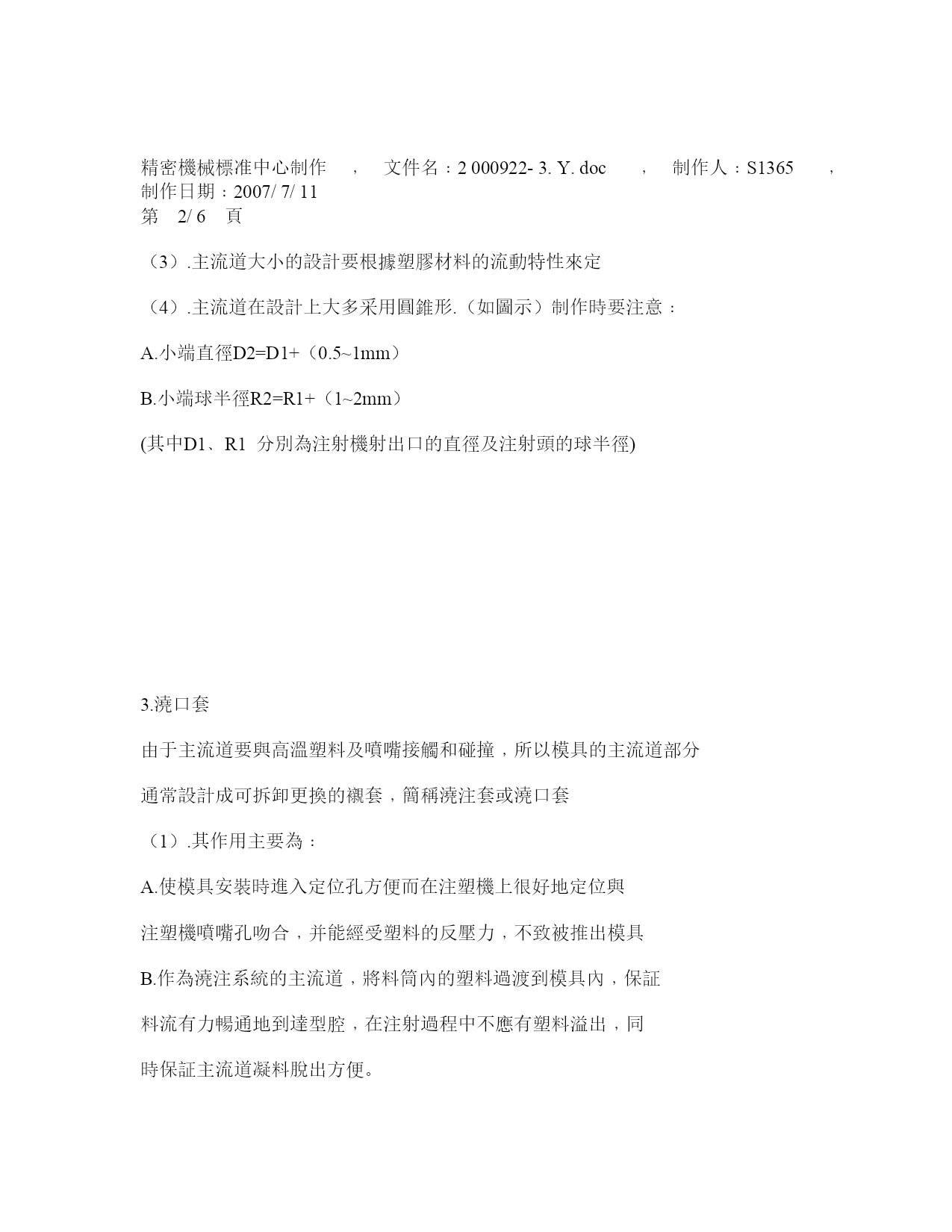

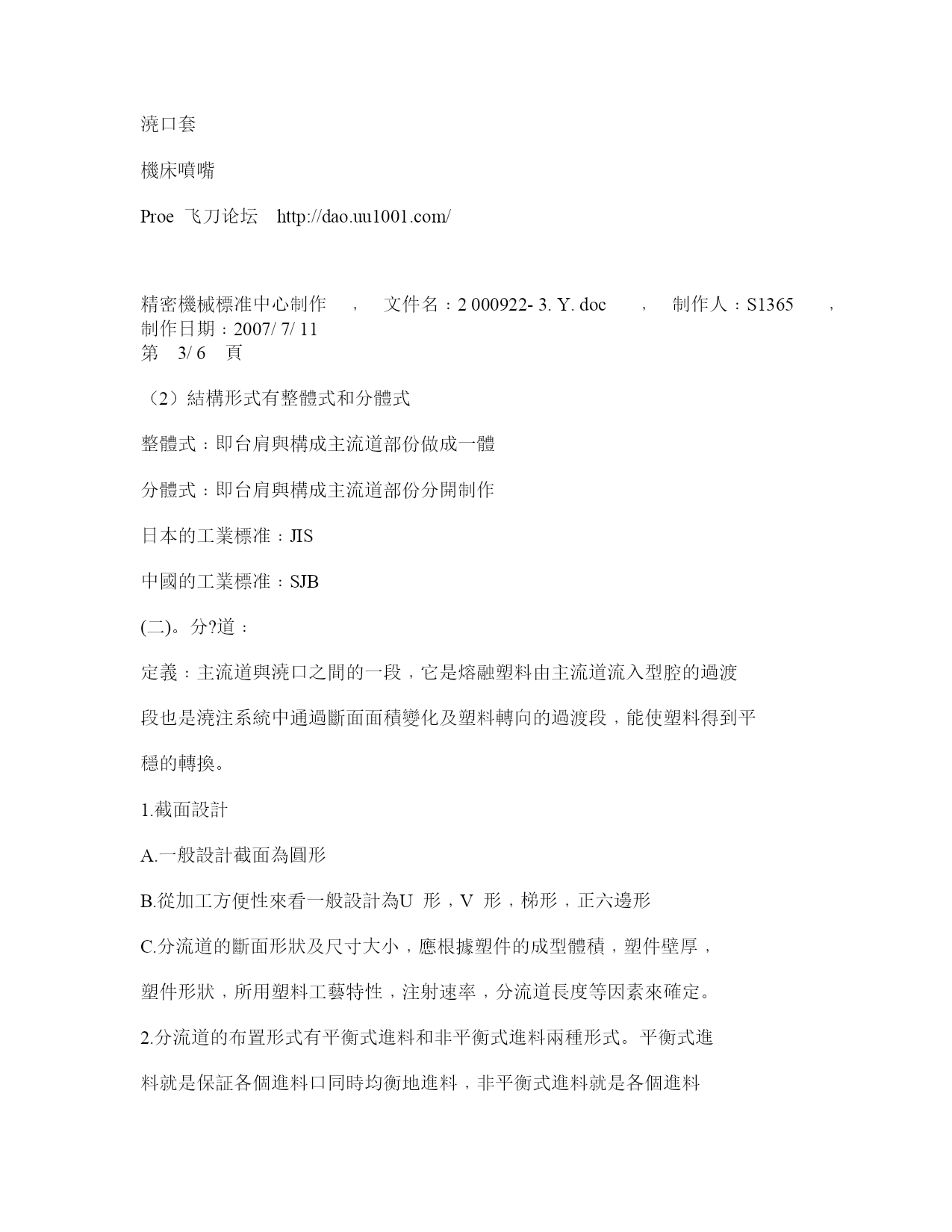

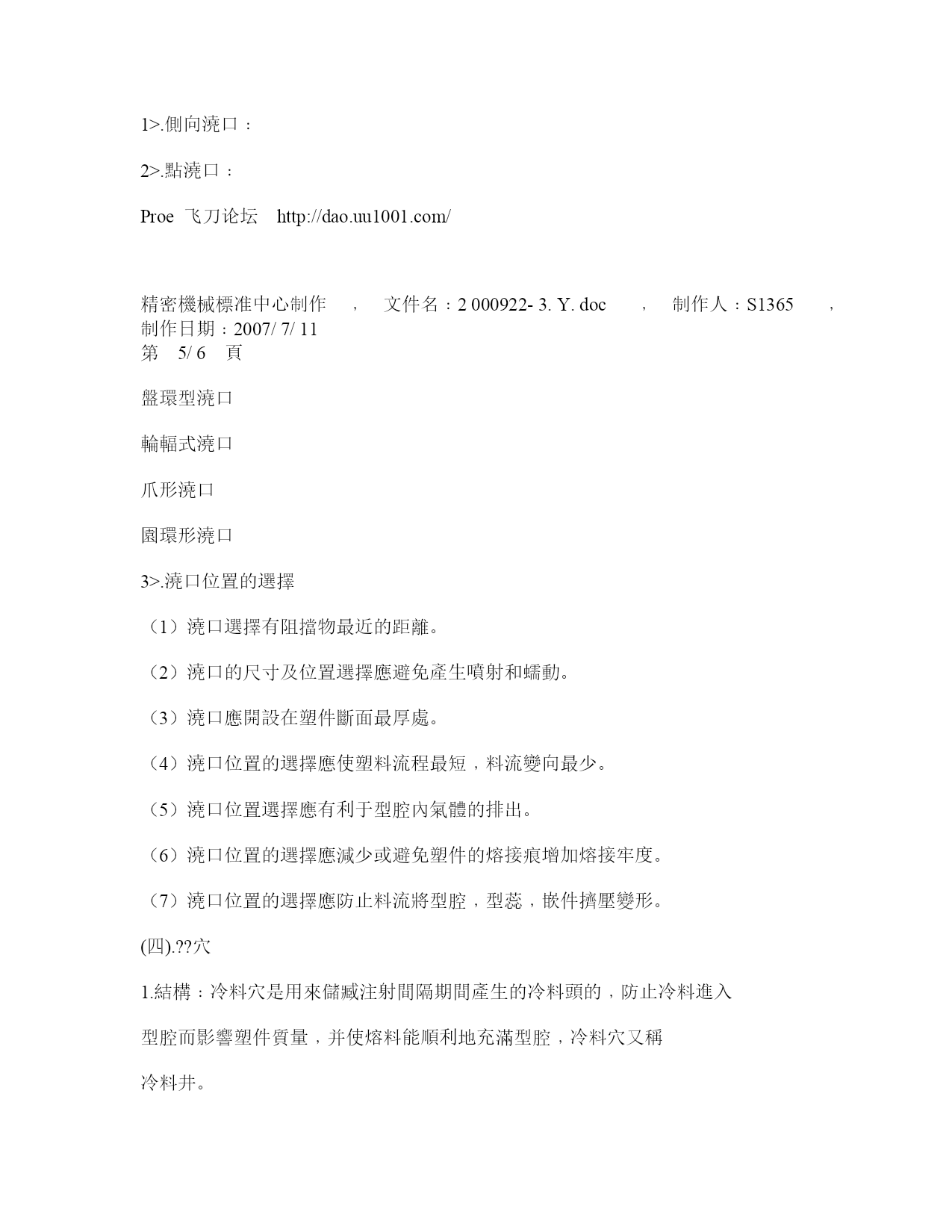

Proe飞刀论坛http://dao.uu1001.com/精密機械標准中心制作﹐文件名﹕2000922-3.Y.doc﹐制作人﹕S1365﹐制作日期﹕2007/7/11第1/6頁塑膠模具依總體功能結構可分為﹕成型系統﹐澆注系統﹐排氣系統﹐冷卻系統﹐頂出系統等一.澆注系統﹕定義﹕模具中從注射機噴嘴開始到型腔為止的塑料流動通道。其由主流道﹑分流道﹑澆口及泠料穴組成。相關的一些中英文對照CAV.NO第几號模窩RUNNER澆道GATE澆口CAVITY型腔(一).主?道﹕1.定義﹕主流道是指從注射機噴嘴與模具接觸的部位起﹐到分流道為止的這一段。2.設計上的注意事項﹕（1）.主流道的端面形狀通常為圓形。（2）.為便于脫模﹐主流道一般制作都帶有斜度﹐但如果主流道同時穿過多塊板子時﹐一定要注意每一塊塊子上孔的斜度及孔的大小。Proe飞刀论坛http://dao.uu1001.com/精密機械標准中心制作﹐文件名﹕2000922-3.Y.doc﹐制作人﹕S1365﹐制作日期﹕2007/7/11第2/6頁（3）.主流道大小的設計要根據塑膠材料的流動特性來定（4）.主流道在設計上大多采用圓錐形.（如圖示）制作時要注意﹕A.小端直徑D2=D1+（0.5~1mm）B.小端球半徑R2=R1+（1~2mm）(其中D1﹑R1分別為注射機射出口的直徑及注射頭的球半徑)3.澆口套由于主流道要與高溫塑料及噴嘴接觸和碰撞﹐所以模具的主流道部分通常設計成可拆卸更換的襯套﹐簡稱澆注套或澆口套（1）.其作用主要為﹕A.使模具安裝時進入定位孔方便而在注塑機上很好地定位與注塑機噴嘴孔吻合﹐并能經受塑料的反壓力﹐不致被推出模具B.作為澆注系統的主流道﹐將料筒內的塑料過渡到模具內﹐保証料流有力暢通地到達型腔﹐在注射過程中不應有塑料溢出﹐同時保証主流道凝料脫出方便。澆口套機床噴嘴Proe飞刀论坛http://dao.uu1001.com/精密機械標准中心制作﹐文件名﹕2000922-3.Y.doc﹐制作人﹕S1365﹐制作日期﹕2007/7/11第3/6頁（2）結構形式有整體式和分體式整體式﹕即台肩與構成主流道部份做成一體分體式﹕即台肩與構成主流道部份分開制作日本的工業標准﹕JIS中國的工業標准﹕SJB(二)。分?道﹕定義﹕主流道與澆口之間的一段﹐它是熔融塑料由主流道流入型腔的過渡段也是澆注系統中通過斷面面積變化及塑料轉向的過渡段﹐能使塑料得到平穩的轉換。1.截面設計A.一般設計截面為圓形B.從加工方便性來看一般設計為U形﹐V形﹐梯形﹐正六邊形C.分流道的斷面形狀及尺寸大小﹐應根據塑件的成型體積﹐塑件壁厚﹐塑件形狀﹐所用塑料工藝特性﹐注射速率﹐分流道長度等因素來確定。2.分流道的布置形式有平衡式進料和非平衡式進料兩種形式。平衡式進料就是保証各個進料口同時均衡地進料﹐非平衡式進料就是各個進料口不能同時均衡地進料﹐一般要做模流分析來進行評估。Proe飞刀论坛http://dao.uu1001.com/精密機械標准中心制作﹐文件名﹕2000922-3.Y.doc﹐制作人﹕S1365﹐制作日期﹕2007/7/11第4/6頁(三).澆口1.定義﹕澆口又稱進料口或內流道。它是分流道與塑件之間狹窄的部份﹐也稱澆注系統最短小的部份﹔2.作用﹕能使分流道輸送過來的熔融塑料的流速產生加速度﹐形成理想的流態﹐順序﹐并速速地充滿型腔﹐同時還起著封閉型腔防止熔料倒流的作用﹐并在成型后便于使澆口與塑件分離。3.澆口的形式﹕內側澆口普通側澆口（邊緣澆口）﹕外側澆口扇形澆口﹕常用來成型寬度較大的薄片狀塑件平縫式澆口護耳式澆口隙式澆口一般點澆口潛伏式澆口（我公司大多采用此種方式）1>.側向澆口﹕2>.點澆口﹕Proe飞刀论坛http://dao.uu1001.com/精密機械標准中心制作﹐文件名﹕2000922-3.Y.doc﹐制作人﹕S1365﹐制作日期﹕2007/7/11第5/6頁盤環型澆口輪輻式澆口爪形澆口園環形澆口3>.澆口位置的選擇（1）澆口選擇有阻擋物最近的距離。（2）澆口的尺寸及位置選擇應避免產生噴射和蠕動。（3）澆口應開設在塑件斷面最厚處。（4）澆口位置的選擇應使塑料流程最短﹐料流變向最少。（5）澆口位置選擇應有利于型腔內氣體的排出。（6）澆口位置的選擇應減少或避免塑件的熔接痕增加熔接牢度。（7）澆口位置
