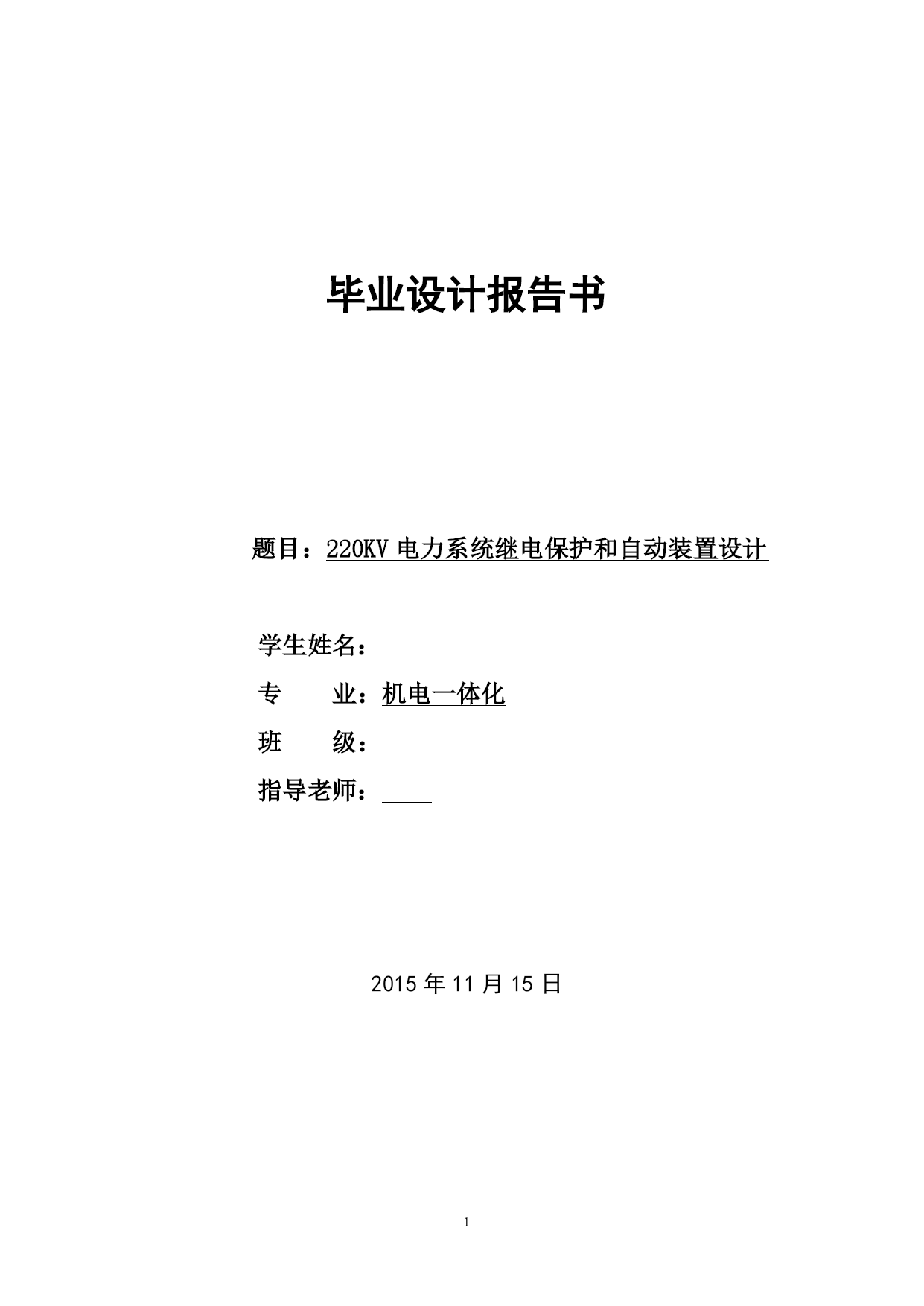

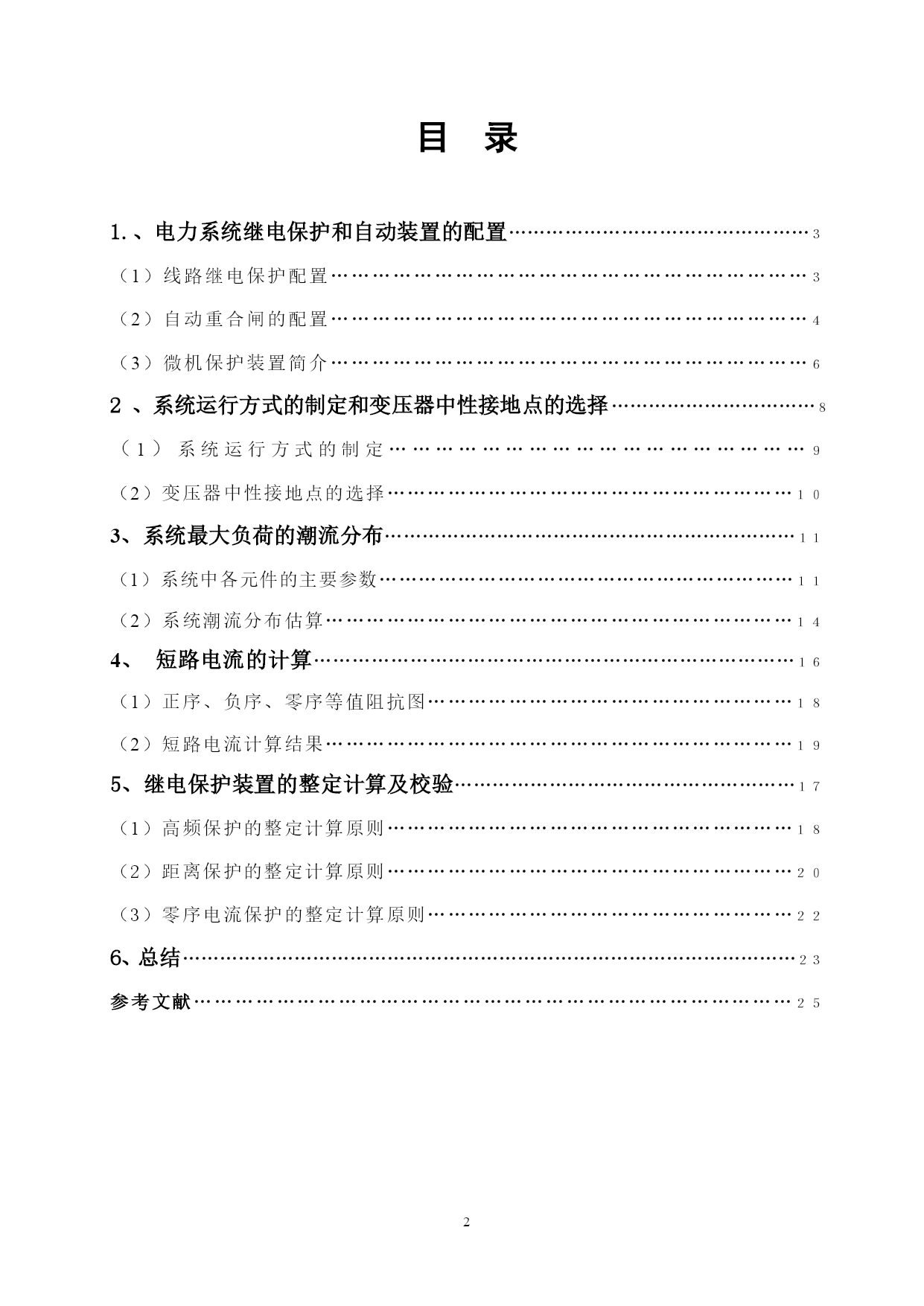

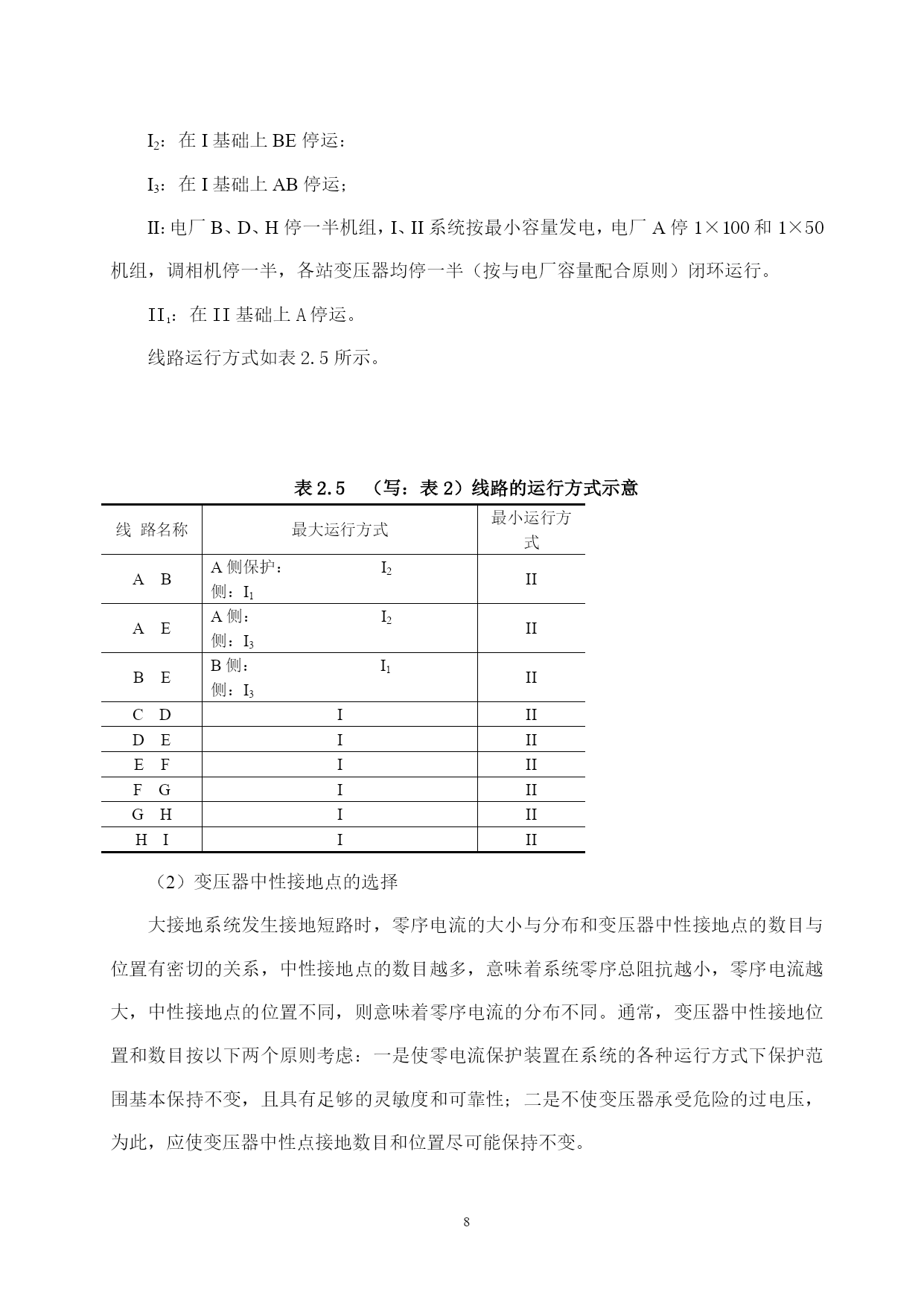

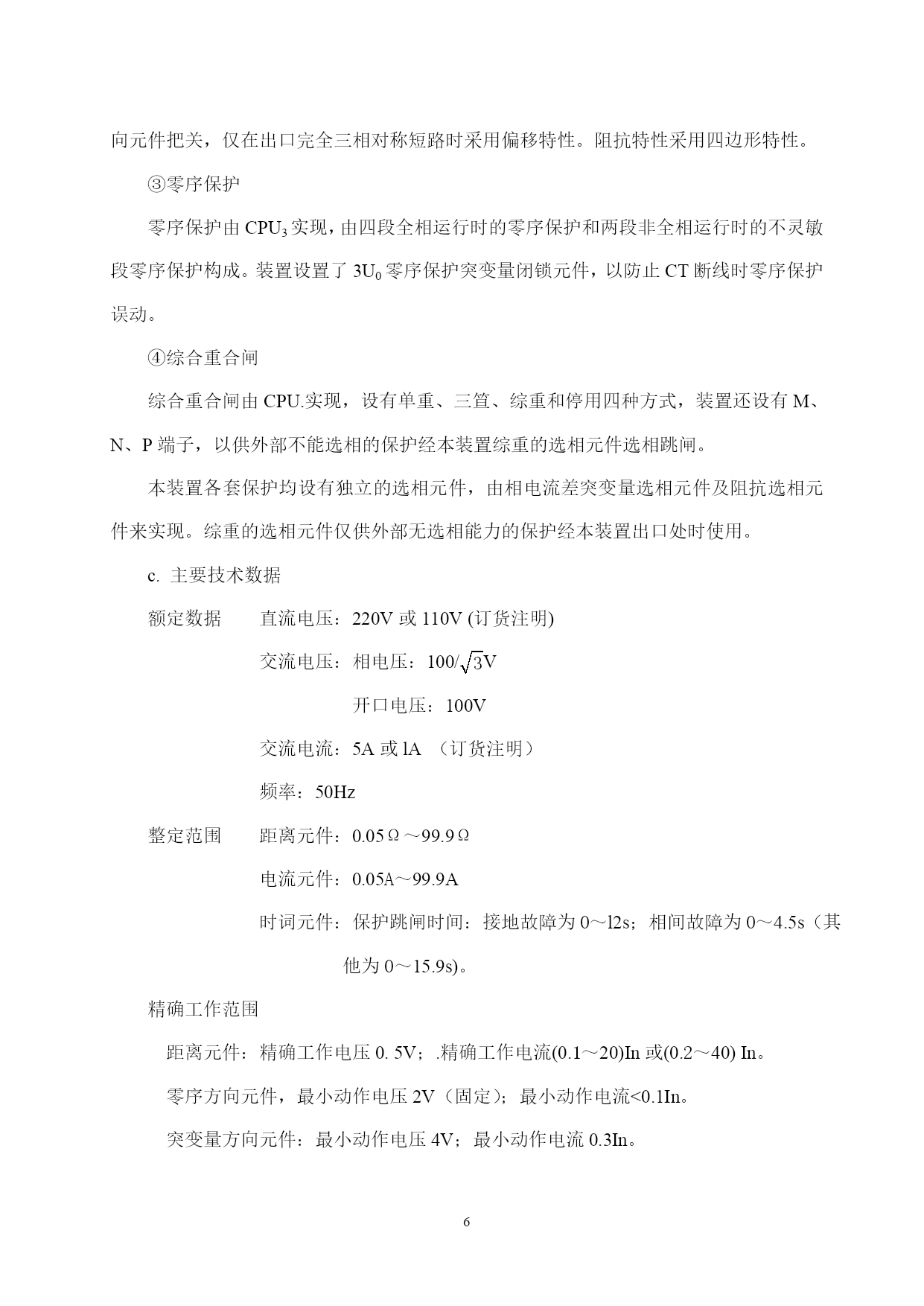

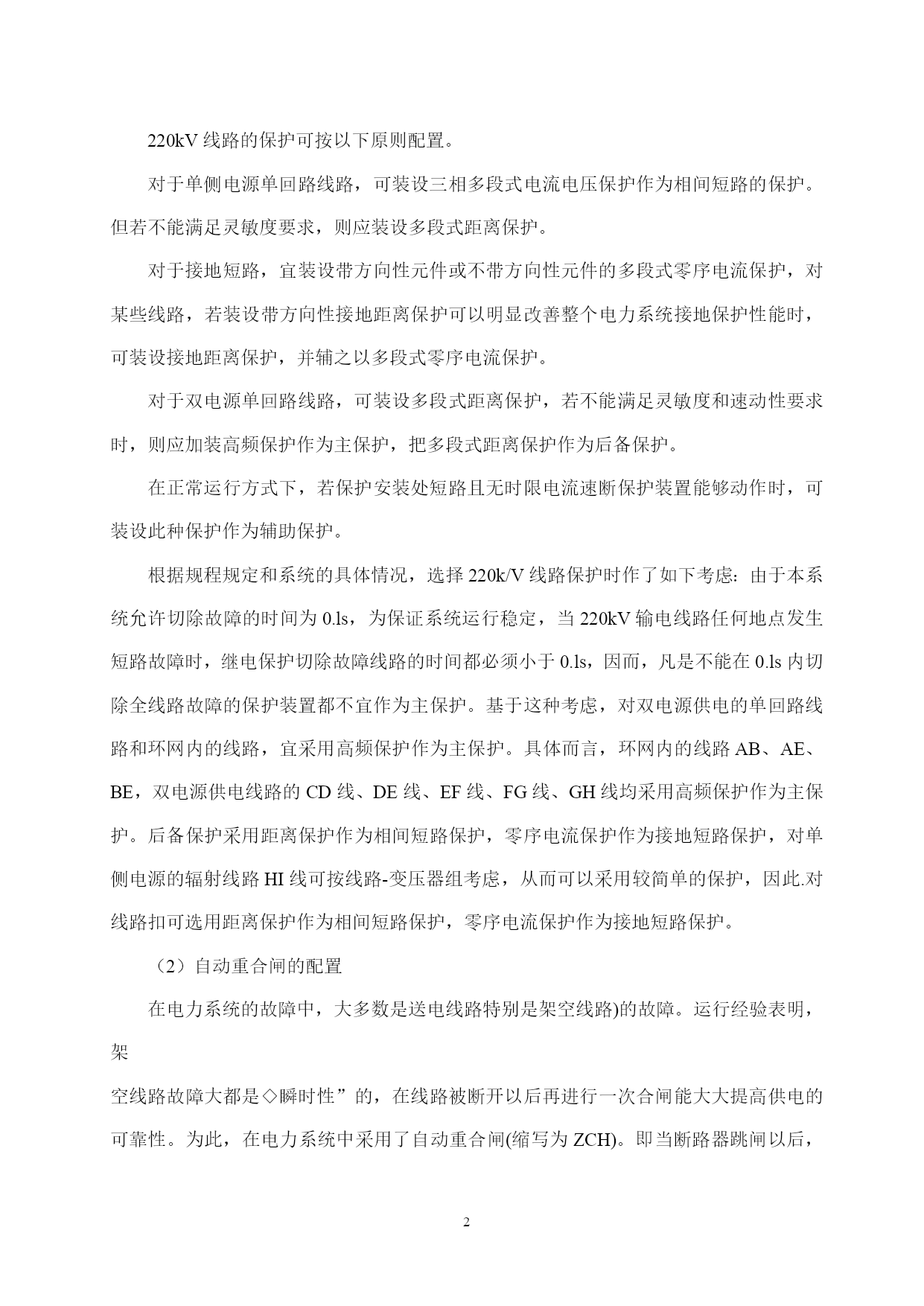

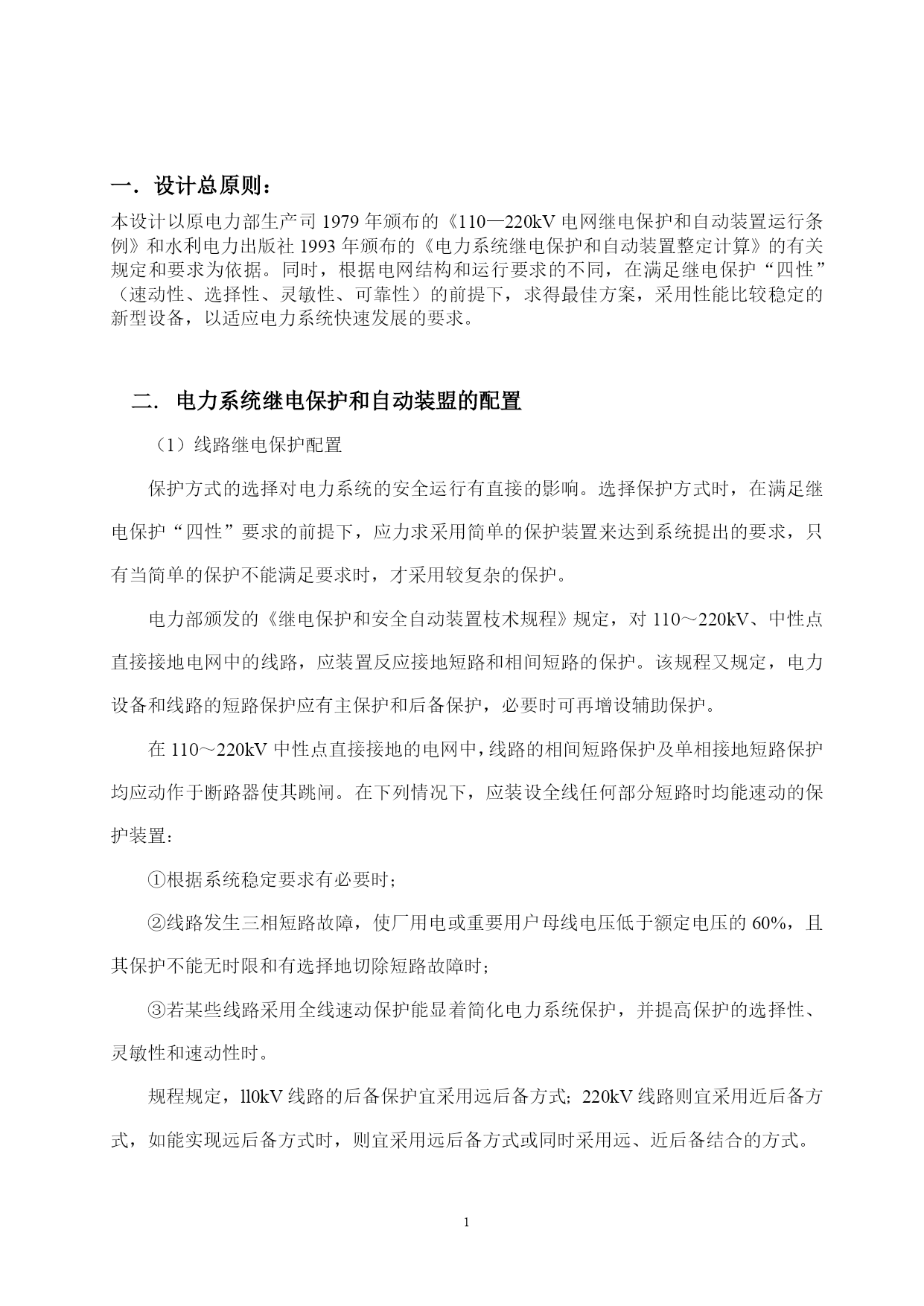

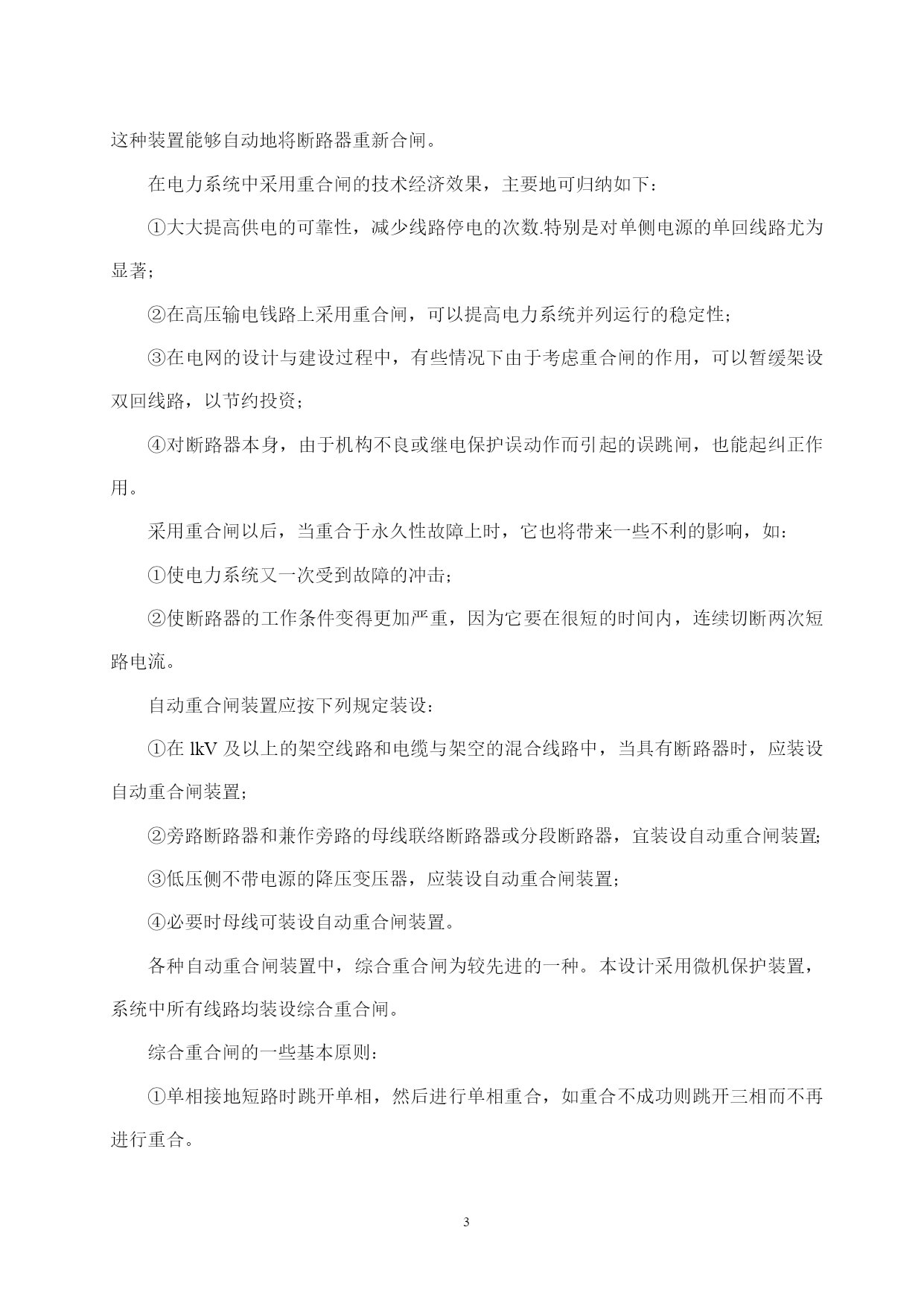

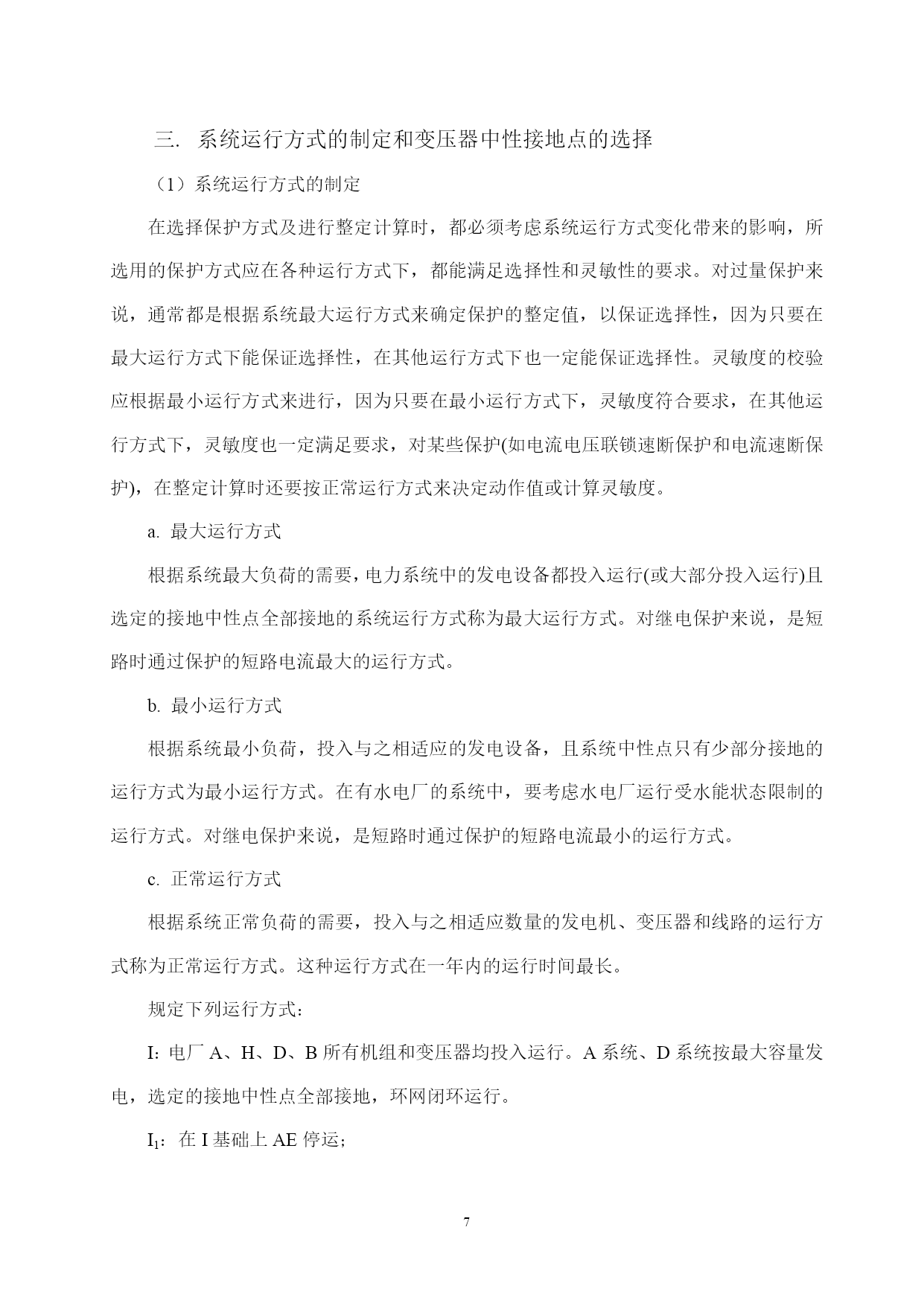

毕业设计报告书题目：220KV电力系统继电保护和自动装置设计学生姓名：专业：机电一体化班级：指导老师：2015年11月15日目录1.、电力系统继电保护和自动装置的配置…………………………………………３（1）线路继电保护配置……………………………………………………………３（2）自动重合闸的配置……………………………………………………………４（3）微机保护装置简介……………………………………………………………６2、系统运行方式的制定和变压器中性接地点的选择……………………………８（1）系统运行方式的制定………………………………………………９（2）变压器中性接地点的选择……………………………………………………１０3、系统最大负荷的潮流分布…………………………………………………………１１（1）系统中各元件的主要参数………………………………………………………１１（2）系统潮流分布估算……………………………………………………………１４4、短路电流的计算…………………………………………………………………１６（1）正序、负序、零序等值阻抗图………………………………………………１８（2）短路电流计算结果……………………………………………………………１９5、继电保护装置的整定计算及校验………………………………………………１７（1）高频保护的整定计算原则……………………………………………………１８（2）距离保护的整定计算原则……………………………………………………２０（3）零序电流保护的整定计算原则………………………………………………２２6、总结………………………………………………………………………………………２３参考文献……………………………………………………………………………２５一．设计总原则：本设计以原电力部生产司1979年颁布的《110—220kV电网继电保护和自动装置运行条例》和水利电力出版社1993年颁布的《电力系统继电保护和自动装置整定计算》的有关规定和要求为依据。同时，根据电网结构和运行要求的不同，在满足继电保护“四性”（速动性、选择性、灵敏性、可靠性）的前提下，求得最佳方案，采用性能比较稳定的新型设备，以适应电力系统快速发展的要求。二.电力系统继电保护和自动装盟的配置（1）线路继电保护配置保护方式的选择对电力系统的安全运行有直接的影响。选择保护方式时，在满足继电保护“四性”要求的前提下，应力求采用简单的保护装置来达到系统提出的要求，只有当简单的保护不能满足要求时，才采用较复杂的保护。电力部颁发的《继电保护和安全自动装置枝术规程》规定，对110～220kV、中性点直接接地电网中的线路，应装置反应接地短路和相间短路的保护。该规程又规定，电力设备和线路的短路保护应有主保护和后备保护，必要时可再增设辅助保护。在110～220kV中性点直接接地的电网中，线路的相间短路保护及单相接地短路保护均应动作于断路器使其跳闸。在下列情况下，应装设全线任何部分短路时均能速动的保护装置：①根据系统稳定要求有必要时；②线路发生三相短路故障，使厂用电或重要用户母线电压低于额定电压的60%，且其保护不能无时限和有选择地切除短路故障时；③若某些线路采用全线速动保护能显着简化电力系统保护，并提高保护的选择性、灵敏性和速动性时。规程规定，ll0kV线路的后备保护宜采用远后备方式；220kV线路则宜采用近后备方式，如能实现远后备方式时，则宜采用远后备方式或同时采用远、近后备结合的方式。220kV线路的保护可按以下原则配置。对于单侧电源单回路线路，可装设三相多段式电流电压保护作为相间短路的保护。但若不能满足灵敏度要求，则应装设多段式距离保护。对于接地短路，宜装设带方向性元件或不带方向性元件的多段式零序电流保护，对某些线路，若装设带方向性接地距离保护可以明显改善整个电力系统接地保护性能时，可装设接地距离保护，并辅之以多段式零序电流保护。对于双电源单回路线路，可装设多段式距离保护，若不能满足灵敏度和速动性要求时，则应加装高频保护作为主保护，把多段式距离保护作为后备保护。在正常运行方式下，若保护安装处短路且无时限电流速断保护装置能够动作时，可装设此种保护作为辅助保护。根据规程规定和系统的具体情况，选择220k/V线路保护时作了如下考虑：由于本系统允许切除故障的时间为0.ls，为保证系统运行稳定，当220kV输电线路任何地点发生短路故障时，继电保护切除故障线路的时间都必须小于0.ls，因而，凡是不能在0.ls内切除全线路故障的保护装置都不宜作为主保护。基于这种考虑，对双电源供电的单回路线路和环网内的线路，宜采用高频保护作为主保护。具体而言，环网内的线
