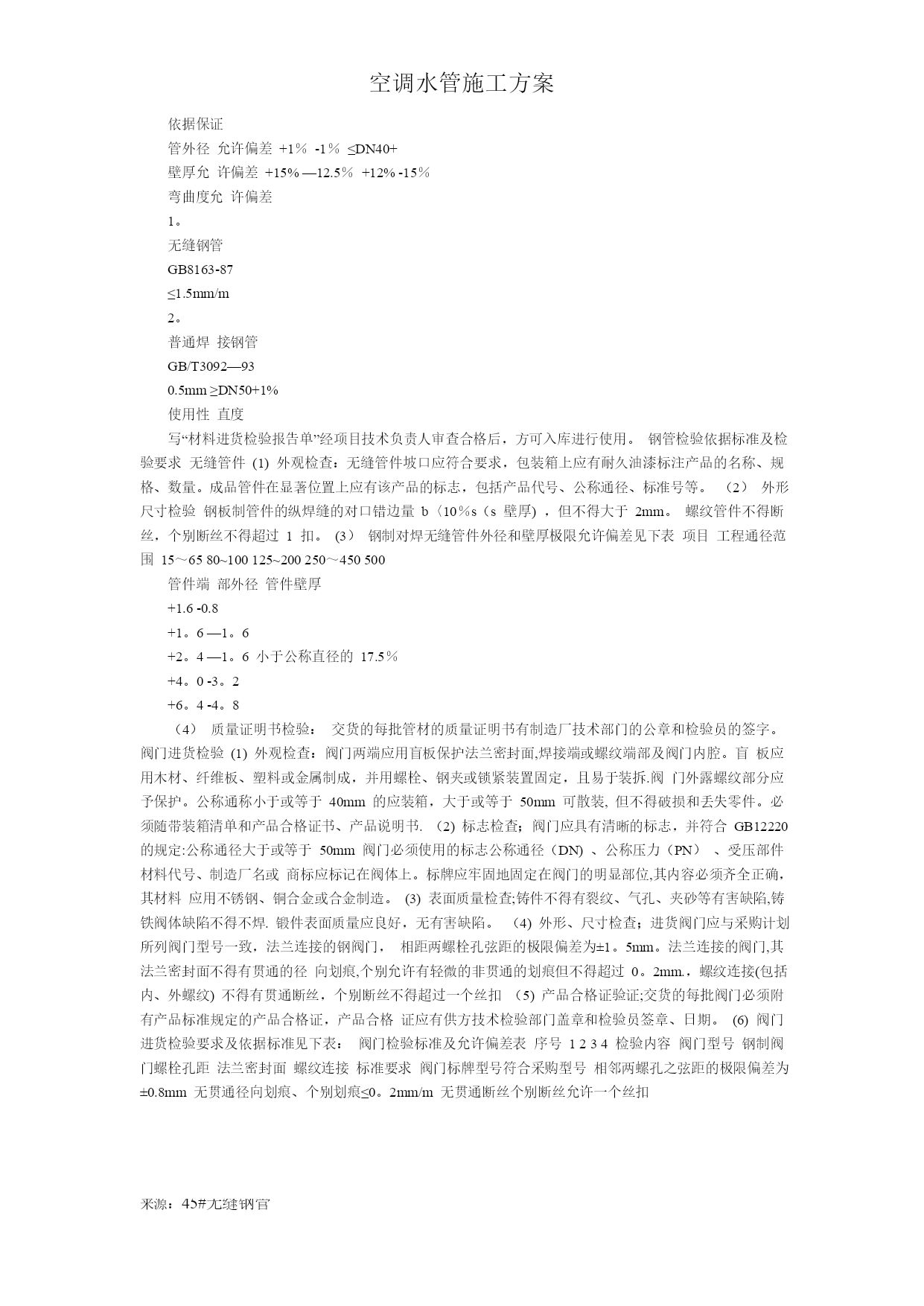

空调水管施工方案来源：45#无缝钢管空调水管施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载空调水管施工方案安装准备孔洞、埋件预留管道预制加工防腐处理刷漆保温管道冲洗设备安装水压试验卡架安装套管安装管道安装填堵孔洞系统冲洗调试竣工验收质量控制点及控制措施分项工程孔洞预留套管安装管道安装防腐处理填堵孔洞质量控制点位置、标高准确套管类型正确套管水平度、垂直度准确位置、标高、坡度正确消除管道交叉和矛盾除锈、防腐处理砌底根据工艺确定填堵方法质量控制措施绘制管道留洞图、洞口检查表套管类型根据使用部位进行明确立管套管管道完成后再固定套管分系统编制专项施工方案绘图解决施工交叉问题认真检查套管调正后固定牢固分项工程质量控制点套管与管道的间隙均匀套管出地面高度不一分层分区打压根据做法表要求进行稳固冲洗砌底质量控制措施与土建协调地面做法编制单项方案水压试验刷漆、保温设备安装系统冲洗调试编制单项方案编制单项方案空调管道系统安装工艺简述系统安装程序：首先进行地下一层冷冻水管、冷却水管从机房到竖井的干管安装，同时进行立管的安装，待机房主要设备就位后进行机房设备出口支管的安装，同时进行各层干管的安装，待各层风机盘管就位后进行支管的安装，最后进行水压试验、保温和调校.施工准备管道系统工程量大,覆盖面广，施工工期长,是决定整个施工进度的关键，因此,施工前应做好充分的准备。首先施工图的会审，应组织各专业工长,严格细致，认真的审图，协同设计单位把图面存在的各种问题彻底解决,同时根据本工程的特点,管道设备安装空间位置教小，因此施工前项目技术负责人应组织各专业工程师，进行各专业协调，并应绘制相应的协调施工图，如竖井管道布置图、吊顶内管道设备电气综合布置图等，确保占用最小的空间得到最好的安装效果。材料进货检验为保证施工过程中所使用的各类材料质量合格，性能优良,所有进场材料必须按照材料进货检验程序进行严格细致的检验，同时订货时所选用的供货商必须按照材料采购申报程序申报得到监理和业主确认，并且业绩和声誉都较高的厂家。从而确保所选用的材料的质量合格，性能可靠。无缝钢管（焊接钢管)（1)外观检查：所进场的无缝钢管应保证管材不得弯曲、锈蚀，无飞刺、扎折、结疤、重皮及凸凹不平等现象，管端上应有生产厂家在管材上所印的标示（标准号,管道外径壁厚），并且标示清晰.焊接钢管表面应光滑，不允许有折叠、裂缝、分层、搭焊缺陷存在。（2）材质检验:管材进场前应要求供应商随同材料提供该批管材的材质证明，交货的每批钢管必须有符合产品标准规定的质量证明书。质量证明书应有供方技术部门盖章。验收人员应依据GB8163—87、GB3091—91标准对进场的材料的材质进行核对检验，确保材料的各项指标符合标准要求。(3）材料外径及壁厚的检查:如以上两项检验符合要求，则应用卡尺对管材的外径及壁厚，按照《钢管进货检验作业指导书》即相关标准的要求每批抽查三根进行测量检验,并填质量证标示要求明书要求无缝钢管有印计成批管材有标牌符合标准符合标准序号管材名称依据保证管外径允许偏差+1％-1％≤DN40+壁厚允许偏差+15%—12.5％+12%-15％弯曲度允许偏差1。无缝钢管GB8163-87≤1.5mm/m2。普通焊接钢管GB/T3092—930.5mm≥DN50+1%使用性直度写“材料进货检验报告单”经项目技术负责人审查合格后，方可入库进行使用。钢管检验依据标准及检验要求无缝管件(1)外观检查：无缝管件坡口应符合要求，包装箱上应有耐久油漆标注产品的名称、规格、数量。成品管件在显著位置上应有该产品的标志，包括产品代号、公称通径、标准号等。（2）外形尺寸检验钢板制管件的纵焊缝的对口错边量b〈10％s（s壁厚)，但不得大于2mm。螺纹管件不得断丝，个别断丝不得超过1扣。(3）钢制对焊无缝管件外径和壁厚极限允许偏差见下表项目工程通径范围15～6580~100125~200250～450500管件端部外径管件壁厚+1.6-0.8+1。6—1。6+2。4—1。6小于公称直径的17.5％+4。0-3。2+6。4-4。8（4）质量证明书检验：交货的每批管材的质量证明书有制造厂技术部门的公章和检验员的签字。阀门进货检验(1)外观检查：阀门两端应用盲板保护法兰密封面,焊接端或螺纹端部及阀门内腔。盲板应用木材、纤维板、塑料或金属制成，并用螺栓、钢夹或锁紧装置固定，且易于装拆.阀门外露螺纹部分应予保护。公称通称小于或等于40mm的应装箱，大于或等于50mm可散装,但不得破损和丢失零件。必须随带装箱清单和产品合格证书、产品说明书.（2)标志检查；阀门应具有清晰的标志，并符合GB12220的规定:公称通径大于或等于50mm阀门必须使用的标志公称
