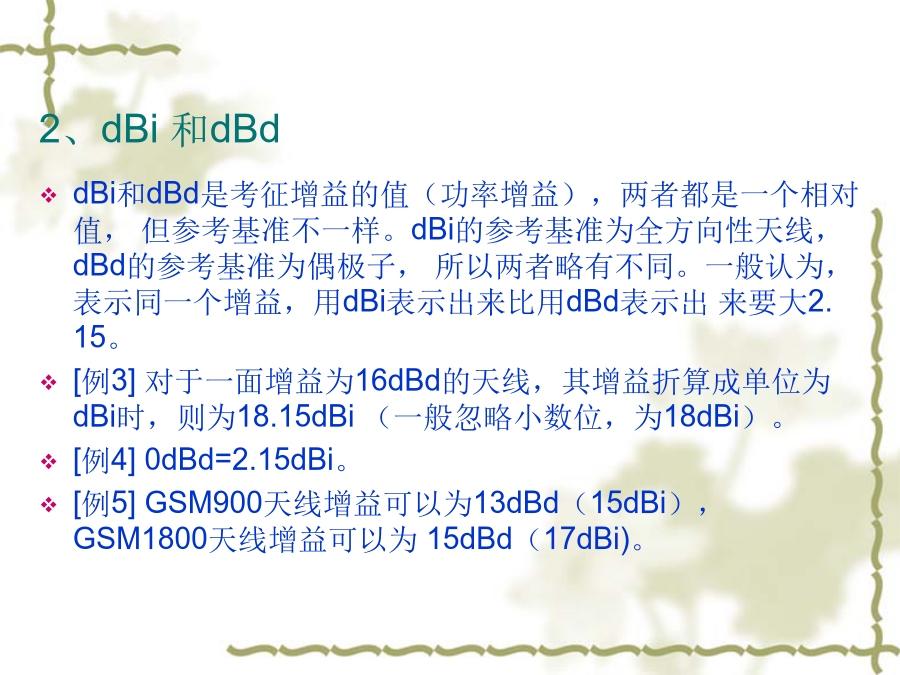

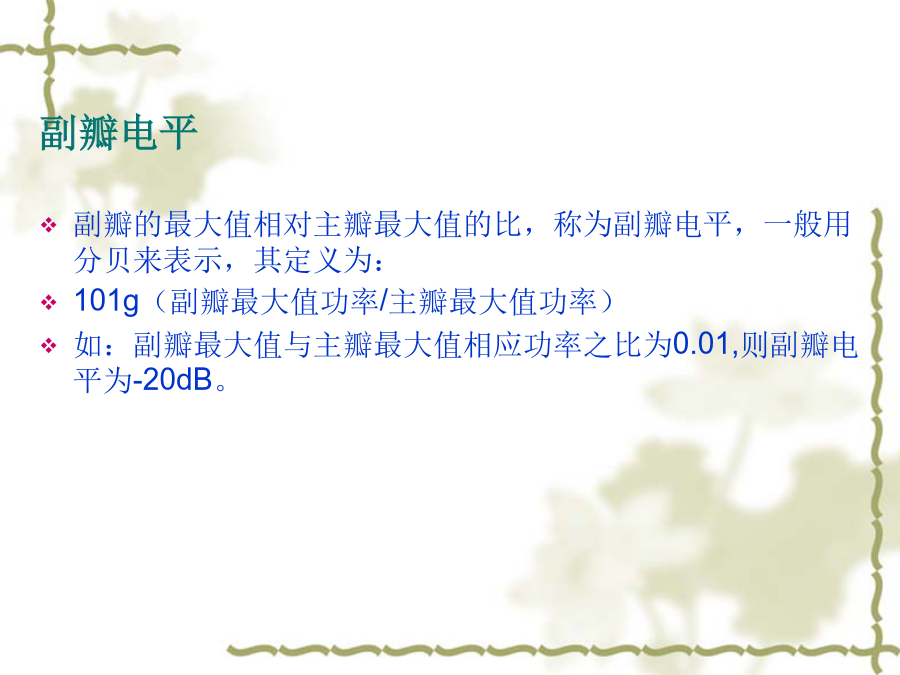

概念辨析:dBm,dBi,dBd,dB,dBcdBi和dBd是考征增益的值(功率增益),两者都是一个相对值,但参考基准不一样。dBi的参考基准为全方向性天线,dBd的参考基准为偶极子,所以两者略有不同。一般认为,表示同一个增益,用dBi表示出来比用dBd表示出来要大2.15。[例3]对于一面增益为16dBd的天线,其增益折算成单位为dBi时,则为18.15dBi(一般忽略小数位,为18dBi)。[例4]0dBd=2.15dBi。[例5]GSM900天线增益可以为13dBd(15dBi),GSM1800天线增益可以为15dBd(17dBi)。dB是一个表征相对值的值,当考虑甲的功率相比于乙功率大或小多少个dB时,按下面计算公式:10lg(甲功率/乙功率)[例6]甲功率比乙功率大一倍,那么10lg(甲功率/乙功率)=10lg2=3dB。也就是说,甲的功率比乙的功率大3dB。[例7]7/8英寸GSM900馈线的100米传输损耗约为3.9dB。[例8]如果甲的功率为46dBm,乙的功率为40dBm,则可以说,甲比乙大6dB。[例9]如果甲天线为12dBd,乙天线为14dBd,可以说甲比乙小2dB。4、dBc频率范围天线适用的最高及最小频率。增益增益是用来表示天线集中辐射的程度。天线在某一方向的增益定义为:在相同的输入功率下,天线在某一方向某一位置产生的电场强度的平方(E2)与无耗理想点源天线在同一方向同一位置产生的电场强度的平方(E02)的比值,通常以G表示。G=E2/E02(同一输入功率)同样,增益也可以这样来确定:在某一方向向某一位置产生相同电场强度的条件下,无耗理想点源天线的输入功率(Pino)与天线的输入功率(Pin)的比值,即称为该天线在该点方向的增益。G=Pino/Pin(同一电场强度)通常是以天线在最大辐射方向的增益作为这一天线的增益。增益通常用分贝表示。即:G=101gPino/Pin天线增益的计算:G=η4πS/λ2=η(π/λ)2D2式中,S-天线口径面积(平方米);λ-工作波长(米);D-抛物面口径(即面口直径)(米);η-天线效率。方向图主瓣宽度副瓣电平天线噪声温度电压驻波比&回波损耗效率(η)功率容量极化方式输入特性阻抗轴向交叉极化隔离什么是二次谐波频谱分析仪的RBW&VBW分辨带宽视频带宽
