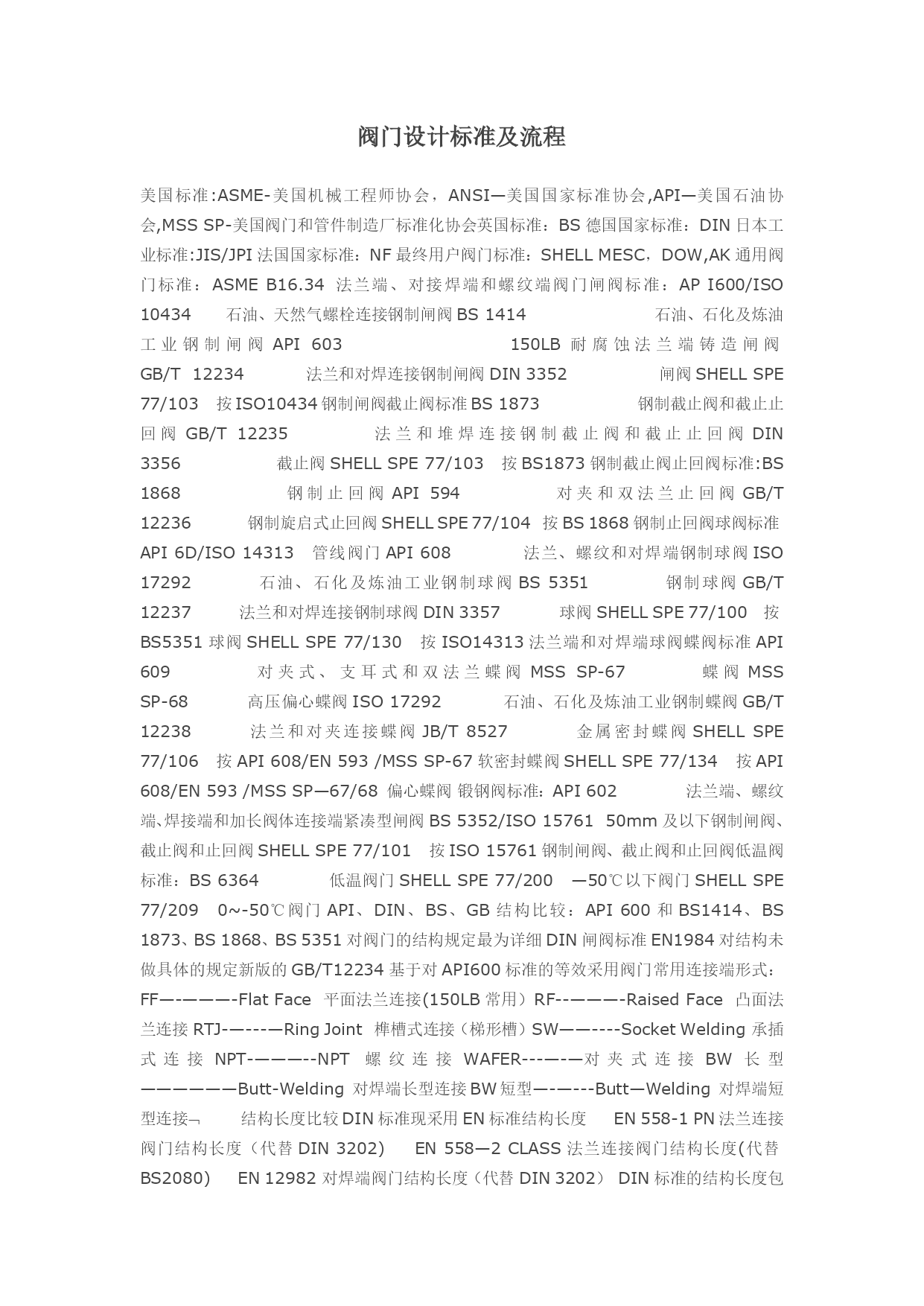

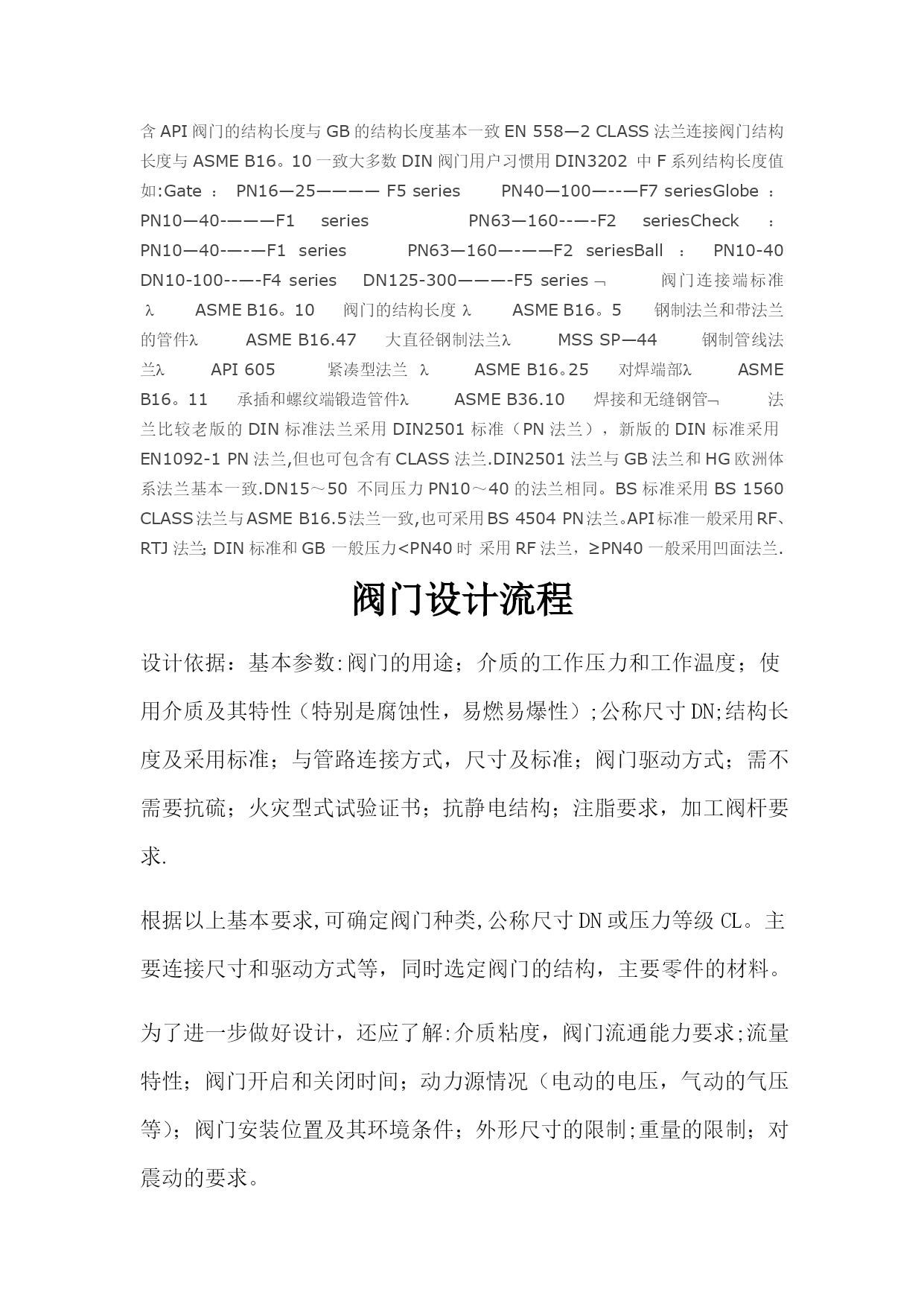

阀门设计标准及流程实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）阀门设计标准及流程美国标准:ASME-美国机械工程师协会，ANSI—美国国家标准协会,API—美国石油协会,MSSSP-美国阀门和管件制造厂标准化协会英国标准：BS德国国家标准：DIN日本工业标准:JIS/JPI法国国家标准：NF最终用户阀门标准：SHELLMESC，DOW,AK通用阀门标准：ASMEB16.34法兰端、对接焊端和螺纹端阀门闸阀标准：API600/ISO10434石油、天然气螺栓连接钢制闸阀BS1414石油、石化及炼油工业钢制闸阀API603150LB耐腐蚀法兰端铸造闸阀GB/T12234法兰和对焊连接钢制闸阀DIN3352闸阀SHELLSPE77/103按ISO10434钢制闸阀截止阀标准BS1873钢制截止阀和截止止回阀GB/T12235法兰和堆焊连接钢制截止阀和截止止回阀DIN3356截止阀SHELLSPE77/103按BS1873钢制截止阀止回阀标准:BS1868钢制止回阀API594对夹和双法兰止回阀GB/T12236钢制旋启式止回阀SHELLSPE77/104按BS1868钢制止回阀球阀标准API6D/ISO14313管线阀门API608法兰、螺纹和对焊端钢制球阀ISO17292石油、石化及炼油工业钢制球阀BS5351钢制球阀GB/T12237法兰和对焊连接钢制球阀DIN3357球阀SHELLSPE77/100按BS5351球阀SHELLSPE77/130按ISO14313法兰端和对焊端球阀蝶阀标准API609对夹式、支耳式和双法兰蝶阀MSSSP-67蝶阀MSSSP-68高压偏心蝶阀ISO17292石油、石化及炼油工业钢制蝶阀GB/T12238法兰和对夹连接蝶阀JB/T8527金属密封蝶阀SHELLSPE77/106按API608/EN593/MSSSP-67软密封蝶阀SHELLSPE77/134按API608/EN593/MSSSP—67/68偏心蝶阀锻钢阀标准：API602法兰端、螺纹端、焊接端和加长阀体连接端紧凑型闸阀BS5352/ISO1576150mm及以下钢制闸阀、截止阀和止回阀SHELLSPE77/101按ISO15761钢制闸阀、截止阀和止回阀低温阀标准：BS6364低温阀门SHELLSPE77/200—50℃以下阀门SHELLSPE77/2090~-50℃阀门API、DIN、BS、GB结构比较：API600和BS1414、BS1873、BS1868、BS5351对阀门的结构规定最为详细DIN闸阀标准EN1984对结构未做具体的规定新版的GB/T12234基于对API600标准的等效采用阀门常用连接端形式：FF—-———-FlatFace平面法兰连接(150LB常用）RF--———-RaisedFace凸面法兰连接RTJ-—---—RingJoint榫槽式连接（梯形槽）SW——----SocketWelding承插式连接NPT-———--NPT螺纹连接WAFER---—-—对夹式连接BW长型——————Butt-Welding对焊端长型连接BW短型—-—---Butt—Welding对焊端短型连接结构长度比较DIN标准现采用EN标准结构长度EN558-1PN法兰连接阀门结构长度（代替DIN3202)EN558—2CLASS法兰连接阀门结构长度(代替BS2080)EN12982对焊端阀门结构长度（代替DIN3202）DIN标准的结构长度包含API阀门的结构长度与GB的结构长度基本一致EN558—2CLASS法兰连接阀门结构长度与ASMEB16。10一致大多数DIN阀门用户习惯用DIN3202中F系列结构长度值如:Gate：PN16—25————F5seriesPN40—100—--—F7seriesGlobe：PN10—40-———F1seriesPN63—160--—-F2seriesCheck：PN10—40-—-—F1seriesPN63—160—-——F2seriesBall：PN10-40DN10-100--—-F4seriesDN125-300———-F5series阀门连接端标准ASMEB16。10阀门的结构长度ASMEB16。5钢制法兰和带法兰的管件ASMEB16.47大直径钢制法兰MSSSP—44钢制管线法兰API605紧凑型法兰ASMEB16。25对焊端部ASMEB16。11承插和螺纹端锻造管件ASMEB36.10焊接和无缝钢管法兰比较老版的DIN标准法兰采用DIN2501标准（PN法兰），新版的DIN标准采用EN1092-1PN法兰,但也可包含有CLASS法兰.DIN2501法兰与GB法兰和HG欧洲体系法兰基本一致.DN15～50不同压力PN10～40的法兰
