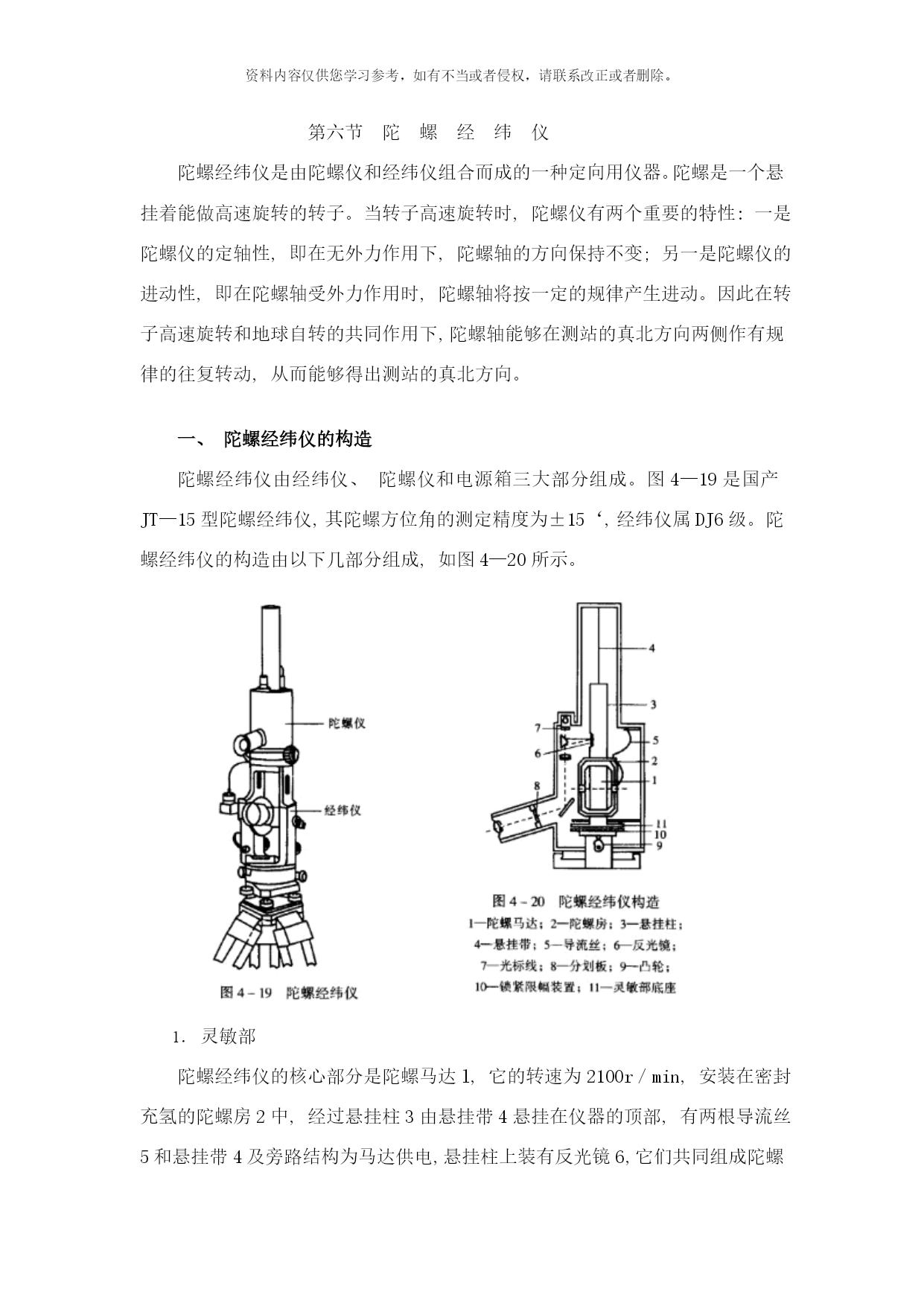

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。第六节陀螺经纬仪陀螺经纬仪是由陀螺仪和经纬仪组合而成的一种定向用仪器。陀螺是一个悬挂着能做高速旋转的转子。当转子高速旋转时,陀螺仪有两个重要的特性:一是陀螺仪的定轴性,即在无外力作用下,陀螺轴的方向保持不变;另一是陀螺仪的进动性,即在陀螺轴受外力作用时,陀螺轴将按一定的规律产生进动。因此在转子高速旋转和地球自转的共同作用下,陀螺轴能够在测站的真北方向两侧作有规律的往复转动,从而能够得出测站的真北方向。一、陀螺经纬仪的构造陀螺经纬仪由经纬仪、陀螺仪和电源箱三大部分组成。图4—19是国产JT—15型陀螺经纬仪,其陀螺方位角的测定精度为±15‘,经纬仪属DJ6级。陀螺经纬仪的构造由以下几部分组成,如图4—20所示。灵敏部陀螺经纬仪的核心部分是陀螺马达l,它的转速为2100r／min,安装在密封充氢的陀螺房2中,经过悬挂柱3由悬挂带4悬挂在仪器的顶部,有两根导流丝5和悬挂带4及旁路结构为马达供电,悬挂柱上装有反光镜6,它们共同组成陀螺仪的灵敏部。光学观测系统与支架固连的光标线7,经过反射棱镜和反光镜反射后,经过透镜成像在分划板8上。在目镜内可见到图4—21所示的影像。光标像在视场内的摆动反映了陀螺灵敏部的摆动。3．紧锁和限幅装置锁紧限幅装置用于固定灵敏部或限制它的摆动。转动仪器的外部手轮,经过凸轮9带动锁紧限幅装置10的升降,使陀螺仪灵敏部被托起(锁紧)或放下(摆动)。仪器外壳的内币行磁屏蔽罩,用于防止外界磁场的千扰,陀螺仪的底部与经纬仪的桥形支架相连。电源箱是一个直流变交流的晶体管电子设备-箱内底部为一蓄电池组,由20节镉镍电池串联而成,输出24v直流电。箱的上半部为把直流变为交流的逆变器和充电器。二、陀螺北方向值的测定冈4—11陀螺仪渎数场1．准备工作安置陀螺经纬仪于测线的一端,对中、整平,利用罗盘使望远镜指向近似北方,陀螺仪的观测臼镜和望远镜的目镜应安置在同一侧。打开电源箱,接好电缆,把操作钮旋到”照明”位置,检查电池电压,电表指针应在红区内,如此即可开始工作。粗略定向粗略定向可用罗盘进行,使视线大致指向北方。也能够用陀螺经纬仪按下列方法进行:操作钮旋向”起动”,陀螺马达起动．指示灯亮。当马达达到额定转速寸,指示灯灭。再稍等约1min即可缓慢地放下陀螺灵敏部,在观测目镜中可看到光标像在摆动。旋转经纬仪照准部进行跟踪,使摆动的光标保持与分划板零线重合。当出现光标短暂停顿时,表示已到达逆转点,使光标与分划板零线精确重合后,读经纬仪水平度盘读数户’,。此后光标将作反方向移动,继续跟踪,到另一逆转点时,读出水平度盘渎数户l此时观测完毕,可托起灵敏部,制动陀螺。取两次读数μ′1、μ′2的平均值,将照准部旋转到读数为平均值的位置上,视线即指向近似北方。此法精度可达3′左右。精密定向用经纬仪望远镜指向粗略定向得出近似北方,固定照准部,起动陀螺马达,达到额定转速后缓慢地放下灵敏部,并进行限幅。然后用微动螺旋跟踪,使分划板零线紧跟光标移动。跟踪时要平稳连续,不能忽快忽慢,避免使悬挂带产生扭力。当到达逆转点时,光标会停留片刻,此时使零线准确地与光标线重合,读出第一个逆转点的水平度盘读数μ′1。当光标作反向移动时继续跟踪,连续得出5个逆转点的读数后观测完毕,即可锁紧灵敏部,制动陀螺马达。陀螺在子午面的左右摆动,呈略有衰减的正弦波形,如图4—22所示、因此取5个逆转点凑数的平均值,就能够得出陀螺轴摆动的中心位置,也就是陀螺北的方向值Nr,平均值Nr按下式计算:用这种方法测定陀螺北的方向值称为”逆转点法”,这是最常见的方法。三、陀螺经纬仪的检验和校正1．灵敏部零位的检验和校正在陀螺马达没有起动的情况下放下灵敏部,灵敏部在受悬挂带和导流丝的弹性作用下也会产生摆动,其平衡位置称为悬带零位。该零位应与分划板上”0”线重合,否则就存在零位偏差,使所测陀螺北方向值带有误差。零位检验方法如下:陀螺经纬仪整平后,固定照准部,在不启动陀螺马达时放下灵敏部。观测目镜中光标的摆动,连续取5次光标摆动到左右端点时在分划板上的读数,设为a1、a2、a3、a4、a5,读数估读至0．1格。按下式计算零位偏差,即a0=(a1+3a2+4a3+3a4+a5)(4-49)零位偏差小于±0．5格时可不予考虑,否则就应对仪器进行校正。校正时可旋下仪器上部的外罩,拨动顶端的校正螺旋,使之满足要求。一般要求在精密定向之前和之后都要进行灵敏部零位的检验。2,仪器常数的测定如果测线的方向值为X,陀螺北的方向值为Nr,则两方向之差就是测线的陀螺方位角Ar,即Ar=X﹣Nr(4—50)在理想的条件下,测线的陀螺方位角应该和它的真方位角一致,但由于仪器制造
