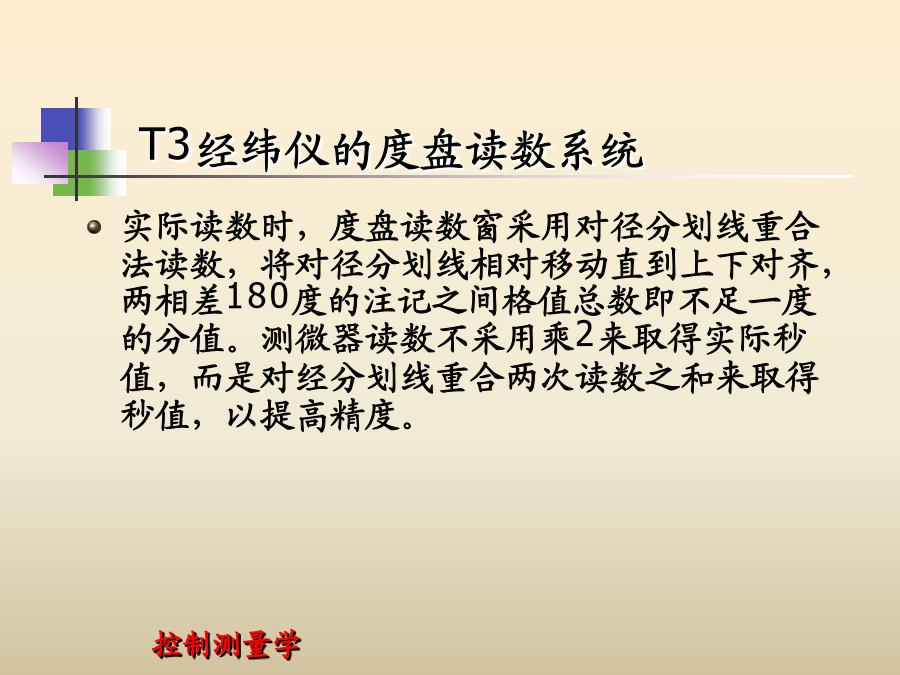

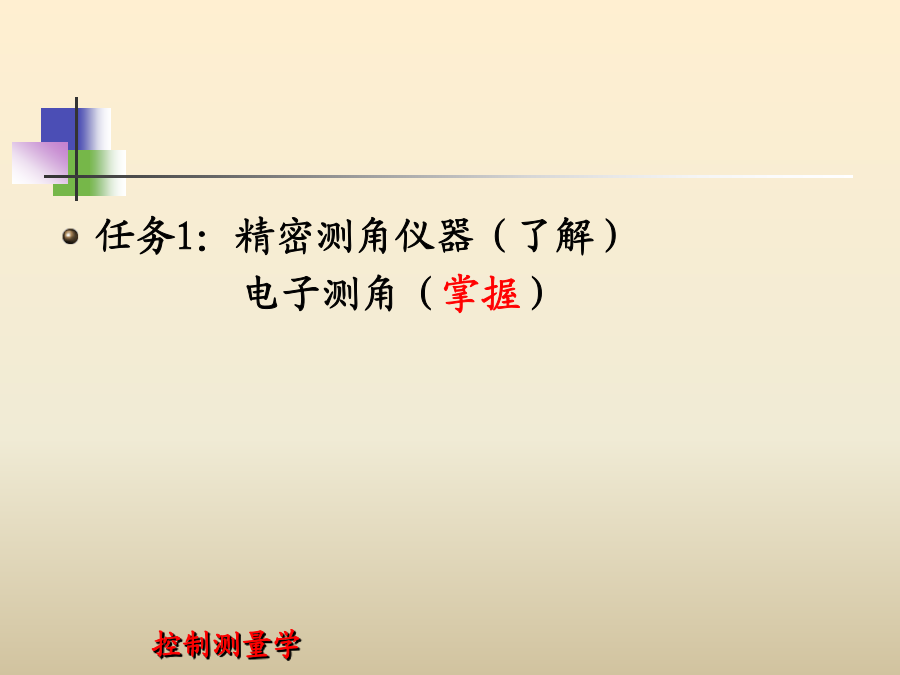

任务1：精密测角仪器（了解）电子测角（掌握）WILDT3的构造特点WILDT3的构造特点WILDT3的构造特点WILDT3的构造特点T3经纬仪的度盘读数系统T3经纬仪的度盘读数系统T3经纬仪的度盘读数系统T3经纬仪的度盘读数系统T3经纬仪的度盘读数系统正面读数设备：采用对径分划线影象符合读数装置读数规则：转动测微手轮，使度盘正、倒像分划线精密重合。由靠近视场中央读出上排正像左边分划线的度数，即30°。数出上排的正像30°与下排倒像210°之间的格数再乘以10′，就是整十分的数值，即20′。在旁边小窗中读出小于10′的分、秒数。测微尺分划影像左侧的注记数字是分数，右侧的注记数字1、2、3、4、5是秒的十位数，即分别为10″、20″、30″、40″、50″。将以上数值相加就得到整个读数。度盘读数为：165°38′15.4″竖直度盘的刻划与水平度盘基本相同，但其注字随仪器构造的不同分为顺时针和逆时针两种形式。TDJ2精密经纬仪主要技术参数TDJ2精密经纬仪主要技术参数DJ2型光学经纬仪的读数方法思考题J2光学经纬仪的构造复习题复习题复习题本章习题
