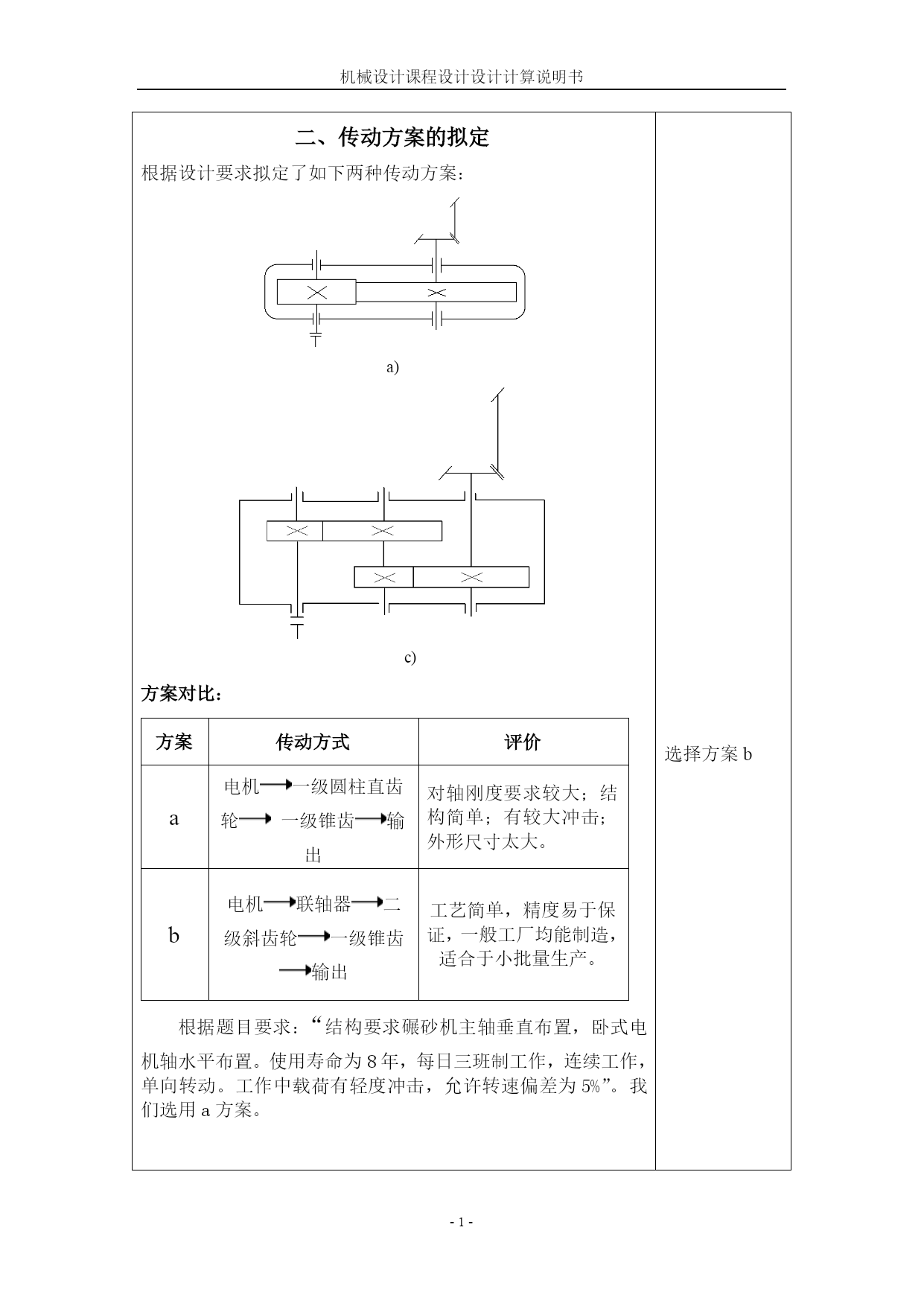

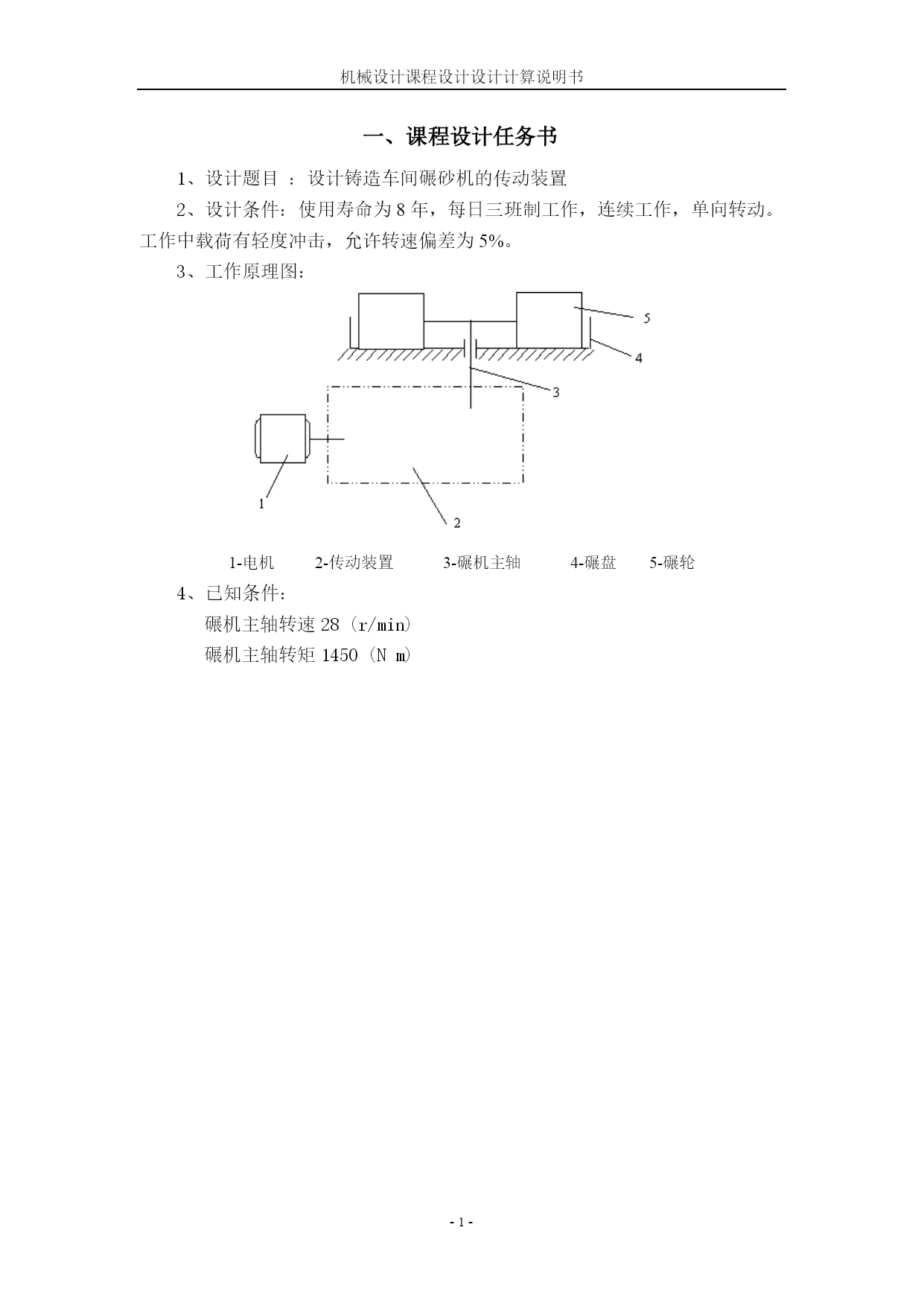

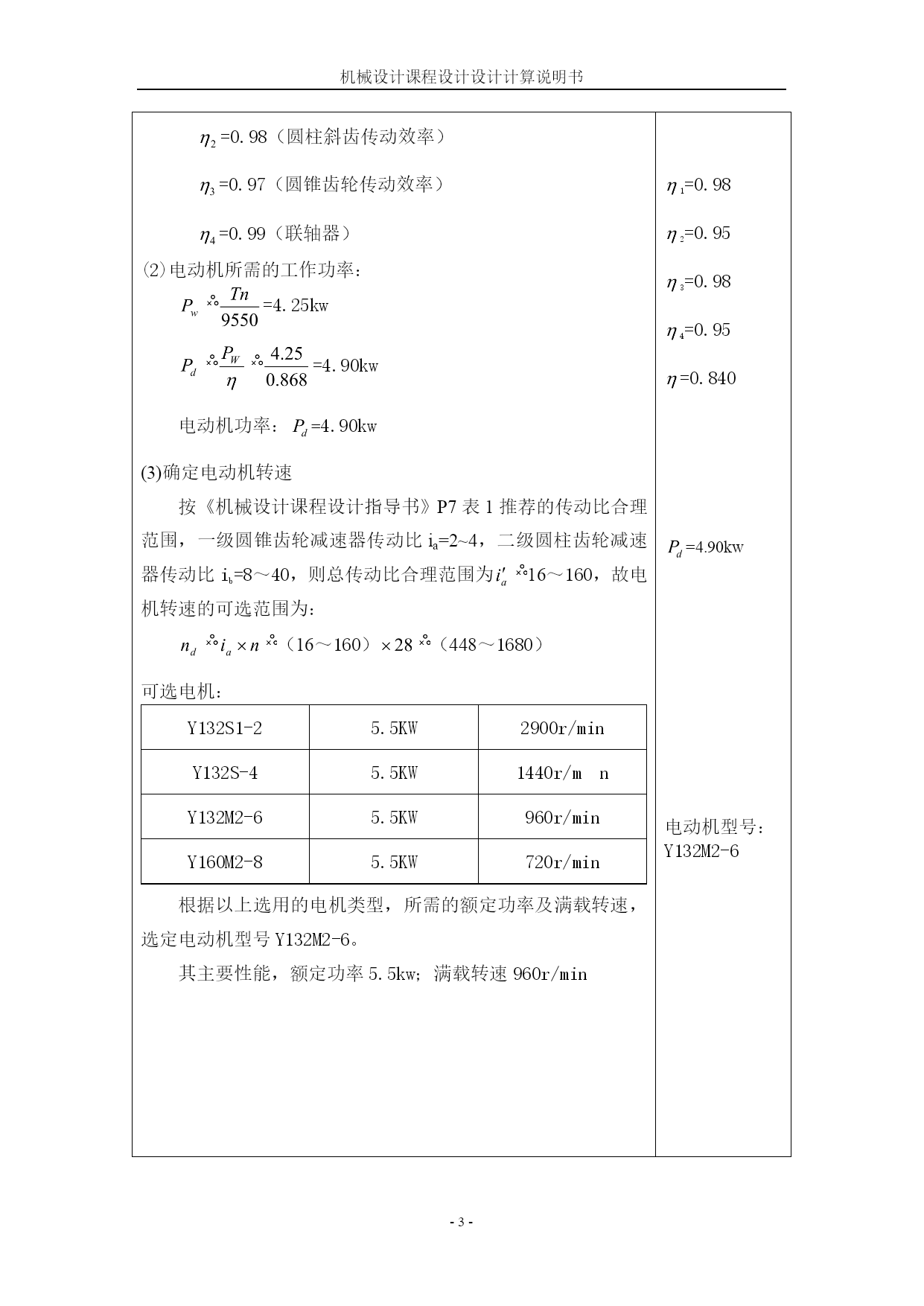

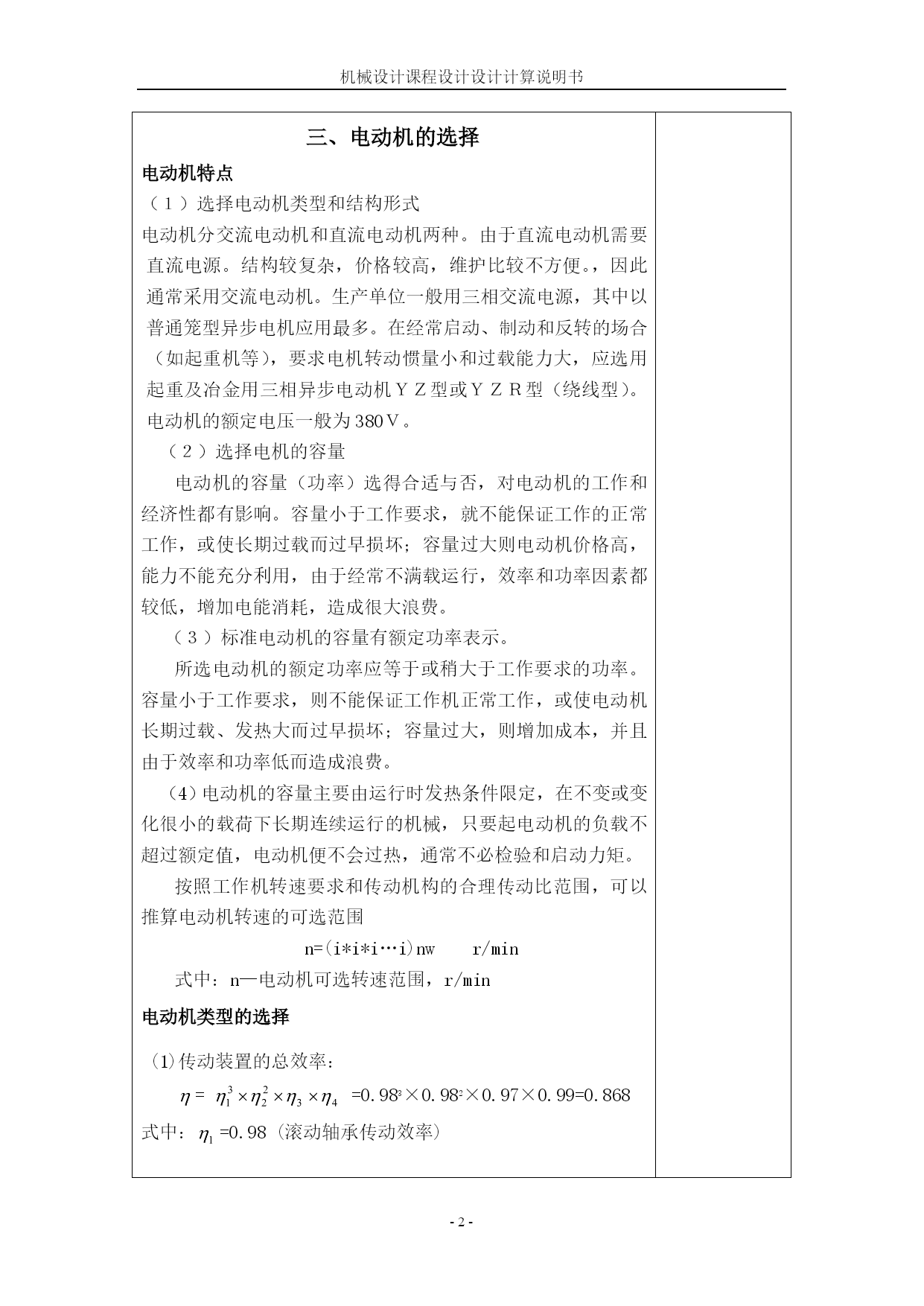

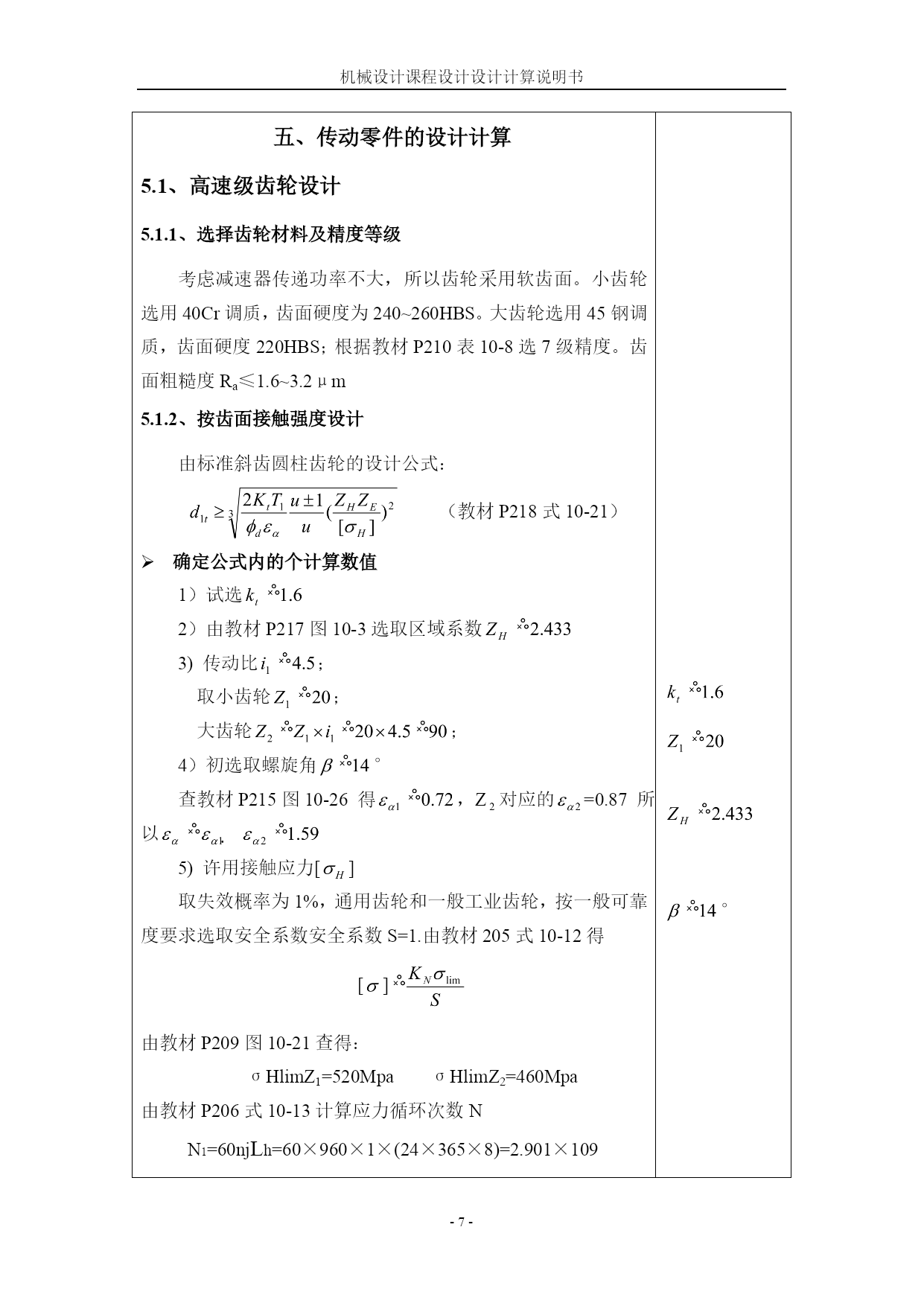

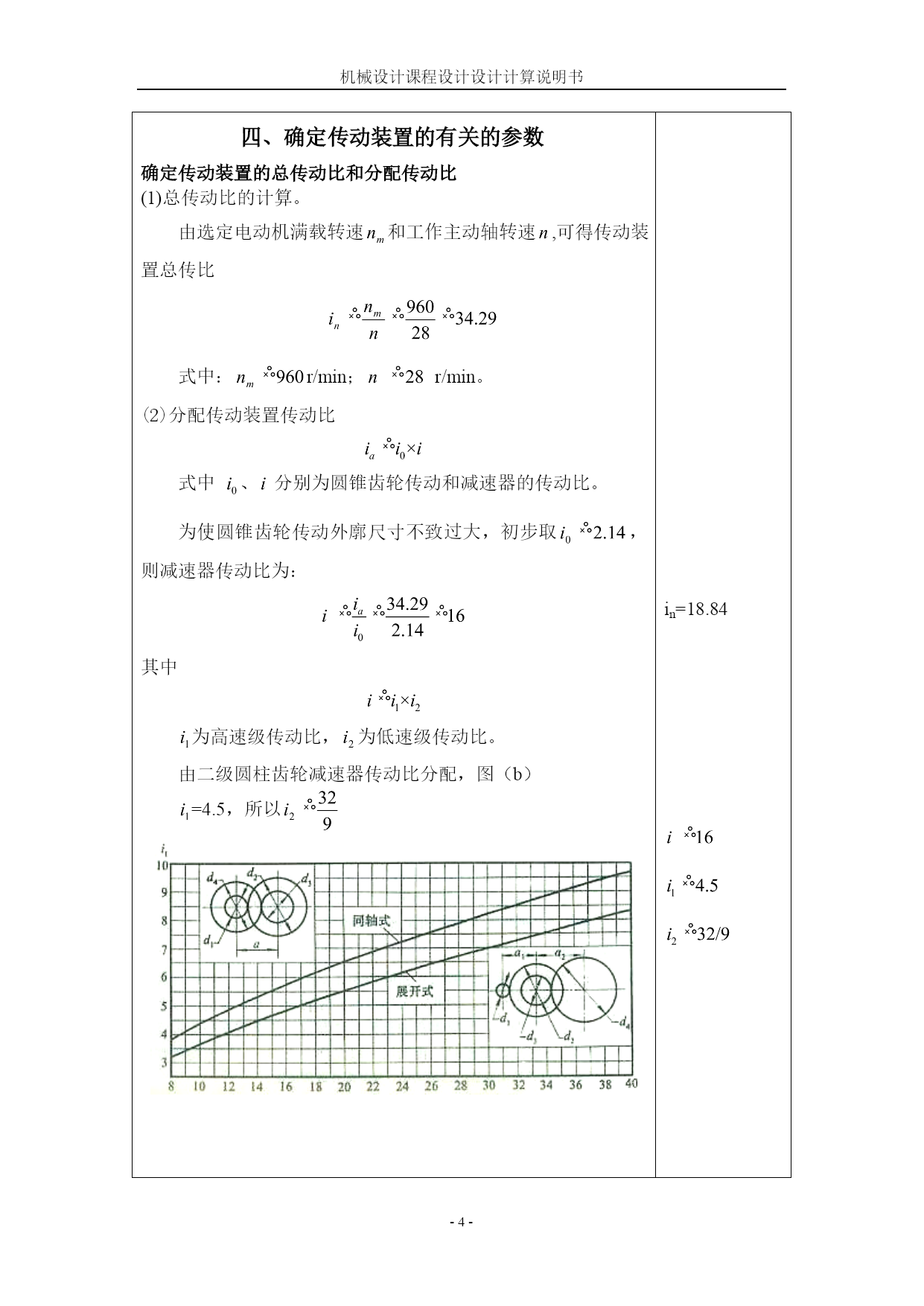

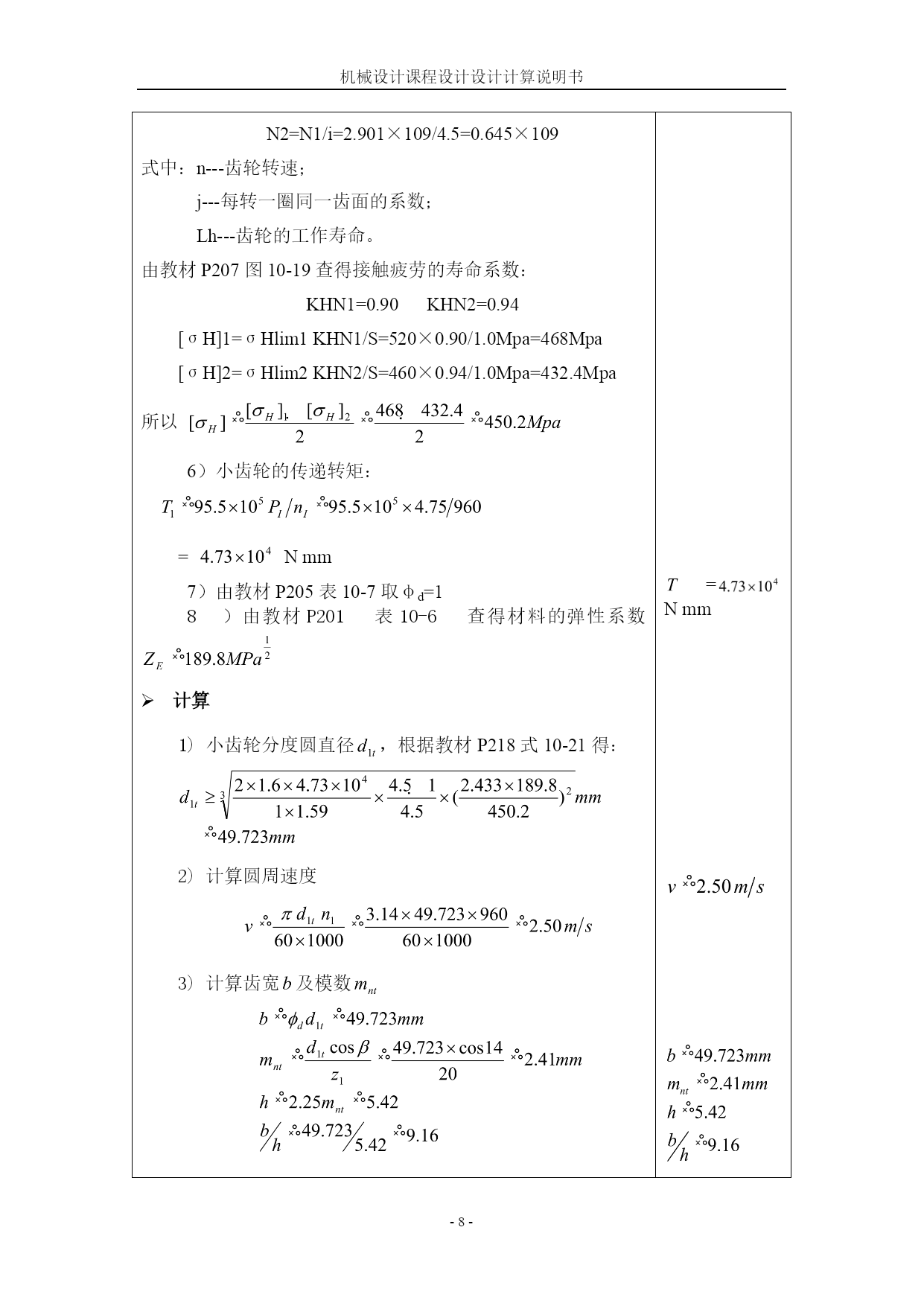

机械设计课程设计设计计算说明书目录TOC\o\h\z\uHYPERLINK\l"_Toc246465139"一、课程设计任务书PAGEREF_Toc246465139\h-1-HYPERLINK\l"_Toc246465140"二、传动方案的拟定PAGEREF_Toc246465140\h-1-HYPERLINK\l"_Toc246465141"三、电动机的选择PAGEREF_Toc246465141\h-2-HYPERLINK\l"_Toc246465143"四、确定传动装置的有关的参数PAGEREF_Toc246465143\h-4-HYPERLINK\l"_Toc246465146"五、传动零件的设计计算PAGEREF_Toc246465146\h-7-HYPERLINK\l"_Toc246465147"六、轴的设计计算PAGEREF_Toc246465147\h-20-HYPERLINK\l"_Toc246465148"七、滚动轴承的选择及校核计算PAGEREF_Toc246465148\h-28-HYPERLINK\l"_Toc246465149"八、连接件的选择PAGEREF_Toc246465149\h-31-HYPERLINK\l"_Toc246465150"九、减速箱的附件选择PAGEREF_Toc246465150\h-34-HYPERLINK\l"_Toc246465151"十、润滑及密封PAGEREF_Toc246465151\h-36-HYPERLINK\l"_Toc246465152"十一、减速箱的附件选择PAGEREF_Toc246465152\h-37-HYPERLINK\l"_Toc246465153"十二、课程设计小结PAGEREF_Toc246465153\h-39-HYPERLINK\l"_Toc246465154"十三、参考资料PAGEREF_Toc246465154\h-40-PAGE-1-一、课程设计任务书1、设计题目：设计铸造车间碾砂机的传动装置2、设计条件：使用寿命为8年，每日三班制工作，连续工作，单向转动。工作中载荷有轻度冲击，允许转速偏差为5%。3、工作原理图：1-电机2-传动装置3-碾机主轴4-碾盘5-碾轮4、已知条件：碾机主轴转速28(r/min)碾机主轴转矩1450(Nm)PAGE-41-二、传动方案的拟定根据设计要求拟定了如下两种传动方案：a)c)方案对比：方案传动方式评价a电机一级圆柱直齿轮一级锥齿输出对轴刚度要求较大；结构简单；有较大冲击；外形尺寸太大。b电机联轴器二级斜齿轮一级锥齿输出工艺简单，精度易于保证，一般工厂均能制造，适合于小批量生产。根据题目要求：“结构要求碾砂机主轴垂直布置，卧式电机轴水平布置。使用寿命为8年，每日三班制工作，连续工作，单向转动。工作中载荷有轻度冲击，允许转速偏差为5%”。我们选用a方案。三、电动机的选择电动机特点（１）选择电动机类型和结构形式电动机分交流电动机和直流电动机两种。由于直流电动机需要直流电源。结构较复杂，价格较高，维护比较不方便。，因此通常采用交流电动机。生产单位一般用三相交流电源，其中以普通笼型异步电机应用最多。在经常启动、制动和反转的场合（如起重机等），要求电机转动惯量小和过载能力大，应选用起重及冶金用三相异步电动机ＹＺ型或ＹＺＲ型（绕线型）。电动机的额定电压一般为380Ｖ。（２）选择电机的容量电动机的容量（功率）选得合适与否，对电动机的工作和经济性都有影响。容量小于工作要求，就不能保证工作的正常工作，或使长期过载而过早损坏；容量过大则电动机价格高，能力不能充分利用，由于经常不满载运行，效率和功率因素都较低，增加电能消耗，造成很大浪费。（３）标准电动机的容量有额定功率表示。所选电动机的额定功率应等于或稍大于工作要求的功率。容量小于工作要求，则不能保证工作机正常工作，或使电动机长期过载、发热大而过早损坏；容量过大，则增加成本，并且由于效率和功率低而造成浪费。（4）电动机的容量主要由运行时发热条件限定，在不变或变化很小的载荷下长期连续运行的机械，只要起电动机的负载不超过额定值，电动机便不会过热，通常不必检验和启动力矩。按照工作机转速要求和传动机构的合理传动比范围，可以推算电动机转速的可选范围n=(i*i*i…i)nwr/min式中：n—电动机可选转速范围，r/min电动机类型的选择(1)传动装置的总效率：==
