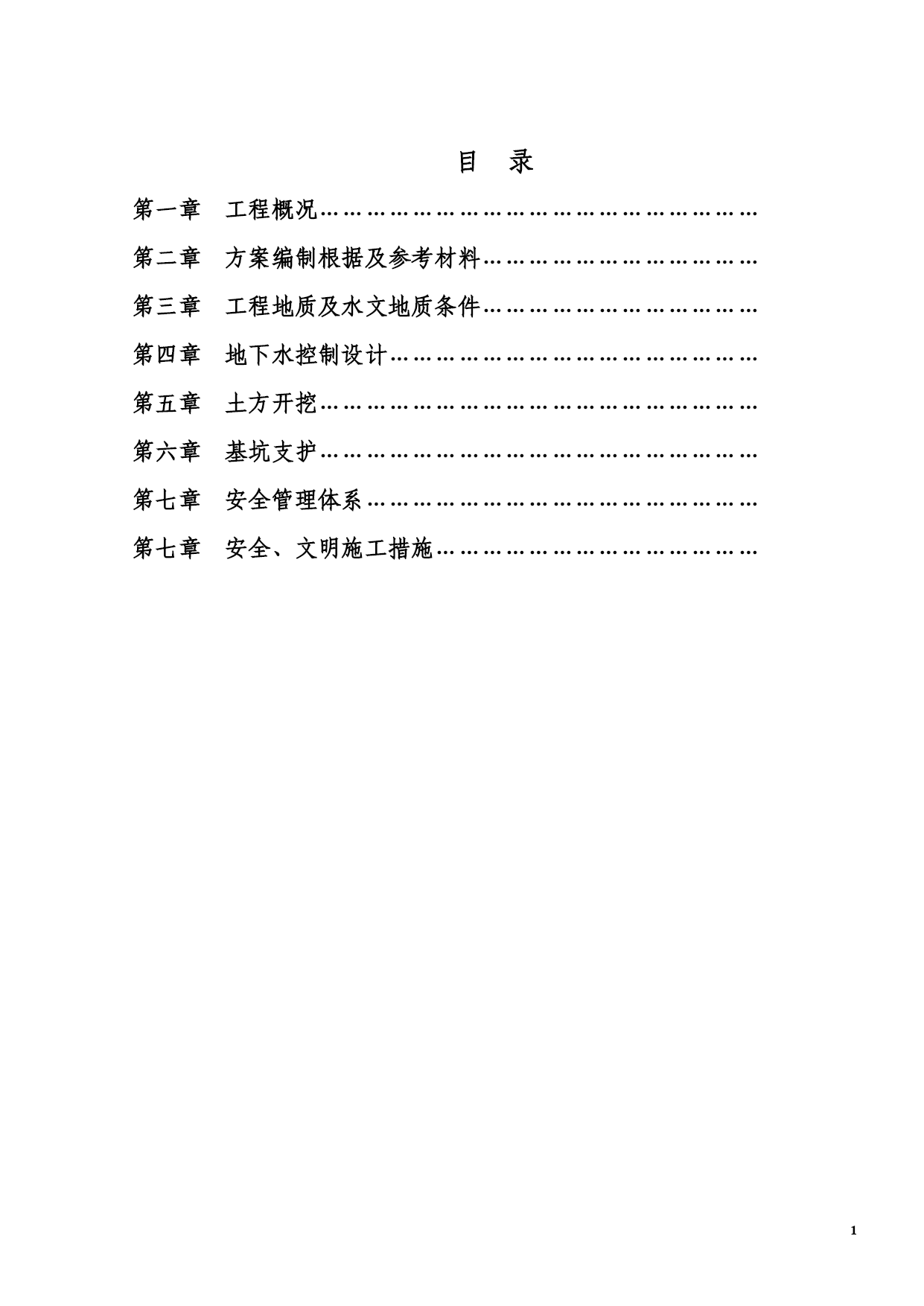

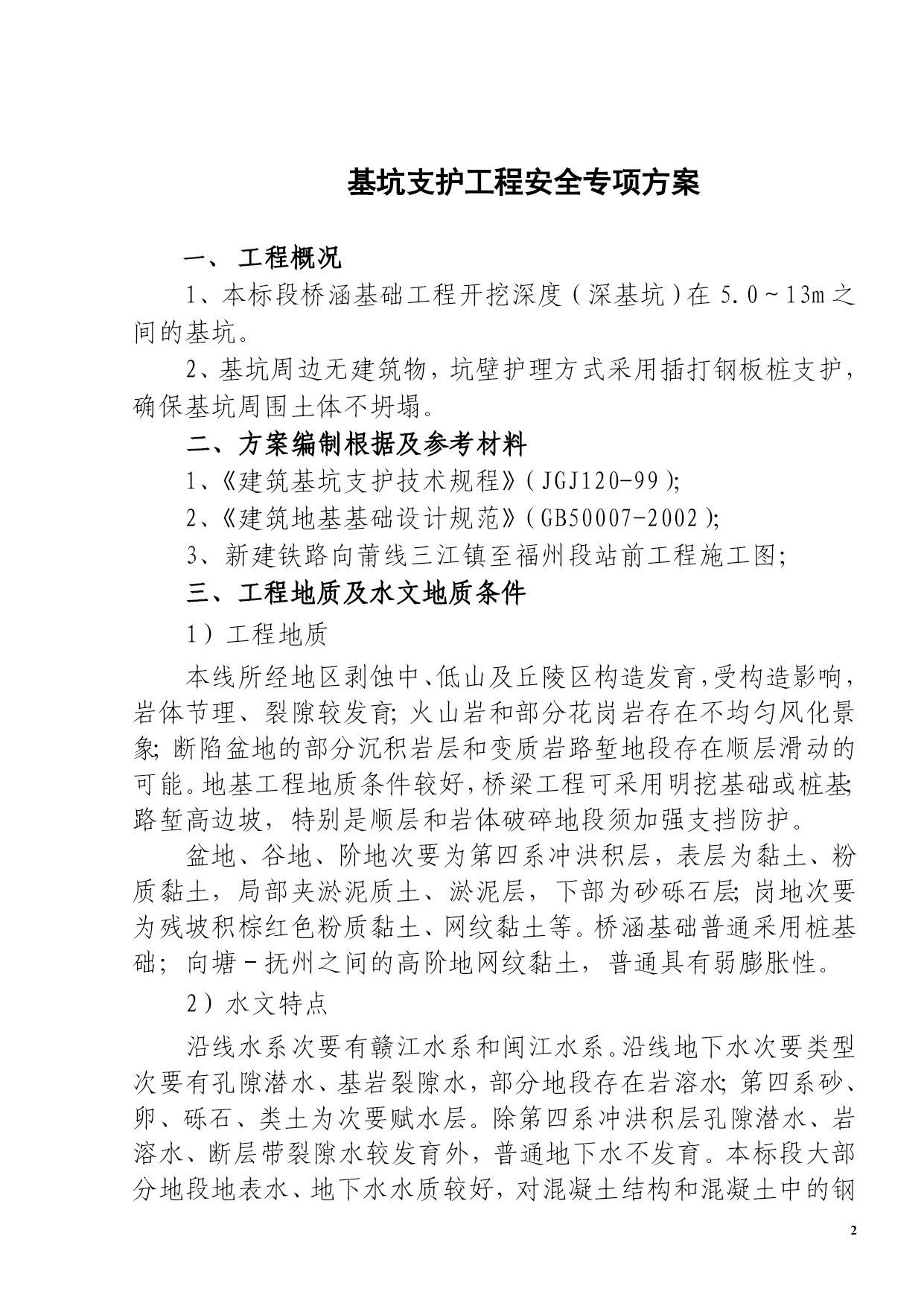

PAGEPAGE14目录第一章工程概况…………………………………………………第二章方案编制根据及参考材料………………………………第三章工程地质及水文地质条件………………………………第四章地下水控制设计…………………………………………第五章土方开挖…………………………………………………第六章基坑支护…………………………………………………第七章安全管理体系……………………………………………第七章安全、文明施工措施……………………………………基坑支护工程安全专项方案工程概况1、本标段桥涵基础工程开挖深度（深基坑）在5.0～13m之间的基坑。2、基坑周边无建筑物，坑壁护理方式采用插打钢板桩支护，确保基坑周围土体不坍塌。二、方案编制根据及参考材料1、《建筑基坑支护技术规程》（JGJ120-99）；2、《建筑地基基础设计规范》（GB50007-2002）；3、新建铁路向莆线三江镇至福州段站前工程施工图；三、工程地质及水文地质条件1）工程地质本线所经地区剥蚀中、低山及丘陵区构造发育，受构造影响，岩体节理、裂隙较发育；火山岩和部分花岗岩存在不均匀风化景象；断陷盆地的部分沉积岩层和变质岩路堑地段存在顺层滑动的可能。地基工程地质条件较好，桥梁工程可采用明挖基础或桩基；路堑高边坡，特别是顺层和岩体破碎地段须加强支挡防护。盆地、谷地、阶地次要为第四系冲洪积层，表层为黏土、粉质黏土，局部夹淤泥质土、淤泥层，下部为砂砾石层；岗地次要为残坡积棕红色粉质黏土、网纹黏土等。桥涵基础普通采用桩基础；向塘－抚州之间的高阶地网纹黏土，普通具有弱膨胀性。2）水文特点沿线水系次要有赣江水系和闽江水系。沿线地下水次要类型次要有孔隙潜水、基岩裂隙水，部分地段存在岩溶水；第四系砂、卵、砾石、类土为次要赋水层。除第四系冲洪积层孔隙潜水、岩溶水、断层带裂隙水较发育外，普通地下水不发育。本标段大部分地段地表水、地下水水质较好，对混凝土结构和混凝土中的钢筋无腐蚀性，对钢结构有弱腐蚀性；局部地段地表水、地下水水质较差，对混凝土具弱腐蚀性。四、地下水控制设计1、水位控制设计（1）、水位降深基坑中心处水位降深：式中：s——要求降低的水位（m）；D——基坑开挖深度（m），D取9m；dw——地下水位埋深（m），为5m；sw——降下后的水位与基坑底距离（m）为4m。计算得s=8.0m（2）、影响半径估算轻型井点降水的影响半径：式中r——井点降水的影响半径（m）；s——要求降低的水位（m），取8.0m；K——浸透系数，取2m/d。计算得r=113m。（3）、等效半径=0.29(l+b)式中：——假想大井等效半径；l，b——基坑的长（47m）、宽（17m）。计算得r0=18.6m。（4）、承压—潜水非残缺井每天总涌水量Q=2.73k*MS/(LG(1+R/))式中：Q——涌水量；K，r，——同前；M——含水层厚度，取11.5m；计算得Q=591m3/d。（5）、单个管井（3.5寸小井）抽水量式中：qo——单个管井极限抽水量；rs——管井内部半径（cm），取30cm；l——水入滤水管高度（m），取1m；计算得qo=142m3/d。（6）、管井数量n=1.1*Q/qo式中：n——井点管数量；计算得n=4.6根,取5个井。满足要求。2、降水井设计（1）、降水井布置结合工程实地情况，按设计方案合理布置。（2）、设计成孔井径成井孔径为600以上，以确保填砾厚度。（3）、井管结构为降水井采用内径为300mm，外径360mm的钢筋砼井管，其中包括滤水管（掺丝，可很好控制抽水时出水的含砂率）和井壁管(每根井管长度均为2.5m)。3、抽水装备选择可选择QJ型潜水泵，根据计算结果和设计降深选择合适流量和扬程的潜水泵，拟采用32～50m3/h，扬程26m的潜水泵。同时为了保证邻近建筑物的安全，必要时进行地下水的回灌。4、降水施工工艺（1）、测量放线根据甲方现场给定的基础平面图和设计方案，结合工地现场周边环境，测量放出各井位，并打入木桩。（2）、成孔采用CZ－22型冲击钻机成井，泥浆护壁工艺成孔。钻机就位安装好后，核对井位，确定无误后，人工开挖0.5m深，埋好护壁管，管径700mm，护壁管埋设终了后开始钻进成孔，采用泥浆护壁，保持孔内泥浆高度，防止垮孔。（3）、吊装井管经现场技术负责人验收合格后，用抽筒清孔，吊装井管。井管之间焊接牢固，并保证垂直度。（4）、井结构降水井上部8.0米井壁管，下部1.0米滤水管。（5）、填砾在井管外填入规格1～3cm砾石滤料，填砾厚度12cm，填至井口。
