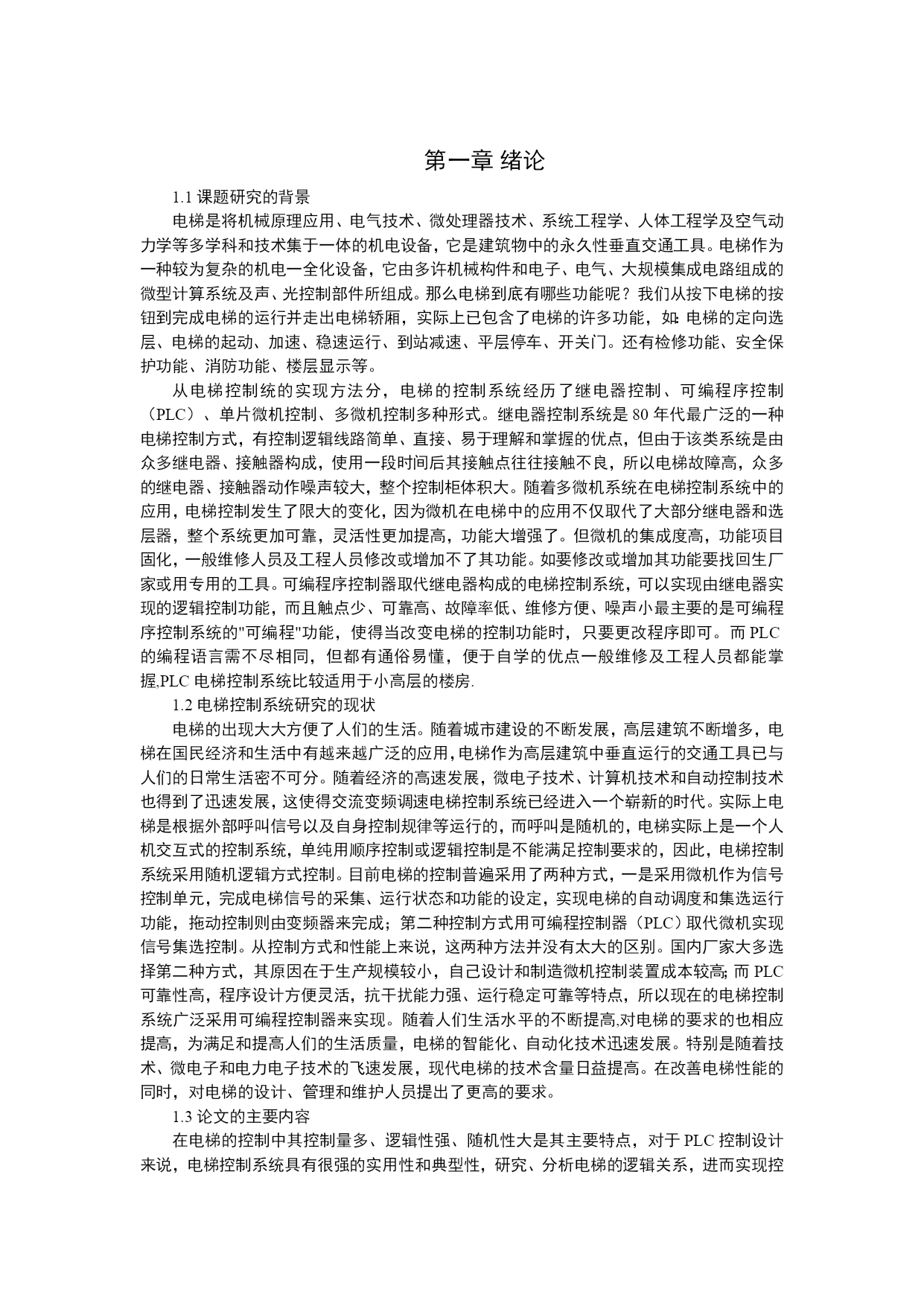

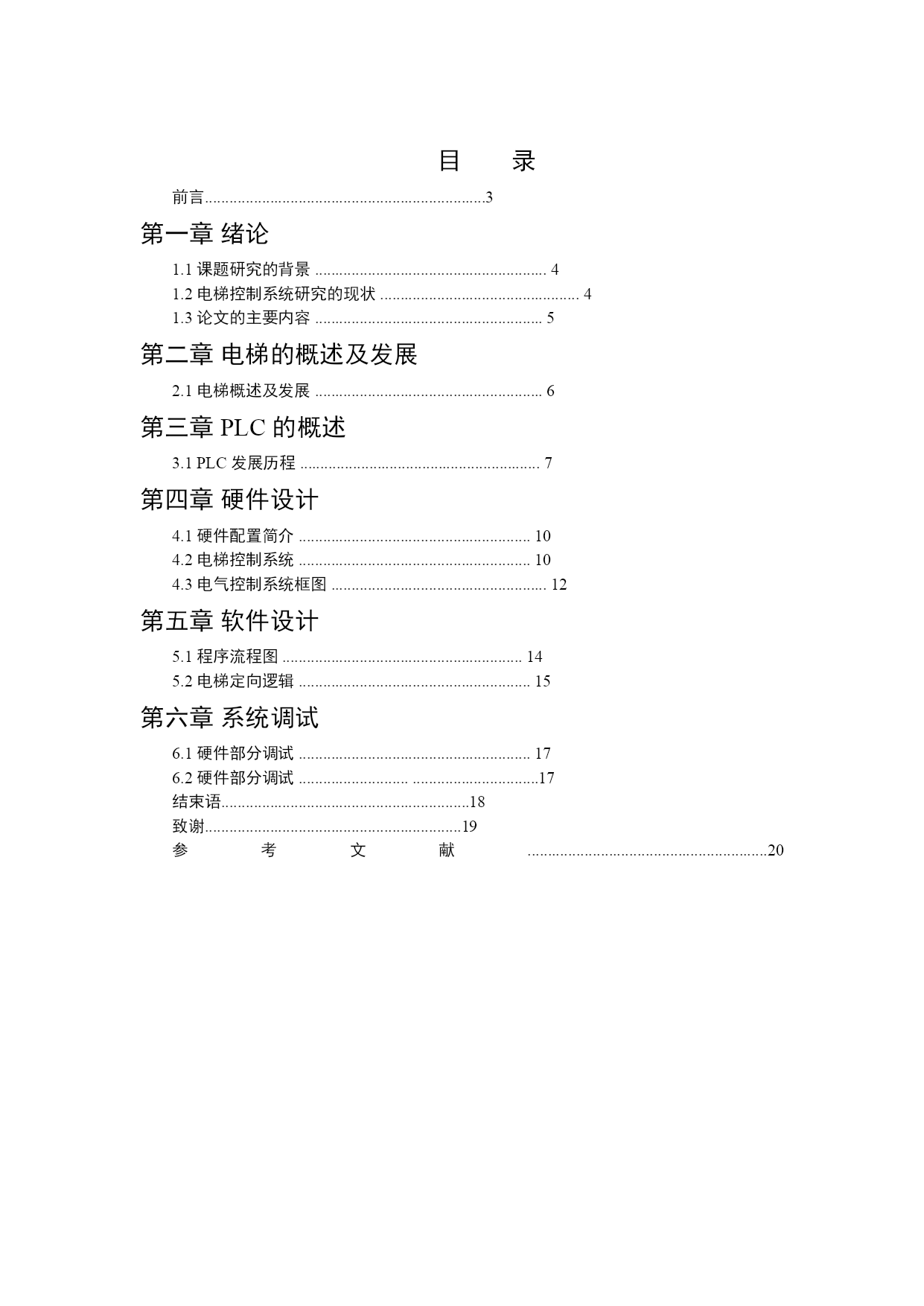

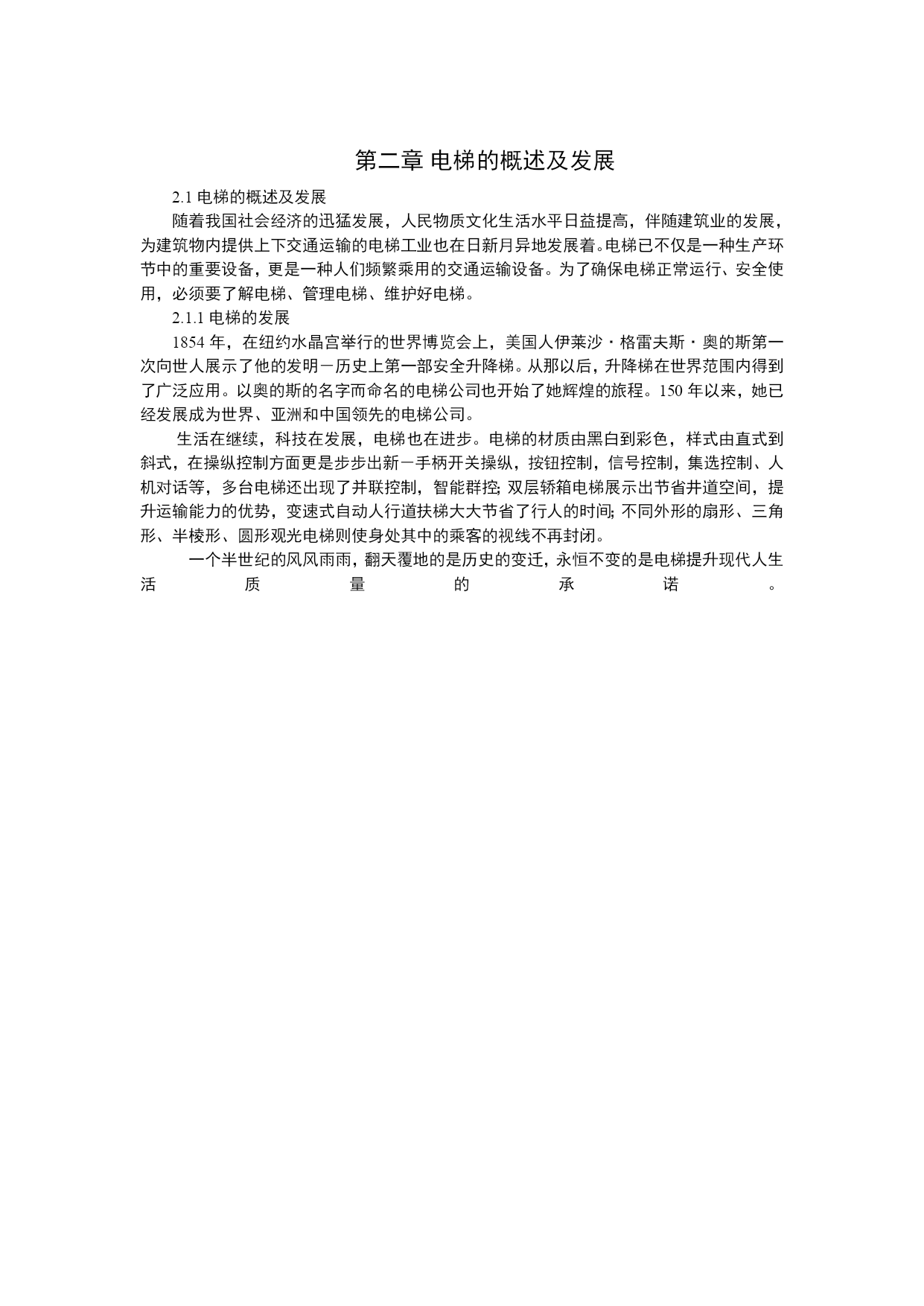

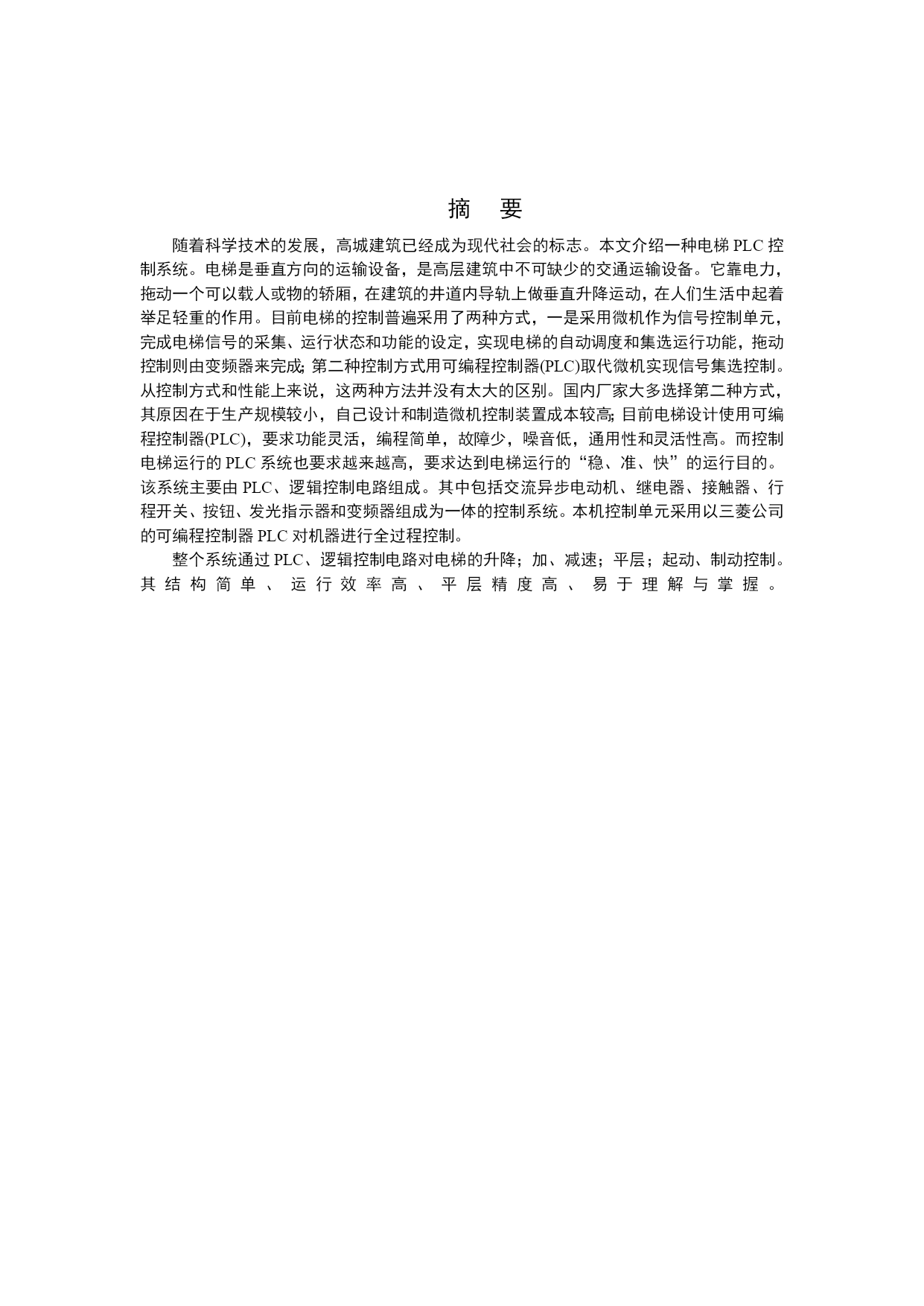

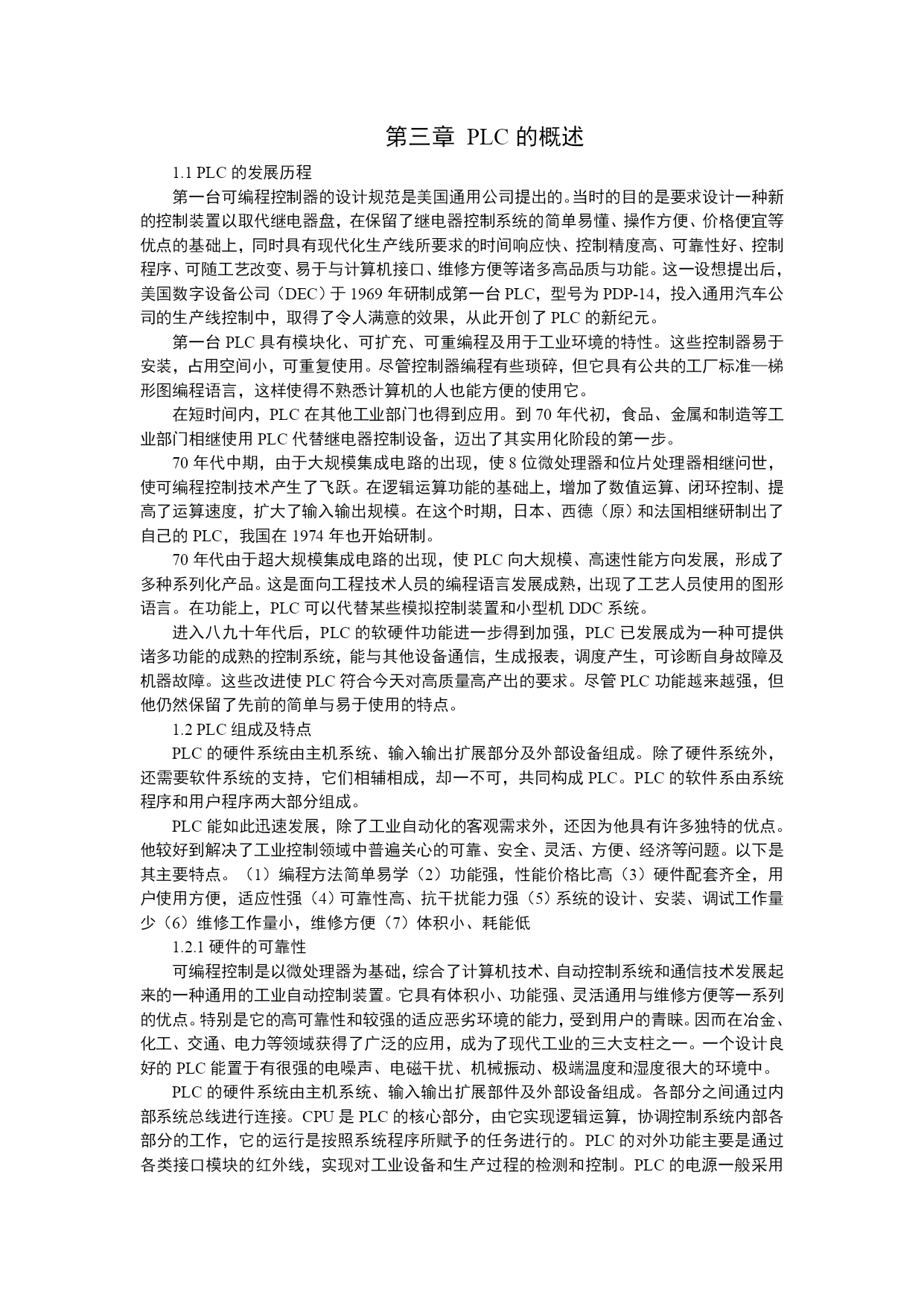

山东英才学院毕业论文（设计）课题名称电梯的PLC控制系统的设计专业2012机电一体化学号120301010211姓名指导教师摘要随着科学技术的发展，高城建筑已经成为现代社会的标志。本文介绍一种电梯PLC控制系统。电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道内导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器(PLC)取代微机实现信号集选控制。从控制方式和性能上来说，这两种方法并没有太大的区别。国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；目前电梯设计使用可编程控制器(PLC)，要求功能灵活，编程简单，故障少，噪音低，通用性和灵活性高。而控制电梯运行的PLC系统也要求越来越高，要求达到电梯运行的“稳、准、快”的运行目的。该系统主要由PLC、逻辑控制电路组成。其中包括交流异步电动机、继电器、接触器、行程开关、按钮、发光指示器和变频器组成为一体的控制系统。本机控制单元采用以三菱公司的可编程控制器PLC对机器进行全过程控制。整个系统通过PLC、逻辑控制电路对电梯的升降；加、减速；平层；起动、制动控制。其结构简单、运行效率高、平层精度高、易于理解与掌握。目录前言.....................................................................3第一章绪论1.1课题研究的背景.........................................................41.2电梯控制系统研究的现状.................................................41.3论文的主要内容........................................................5第二章电梯的概述及发展2.1电梯概述及发展........................................................6第三章PLC的概述3.1PLC发展历程...........................................................7第四章硬件设计4.1硬件配置简介.........................................................104.2电梯控制系统.........................................................104.3电气控制系统框图.....................................................12第五章软件设计5.1程序流程图...........................................................145.2电梯定向逻辑.........................................................15第六章系统调试6.1硬件部分调试.........................................................176.2硬件部分调试..........................................................17结束语.............................................................18致谢...............................................................19参考文献...........................................................20前言随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。目前电梯的控制普遍采用了两种方
