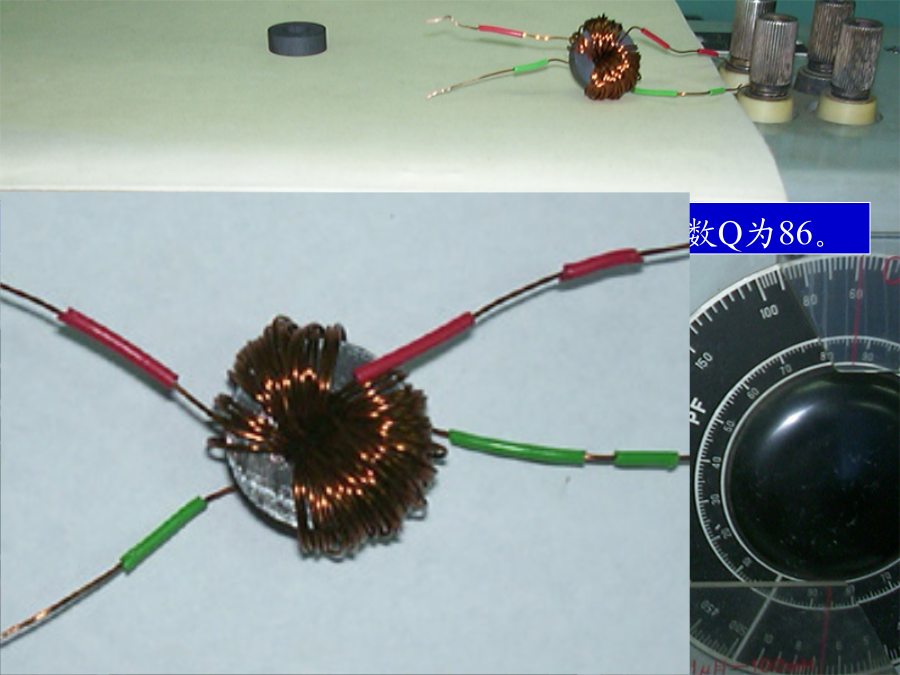

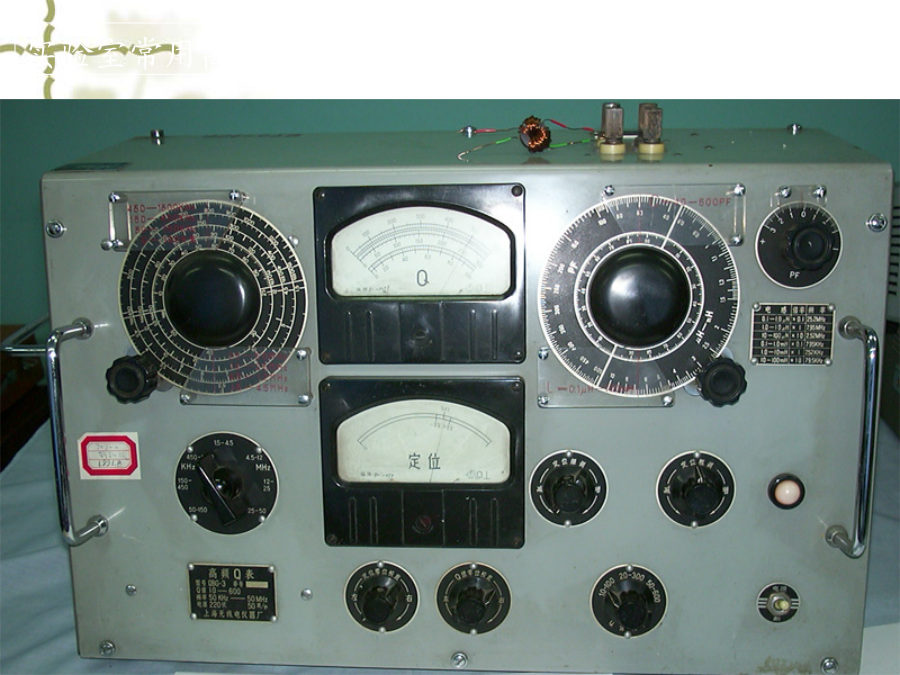

图示单口网络的电压电流关系为图(b)单口网络的电压电流关系为综上所述，耦合电感串联时的等效电感为如果能用仪器测量实际耦合线圈顺接串联和反接串联时的电感L’和L”，则可用式(13－10)算出其互感值，这是测量互感量值的一种方法。还可根据电感值较大(或较小)时线圈的连接情况来判断其同名端。耦合线圈参数的测量实验室常用高频Q表来测量电感线圈和耦合电感的参数。测量60匝的初级线圈电感为0.66mH，品质因数Q为86。测量30匝的次级线圈电感为0.17mH，品质因数Q为100。测量耦合电感线圈顺接串联时的等效电感为1.25mH，品质因数Q＝150。测量耦合电感线圈反接串联时的等效电感为0.21mH，品质因数Q＝50。根据以上测量的耦合电感线圈顺接串联等效电感L´=1.25mH和耦合电感线圈反接串联时的等效电感L"＝0.21mH。可以计算出耦合电感的互感为研究耦合电感的并联。图(a)表示同名端并联的情况。可以求得耦合电感异名端并联[图(b)]的等效电感为综合所述，得到耦合电感并联时的等效电感为为了说明耦合电感的耦合程度，定义一个耦合因数在前面的实验中已经测量出上图所示耦合电感初级线圈自电感L1=0.66mH和耦合电感线圈次级的等效自电感L2＝0.17mH。由此可以计算出该耦合线圈的耦合系数为例13-2图13-9电路原已稳定。已知R=20，L1=L2=4H，k=0.25,US=8V。t=0时开关闭合，求t>0时的i(t)和u(t)。得到图(b)的等效电路。用三要素法求得电流和电压为思考与练习13-2-l已知耦合电感的L1=6H,L2=4H,M=3H。试求耦合电感串联和并联的等效电感以及耦合因数。13-2-2图示变压器的初级由两个额定电压为110V的绕组构成。若要接入220V电源工作，问这两个绕组应如何连接?若连接错误，会发生什么情况?
