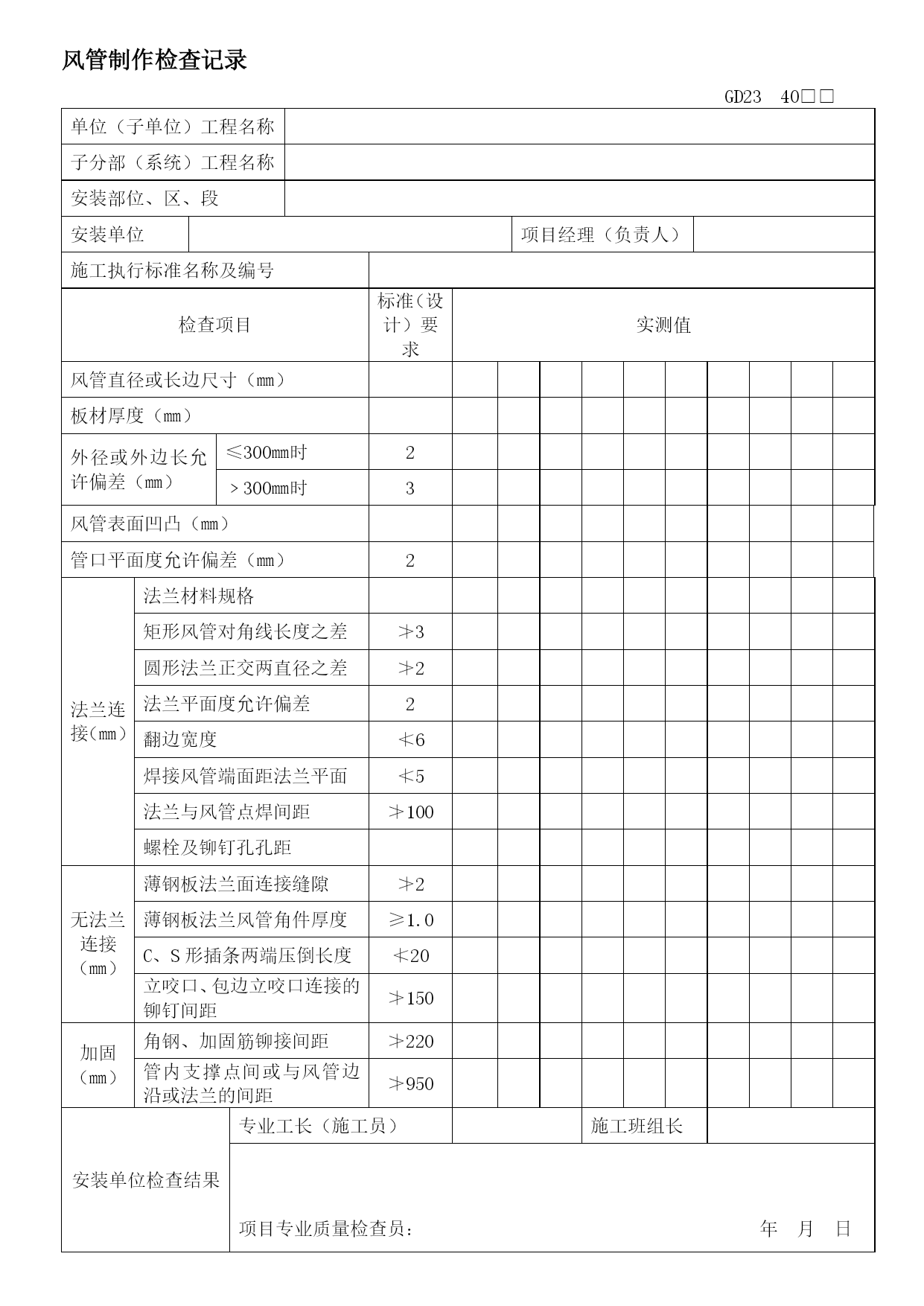

施工过程记录表优质资料(可以直接使用，可编辑优质资料，欢迎下载）风管制作检查记录GD2340□□单位（子单位）工程名称子分部（系统）工程名称安装部位、区、段安装单位项目经理（负责人）施工执行标准名称及编号检查项目标准（设计）要求实测值风管直径或长边尺寸（㎜）板材厚度（㎜）外径或外边长允许偏差（㎜）≤300㎜时2﹥300㎜时3风管表面凹凸（㎜）管口平面度允许偏差（㎜）2法兰连接（㎜）法兰材料规格矩形风管对角线长度之差≯3圆形法兰正交两直径之差≯2法兰平面度允许偏差2翻边宽度≮6焊接风管端面距法兰平面≮5法兰与风管点焊间距≯100螺栓及铆钉孔孔距无法兰连接（㎜）薄钢板法兰面连接缝隙≯2薄钢板法兰风管角件厚度≥1.0C、S形插条两端压倒长度≮20立咬口、包边立咬口连接的铆钉间距≯150加固（㎜）角钢、加固筋铆接间距≯220管内支撑点间或与风管边沿或法兰的间距≯950安装单位检查结果专业工长（施工员）施工班组长项目专业质量检查员：年月日风管安装检查记录GD2341□□单位（子单位）工程名称子部分（系统）工程名称安装部位、区、段安装单位项目经理（负责人）施工执行标准名称及编号检查项目标准（设计要求）实测值支吊架间距（m）水平管风管直径或长边长≤400㎜≯4（5）风管直径或长边长＞400㎜≯3（3.75）薄钢板风管≯3风管直径或长边长＞2500㎜垂直管金属风管≯4非金属风管≯3风管直径或长边长＞2500㎜明装风管㎜水平度每米允许偏差≤3总偏差≤20垂直度每米允许偏差≤2总偏差≤20风口水平度偏差≯3/1000垂直度偏差≯3/1000标高偏差（㎜）≯10安装单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日注：括号内数字为螺旋风管的规范要求风管漏光、漏风量测试记录GD2342□□单位（子单位）工程名称子分部（系统）工程名称安装单位项目经理（负责人）施工执行标准名称及编号风管材质工作压力（Pa）试验项目漏光测试漏风量测试测试内容试验部位接缝总长度（m）每10m漏光点每100m漏光点风管表面积（㎡）试验压力（Pa）允许漏风量实测漏风量允许值（处）实测值（处）允许值（处）实测值（处）m3/h·㎡m3/h·㎡安装单位检查评定结果专业工长（施工员）测试人员项目专业质量检查员：年月日监理（建设）单位验收专业监理工程师（建设单位项目专业技术负责人）：年月日制冷系统气密性、真空、充制冷剂及吹污试验记录GD2343□□单位（子单位）工程名称安装单位项目经理（负责人）施工执行标准名称及编号试验部位气密性试验试验介质试验压力（Mpa）定压时间（h）试验结果试验部位真空试验设计真空值（kPa）试验真空值（kPa）定压时间（h）试验结果试验部位充制冷剂检漏试验（制冷剂名称：）试验结果充制冷剂压力（Mpa）检漏仪器补漏位置试验部位吹污试验使用介质检验压力（MPa）吹污时间（min）试验结果安装单位检查评定结果专业工长（施工员测试人员项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日风机盘管检查试验记录GD2344□□单位（子单位）工程名称子分部（系统）工程名称安装部位、区、段安装单位项目经理（负责人）施工执行标准名称及编号规范和设计要求系统工作压力（Mpa）试验压力（Mpa）试验时间（min）序号型号出厂编号水压试验电机测试检查结果压力（MPa）时间（min）绝缘电阻（M）电压V运转电流（A）高中低安装单位检查评定结果专业工长（施工员）测试人员项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日凝结水盘及管道充水试验记录GD2345□□单位（子单位）工程名称子部分（系统）工程名称安装部位、区、段安装单位项目经理（负责人）施工执行标准名称及编号安装部位检查凝水盘及管道情况安装单位检查结果专业工长（施工员）测试人员项目专业质量检查员：年月日监理（建设）单位检查意见专业监理工程师（建设单位项目专业技术负责人）:年月日冷却塔安装记录GD2346□□单位（子单位）工程名称子部分（系统）工程名称安装部位、区、段安装单位项目经理（负责人）施工执行标准名称及编号测量记录冷却塔安装位号型号规格水平度偏差（‰）垂直度偏差（‰）水面高度（㎜）标准（设计）要求实测标准（设计）要求实测同一冷却水系统的各台冷却塔的水面高度差最大值（㎜）：冷却塔积水盘充水试验结果：冷却塔风机叶片端部与塔体四周的径向间隙目测结果：附图（或说明）安装单位检查结果专业工长（施工员）施工班组长项目专业质量检查员：年月日冷却塔检查试运转记录GD2347□
