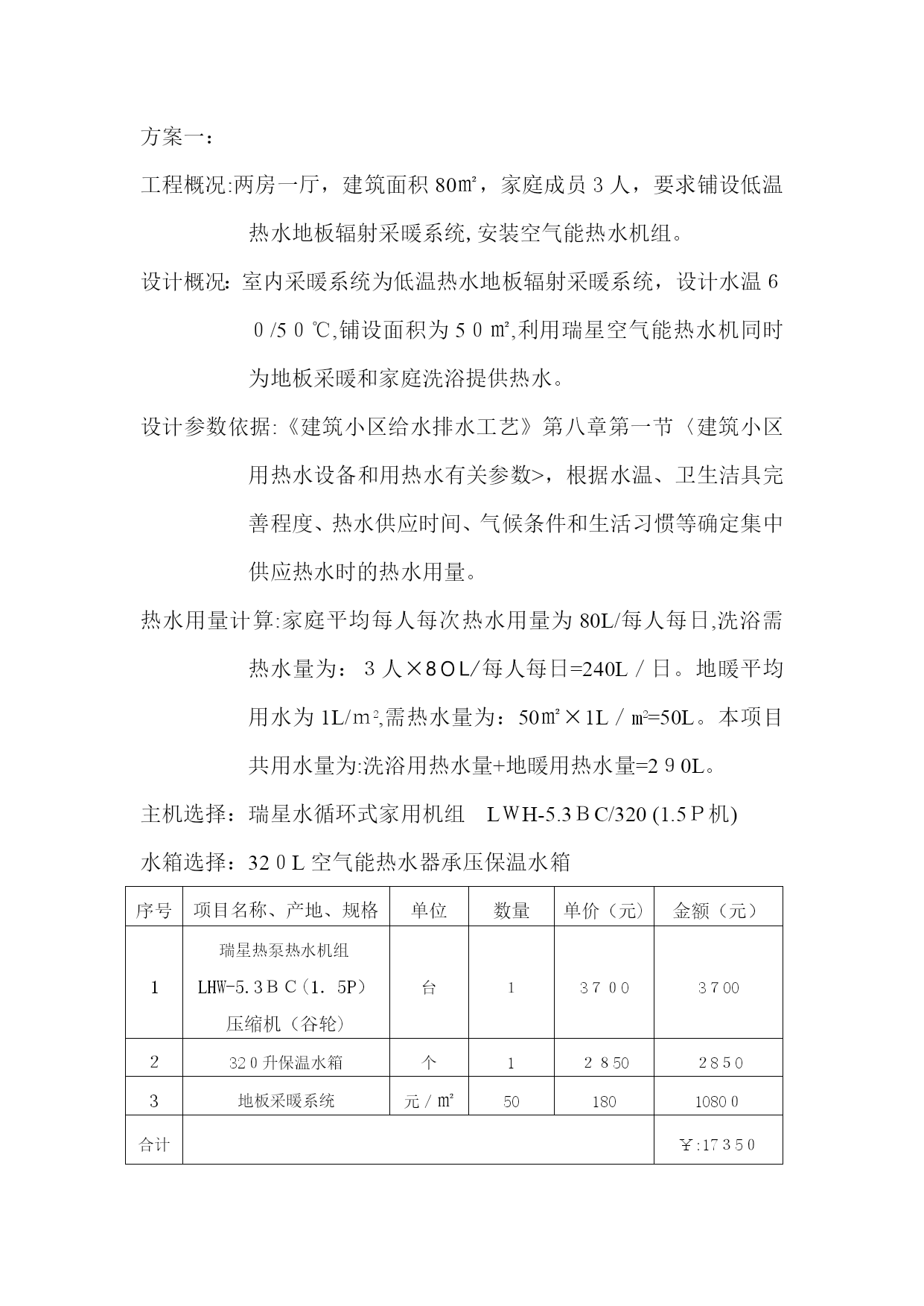

地暖设计方案【实用文档】doc文档可直接使用可编辑，欢迎下载方案一：工程概况:两房一厅，建筑面积80㎡，家庭成员3人，要求铺设低温热水地板辐射采暖系统,安装空气能热水机组。设计概况：室内采暖系统为低温热水地板辐射采暖系统，设计水温６０/5０℃,铺设面积为5０㎡,利用瑞星空气能热水机同时为地板采暖和家庭洗浴提供热水。设计参数依据:《建筑小区给水排水工艺》第八章第一节〈建筑小区用热水设备和用热水有关参数>，根据水温、卫生洁具完善程度、热水供应时间、气候条件和生活习惯等确定集中供应热水时的热水用量。热水用量计算:家庭平均每人每次热水用量为80L/每人每日,洗浴需热水量为：３人×8０L/每人每日=240L／日。地暖平均用水为1L/ｍ2,需热水量为：50㎡×1L／m2=50L。本项目共用水量为:洗浴用热水量+地暖用热水量=2９0L。主机选择：瑞星水循环式家用机组LＷH-5.3ＢC/320(1.5Ｐ机)水箱选择：32０L空气能热水器承压保温水箱序号项目名称、产地、规格单位数量单价（元)金额（元）1瑞星热泵热水机组LHW-5.3ＢＣ(1．5P）压缩机（谷轮)台１3７０03７00２32０升保温水箱个1２８50２8５03地板采暖系统元／㎡501801080０合计￥:17３5０方案二：工程概况:三房一厅，建筑面积１20㎡，家庭成员4人，要求铺设低温热水地板辐射采暖系统，安装空气能热水机组。设计概况：室内采暖系统为低温热水地板辐射采暖系统，设计水温60/50℃,铺设面积为70㎡,利用瑞星空气能热水机同时为地板采暖和家庭洗浴提供热水。设计参数依据：《建筑小区给水排水工艺》第八章第一节〈建筑小区用热水设备和用热水有关参数>，根据水温、卫生洁具完善程度、热水供应时间、气候条件和生活习惯等确定集中供应热水时的热水用量。热水用量计算：家庭平均每人每次热水用量为80L/每人每日,洗浴需热水量为：4人×8０L/每人每日=32０L/日。地暖平均用水为１L/m２，需热水量为：70㎡×1L/m２=7０L。本项目共用水量为：洗浴用热水量+地暖用热水量＝390Ｌ。主机选择：瑞星水循环式家用机组LＷH—8。0ＢC/4００(2。５P机)水箱选择：４０0L空气能热水器承压保温水箱序号项目名称、产地、规格单位数量单价(元)金额（元）１瑞星热泵热水机组LHW—8。０BC(２。5Ｐ)压缩机（谷轮）台１45004５0０２４00升保温水箱个139003９003地板采暖系统元/㎡7０18０12600合计￥:２1000方案三:工程概况:四房一厅,建筑面积12０㎡,家庭成员５人，要求铺设低温热水地板辐射采暖系统,安装空气能热水机组。设计概况：室内采暖系统为低温热水地板辐射采暖系统，设计水温6０/５０℃,铺设面积为70㎡，利用瑞星空气能热水机同时为地板采暖和家庭洗浴提供热水。设计参数依据：《建筑小区给水排水工艺》第八章第一节＜建筑小区用热水设备和用热水有关参数〉,根据水温、卫生洁具完善程度、热水供应时间、气候条件和生活习惯等确定集中供应热水时的热水用量。热水用量计算：家庭平均每人每次热水用量为80Ｌ/每人每日，洗浴需热水量为:5人×80L/每人每日=４00L/日。地暖平均用水为１L/m２,需热水量为:70㎡×１L/m２=７0L。本项目共用水量为：洗浴用热水量+地暖用热水量=４７0L。主机选择:瑞星水循环式家用机组LWH—８.0BC/５00(2.５Ｐ机)水箱选择：5０0L空气能热水器承压保温水箱序号项目名称、产地、规格单位数量单价（元)金额(元）１瑞星热泵热水机组LHW—8.0BC（2。5Ｐ)压缩机(谷轮）台14５0０４5002５０0升保温水箱个１450０45０03地板采暖系统元/㎡7０１801260０合计￥：2160０展台设计方案目录方案介绍……………………………………………………………………………………………………3设计目的……………………………………………………………………………………………………3展台构成……………………………………………………………………………………………………33.1接待区………………………………………………………………………………………………33.2展示区………………………………………………………………………………………………33.2.1红色展区之通道转兵…………………………………………………………………………33.2.2万佛山景区………………………………………………………………………………33.2.3龙底河漂流………………………………………………………………………………4局部展示的表现形式………………………………………………………………………………………44.1
